石油钻井用钻杆吊卡结构设计

在陆地及海洋油气钻井作业现场，钻杆吊卡是井口起下钻作业环节不可或缺的核心承载工具，主要作用是卡持钻杆接头台阶部位，配合游车大钩完成钻柱的提升、下放以及悬持作业，其结构可靠性直接关系到钻井作业的安全与效率，一旦出现卡持失效、结构变形等问题，极有可能引发钻柱坠落、井口设备损坏甚至人员伤亡的严重事故。

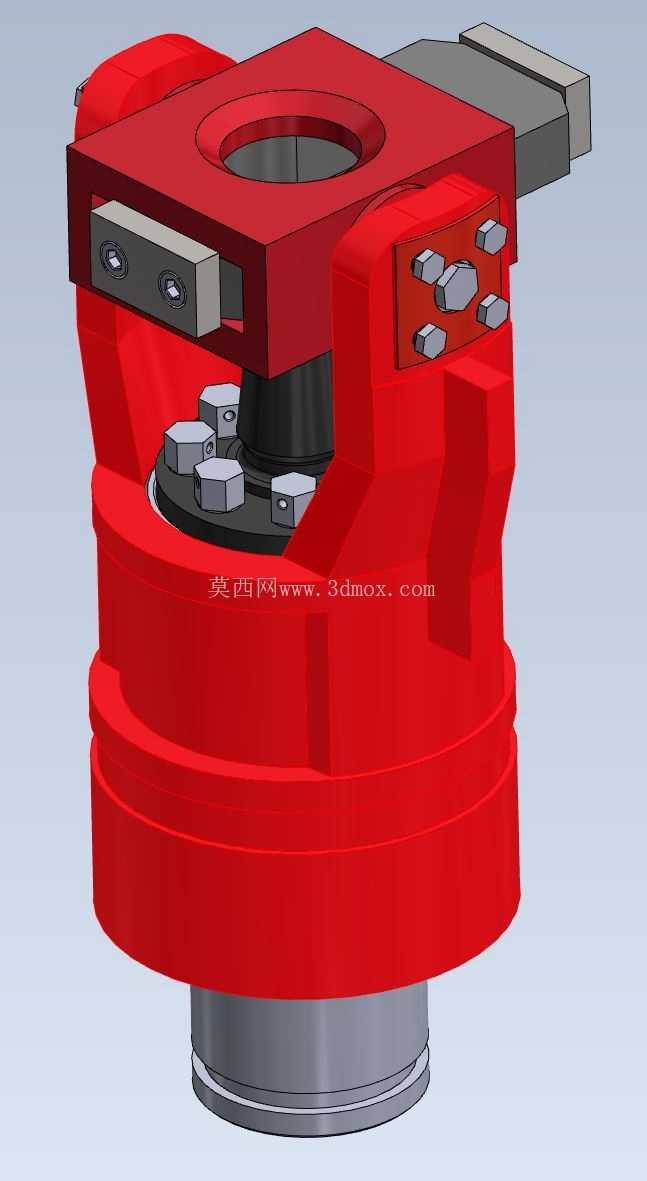

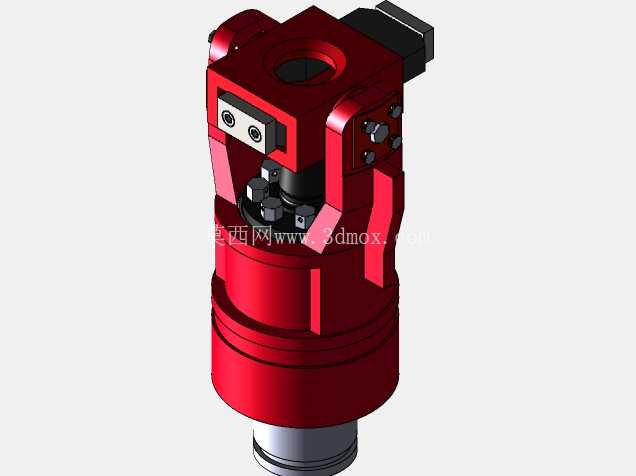

从结构设计逻辑来看，这款吊卡采用侧开式主体结构，主体承载部分选用高强度合金铸钢材质，整体为对称式回转承载布局，上部设置与大钩吊环配合的连接耳轴结构，中部为钻杆穿入的中心通孔，通孔直径适配对应规格钻杆的管体外径，同时在通孔下端加工有与钻杆接头台阶匹配的承载肩面，确保起吊时载荷能够均匀传递到接头端面，避免应力集中损伤钻杆螺纹。侧开式的活门结构通过销轴与主体连接，活门内侧同样加工有贴合钻杆接头的弧形承载面，关闭后通过横向布置的锁销机构完成锁止，锁止机构采用双保险的弹性销加挡板结构，能够有效避免作业过程中因振动、冲击导致锁销意外脱出，活门开合操作仅需扳动外侧的操作手柄即可完成，无需额外辅助工具，能够大幅缩短井口接单根的操作时间。

主体下部的阶梯式圆柱结构是为了适配井口转盘补心的尺寸边界，作业时吊卡随钻柱下放可坐放在转盘补心上，完成钻柱悬持后即可进行接卸单根操作，下部圆柱的外径公差严格匹配转盘补心的内孔尺寸，间隙控制在合理范围内，既避免间隙过大导致吊卡坐放时偏斜，也防止间隙过小出现卡滞无法顺利坐放的问题。主体外侧的多组紧固螺栓用于连接承载肩面的耐磨衬板，衬板采用表面硬化处理的耐磨合金钢材质，长期作业磨损后可单独更换，无需整体更换吊卡主体，能够有效降低现场运维成本。

从安装与作业边界来看，这款吊卡的整体高度控制在适配常规井口操作空间的范围内，不会因为尺寸过高导致游车起升行程不足，两侧吊环连接耳的间距符合API标准中对应吨位吊环的安装尺寸，能够直接与现场在用的双吊环配合使用，无需额外加工过渡连接件。活门开启后的最大开口尺寸大于钻杆接头的最大外径，钻杆可以从侧面直接推入中心孔，无需从钻杆端部穿入，适配井口作业时钻杆直立状态下的操作需求。锁止机构的操作手柄布置在主体外侧操作人员容易触及的位置，作业人员站在井口操作平台上即可完成活门的开合与锁止操作，无需探身到井口上方，能够有效降低作业安全风险。

在承载性能设计上，整体结构通过有限元仿真完成了应力优化，在主体与活门的转角部位都设计了足够大的过渡圆角，避免直角部位出现应力集中，额定载荷范围内主体最大应力控制在材料屈服强度的60%以下，留有足够的安全余量，能够承受起下钻过程中产生的动载荷与冲击载荷。所有承载销轴都采用了高强度合金结构钢并经过调质处理，表面硬度与芯部韧性匹配合理，既耐磨又能承受冲击载荷不会发生脆断。中心孔周围的承载肩面加工有一定的表面粗糙度要求，确保与钻杆接头端面接触时受力均匀，不会因为局部接触应力过大压伤钻杆接头。

实际作业过程中，这款吊卡可适配对应规格的钻杆、钻铤等钻具的起吊作业，在起钻时，当钻杆接头露出转盘面后，将吊卡活门打开，把钻杆推入中心孔，关闭活门并确认锁止机构到位后，即可操作大钩上提，将整柱钻具提起，坐放吊卡时缓慢下放使吊卡下部坐入转盘补心，即可完成钻柱悬持，进行卸扣操作；下钻作业时流程相反，吊卡卡持钻杆接头后将钻柱下放至井口，对接螺纹完成后打开活门，提出吊卡即可进行下一柱的下钻作业。整体结构没有复杂的液压、电控元件，纯机械结构的设计可靠性高，在野外钻井现场恶劣的工况下，即便沾染泥浆、油污也不会出现动作卡滞的问题，日常维护仅需定期在销轴部位加注润滑脂，检查锁销、衬板的磨损情况即可，对现场运维条件要求极低，非常适合钻井现场连续高强度的作业需求。
