防爆型电气连接接口结构三维设计

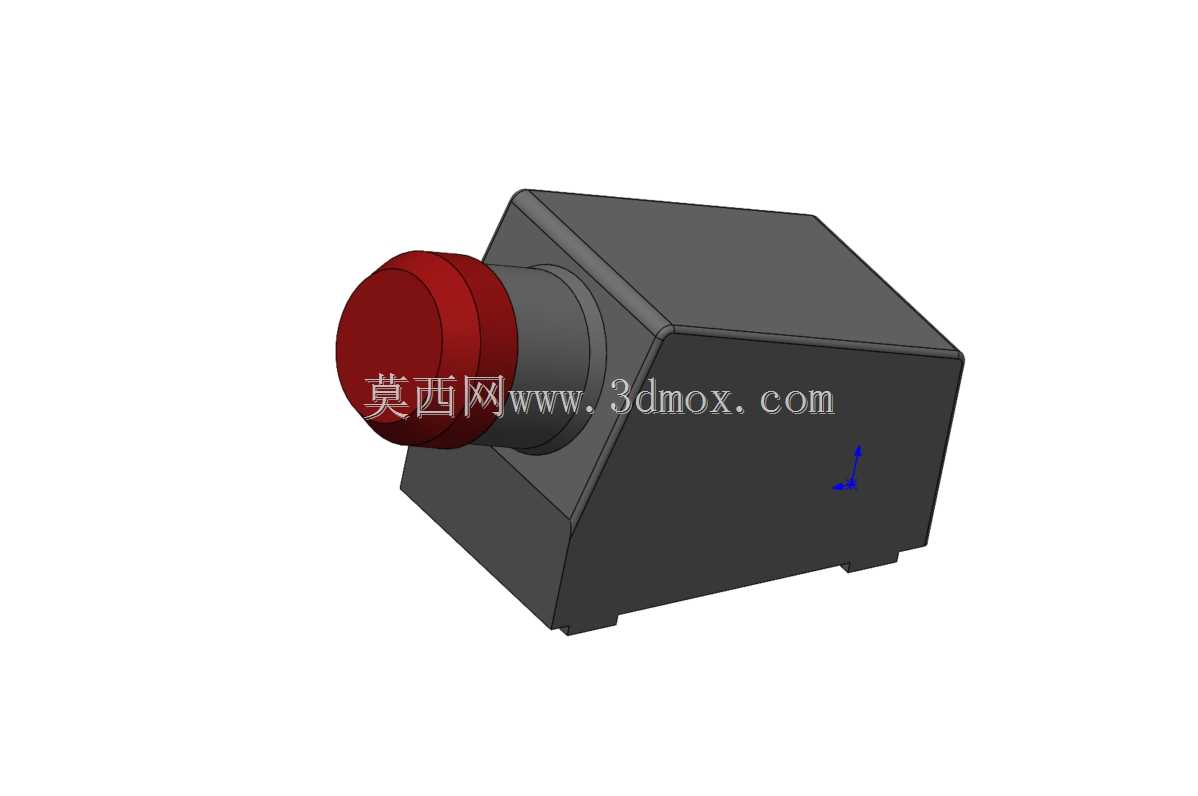

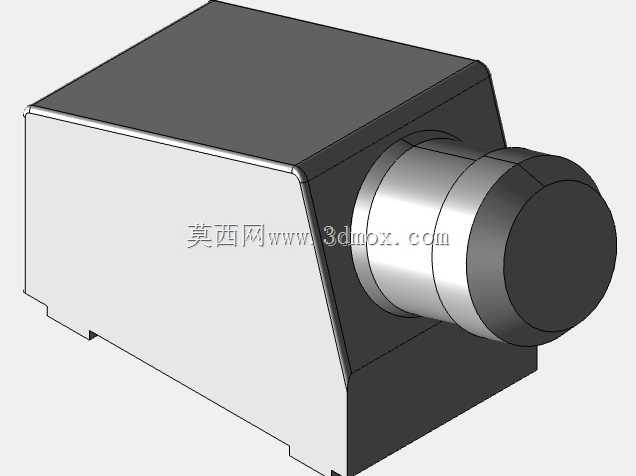

　　在煤矿井下、石化厂区这类存在易燃易爆混合气体的高危作业场景中，电气回路的连接部位一直是防爆管控的核心节点，哪怕是接线处微小的电弧外泄，都有可能触发重大安全事故，这类隔爆型连接部件的设计，核心逻辑就是通过足够强度的壳体结构与接合面间隙控制，把内部可能产生的电弧、火花完全封隔在腔体内部，避免引燃外部环境中的爆炸性混合物。从结构布局来看，该部件采用方形主腔体搭配侧出式接插端的构型，主腔体的壁厚经过隔爆强度校核，能够承受内部爆炸产生的压力冲击而不发生形变破损，腔体边角做了斜切过渡处理，一方面是减少铸造或机加工过程中的应力集中点，另一方面也能避免安装运维过程中尖锐边角划伤作业人员，同时缩减不必要的安装占位空间。

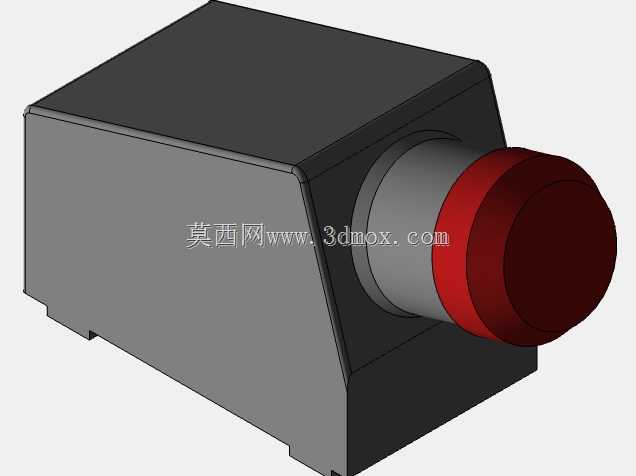

　　侧部伸出的接插端采用阶梯轴式结构，最外侧的红色端帽是操作标识与防护结构，红色的高辨识度设计能让运维人员在光线不足的井下或厂区管廊区域快速识别接口位置，端帽与接插基体之间的配合面做了密封槽设计，可配套橡胶密封圈实现IP65以上的防护等级，阻挡外界粉尘、水汽进入腔体内部，避免内部绝缘件受潮爬电。接插端与主腔体的连接法兰位置，是隔爆接合面的核心设计区域，接合面的宽度、间隙与表面粗糙度都严格遵循隔爆型电气设备的相关标准要求，加工过程中需要保证接合面无划痕、无砂眼，即使内部发生燃爆，火焰通过接合面缝隙时也会被充分冷却，温度降至外部气体燃点以下，不会传爆到外部环境。

　　主腔体底部设置了两个对称的安装支脚，支脚上预留了标准安装孔位，安装时可通过螺栓直接固定在设备壳体或安装支架上，安装孔的中心距经过标准化适配，能够兼容现有防爆电气设备的通用安装尺寸，不需要额外加工过渡转接板，降低现场安装的改造成本。腔体内部预留了足够的接线空间，可容纳电缆引入装置、接线端子与绝缘支撑件，电缆引入位置同样设计了隔爆密封结构，电缆穿入后通过压紧螺母与密封圈实现电缆的固定与密封，避免电缆受外力拉扯时松动脱落，同时保证隔爆性能的连续性。

　　在实际选型应用中，这类连接件常配套在隔爆型电源变压器、防爆配电装置、井下控制设备的电源输入输出回路中，作为外部电缆与设备内部电路的连接接口，相比普通的工业接插件，它的所有外露结构件都采用高强度金属材料加工，抗冲击、抗腐蚀性能更强，能够适应高湿度、高粉尘、有腐蚀性气体的恶劣工业环境。设计过程中需要重点校核几个核心参数：一是主腔体的壁厚，要根据内部可能出现的最大爆炸压力计算承压能力，避免爆炸时腔体破裂；二是隔爆接合面的参数，不同容积的腔体对接合面的长度、间隙有不同要求，间隙过大无法实现隔爆，间隙过小则会提升加工精度要求，增加不必要的制造成本；三是安装边界的适配性，要保证接插件安装后，外部电缆的弯曲半径满足要求，接插操作时预留足够的操作空间，不会和周边设备结构发生干涉。另外，接插端的配合尺寸需要做公差适配，保证插头插入后接触电阻符合电气要求，同时插拔力度适中，不会因为长期使用出现接触不良或者插拔困难的问题，红色端帽还可作为防误操作的结构载体，配套锁止结构后可避免无关人员随意插拔接线，提升现场运维的安全性。
