防爆型石油化工便携照明装置结构

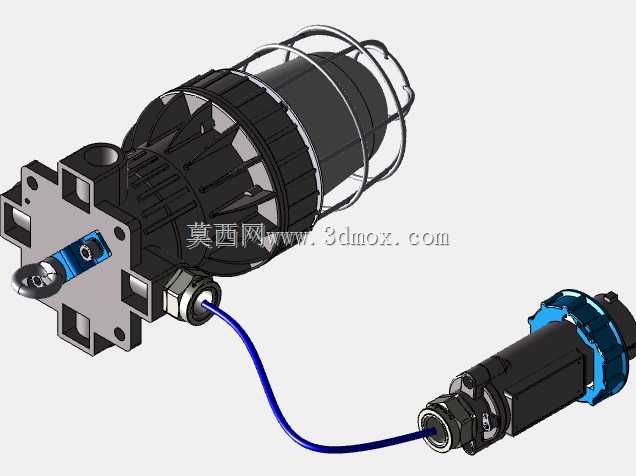

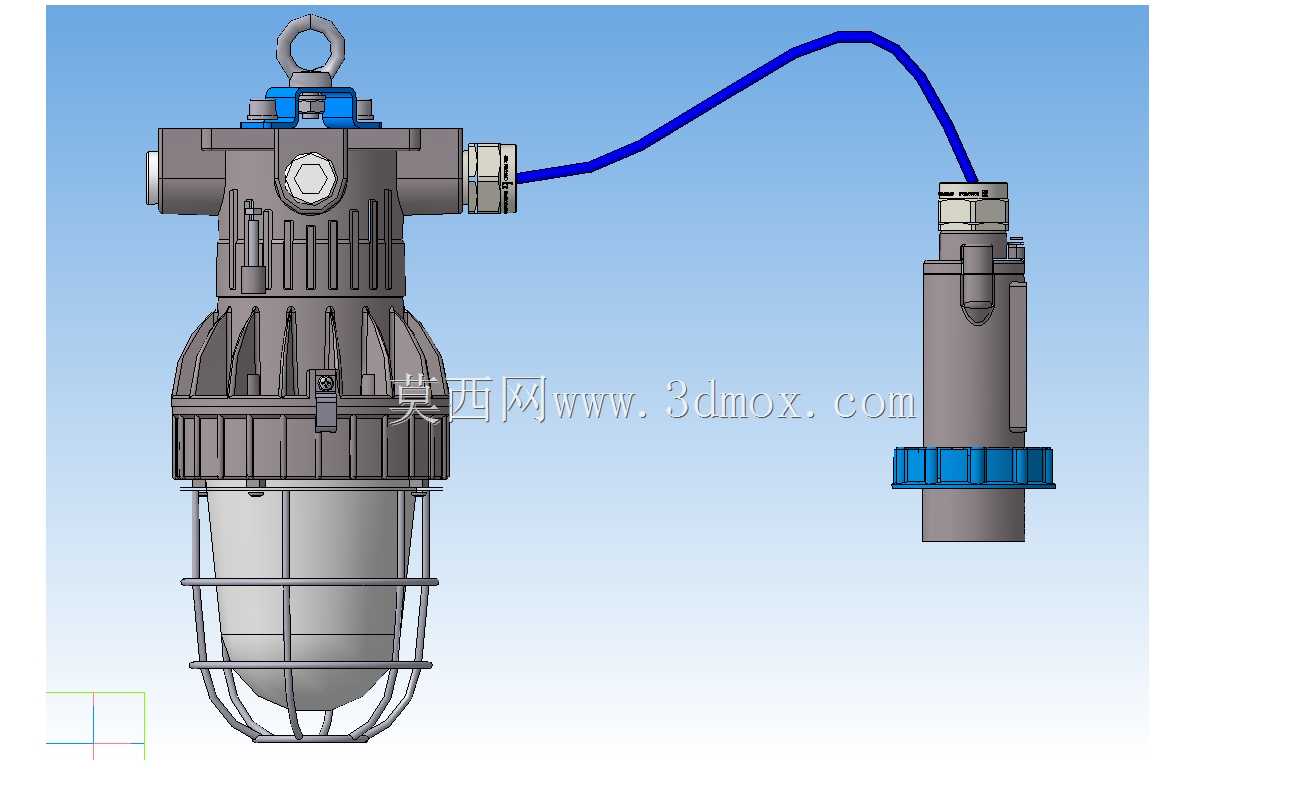

　　这款便携照明装置主要面向石油开采、炼化厂区、油气储运等存在易燃易爆气体混合物的危险作业区域设计，这类作业场景往往伴随临时检修、管线巡检、故障排查等移动作业需求，常规民用或普通工业照明设备无法满足防爆等级要求，一旦设备内部产生电弧、高温表面引燃外部爆炸性混合物，就会引发重大安全事故，因此这类照明设备从外壳结构到电气连接都需要严格遵循隔爆型设备的设计规范。从结构设计来看，主灯体采用上下分体式的隔爆外壳结构，上部腔体用于容纳电源变压、稳压电路模块，壳体外部设置多道纵向散热筋，既可以提升外壳的结构强度，抵御作业过程中可能出现的碰撞、冲击，也能增大散热面积，将内部电路工作产生的热量快速导出，避免壳内温度累积超过危险介质的引燃温度。

　　灯头外部加装了金属防护笼，采用圆钢弯制焊接成型，能够承受来自侧向、正向的外力冲击，避免透明灯罩受外力碎裂后，内部光源直接暴露在危险环境中。顶部设置的吊环结构，支持设备在固定作业点的悬挂使用，适配检修作业中临时固定照明位置的需求，无需额外配置安装支架。配套的独立接线腔体通过专用防爆电缆与主灯体连接，电缆接口处采用压紧式密封圈结构，能够保证接口处的隔爆间隙符合标准要求，同时避免外部水汽、腐蚀性介质侵入设备内部，接线腔体下部设置的旋转锁紧结构，可快速完成现场接线操作，无需复杂的专用工具，适配现场临时作业的快速部署需求。

　　从安装边界来看，主灯体的径向尺寸控制在单手可握持的范围内，整体重量经过配重优化，长时间手持作业不会产生过度的负重感，防护笼的最大外径略大于上部壳体外径，放置时可以避免灯头直接接触地面，磨损透明灯罩。接线腔体的长度适配常规现场接线的操作空间，电缆出线方向做了防弯折处理，避免频繁拖拽电缆时线芯断裂或密封结构失效。在功能设计上，内部的电源变换模块可适配直流12V的安全供电电压，通过变压稳压电路为光源提供稳定的工作电流，避免供电电压波动导致光源闪烁或寿命缩短，隔爆结合面的间隙、宽度都经过严格计算，即使内部发生燃爆，火焰通过结合面间隙传播时会被充分冷却，不会引燃外部的爆炸性混合物。

　　设备的所有外露金属部件都做了防腐处理，能够适应石化厂区高湿、高腐蚀气体的作业环境，避免长期使用后壳体锈蚀导致隔爆性能下降。不同于固定安装的防爆照明设备，这款便携设备的结构设计充分考虑了移动作业的使用需求，没有设置复杂的固定安装结构，吊环、手持握持区、外接电缆的长度都围绕临时移动作业的场景做了优化，既满足防爆安全的硬性要求，也兼顾了现场使用的便捷性，在结构建模过程中，需要重点关注隔爆结合面的尺寸公差、密封槽的尺寸精度、防护笼的焊接位置精度，这些细节直接影响设备最终的防爆性能与使用可靠性，比如隔爆面的表面粗糙度、间隙值如果超出标准范围，就会失去隔爆作用，密封槽的尺寸如果偏差过大，会导致密封圈压缩量不足，无法达到防护等级要求。
