液化石油气运输半挂拖车罐体结构设计

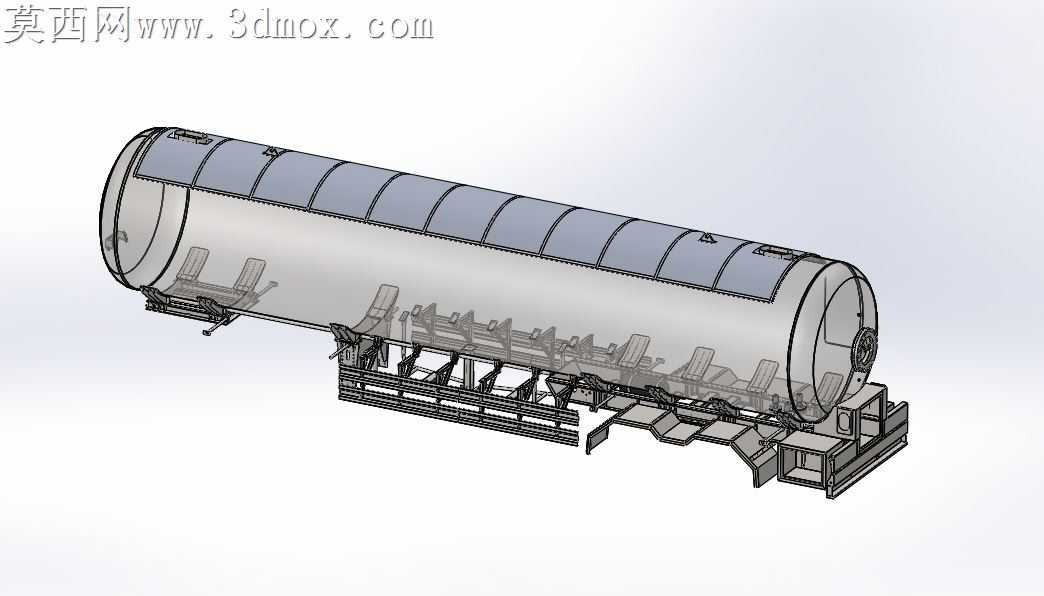

本作品为液化石油气运输拖车的三维结构设计，采用主流三维设计软件完成全参数化建模，整体模型完整还原了液化石油气运输拖车的核心罐体与承载车架结构，建模过程严格遵循承压储运设备与道路运输车辆的结构设计逻辑，对各部件的装配关系、尺寸配合进行了精准还原。模型主体为卧式圆柱形承压罐体，罐体顶部设置分段式防护盖板结构，用于保护罐体顶部的阀门、管路等附属部件，避免运输过程中受外力磕碰造成损坏；罐体内部设置多组防波板结构，通过合理的排布降低车辆行驶过程中罐内液态介质的晃动冲击，提升运输行驶的稳定性，减少介质晃动对罐体结构的交变应力影响。罐体底部通过多组鞍式支座与下部承载车架连接，鞍座与罐体贴合面做了适配圆弧处理，保证支撑受力均匀分散，避免局部应力集中造成罐体结构损伤；车架部分采用框架式钢结构设计，由纵梁、横梁、支撑托架等部件焊接装配而成，预留了行走机构、牵引连接装置、制动系统的安装接口，同时设置了上下操作踏步结构，方便操作人员对罐体进行日常检查与操作维护。建模过程中对金属材质的表现进行了细致处理，罐体主体采用哑光银白金属材质模拟钢制承压罐体的表面质感，车架部分采用深灰色金属材质表现高强度结构钢的厚重质感，渲染效果清晰展现各部件的结构层次与装配关系，可直观呈现设备的整体布局与结构细节。设计过程中充分考虑液化石油气储运的安全需求，罐体结构满足承压容器的强度设计要求，车架承载结构经过受力合理性校验，各部件的连接位置、支撑点位均经过布局优化，既保证整体结构的强度与刚性，也兼顾了设备轻量化的设计需求，可作为液化石油气运输装备结构设计、教学演示、方案展示的参考三维模型，清晰展现此类专用运输车辆的核心结构组成与设计逻辑。
