CATIA环境下螺纹颜色批量修改工具

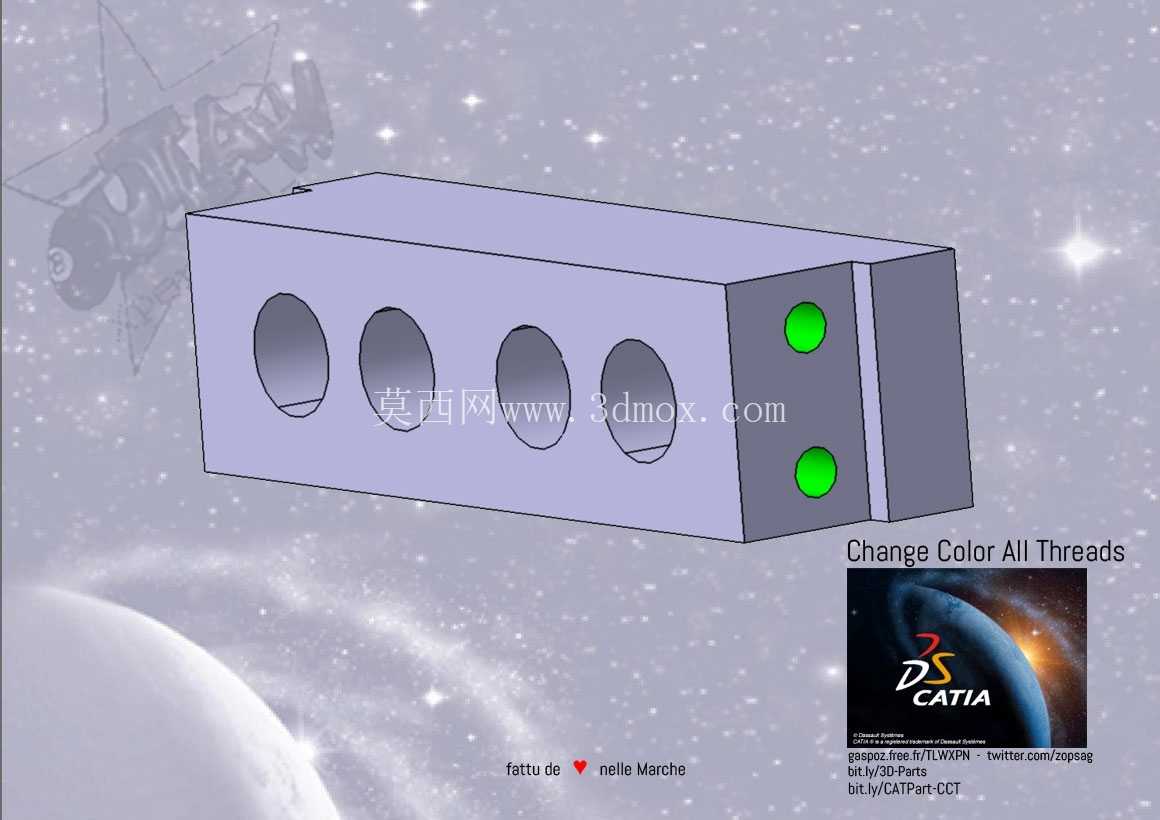

　　这款针对螺纹特征开发的批量颜色修改工具，正是瞄准一线结构设计人员的这一实际痛点开发，能够在建模环境下一键识别零件文件中所有符合螺纹特征判定规则的几何要素，不管是通过螺纹命令创建的标准修饰螺纹，还是通过螺旋扫描、扫掠切除方式手动构建的实体螺纹，只要特征参数中包含螺纹公称直径、螺距、旋向这类核心属性，都能被工具精准捕捉，无需设计人员逐个手动选择特征。从功能实现逻辑来看，工具通过遍历零件几何图形集和零件几何体下的所有特征节点，匹配螺纹特征的专属属性标识，将识别到的所有螺纹特征统一赋予预设的显示颜色，设计人员也可以根据自身建模习惯，调整内螺纹、外螺纹的区分颜色，比如将不通孔内螺纹设置为醒目的亮绿色，通孔内螺纹设置为浅蓝色，外螺纹设置为橙黄色，在复杂的零件模型中可以一眼区分不同类型的螺纹结构，大幅降低特征识别的时间成本。在日常机械结构三维建模工作中，螺纹特征是各类零部件装配连接环节最常见的结构要素，小到电子设备的紧固螺孔，大到重型装备的连接螺纹，整个装配体中往往存在数十甚至上百个独立螺纹特征。常规建模流程中，不同规格、不同类型的螺纹默认显示颜色与普通孔特征、拉伸切除特征完全一致，在进行大装配体干涉检查、装配工艺梳理、BOM清单核对时，设计人员很难快速从复杂的特征树和模型显示界面中精准定位所有螺纹位置，经常出现螺纹漏标、螺纹规格匹配错误、干涉检查时遗漏螺纹啮合段的问题，严重影响设计评审和出图效率。

　　在实际应用场景中，这款工具的适配范围非常广，不管是消费电子类产品的小尺寸精密螺孔建模，还是工业机床、自动化设备的大规格传动螺纹设计，都能稳定运行。在进行装配体虚拟装配时，统一颜色标识的螺纹特征可以帮助设计人员快速核对两个配合零件的螺纹位置是否对齐，螺孔深度是否满足螺栓旋合长度要求，避免出现螺栓过长顶到零件内壁、螺孔过浅无法保证连接强度的问题；在导出工程图环节，带颜色区分的螺纹特征也能帮助制图人员快速检查螺纹标注是否完整，避免出现漏标螺纹精度等级、漏注螺孔深度的低级错误。从设计思路层面，这款工具没有采用复杂的特征重构逻辑，不会修改原有螺纹特征的任何参数，仅调整特征的显示属性，完全不会影响零件的质量属性计算、工程图投影、装配约束添加，不会对原有模型文件产生任何破坏性修改，设计人员无需担心运行工具后出现特征报错、参数丢失的问题。工具的参数设置入口开放了颜色值自定义选项，设计人员可以根据企业内部的建模规范，设置符合企业标准的螺纹显示颜色，和其他特征比如键槽、退刀槽、倒角的颜色形成统一的区分体系，方便团队内部的模型评审和数据交接。

　　在安装使用层面，工具不需要复杂的环境配置，直接加载到对应建模环境的宏命令库中即可调用，设置自定义快捷键后，单步操作就能完成整个零件的螺纹颜色修改，相比手动逐个选择特征修改颜色的操作，效率提升可达90%以上，尤其是针对包含上百个螺纹特征的大型复杂零件，优势更为明显。在实际建模过程中，很多设计人员习惯在建模完成后统一梳理特征，使用这款工具可以在建模收尾阶段快速完成螺纹特征的视觉区分，在进行模型检查时，顺着颜色标识就能逐个核对螺纹的规格、深度、位置是否符合设计要求，不需要在特征树中逐个翻找螺纹特征，大幅降低模型检查的视觉疲劳度。

　　另外在进行3D模型评审时，带颜色区分的螺纹特征也能让非建模岗位的工艺、生产人员快速看懂模型上的连接位置，提前评估螺纹加工的工艺可行性，比如小直径深孔螺纹的加工难度、螺纹位置的刀具可达性，在设计阶段就规避后续加工环节可能出现的问题。需要注意的是，工具在识别螺纹特征时，会自动过滤掉非螺纹类的孔特征、圆柱特征，不会出现误改其他特征颜色的情况，对于手动创建的非标准螺纹，只要特征属性中添加了螺纹相关的参数标识，也能被工具正常识别，适配绝大多数非标设计场景下的螺纹建模需求。在装配体环境下，也可以通过批量调用的方式，逐个完成装配体下所有零件的螺纹颜色修改，不需要逐个打开零件文件操作，进一步提升大装配体的处理效率。
