THKHSR15参数化球保持架直线导轨结构

　　在自动化产线搭建、精密机床进给单元改造、半导体检测设备滑台设计这类对直线运动导向精度有严苛要求的场景里，小规格LM导轨的选型适配一直是结构工程师绕不开的环节，HSR15作为THK系列里适配轻载高精度工位的经典型号，其参数化球保持架结构的设计逻辑，直接决定了整套运动机构的运行稳定性与后期维护成本。这类导轨的核心功能是为运动负载提供无侧隙的直线往复运动导向，区别于传统无保持架的滚珠导轨，带集成球保持架的结构可以避免滚珠在高速往复过程中发生相互碰撞、错位脱落的问题，在短行程高频往复的工位上，能有效降低滚珠运行的摩擦异响，延长导轨副的整体使用寿命。从实际设备适配场景来看，15规格的导轨常被用在桌面型点胶设备的X轴滑台、小型视觉检测平台的Y向进给、非标自动化设备的上下料取放模组上，这类工位的负载普遍在10kg以内，对安装空间的占用有严格限制，同时要求导向精度能控制在微米级的跳动范围内。设计这类参数化导轨结构时，首先要明确安装边界的约束条件：单根导轨的基准安装面平面度需要控制在0.02mm/100mm以内，导轨侧基准面与安装基座侧定位面的贴合间隙不能超过0.01mm，否则会强行挤压滚道导致滚珠运行阻力骤增，甚至出现卡滞现象。

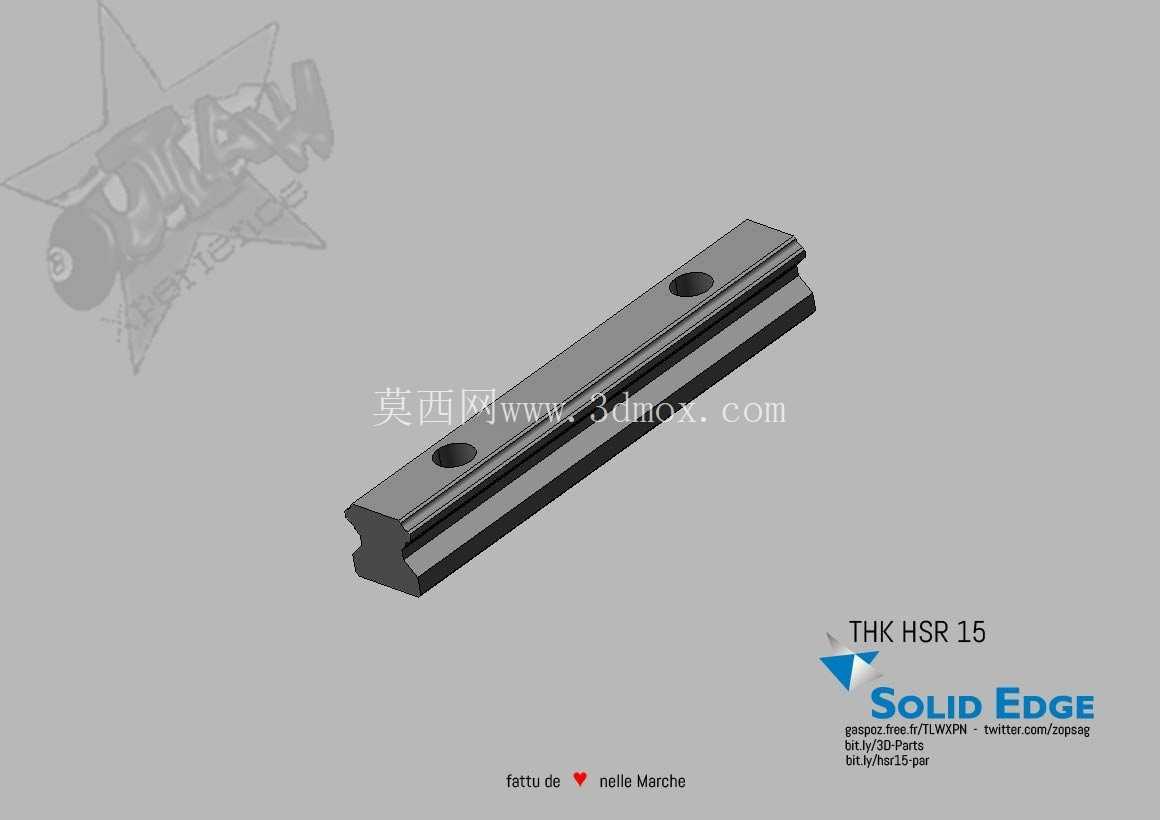

　　导轨上的沉孔位置是参数化调整的核心，首尾沉孔到导轨端面的距离遵循标准THK的尺寸规范，中间沉孔的间距保持固定节距，工程师可以根据实际需要的行程长度，通过调整沉孔的总数量来改变导轨的整体长度，不需要重新绘制滚道、保持架的基础轮廓，大幅提升非标设计的出图效率。球保持架的型腔设计需要和滚珠直径做精准匹配，每个型腔的间隙控制在滚珠直径的0.5%到1%之间，既要保证滚珠可以在型腔内自由滚动，又要限制滚珠的轴向窜动，避免导轨在垂直安装使用时出现滚珠散落的问题。导轨的截面轮廓采用对称式设计，底部的安装基准面做了0.2mm的倒角处理，既可以避免安装时基座边缘的毛刺影响导轨贴合精度，也能在装配时起到导向导入的作用。

　　滚道的圆弧曲率和滚珠直径采用密配设计，接触角设置为45度，能够同时承受径向、反径向以及左右水平方向的负载，在四个受力方向上的额定载荷保持一致，方便工程师在多姿态安装场景下做选型计算，不需要额外校核不同安装方向的负载折减系数。在实际装配调试过程中，需要先将导轨用螺栓预压在安装基座上，再用扭力扳手按照从中间向两端的顺序逐步拧紧固定螺栓，拧紧扭矩严格对应M4螺栓的推荐锁紧力矩，避免因拧紧顺序不对导致导轨产生弯曲变形，影响滑台的运行平顺性。导轨端部的沉孔深度设计需要保证螺栓拧紧后，螺栓顶面低于导轨上表面0.5mm以上，防止滑座运行到端部时和螺栓头发生干涉碰撞。

　　对于需要拼接长导轨的应用场景，参数化的结构可以快速调整相邻两根导轨的接缝位置，保证接缝处的滚道对齐误差控制在0.005mm以内，避免滑座经过接缝时产生顿挫感。这类带集成球保持架的导轨，在运行过程中润滑脂可以被均匀存储在保持架的间隙内，不需要频繁加注润滑脂就能维持长期的低摩擦运行状态，在洁净车间的设备应用中，还能减少润滑脂溢出对生产环境造成的污染。从结构强度校核的角度来看，15规格导轨的滚道深度经过优化设计，在保证整体截面尺寸紧凑的前提下，能承受最大0.78kN的径向额定动载荷，完全覆盖小型自动化模组的负载需求，不会出现因滚道过浅导致的早期压痕磨损问题。导轨的侧面基准做了精磨处理，表面粗糙度控制在Ra0.8以内，装配时可以通过百分表打表的方式，将导轨的直线度调整到0.01mm/全长的精度等级，满足精密检测、微加工类设备的运动精度要求。
