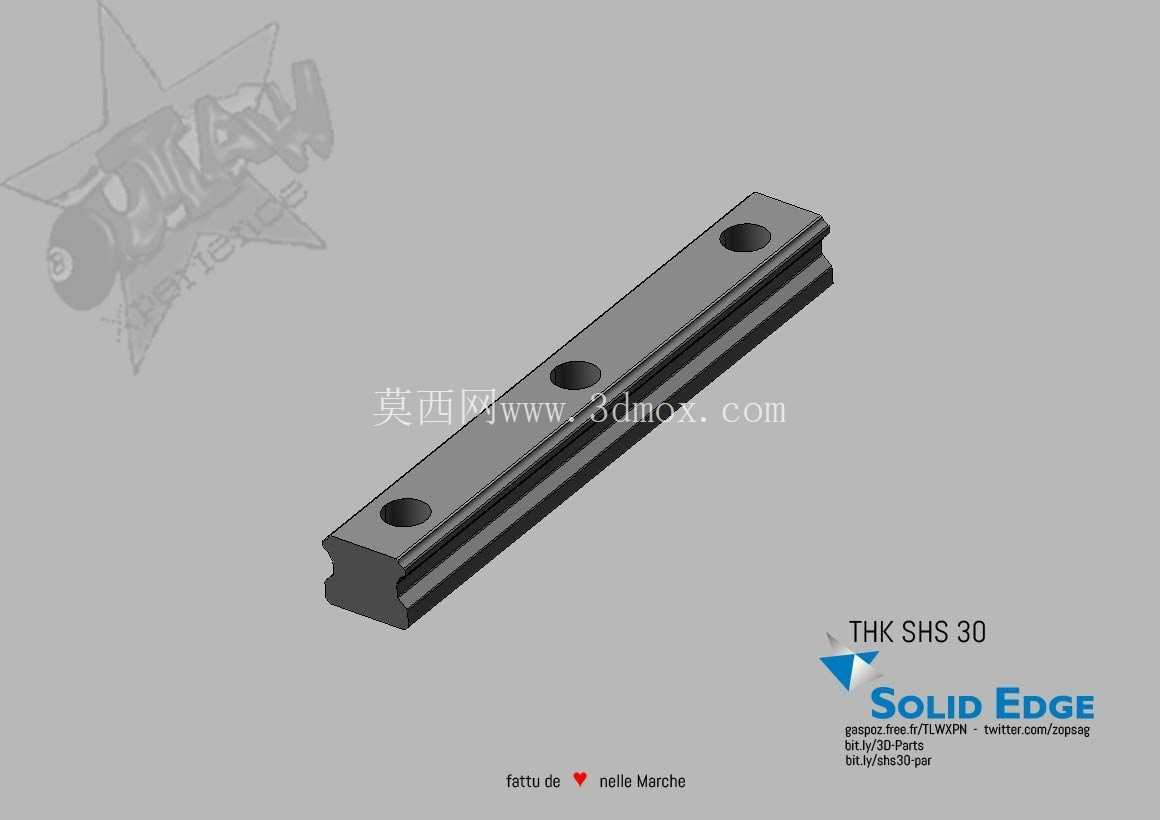

THK SHS30参数化球保持架直线导轨结构

　　在自动化生产线、精密机床、半导体检测设备这类对直线运动精度有严苛要求的场景里，滚动直线导轨的选型与适配直接决定了整套运动机构的运行稳定性与重复定位精度，这款参数化的球保持架型LM导轨，正是针对这类高精度直线传动需求搭建的可适配三维结构。日常做设备结构设计时，经常会遇到同一规格导轨需要适配不同行程工位的情况，常规固定长度的导轨模型每次调整都要重新绘制沉孔、核对孔距，很容易出现孔位偏差导致后期安装干涉，这款参数化结构的核心设计思路，就是把导轨的核心结构变量做了关联约束，不需要逐段修改特征，只需要调整沉孔数量、首尾沉孔的位置参数，就能自动生成对应长度的导轨结构，大幅减少重复建模的工作量。从实际安装适配的角度来看，这款导轨的安装基准面做了明确的结构区分，导轨底面为全平面贴合结构，和设备安装台板的接触面积均匀，锁紧时不会因为局部应力集中导致导轨形变；侧面的基准边做了小倒角处理，安装时靠紧台板侧定位面不会出现卡滞，也能避免装配时刮伤安装基准面。导轨上的安装沉孔采用标准沉孔结构，适配对应规格的内六角圆柱头螺钉，沉孔深度经过校核，螺钉锁紧后头部不会高出导轨上表面，不会和滑块的运行路径产生干涉。球保持架结构的设计，是这款导轨区别于普通滚珠导轨的核心特性，常规无保持架的滚珠导轨在高速往复运动时，滚珠之间会产生相互碰撞摩擦，运行噪音大、长期运行后滚珠磨损快，精度保持性会明显下降；带保持架的结构把每颗滚珠独立分隔在对应的兜孔内，滚珠之间没有直接接触，运行时的摩擦阻力更均匀，高速运动时的噪音更低，同时也能避免滚珠之间的相互磨损，延长导轨的整体使用寿命，在长时间连续运行的自动化设备上，这种结构的优势会体现得格外明显。

　　做设备布局时，导轨的安装边界是必须提前核对的核心参数，这款导轨的截面尺寸符合SHS30系列的通用规格，导轨宽度、高度、滑块安装孔的跨距都和同系列标准件完全匹配，不需要额外调整安装台板的加工尺寸，参数化生成不同长度导轨时，首尾沉孔到导轨端面的距离保持标准值，不会因为长度变化导致两端安装孔位置偏移，多根导轨拼接使用时也能保证孔位对齐，不会出现安装错位的问题。在实际建模使用过程中，这种参数化结构能很好适配不同的设计阶段需求：方案设计阶段可以快速调整导轨长度匹配工位行程，不需要反复调用标准件库的不同长度型号；细化设计阶段可以直接提取导轨的安装孔位坐标，快速生成台板上的安装孔加工特征，减少人工标注孔位的误差；做运动仿真时，导轨的配合面精度足够，能真实模拟滑块的运动行程，不会因为模型结构简化导致仿真时出现干涉误报。

　　针对不同的使用场景，这款导轨的结构也预留了足够的适配空间：在有粉尘、切削液的加工设备上使用时，可以在导轨两端加装配套的刮屑板，导轨的端面安装孔位和标准刮屑板完全适配；在洁净室环境的半导体设备上使用时，导轨的表面结构没有多余的凹槽积尘死角，日常清洁维护更方便。很多工程师在做直线传动结构设计时，容易忽略导轨沉孔的位置对安装强度的影响，这款参数化结构在变量约束时就做了工程化校验，沉孔之间的间距保持标准节距，不会因为参数调整出现孔距过小导致导轨局部强度不足的问题，同时首尾沉孔到端面的距离也控制在合理范围内，避免导轨两端悬臂过长导致运行时出现震颤。

　　从运动精度的角度来看，导轨的滚道结构和滚珠的配合间隙按照标准预压等级设计，建模时滚道的曲率、和滚珠的接触角都和实际产品一致，做有限元受力分析时，可以直接导入模型计算滑块在不同负载位置时导轨的形变情况，给选型校核提供准确的模型依据。日常做非标设备设计时，直线导轨的选型建模占用了不少的设计时间，这种参数化的导轨结构，把工程师从重复的建模工作里解放出来，能把更多精力放在机构的整体布局优化和负载校核上，同时模型的结构细节完全贴合实际加工装配的要求，不会出现模型和实物不符导致的加工返工问题。
