带工作台辊式柔软剂涂覆加工设备

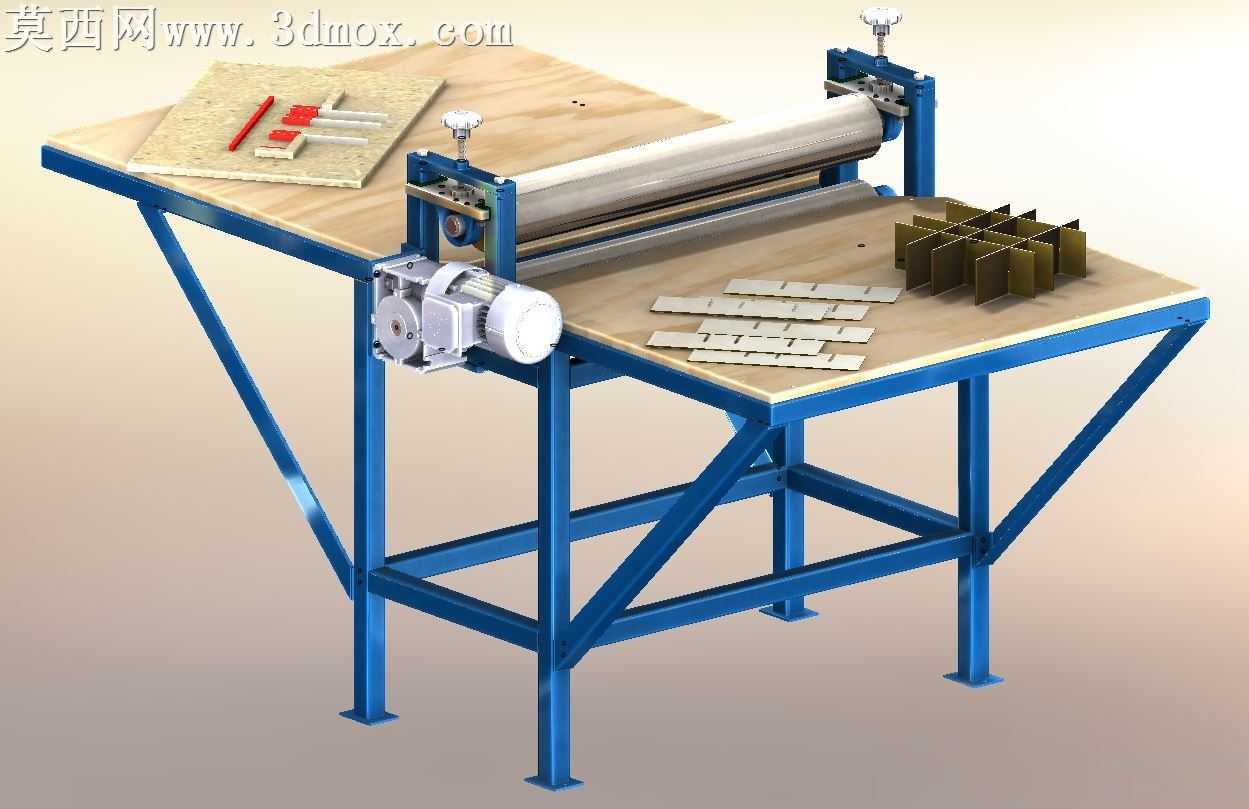

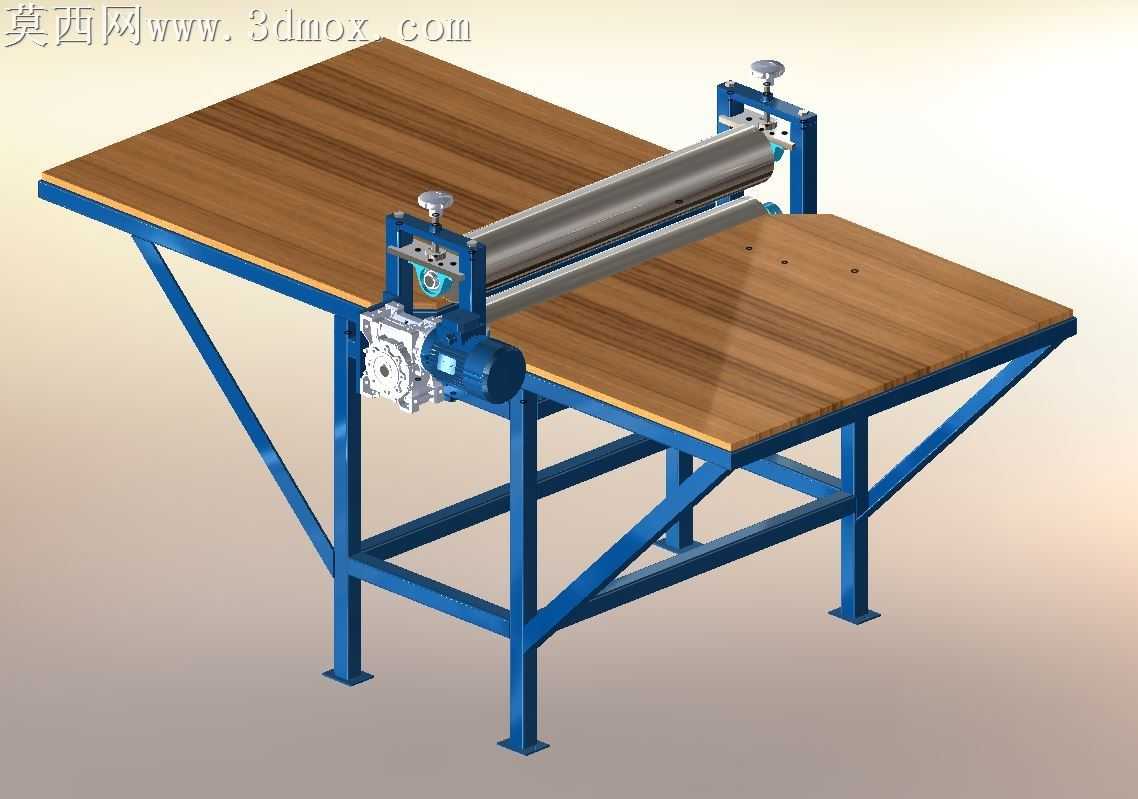

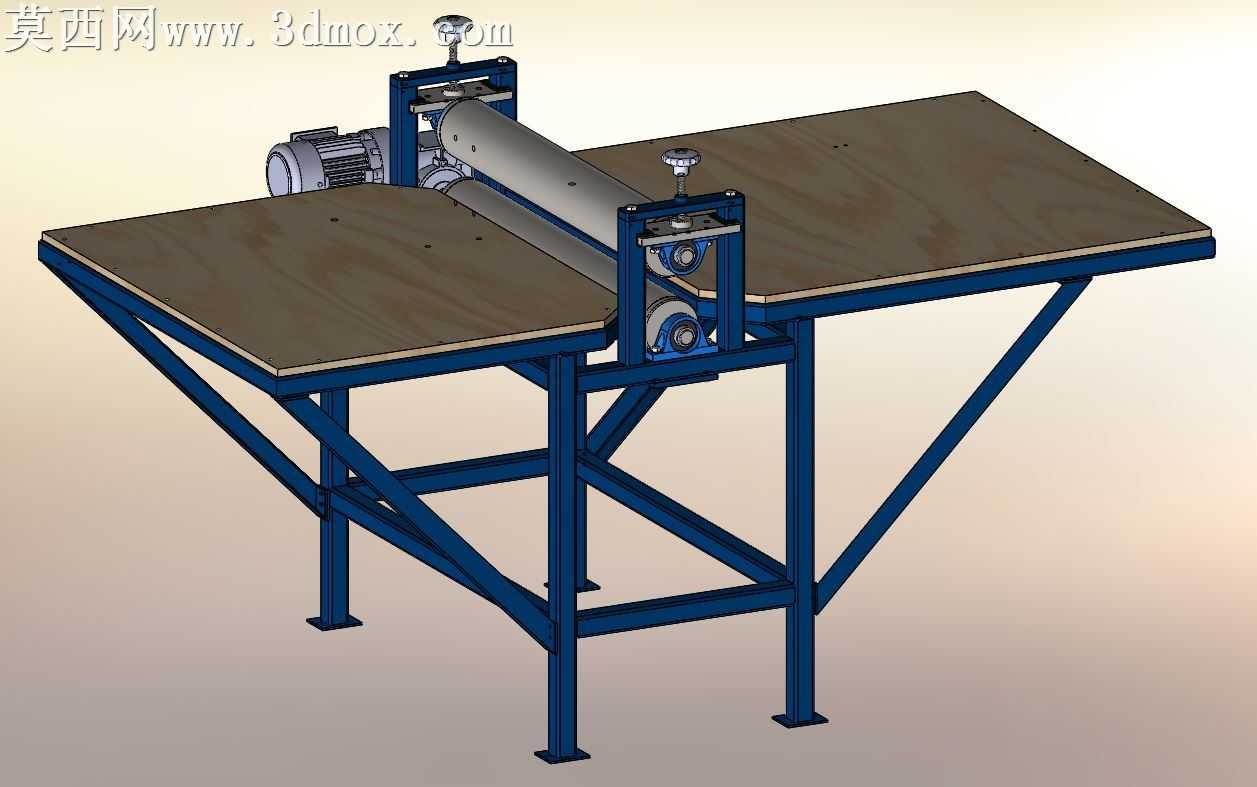

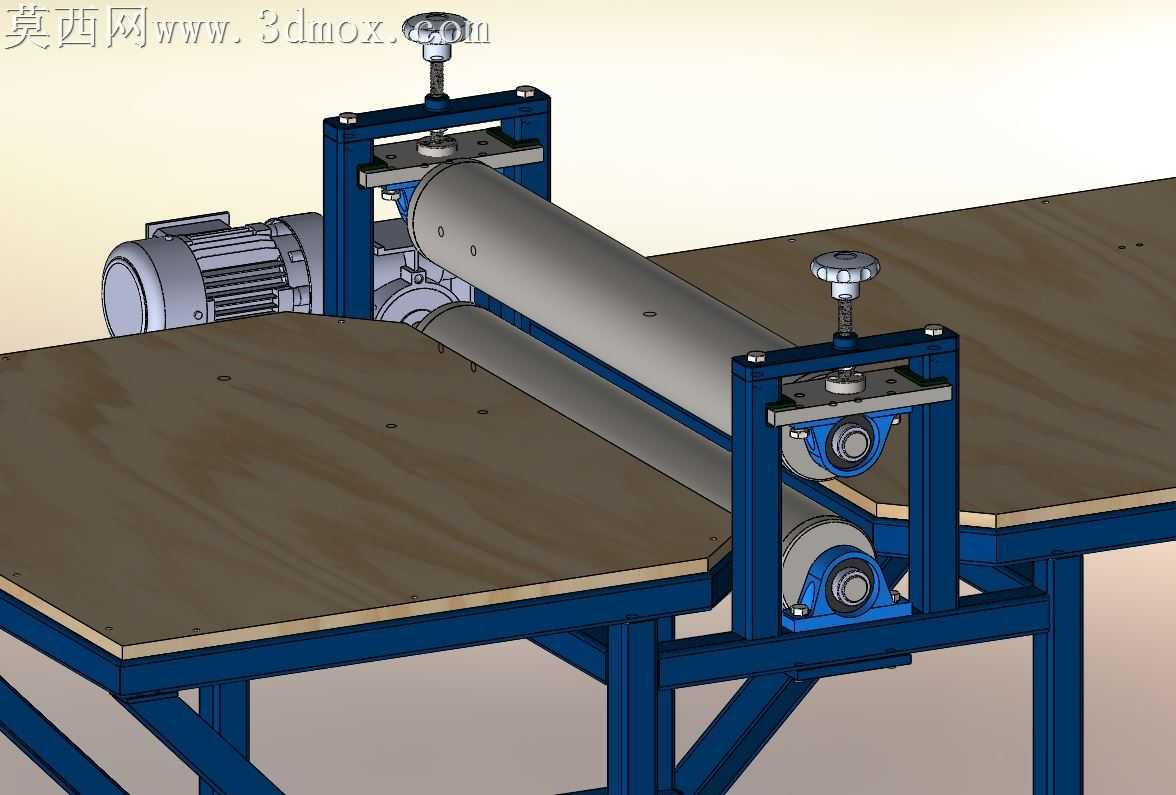

本模型为辊式柔软剂涂覆加工设备，采用三维建模软件完成全参数化设计，经渲染处理后清晰呈现各部件的结构细节与材质特征。设备主体由蓝色方管焊接机架、木质工作台面、可调式辊压组件、驱动传动单元四大部分构成。机架部分采用标准型材搭建斜撑加强结构，通过三角支撑结构提升整体承重稳定性，底部设置方形安装脚座可实现设备的水平调平与地面固定，建模时严格还原型材的壁厚、焊接节点的结构特征，金属材质赋予蓝色喷塑漆面效果，还原工业设备的真实外观质感。工作台面采用实木纹理板材制作，台面平整无凸起，建模时还原木材的自然纹理与哑光漆面质感，台面预留定位孔位可适配不同加工幅面的物料定位需求，台面与机架采用螺栓连接结构，方便后期台面的更换与维护。核心辊压组件包含上下平行布置的镀铬钢辊，辊筒两端设置带手轮的可调式轴承座，通过旋转手轮可精准调节两辊之间的间隙，适配不同厚度的物料涂覆需求，辊筒表面赋予镜面镀铬金属材质，还原金属辊的高光反光特性。驱动单元采用蜗轮蜗杆减速机搭配驱动电机的传动结构，建模时还原减速机的箱体结构、散热筋、输入输出轴细节，电机外壳赋予铸铁哑光质感，传动端通过联轴器与下辊连接，为辊筒转动提供稳定的低速大扭矩输出，保障涂覆过程中辊筒转速均匀，避免物料涂覆厚度不均的问题。设计过程中优先考虑设备的操作便捷性与结构稳定性，将驱动单元布置在机架侧方，不占用工作台面的操作空间，可调辊座的手轮设置在设备外侧，操作人员无需探身即可完成间隙调节，整体结构紧凑合理，可直接用于皮革、纸品、纺织面料等物料的柔软剂均匀涂覆工序，建模过程中所有配合部位均预留合理的装配间隙，各部件可独立导出用于工程图的生成与加工生产指导，渲染阶段采用柔和的工业场景光源，清晰区分金属、木材、漆面等不同材质的视觉差异，完整呈现设备的整体外观与结构布局。
