手动式管材弯弧滚压成型加工设备

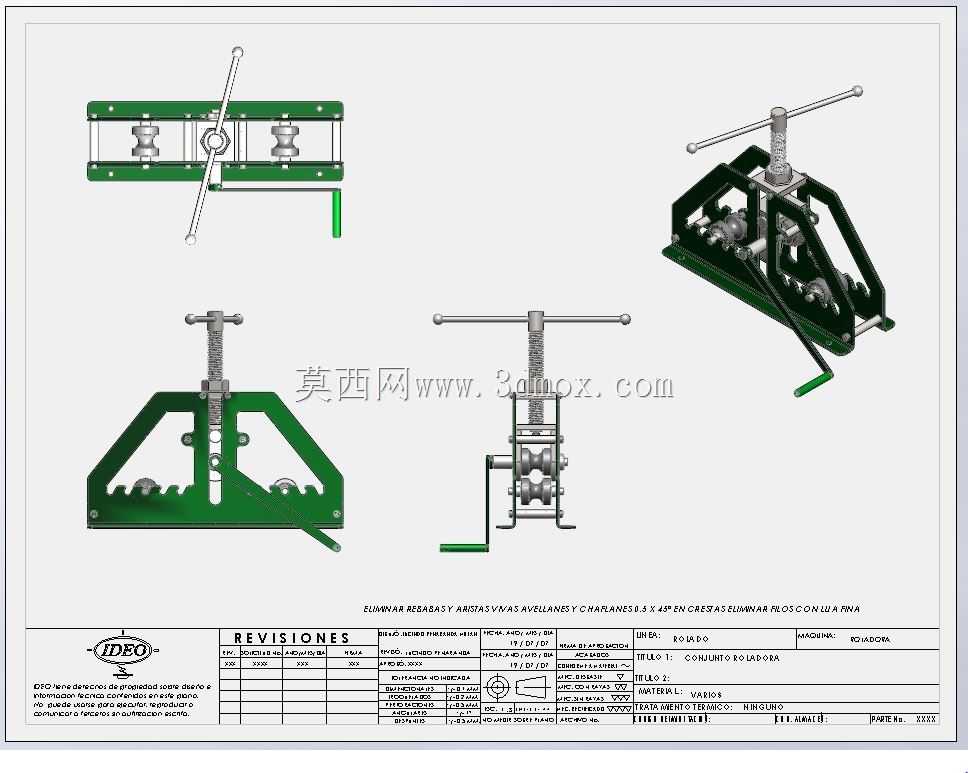

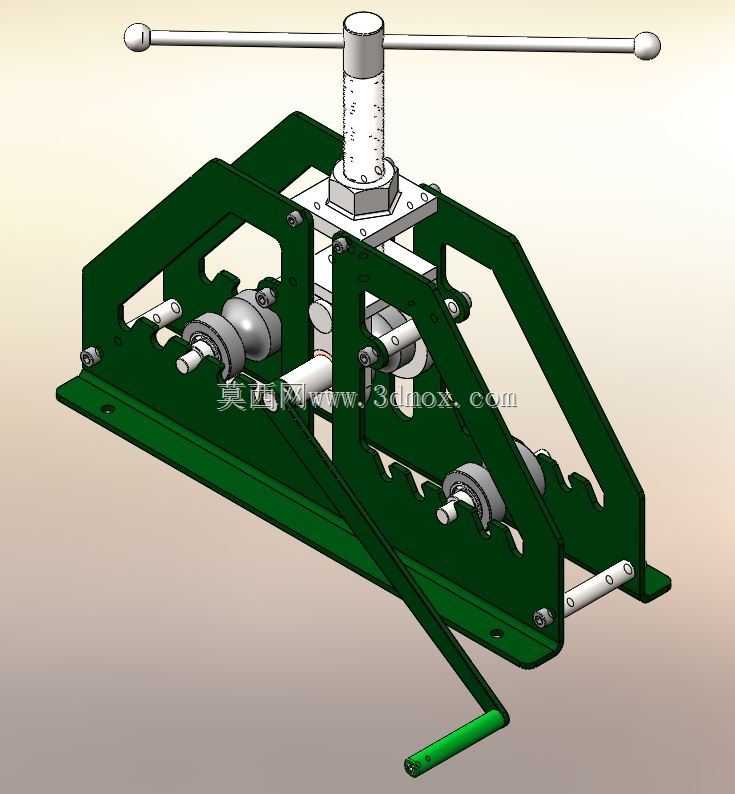

　　这款手动管辊设备主要面向小型五金加工、现场管线铺设、维修维保类作业场景，在无电力供应的户外施工、小批量定制弯管作业中适配性极强，可完成圆管类金属型材的连续滚弯弯弧作业，区别于传统折弯式弯管设备的点接触成型，该设备采用三辊滚压成型原理，通过辊轮的连续挤压让管材产生均匀塑性变形，能有效避免折弯点位的管壁凹陷、褶皱、截面变形等常见弯管缺陷，尤其适合大曲率半径的弧形管材加工，比如护栏弯弧、管线走向弧形调整、小型机架圆弧段制作等工况。

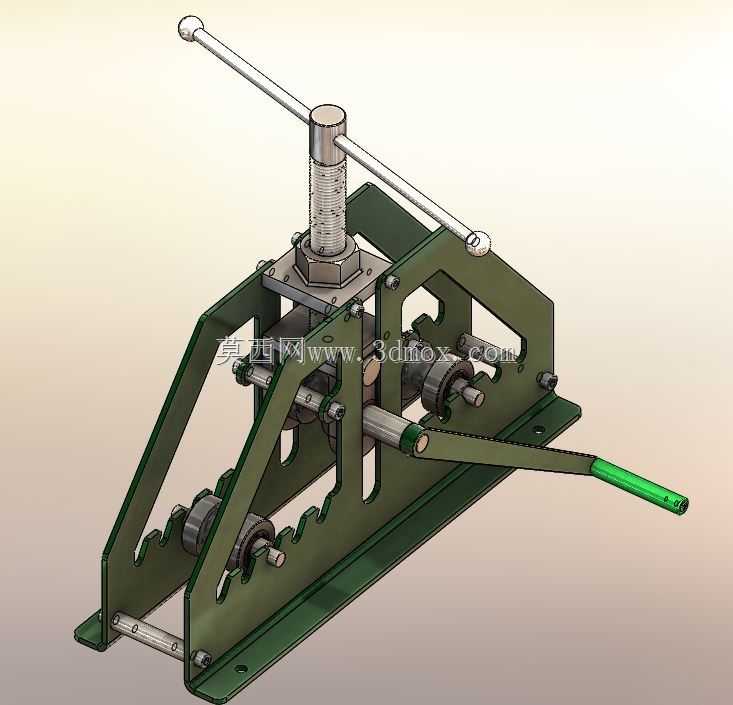

　　设备整体采用开式焊接机架结构，主体框架由钢板裁切后拼焊而成，两侧立板作为核心承载部件，承担辊轮工作时的径向挤压力，机架底部预留了多个安装通孔，可通过螺栓固定在工作台面或者临时支架上，安装边界需预留操作空间，摇臂侧需留出至少400mm的操作回转空间，顶部压下机构上方需留出300mm的调节操作空间，避免操作时与周边物体产生干涉。顶部的压下调节机构采用梯形螺纹传动，配合横向操作杆实现手动进给，梯形螺纹具备自锁特性，调节到指定压下量后可自动锁止，无需额外锁紧结构，压下螺杆下端连接上辊轮的安装座，通过转动顶部横杆带动螺杆升降，即可调整上辊轮的下压量，以此控制管材的弯曲半径，压下量越大，管材成型后的曲率半径越小，调节过程可配合刻度标识实现定量调整，保证同批次弯弧工件的成型一致性。

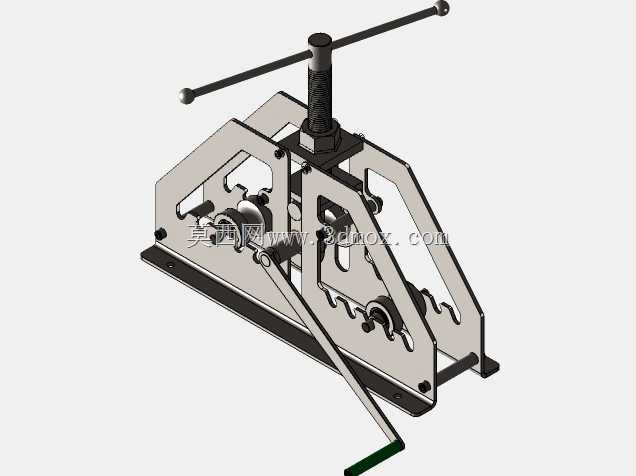

　　设备的传动侧配置手动摇柄，通过齿轮啮合结构驱动下侧两个主动辊轮同步转动，作业时将待加工管材从机架一侧送入三个辊轮形成的夹持间隙内，调整好上辊压下量后，转动摇柄即可带动管材沿辊轮间隙进给，管材经过辊轮挤压区域时逐步产生塑性变形，一次进给即可完成整段管材的连续弯弧作业，对于曲率要求较高的工件，也可通过多次微调压下量、反复进给的方式逐步成型，避免单次压下量过大导致管材开裂或者截面失圆。辊轮部件采用台阶式轴装结构，不同直径的管材可更换对应槽型的辊轮，辊轮的槽型弧度与管材外径匹配，保证挤压过程中管材圆周方向受力均匀，避免出现压痕或者截面变形，辊轮与轴之间配置滑动轴承，手动驱动时转动阻力小，操作省力，长时间作业也不会出现过度的磨损卡滞。

　　机架侧面设置了多档位的定位卡槽，可配合挡料结构实现不同长度管材的进料定位，也可在弯制带直段的弧形工件时控制直段长度，提升加工精度。设备整体结构紧凑，无复杂电控或液压部件，维护成本极低，仅需定期在螺纹传动部位、辊轮轴承部位加注润滑脂即可长期稳定工作，对于小型加工门店、户外施工队、设备维修班组这类没有大型弯管设备、加工批量不大的使用场景，该设备的实用性远高于大型电动弯管设备，既不需要配套电源，也不需要复杂的调试，操作人员经过简单讲解即可上手操作，可适配薄壁钢管、铝管、铜管等多种常见金属管材的弯弧作业，加工过程中可随时停下调整压下量，观察成型状态，灵活适配不同的加工需求。
