勾花网自动编织生产设备结构设计

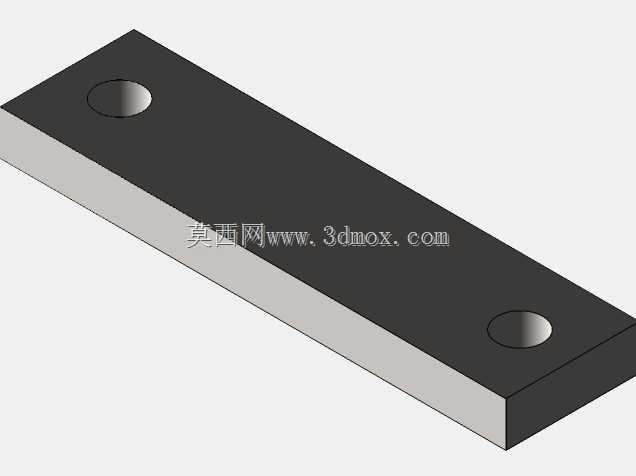

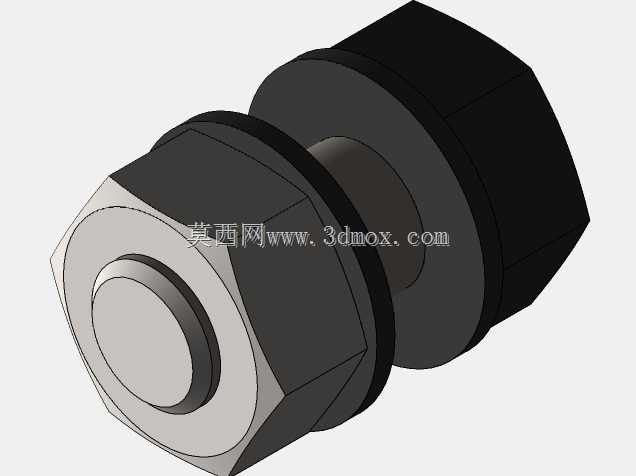

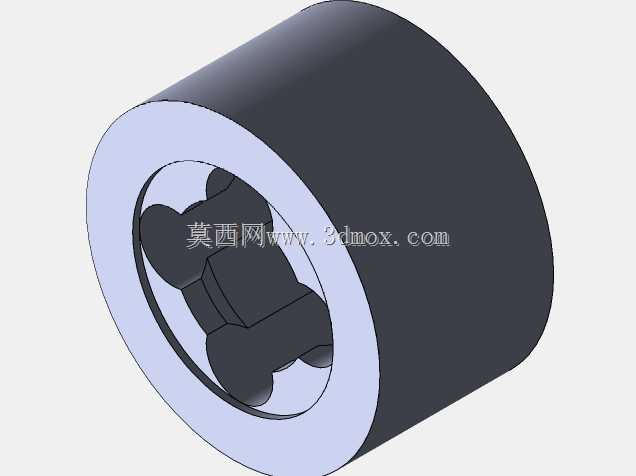

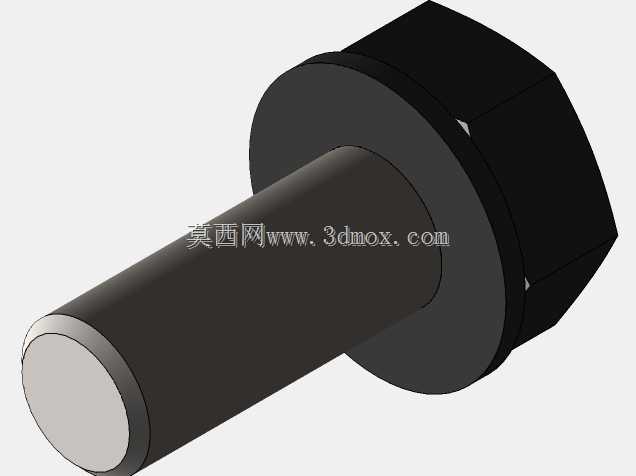

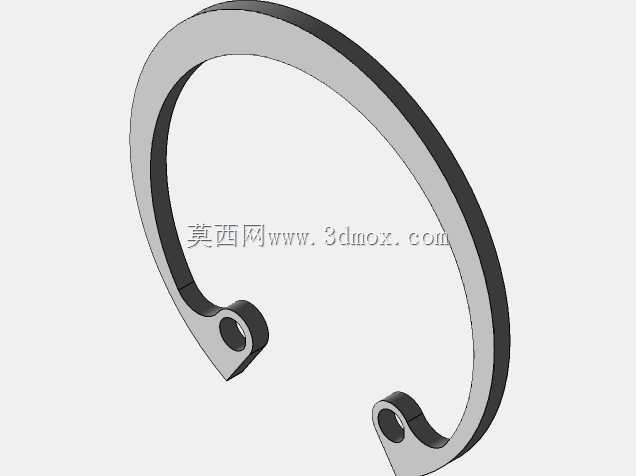

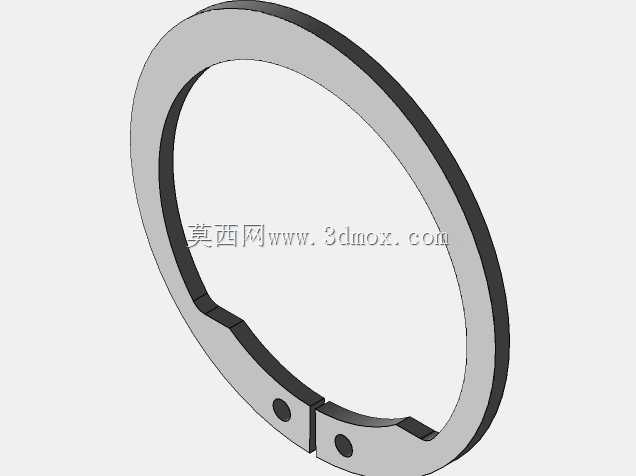

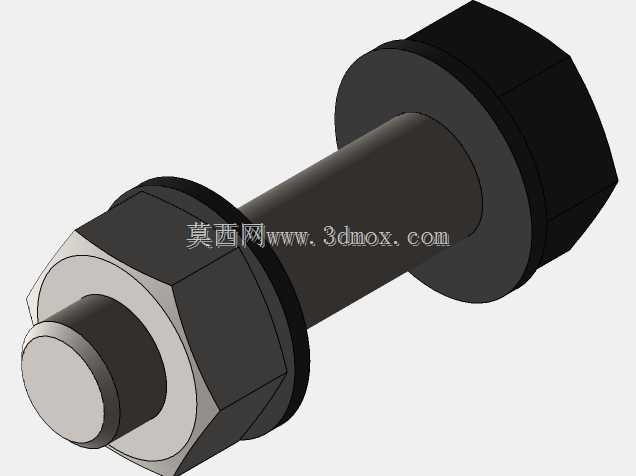

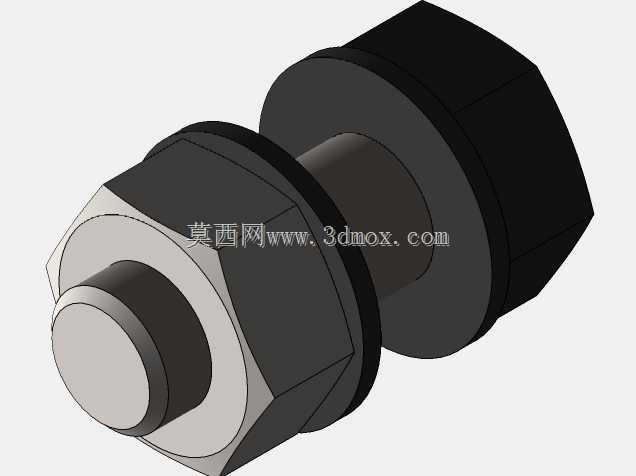

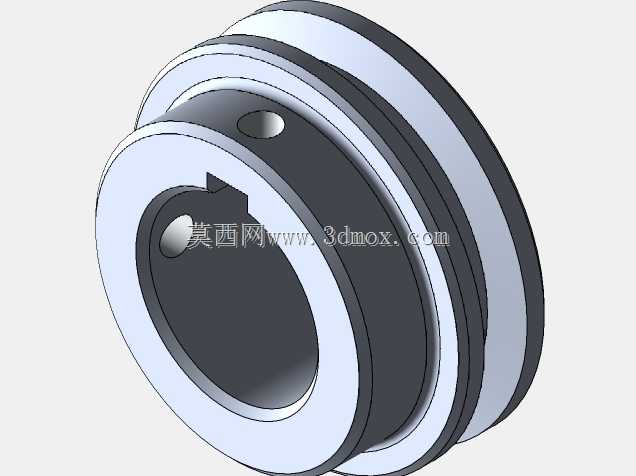

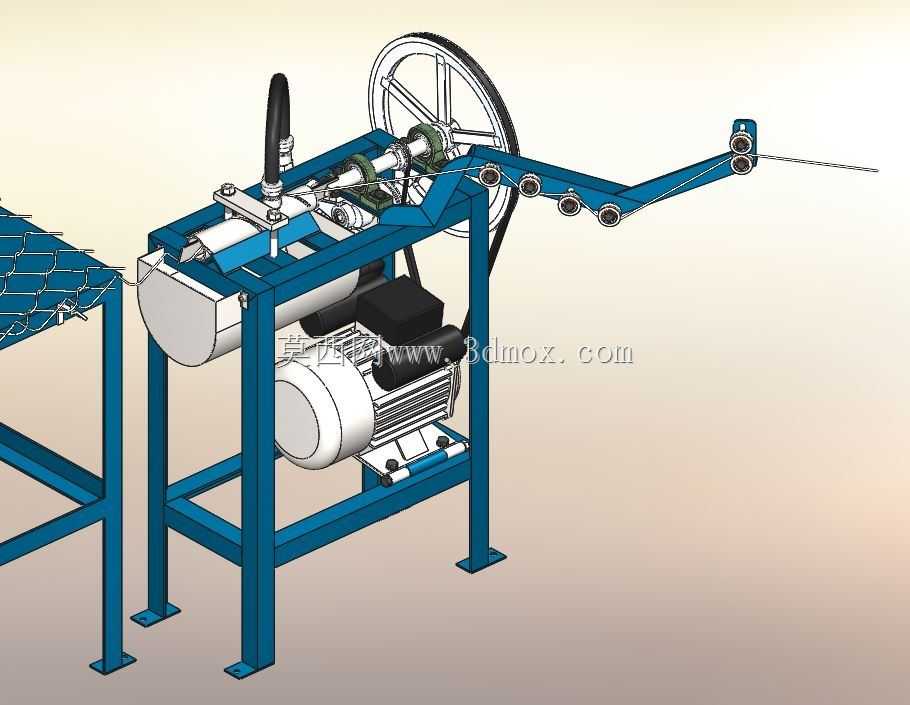

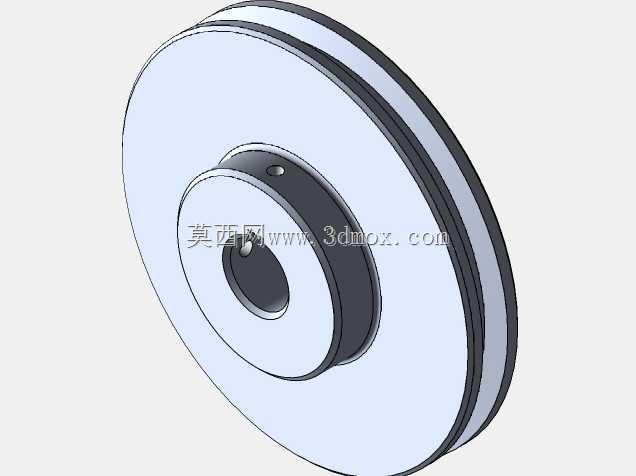

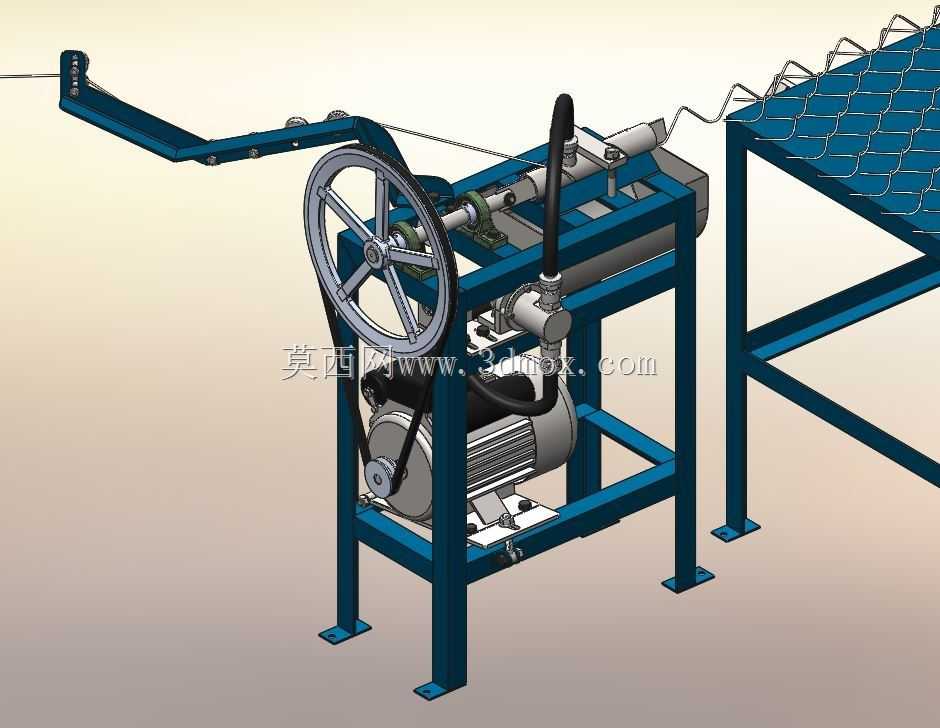

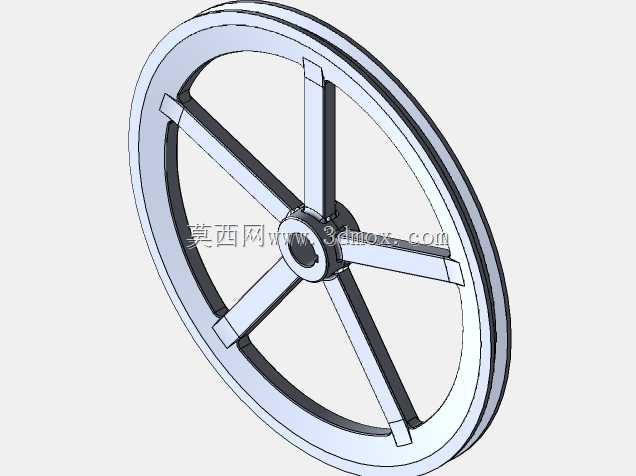

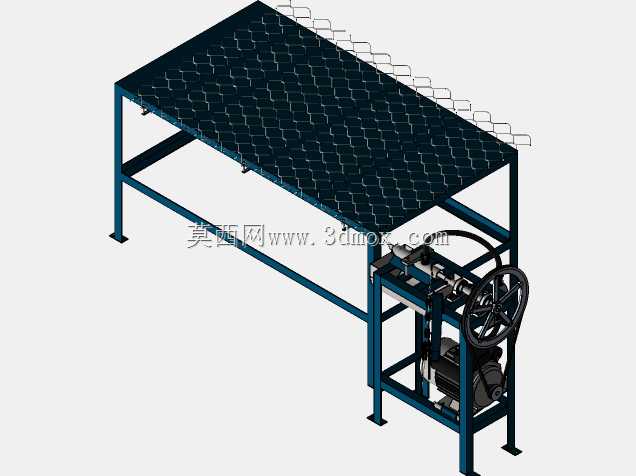

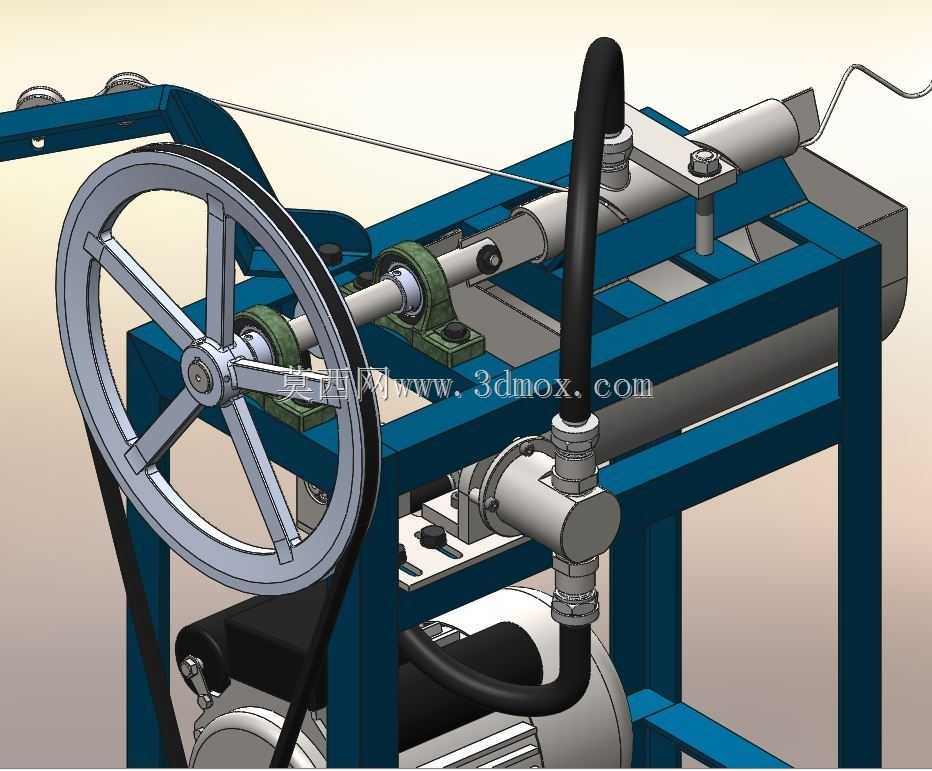

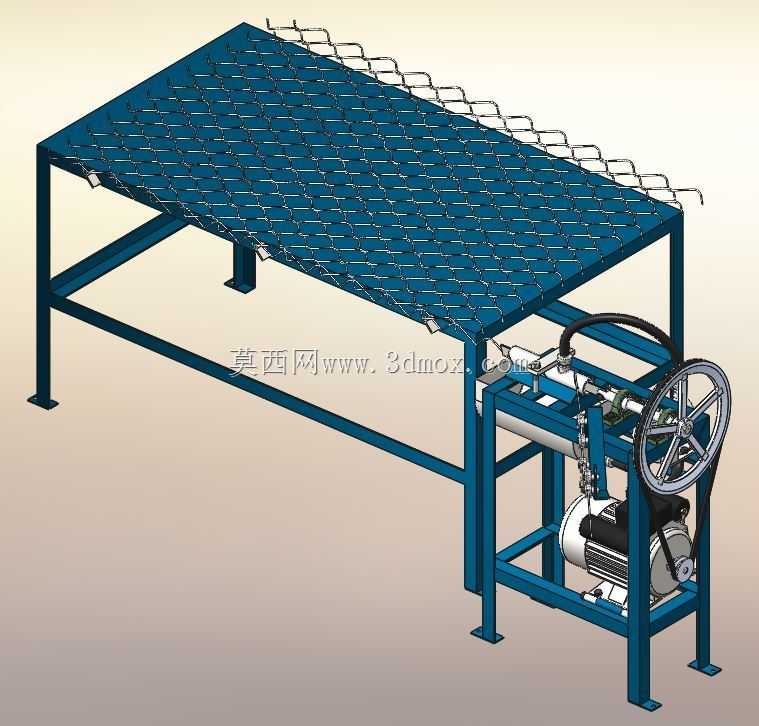

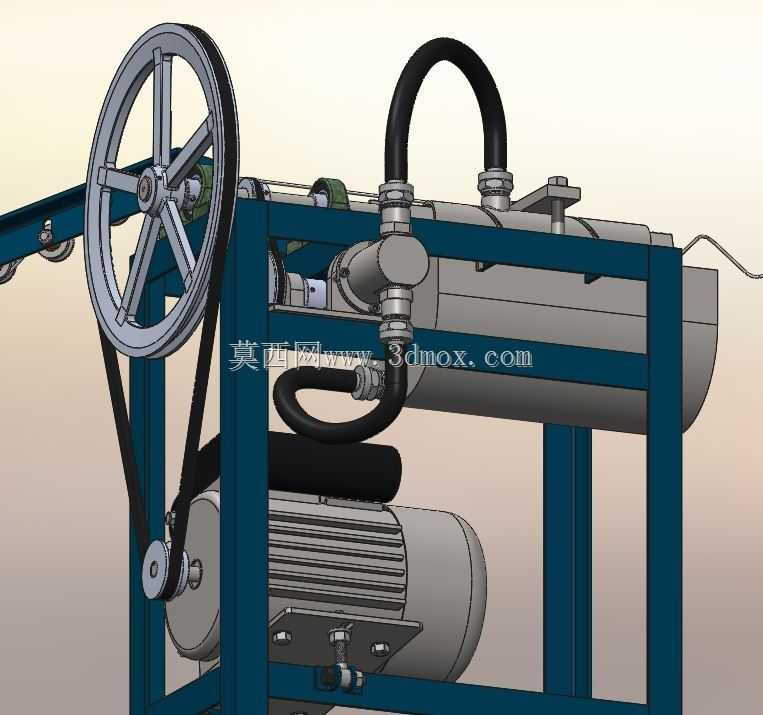

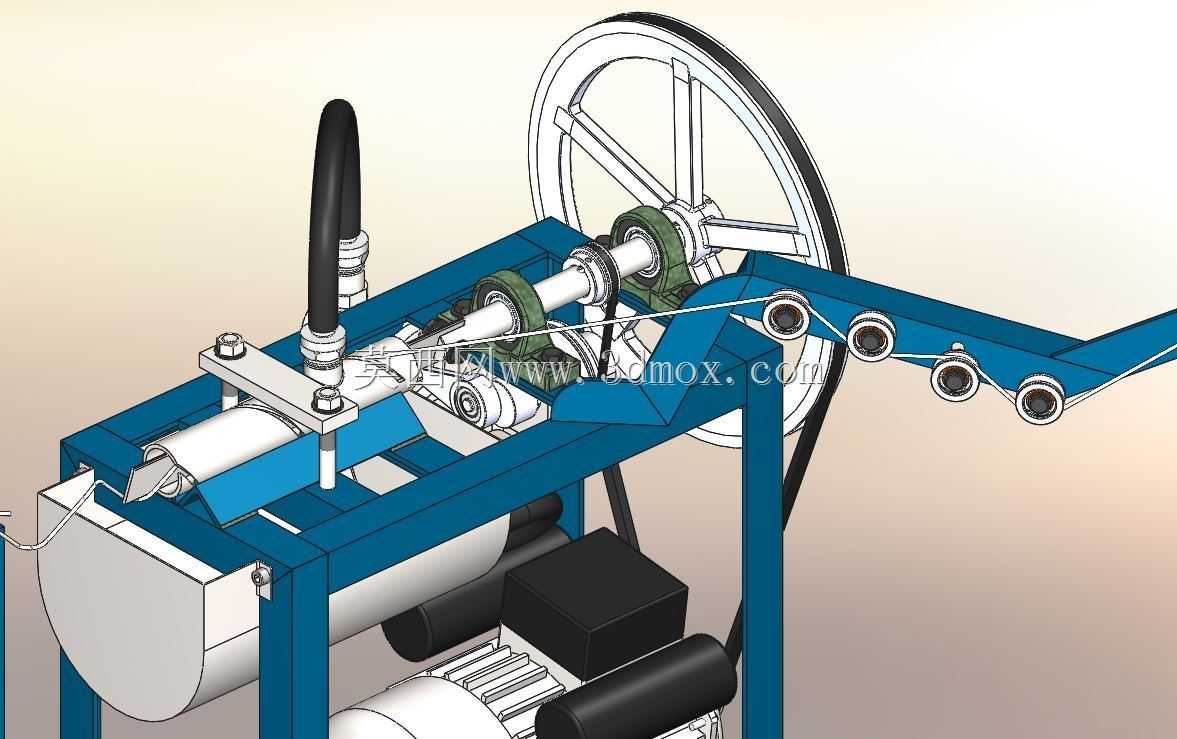

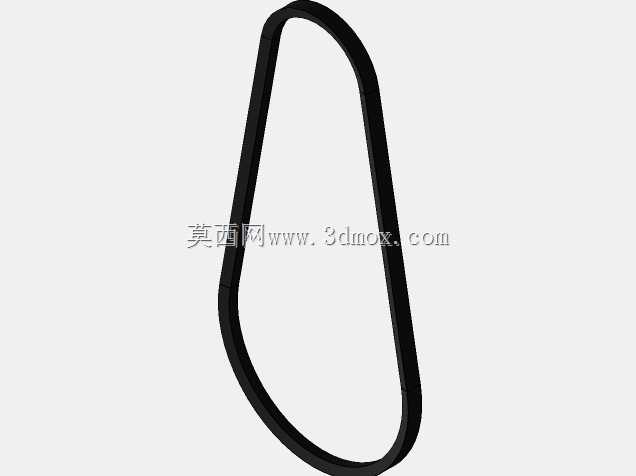

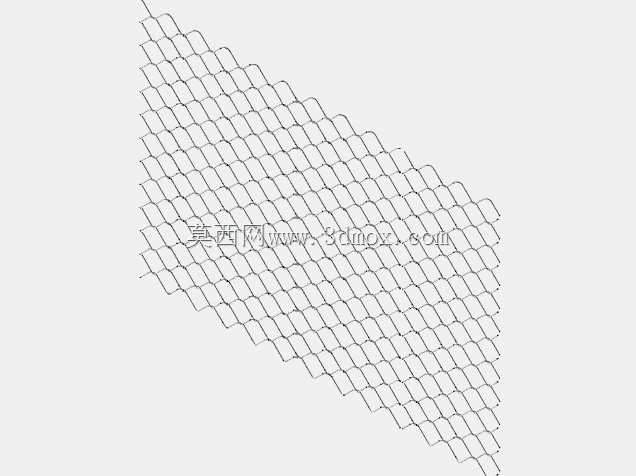

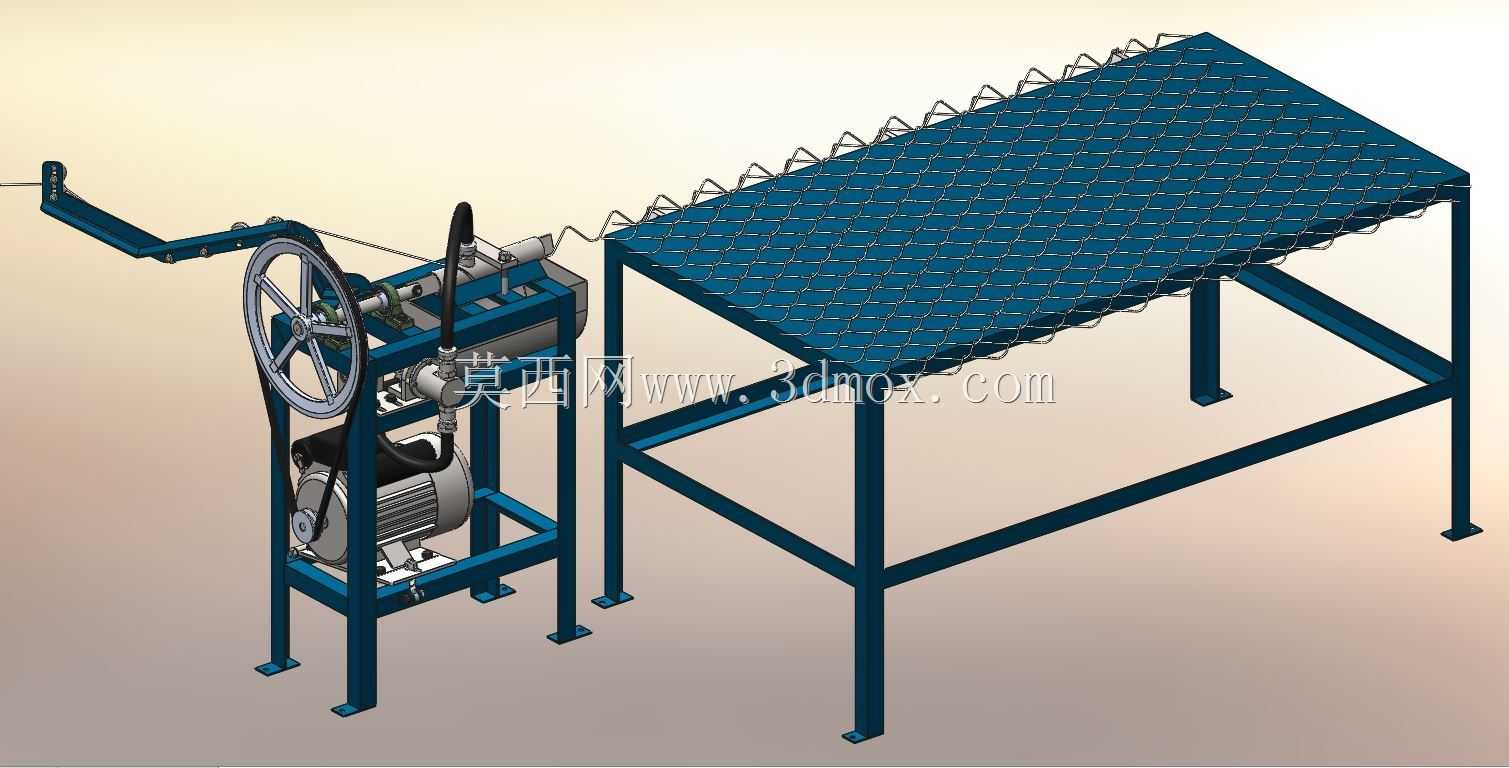

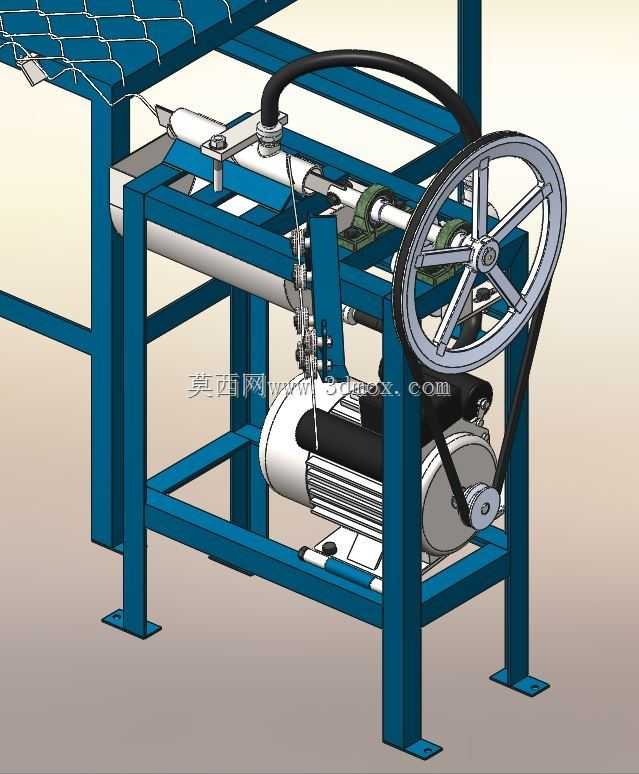

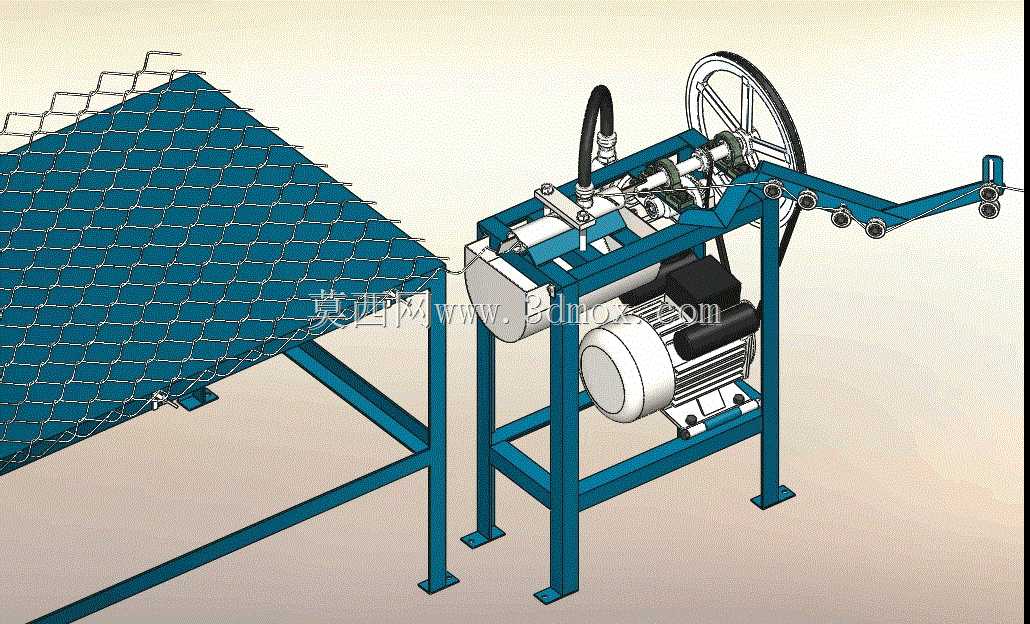

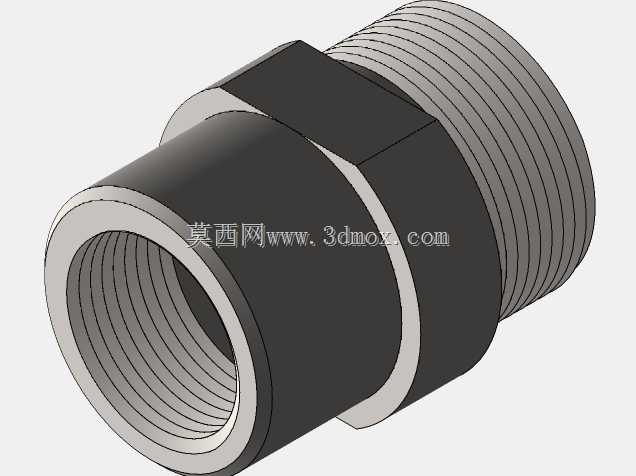

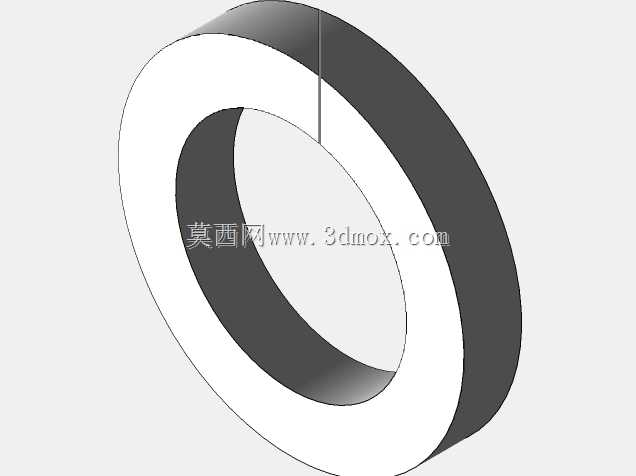

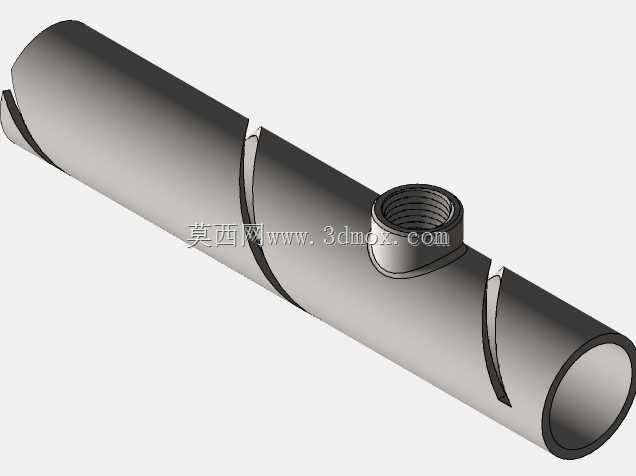

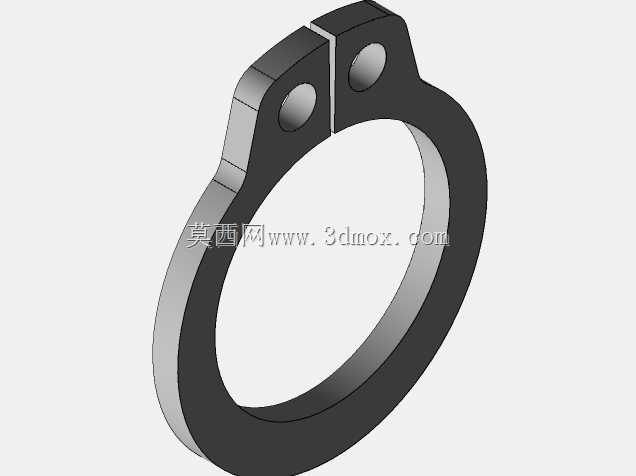

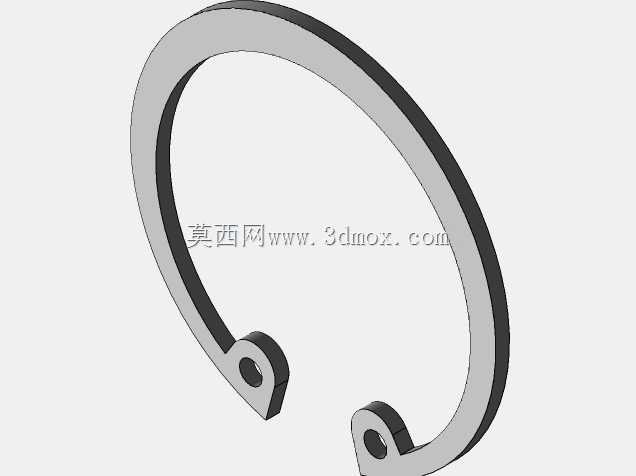

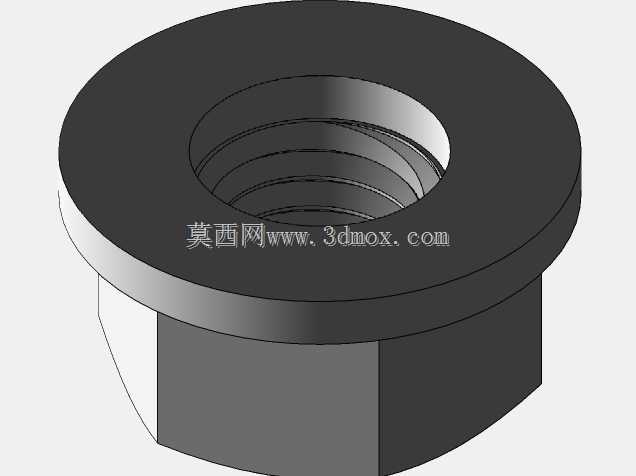

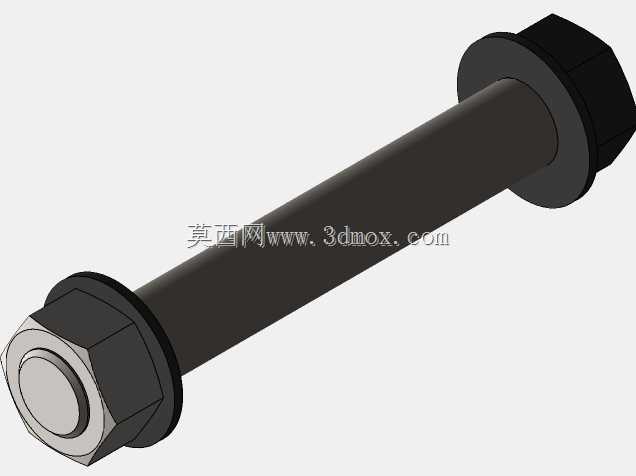

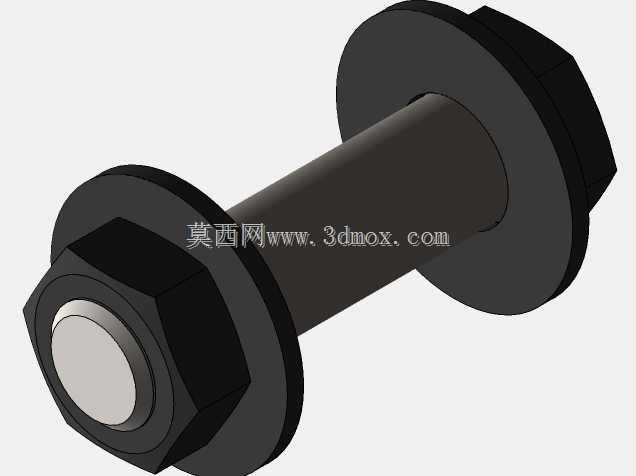

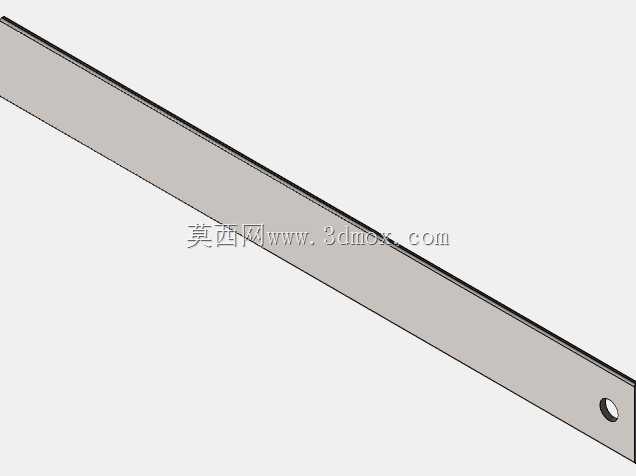

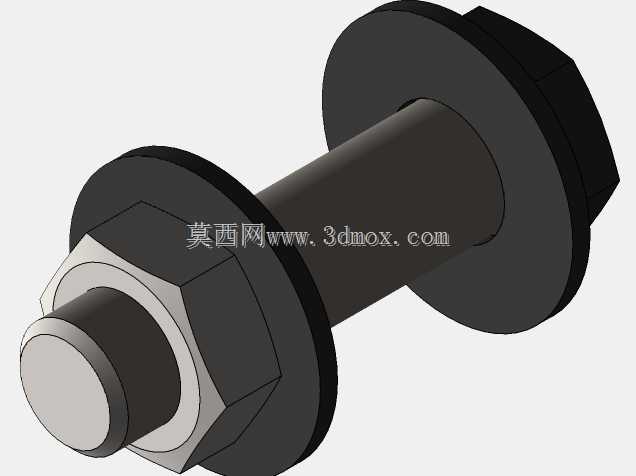

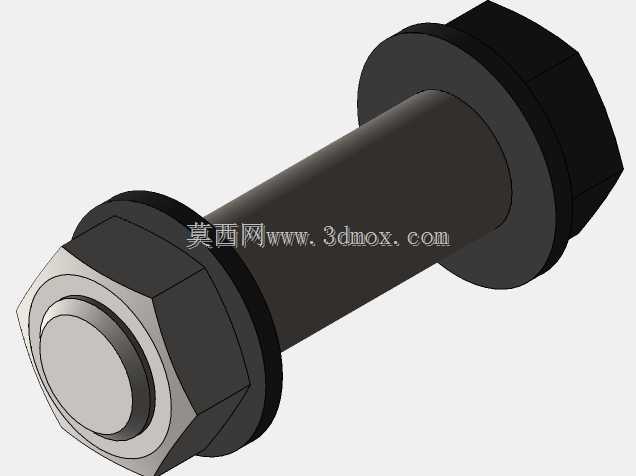

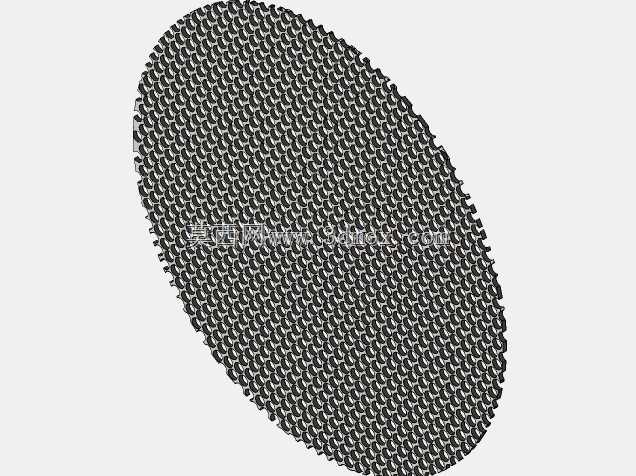

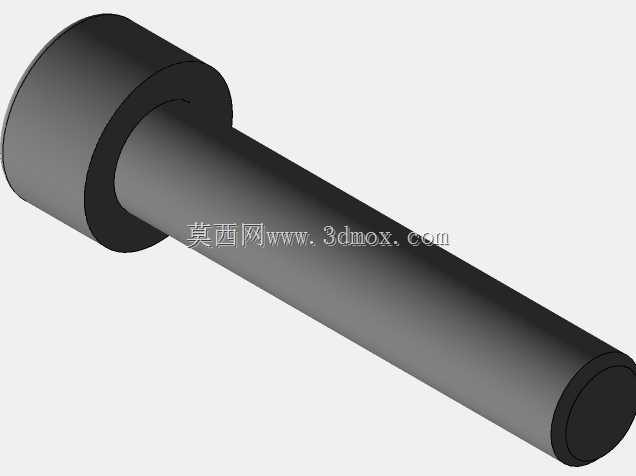

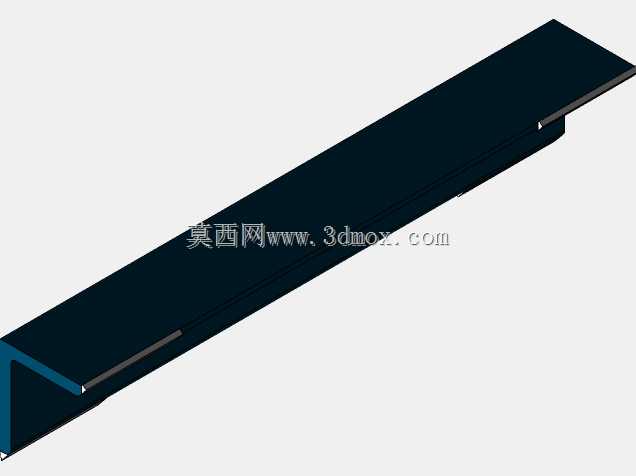

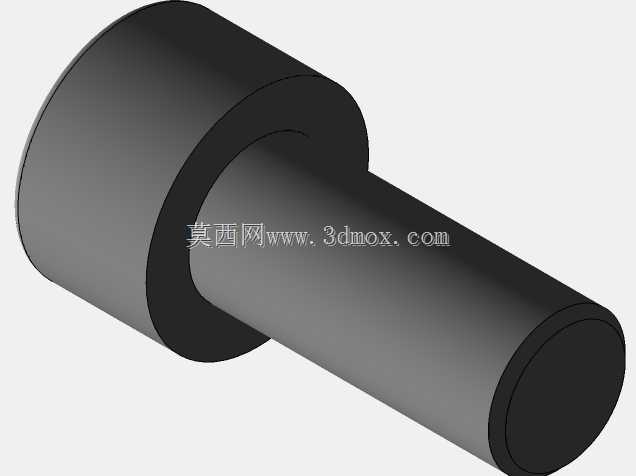

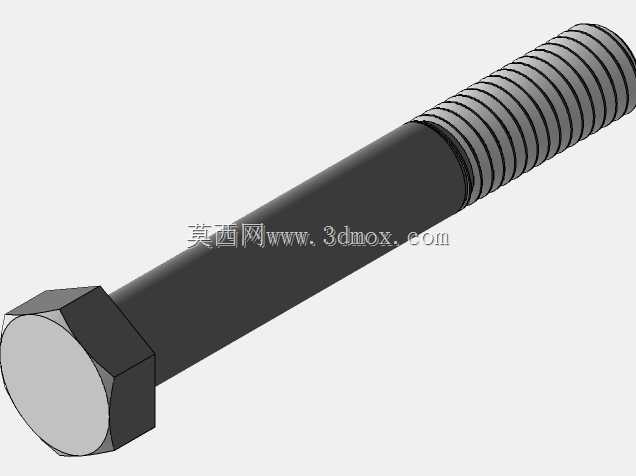

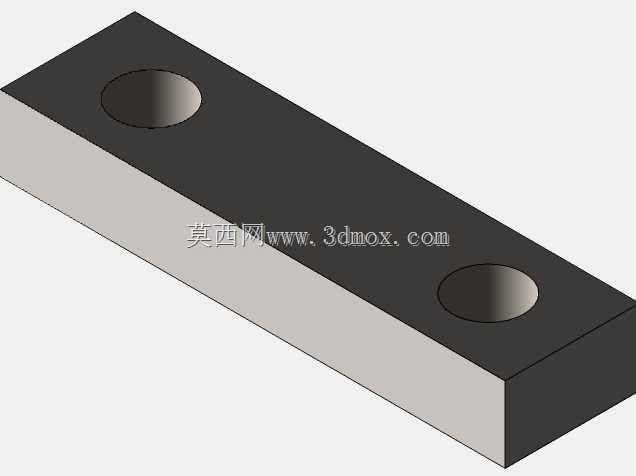

　　这款设备面向金属丝网加工场景设计，核心用于生产菱形勾花网，也就是常说的活络网、cyclone网，这类网材广泛应用在边坡防护、养殖围栏、球场围网、河道防护、煤矿支护等场景，替代传统人工编网的低效作业模式，实现金属线材的连续自动化编织成型。从结构布局来看，设备采用分体式落地机架设计，左侧为网片承托出料平台，右侧为主机编织作业单元，整体采用型钢焊接机架，底部预留地脚安装孔位，安装时需要保证机架整体水平度偏差不超过1.5mm/m，避免运行过程中出现送料偏斜、网孔不均的问题。主机单元集成了动力驱动、线材送进、拧丝成型、网边锁合、定距牵引几个核心功能模块，动力端采用卧式电机搭配皮带轮减速传动，相比齿轮直驱的结构，

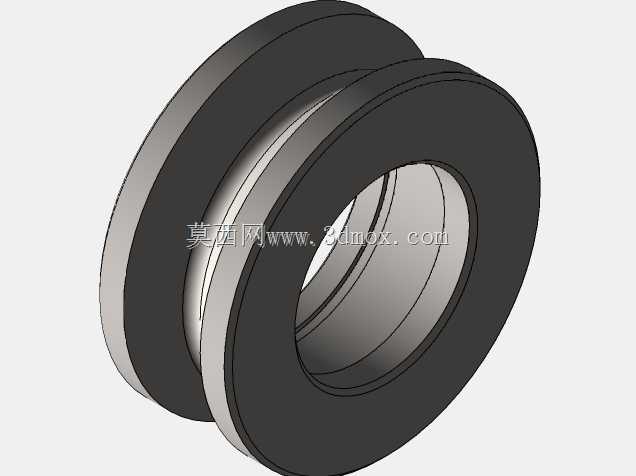

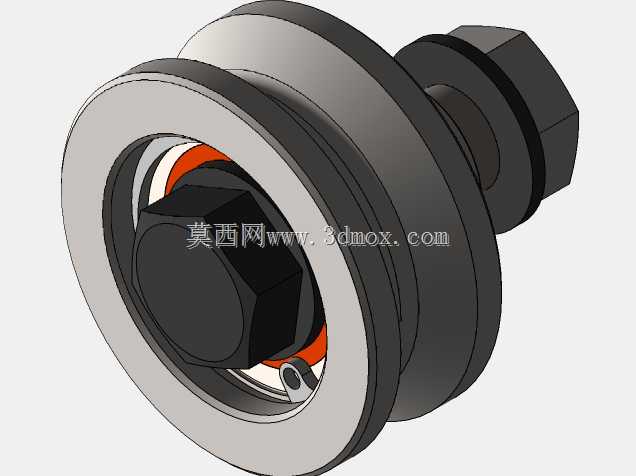

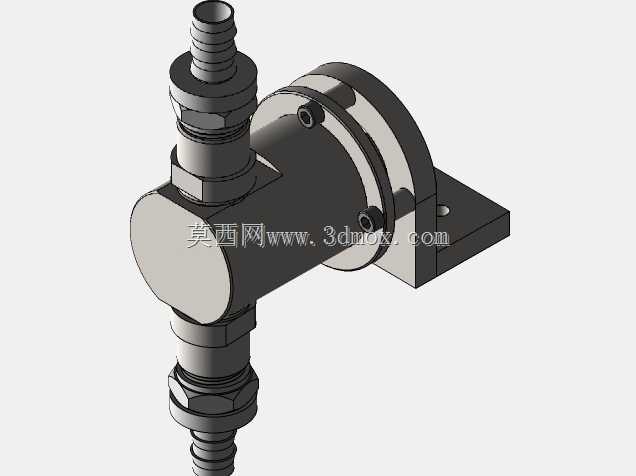

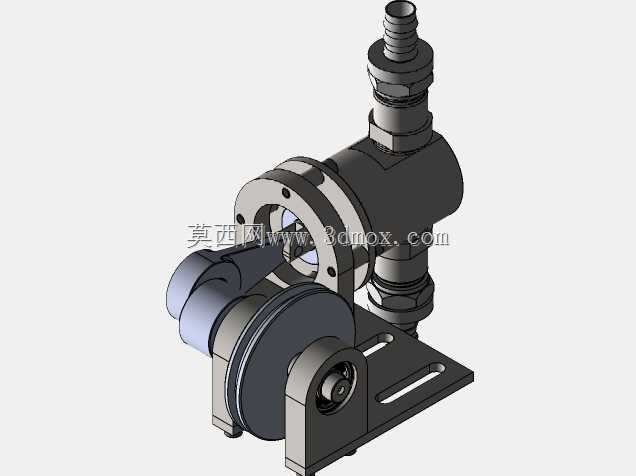

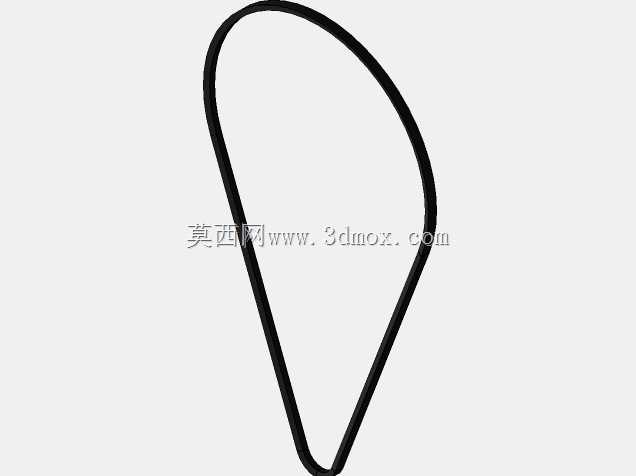

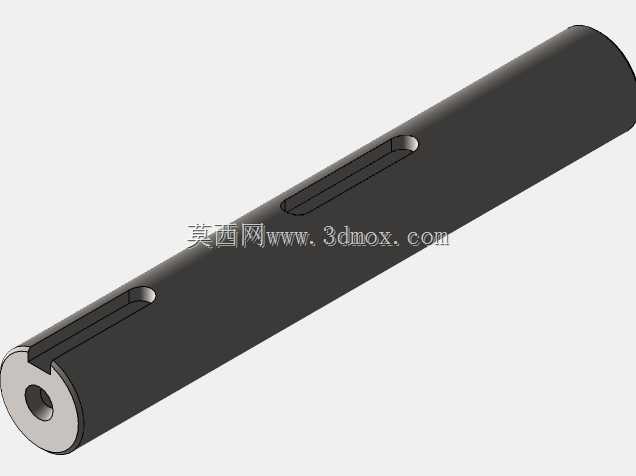

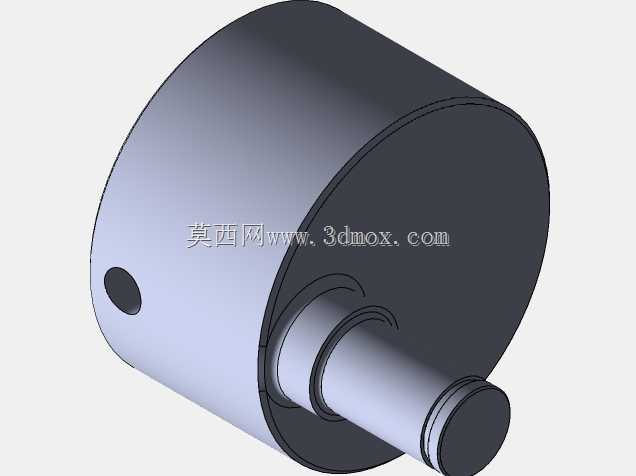

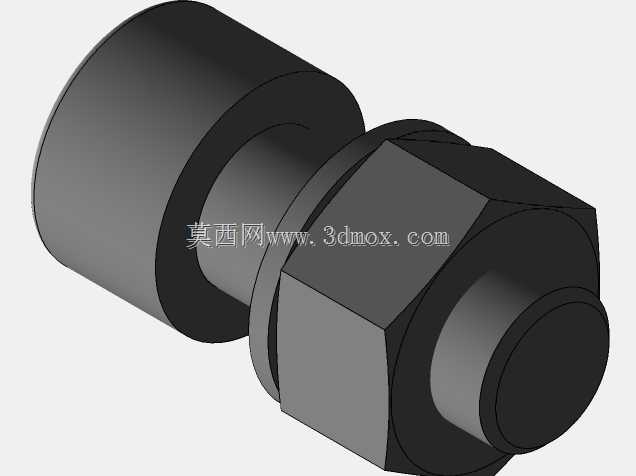

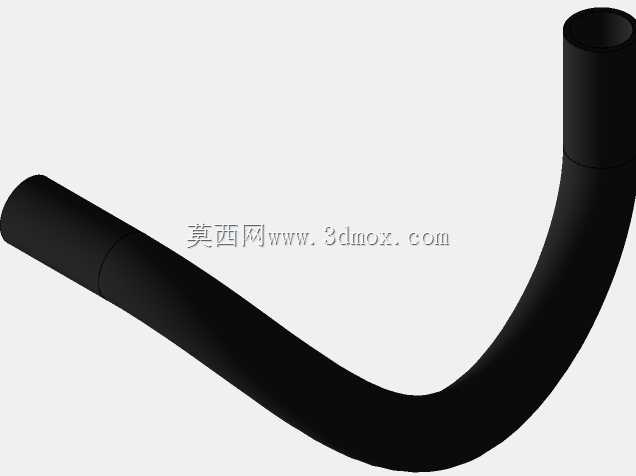

　　皮带传动可以在编织过程中遇到线材卡滞时起到过载缓冲作用，避免扭断金属丝或者损坏传动构件。送线机构采用多组可调式导向轮组，导向轮边缘做圆弧倒角处理，适配直径2mm到4mm的镀锌铁丝、包塑铁丝送进，轮组间隙可以根据线材直径快速调整，避免送线过程中出现线材表面划伤、送进阻力过大的问题。拧丝成型机构是设备的核心作业部件，采用旋转拧花结构，将相邻两根金属丝拧绕成螺旋勾连结构，每完成一个网孔的拧合动作，牵引机构就会带动成型网片向前移动一个网孔节距的距离，保证网孔尺寸均匀一致，拧合头的转速和牵引速度通过传动链做刚性同步匹配，不需要额外做电控同步校准，设备运行稳定性更强，对车间供电波动、工况变化的适应性更好。左侧的出料承托平台采用倾斜式设计，

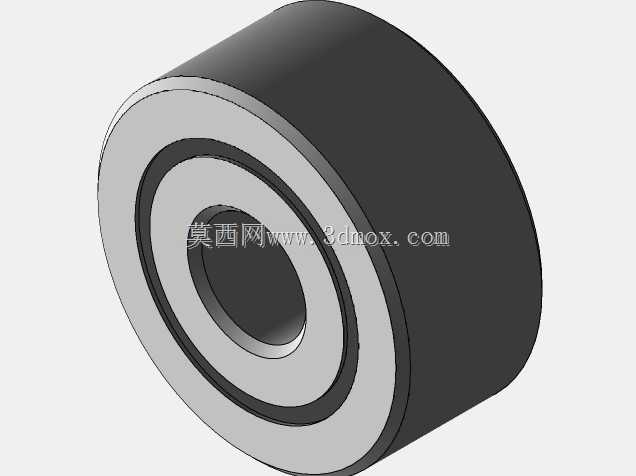

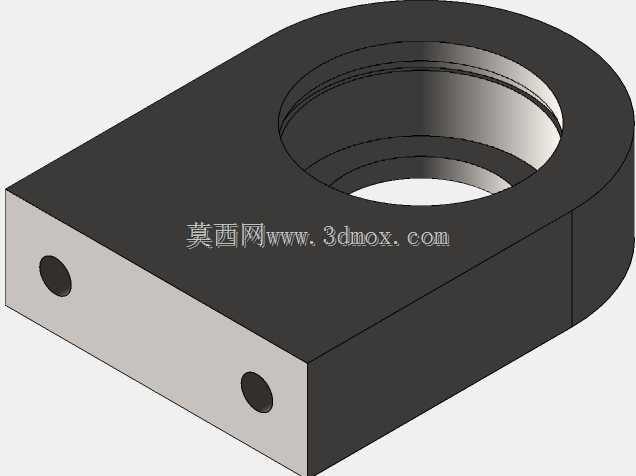

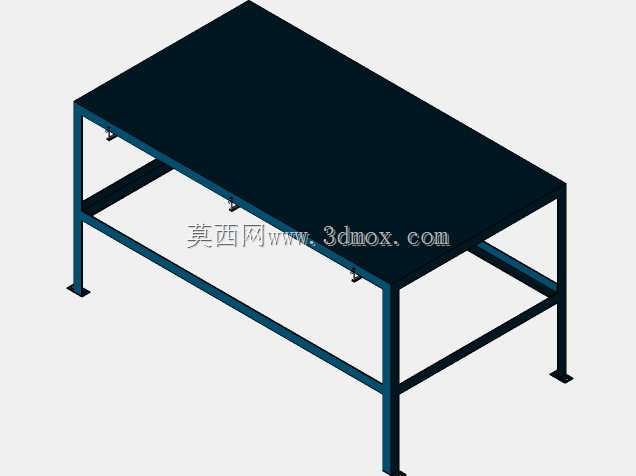

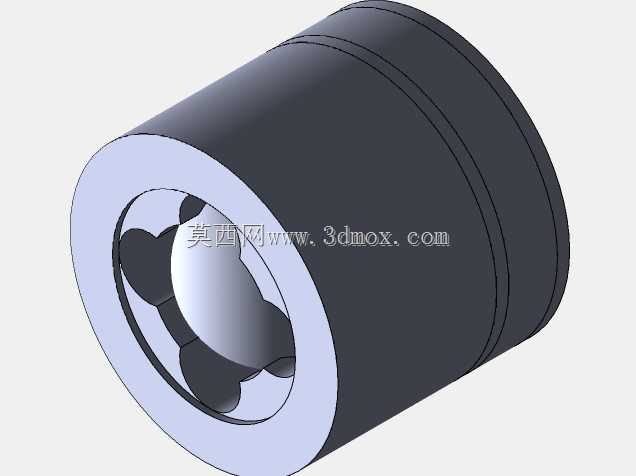

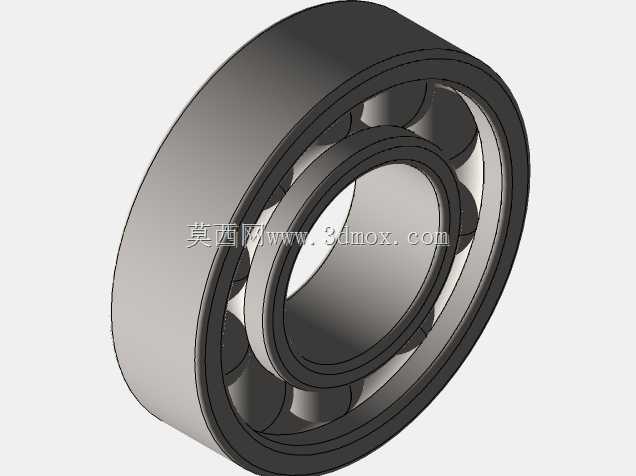

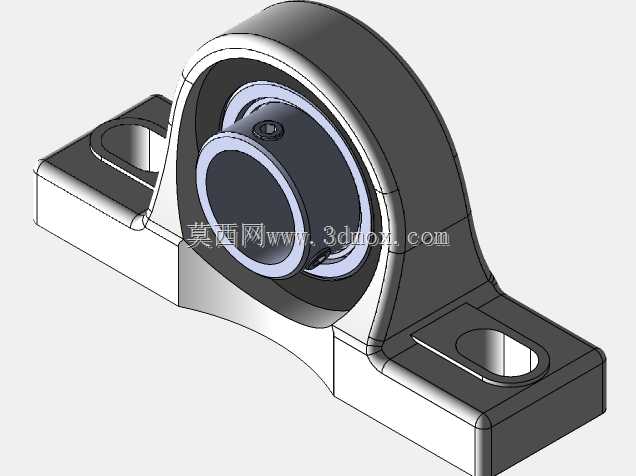

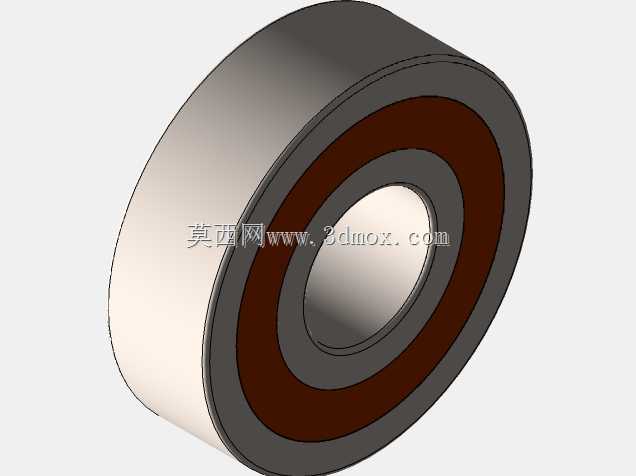

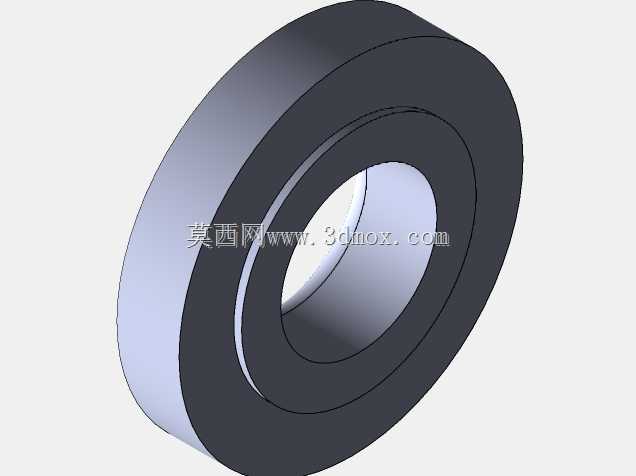

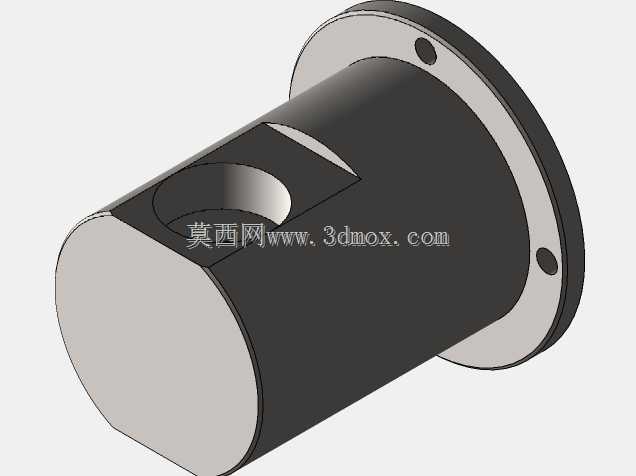

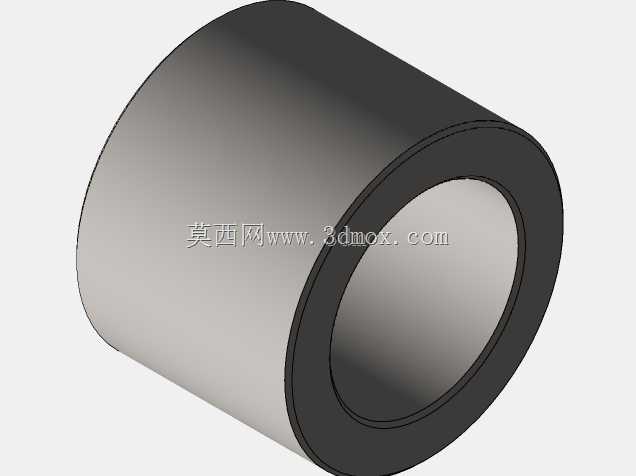

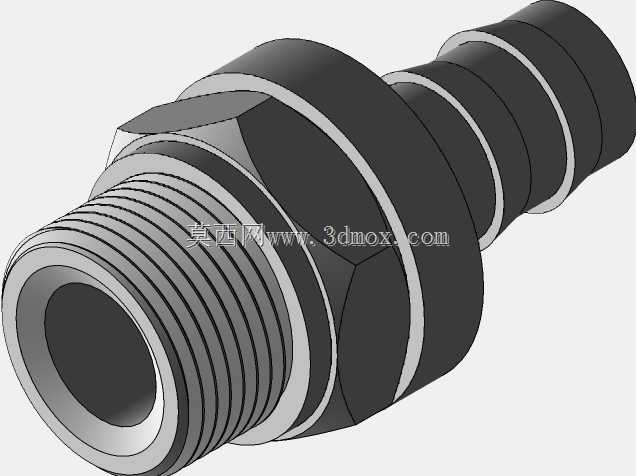

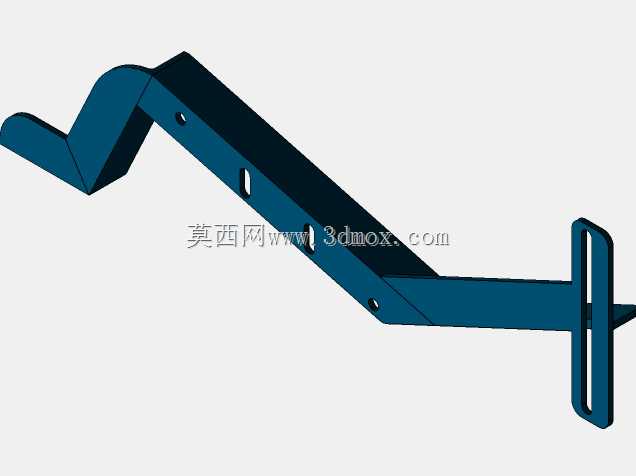

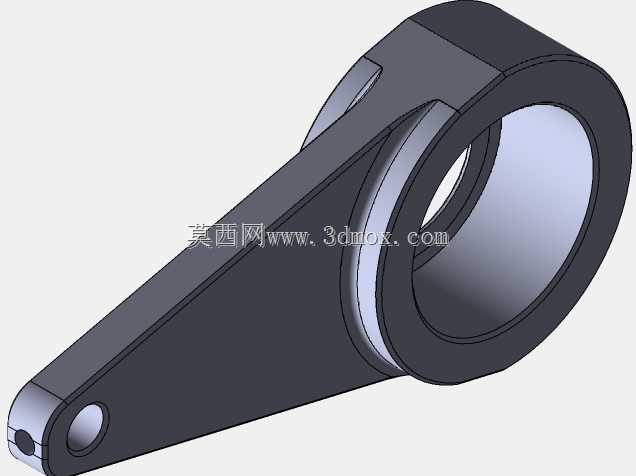

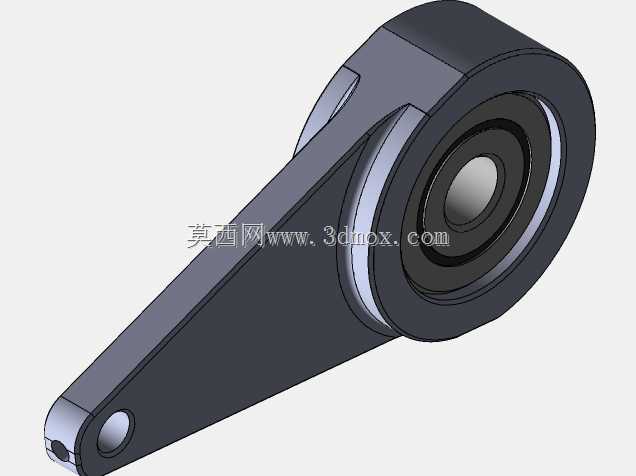

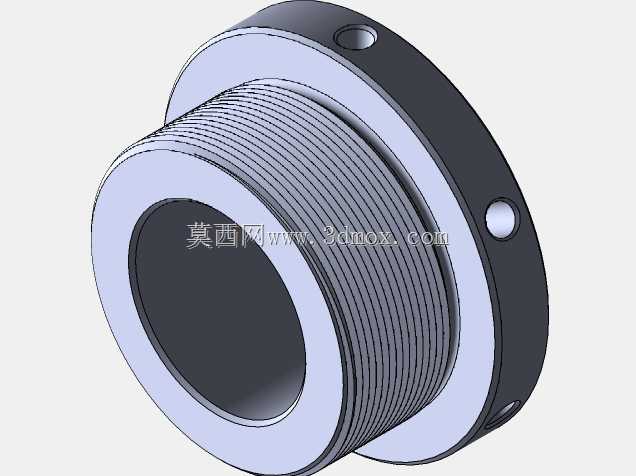

　　成型后的网片顺着平台斜面自然铺展，平台表面做光滑打磨处理，避免刮蹭网片表面的镀锌层或者包塑层，平台边缘设置挡边，防止网片偏移滑落。设备的操作端设置在主机侧面，控制开关、急停按钮都布置在操作人员站立即可触及的高度，不需要俯身或者抬手操作，降低长时间作业的操作疲劳。从安装边界来看，设备整体占地长度约3.2米，宽度约1.8米，主机部分高度约1.6米，出料平台长度约2.2米，安装时需要在设备周边预留至少0.8米的操作维护空间，方便日常更换线材、调整拧头间隙、检修传动部件。设计过程中特意将易损的导向轮、拧合套都设计成快拆结构，不需要拆解整个主机架就可以完成磨损件的更换，降低设备维护的停机时间。传动部分的轴承座都预留了注油嘴，

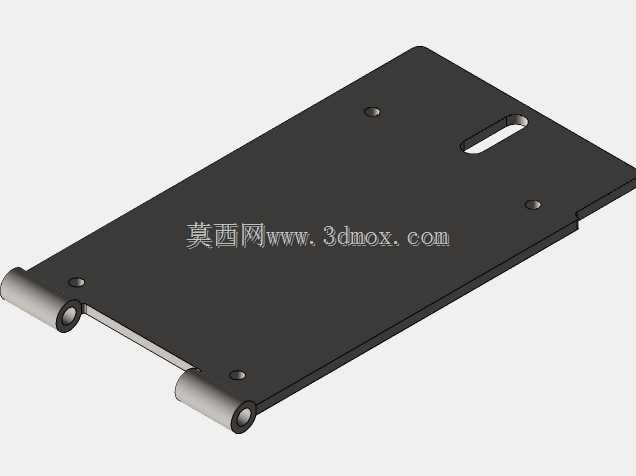

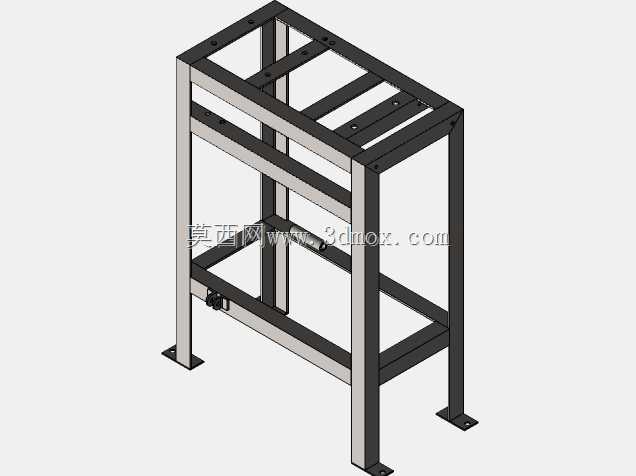

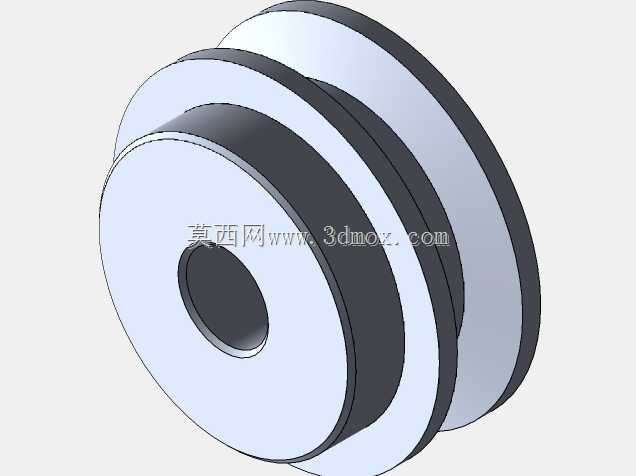

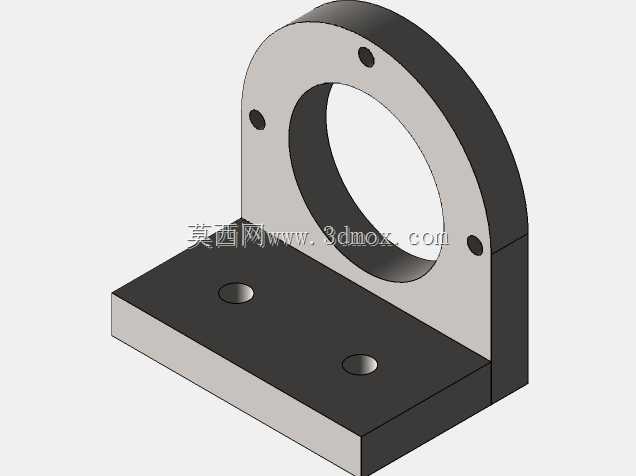

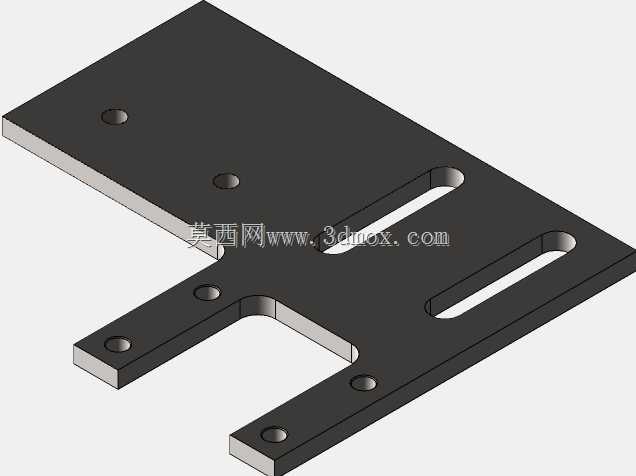

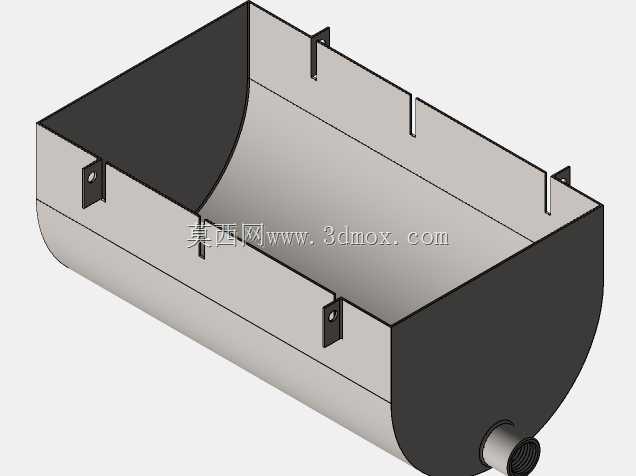

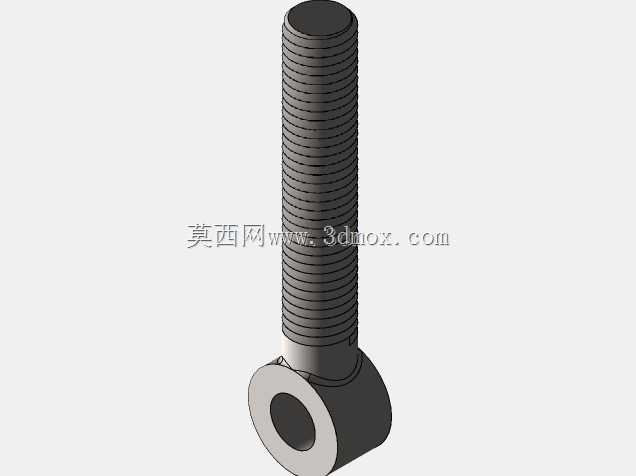

　　日常保养时可以直接加注润滑脂，不需要拆解传动护罩。设备的网孔规格可以通过更换传动链轮、调整牵引行程来实现，适配25mm到100mm不同网孔尺寸的勾花网生产需求，网宽可以通过调整送线轮组的数量来适配，最大可以生产2米幅宽的网片，满足多数工程场景的网材尺寸需求。相比传统的人工编网作业，这款设备的编织速度可以达到每分钟6到8米，作业效率是人工的15倍以上，而且编织出的网片拧合点松紧一致，网孔均匀度远高于人工编织，不会出现局部网孔过大、拧合不牢散边的问题。在结构强度设计上，机架采用40*40方管焊接，焊接后做整体去应力处理，避免长时间运行出现机架变形，电机安装板做加厚处理，减少电机运行时的振动传递，保证拧丝动作的稳定性。送线架部分设置了阻尼张力调节结构，可以根据线材的硬度调整送线张力，避免硬度过高的线材送进时出现弹跳、错位的问题，也能防止软质线材送进时张力不足出现打卷、卡滞。设备的护罩部分采用薄钢板折弯制作，将皮带传动、齿轮传动的运动部件完全封闭，避免作业过程中线头、杂物卷入传动机构，也能防止操作人员误触运动部件发生安全事故。
