多姿态可调节作业操作人形机构设计

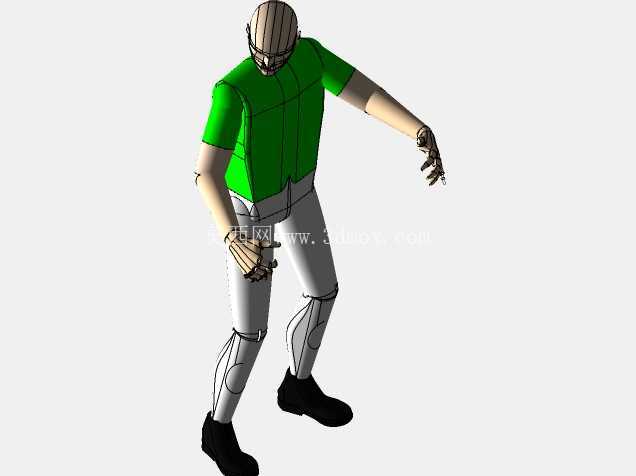

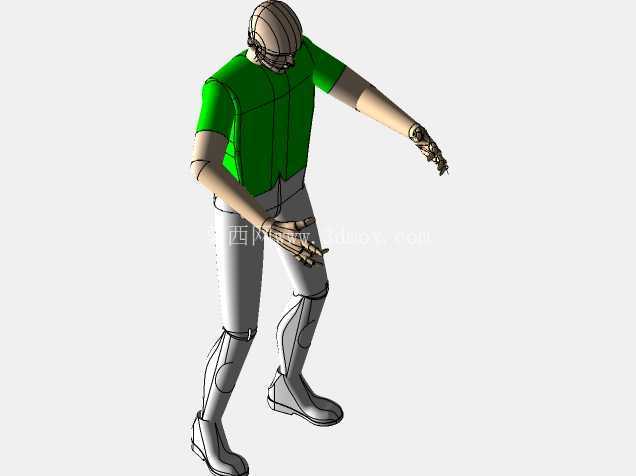

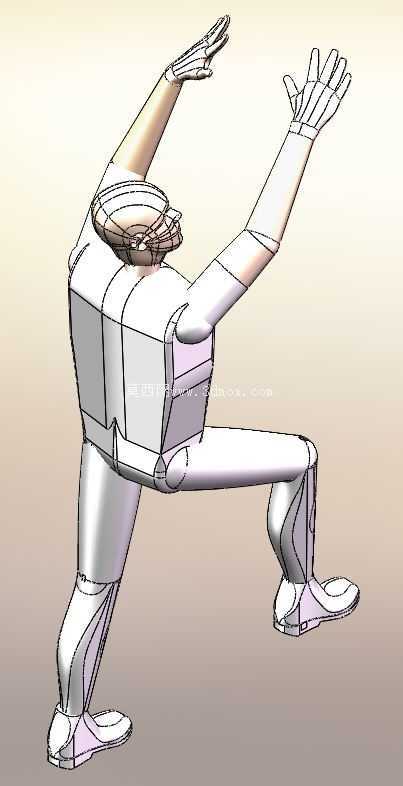

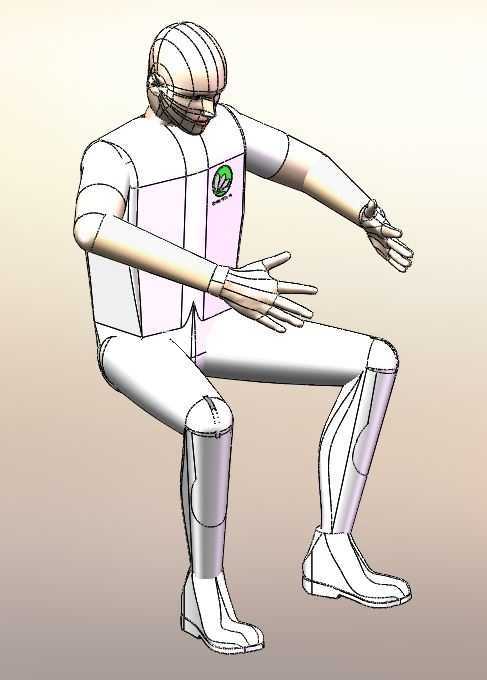

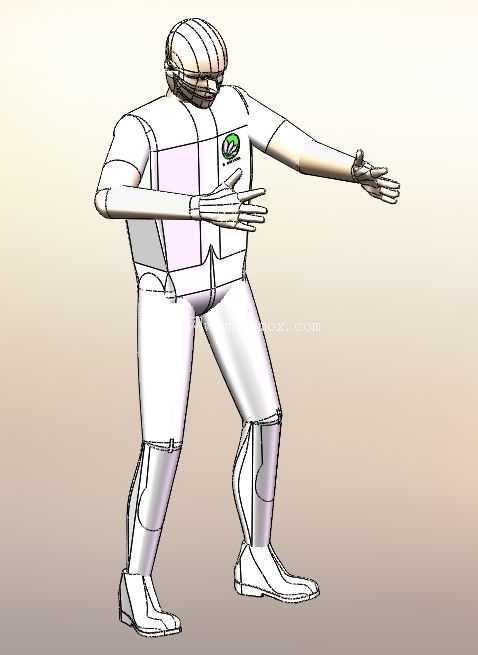

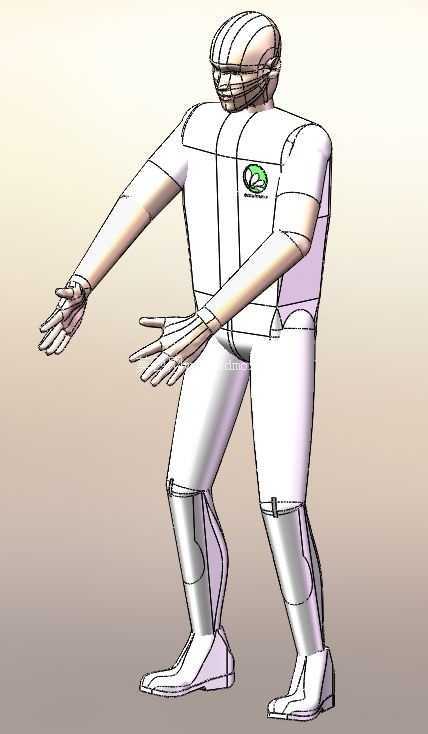

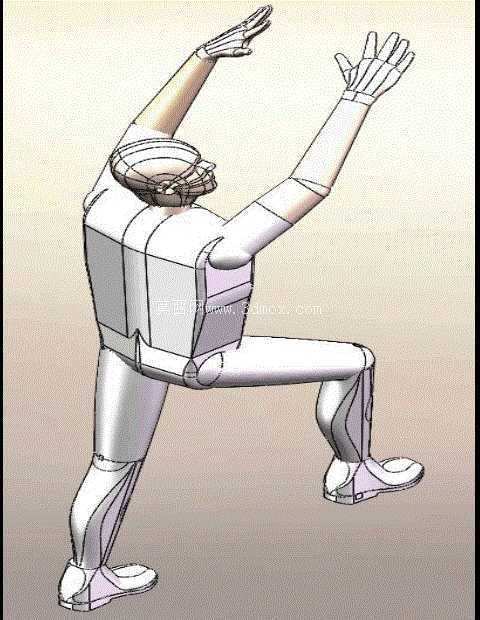

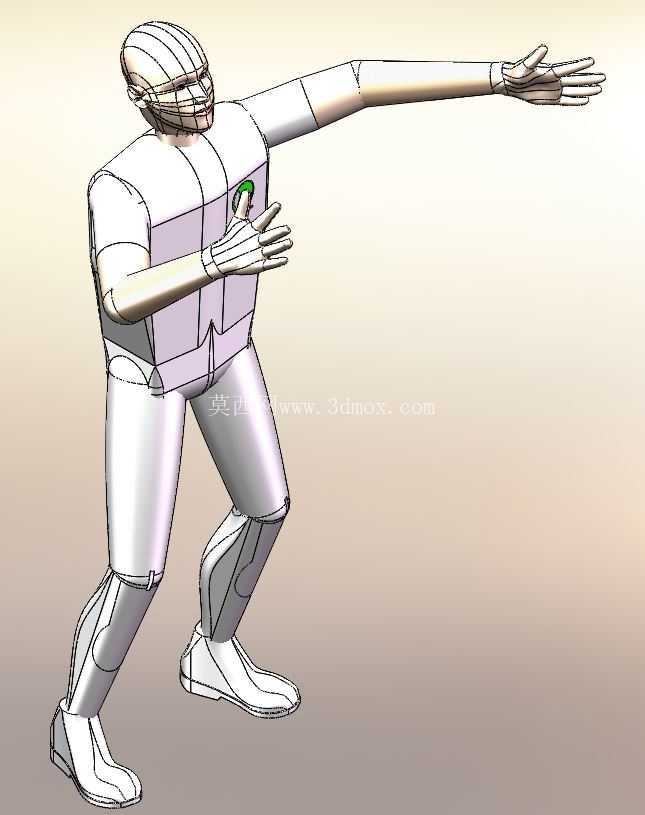

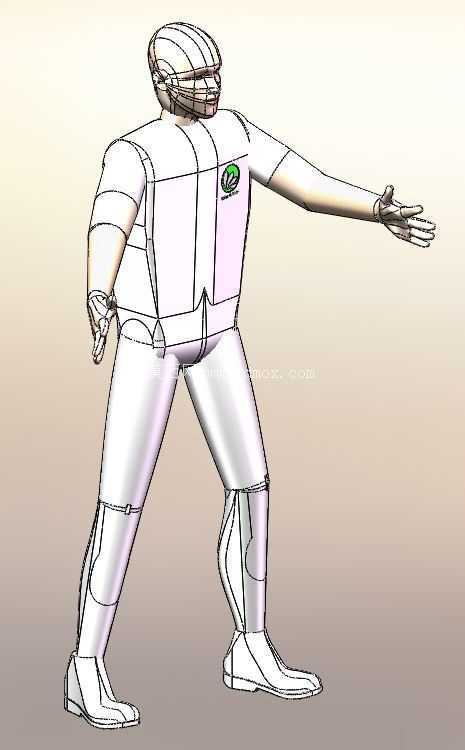

　　这套可多姿态调整的人形作业机构，核心定位是覆盖工业场景内各类人工操作姿态的模拟与适配，在产线人机工程验证、操作工位动作仿真、特殊作业姿态适配等场景下具备实用价值。不同于常规固定式工装夹具，该机构采用分段式仿生关节设计，从躯干、大臂、小臂、手腕到大腿、小腿、脚踝均设置了可锁止的转动副，每个关节的转动角度范围参考人体工学活动边界设定，大臂可实现前后180度、侧向90度的摆动，小臂可完成0到145度的屈伸动作，手腕处预留三个转动自由度，可模拟手部抬升、外展、下压等各类操作动作，下肢关节同样匹配人体下肢活动范围，可稳定维持蹲姿、侧身探身、抬手作业等多种常见工位姿态。

　　从实际应用场景出发，这类机构可用于装配工位的操作可达性验证，在新产线布局阶段，将机构调整至对应操作姿态，即可快速校验工具摆放位置、物料取放高度、操作按钮布局是否符合人工操作的舒适区间，避免后期产线投用后出现操作抬手距离过远、弯腰幅度过大引发的作业疲劳问题。也可用于特殊作业环境的动作模拟，比如狭小设备舱内的检修作业姿态验证，通过调整关节角度模拟检修人员探身、抬手拧动紧固件的姿态，提前预判舱内管路、部件是否会对检修动作造成干涉，优化设备内部的部件排布。

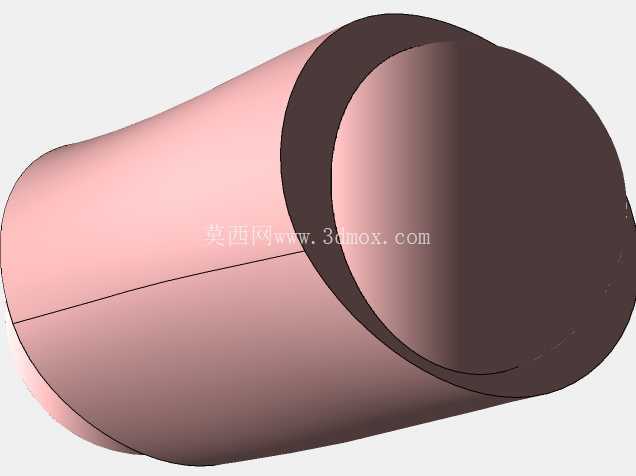

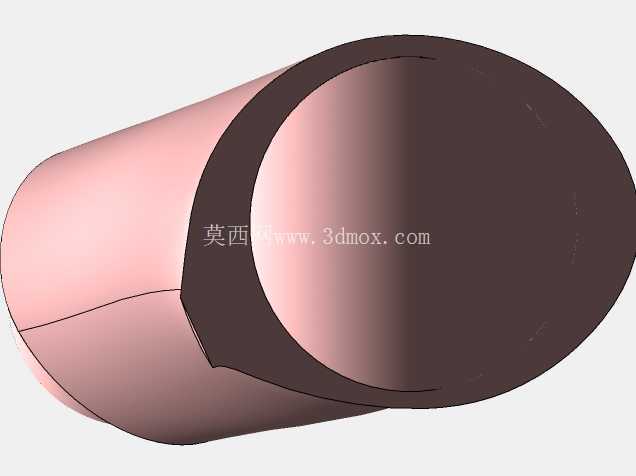

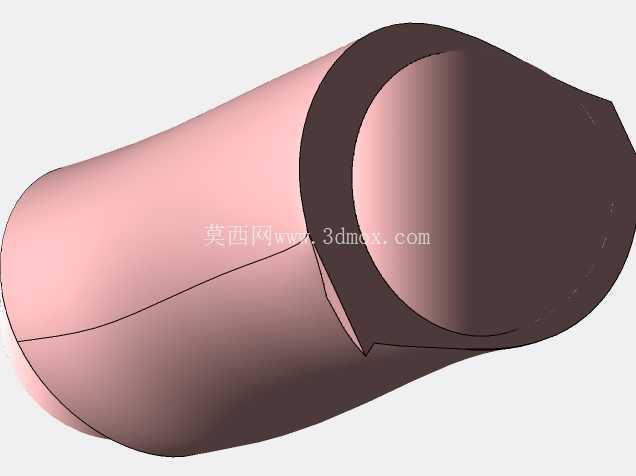

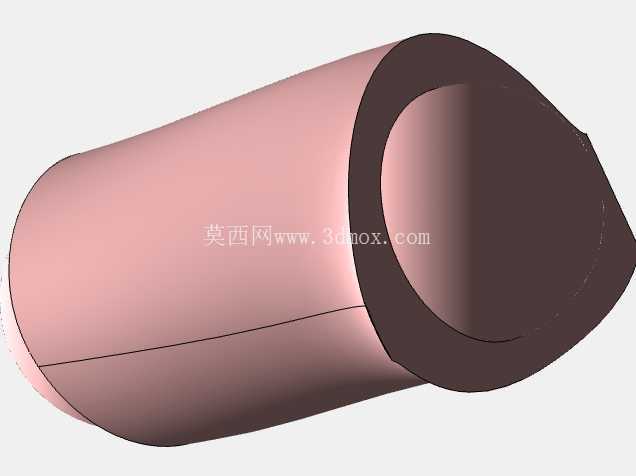

　　设计过程中，各关节的锁止结构采用了摩擦面加定位销的组合形式，调整姿态时可先松开定位销，将各段肢体转动至目标角度后，再插入定位销配合摩擦面锁止，可稳定维持姿态不会出现松脱下滑，躯干部分采用了分体式块体结构，在保证结构强度的同时预留了关节安装空间，整体重量控制在合理区间，方便在不同验证场景下挪动摆放。肢体的外形轮廓参考人体各部位的尺寸比例设定，肩宽、臂长、腿长均按照成年男性的平均人体尺寸建模，确保模拟出的操作空间范围与真实人工操作的边界一致，手腕末端预留了标准安装接口，可根据不同验证需求加装模拟手柄、扳手、焊枪等各类作业工具的模型，还原真实作业时的手部占用空间，让干涉校验结果更贴合实际工况。

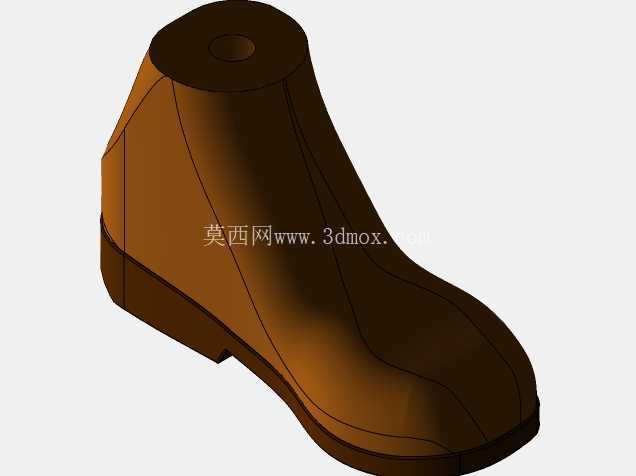

　　安装边界方面，该机构底部的足部设置了平整的安装基准面，可直接放置在水平工作台面或地面使用，也可通过足部预留的安装孔配合螺栓固定在模拟工位台架上，固定后整体重心在蹲姿、侧身等大角度姿态下仍落在足部支撑范围内，不会出现倾覆问题。各关节的转动副处均做了限位结构，避免转动角度超出人体正常活动范围导致模拟结果失真，比如颈部转动角度限制在左右各70度、上下俯仰各40度，避免出现不符合真实人体动作的姿态，保证工位验证的参考价值。在用于操作培训场景时，该机构可固定在标准实训台面上，调整至标准作业姿态后作为动作示范参照，帮助新入职操作人员快速掌握规范的作业动作要领，减少不规范操作带来的质量问题与安全隐患。不同于真人演示存在的姿态保持不稳定、个体尺寸差异问题，该机构的姿态调整后可长期固定，各部位尺寸为标准化人体参数，得到的验证数据具备更好的通用性与可复现性。
