乌尼莫克404带LED灯电动绞车前杠总成

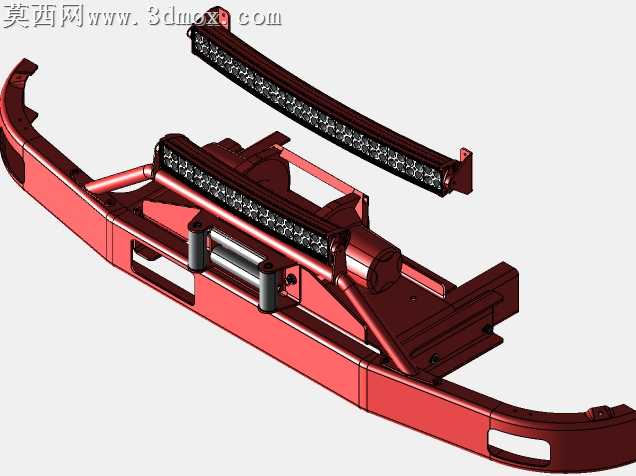

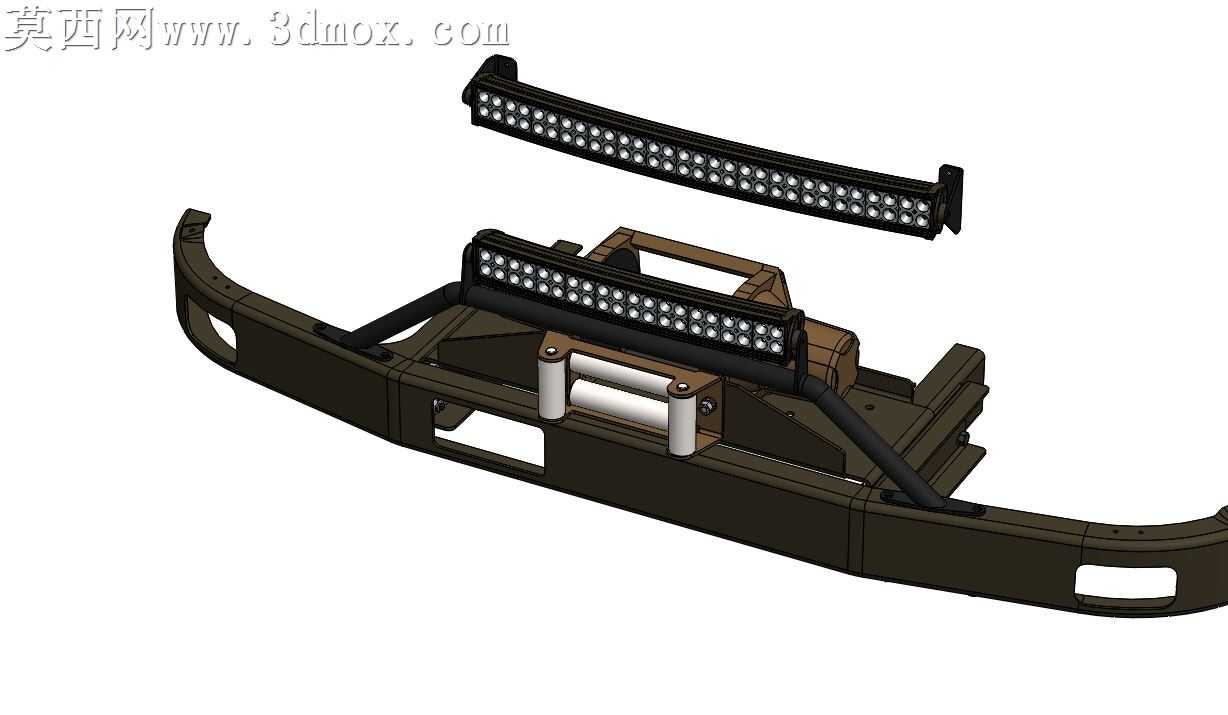

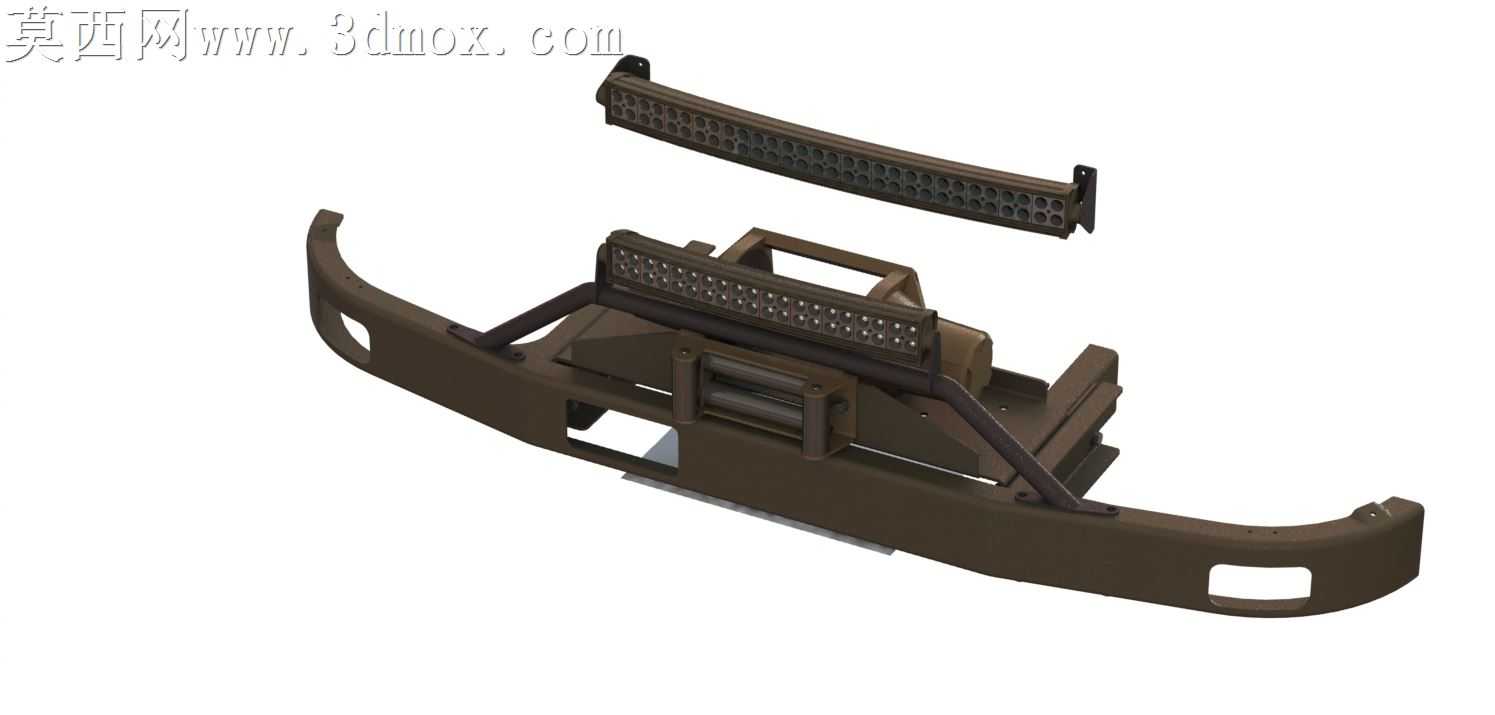

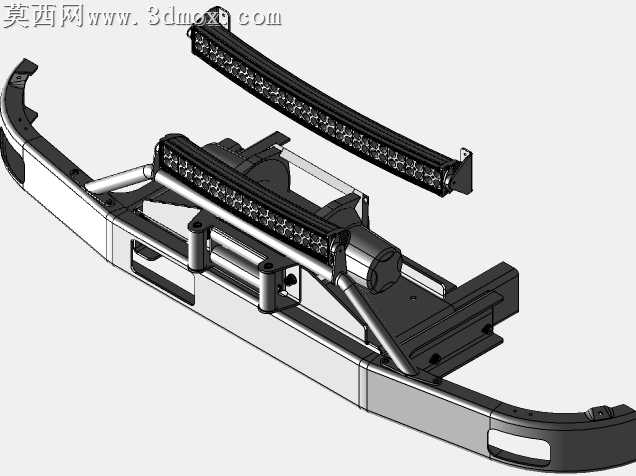

本作品为适配乌尼莫克404车型的带LED辅助照明的电动绞车集成前防护杠总成，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循实车装配尺寸逻辑，对每一处安装点位、连接结构都做了精准的尺寸约束，确保各部件之间无干涉、装配公差符合越野改装件的行业标准。模型构建阶段先从基础的防护杠主体入手，通过曲面拉伸、抽壳、倒角等命令打造出贴合原车前脸轮廓的杠体造型，杠体预留了牌照安装位、拖车钩安装孔以及绞车嵌入的下沉式安装腔，腔体内侧做了加强筋结构设计，提升绞车受力时的结构强度，避免越野拖拽工况下出现杠体变形的问题。绞车安装位两侧设置了金属导向滚轮组，滚轮采用镀铬金属材质，表面做了高反光金属材质渲染，还原真实镀铬件的镜面质感，滚轮轴与杠体支架采用螺栓紧固连接，每一处螺栓、螺母都做了精细化建模，还原标准紧固件的外形细节。LED照明部分分为上下两组长条射灯，上方独立的长条形射灯通过专属支架连接到车辆前格栅位置，支架采用圆管弯折成型，建模时通过扫掠命令完成管体结构，管体两端做了压扁打孔处理，分别对应杠体和格栅的安装点位；下方射灯直接集成在绞车上方的防护支架上，灯珠部分采用阵列方式完成单颗灯珠的排布，灯壳做了哑光黑磨砂材质渲染，灯珠表面赋予透明PC材质，添加轻微的发光效果模拟LED灯的通透质感，灯体散热鳍片也做了细节刻画，还原真实LED射灯的结构特征。材质渲染阶段，杠体主体采用哑光黑越野防护涂层材质，调整粗糙度参数还原磨砂颗粒质感，金属支架部分区分了碳钢喷塑和镀铬两种金属质感，不同部件的材质边界清晰，光影渲染时添加了环境反射效果，让整体模型的真实感更强。整体设计将前防护、电动绞车安装、辅助照明三个功能集成在一起，既保留了原车硬派越野的风格，又提升了车辆夜间越野的照明能力与脱困救援能力，所有安装结构都做了受力合理性验证，支架的管径、壁厚都参考越野改装的强度标准设定，避免出现应力集中的结构问题，各部件之间的连接逻辑清晰，可直接用于改装方案的效果展示与结构参考。
