塑料盖子注塑成型模具结构设计

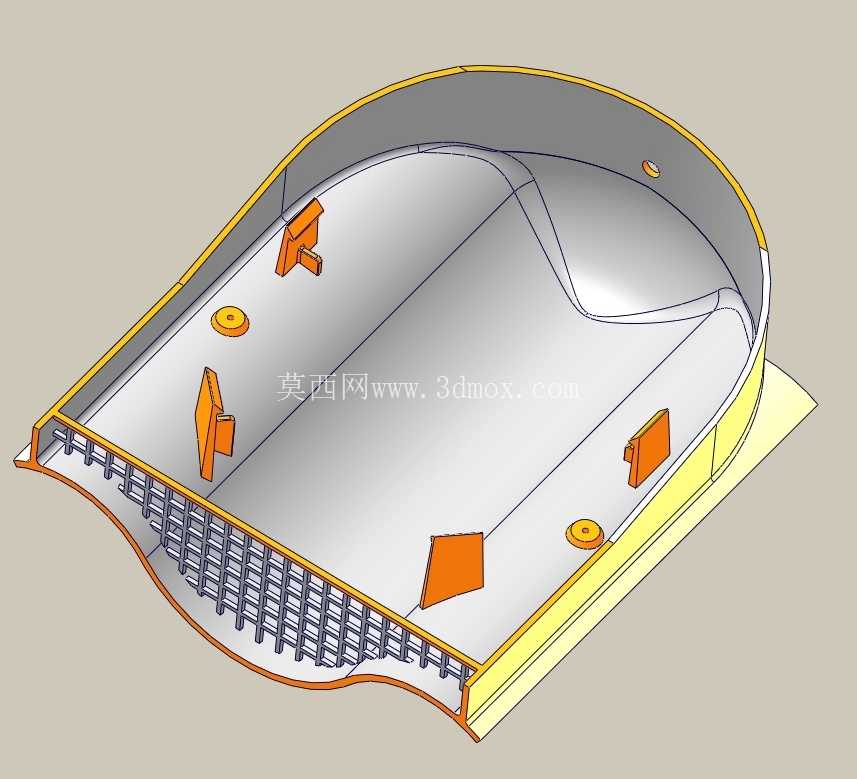

　　这套模具针对小型塑料端盖类零件的批量注塑生产设计，适配卧式注塑机安装使用，日常应用场景覆盖日用塑料制品、小型家电配套封盖、工业设备防护端盖等多类塑料盖件的量产工序，核心用途是完成熔融塑料的充型、冷却、顶出全流程，直接产出符合尺寸精度与外观要求的塑料盖成品。从结构设计逻辑来看，整套模具采用两板模基础结构搭配侧抽芯机构，适配盖子侧面可能存在的卡扣、侧孔类结构成型需求，避免强行顶出造成的塑件变形或表面拉伤。浇注系统采用侧浇口进料，浇口位置设置在盖体边缘非外观面区域，既可以保证熔融塑料在型腔内的流动填充平衡，减少盖体表面的熔接痕、缺料缺陷，也能降低后续浇口修剪的工序工作量，适配量产环节的效率要求。

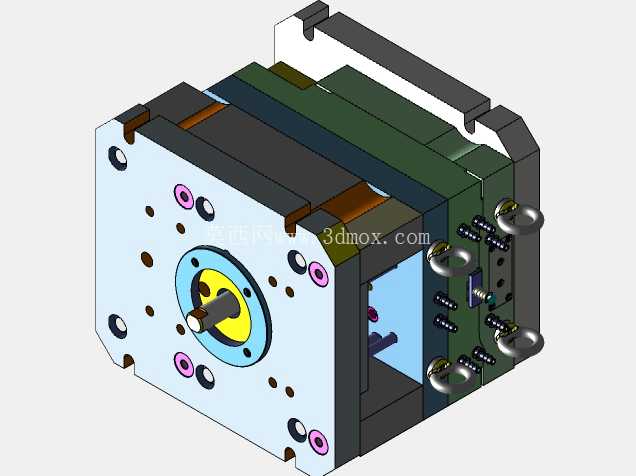

　　冷却系统采用多层环绕式水路设计，分别在定模型腔板、动模型芯板内布置独立冷却回路，水路距离型腔壁的距离保持均匀，避免出现局部冷却不均导致的盖体翘曲、尺寸超差问题，同时可以缩短单件成型周期，提升单位时间的生产效率。顶出系统采用多根顶杆均匀布置在盖体的边缘与加强筋对应位置，顶出力分布均匀，避免顶出过程中盖体出现顶白、顶穿缺陷，同时顶杆的排布位置避开盖体的外观面与配合面，保证成品的外观质量与装配精度。从安装边界来看，模具整体外形适配常规100-160吨锁模力的卧式注塑机安装尺寸，定模侧的定位圈、浇口套尺寸符合注塑机的标准接口规格，动模侧的顶棍孔位置、模具压板槽尺寸均按照通用注塑机的安装标准设计，无需额外改装即可直接上机使用。

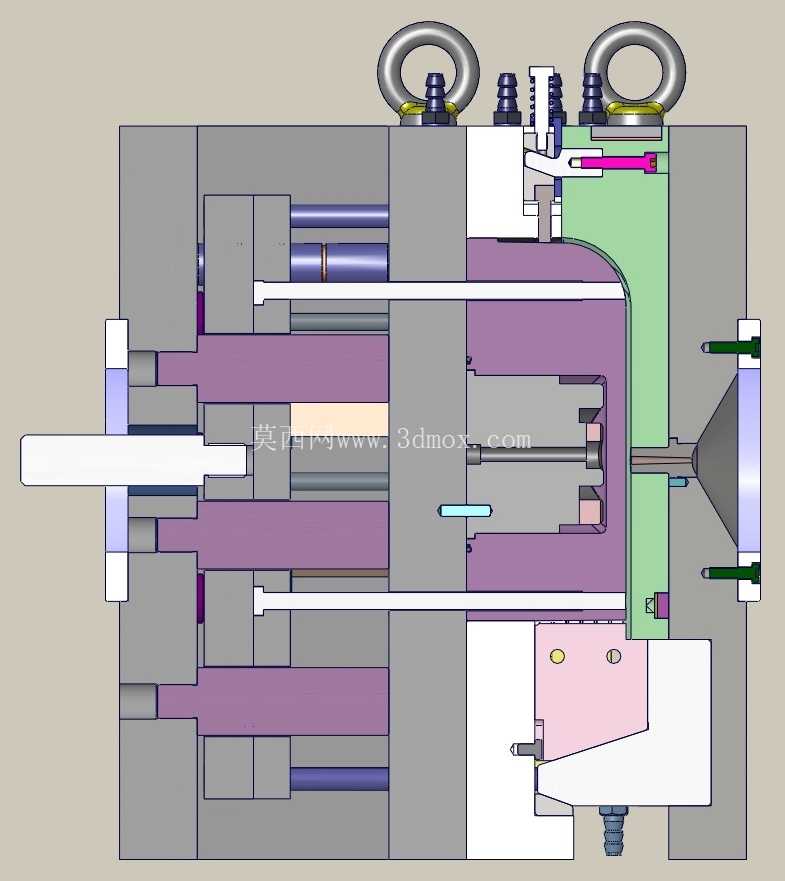

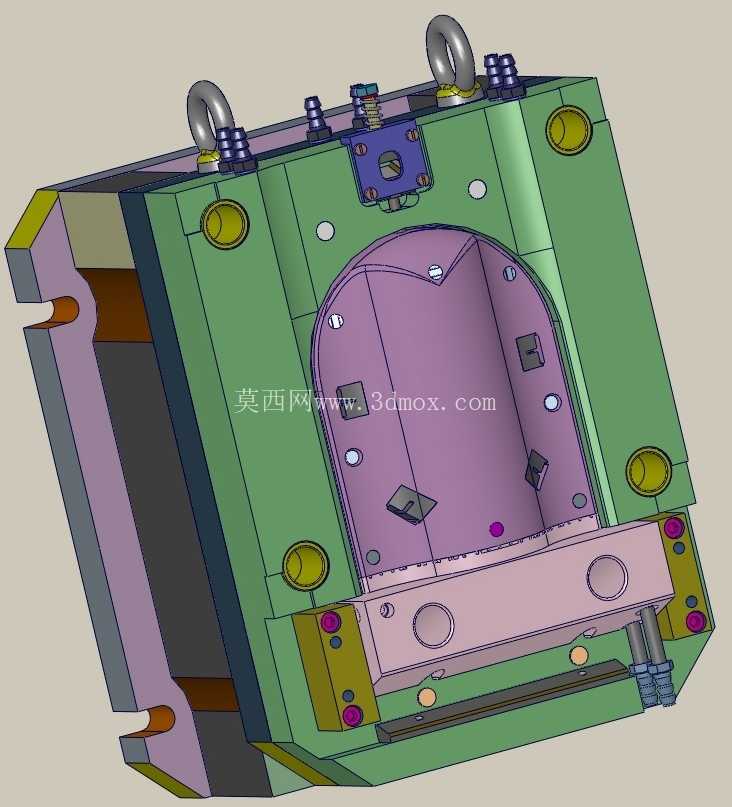

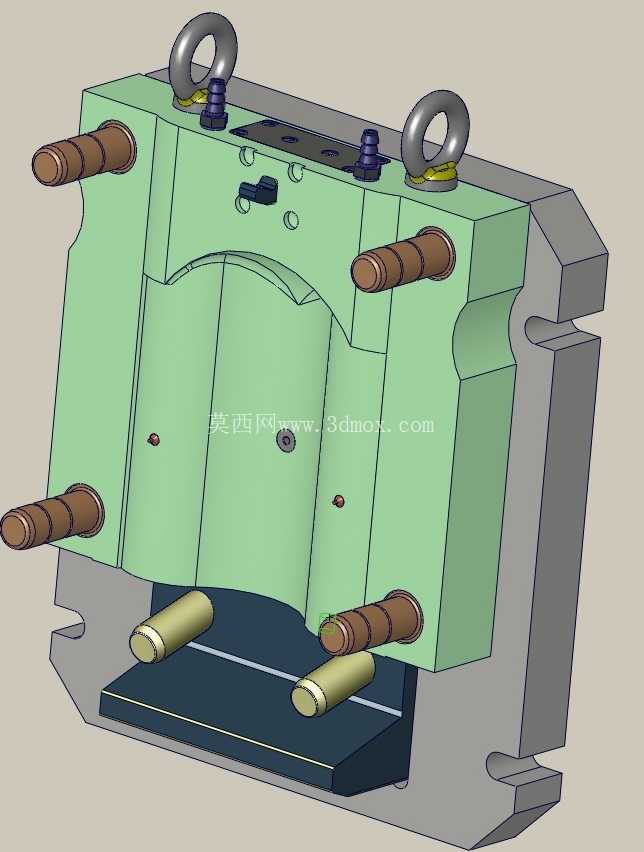

　　模具的分型面设置在盖体的最大轮廓处，分型面贴合紧密，合模时的锁模力可以有效抵消注塑过程中的型腔内压力，避免出现飞边、溢料问题。导向系统采用导柱导套配合结构，导柱布置在模具的四个角位，合模过程中可以保证动定模的精准对中，避免型腔错位导致的盖体壁厚不均问题，导柱导套采用耐磨材质制作，长期反复开合模也能保持配合精度，延长模具的整体使用寿命。侧抽芯机构采用斜导柱驱动的滑块结构，抽芯行程满足盖体侧凹结构的脱模需求，滑块上设置定位与锁紧结构，合模时锁紧块可以承受注塑过程中的侧向压力，避免滑块移位导致的侧成型面尺寸超差，开模时斜导柱带动滑块平稳退出，不会刮伤盖体的侧面成型面。

　　整套结构在设计时充分考虑了加工与装配的工艺性，各个模板、镶件的拆分符合常规机加工的工艺要求，易磨损的成型部位采用镶拼式结构，后续维护更换时无需整体更换模板，降低模具的长期使用成本。
