Tekton星形键组T6-T50配套收纳托架设计

这套星形键组配套收纳结构，主要面向机加工车间装配工位、设备维保现场、家用五金工具收纳场景使用，日常作业中，不同规格的L型星形键零散存放极易出现规格丢失、拿取错配的问题，尤其是在设备拆装、模具维保这类需要频繁更换紧固件规格的作业场景里，翻找对应规格的工具往往会占用不少有效作业时间，这套托架结构就是针对这类痛点做的适配设计。

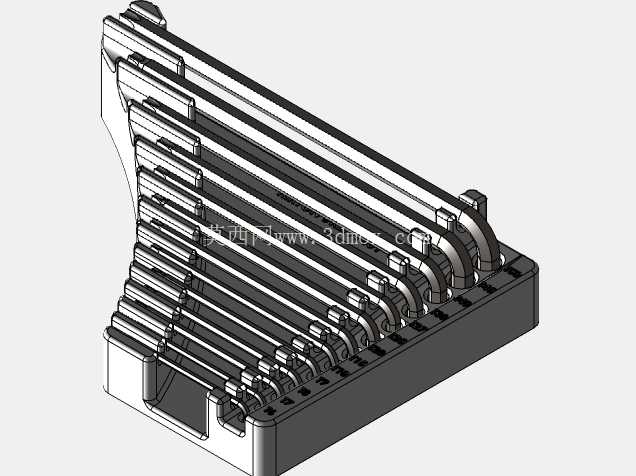

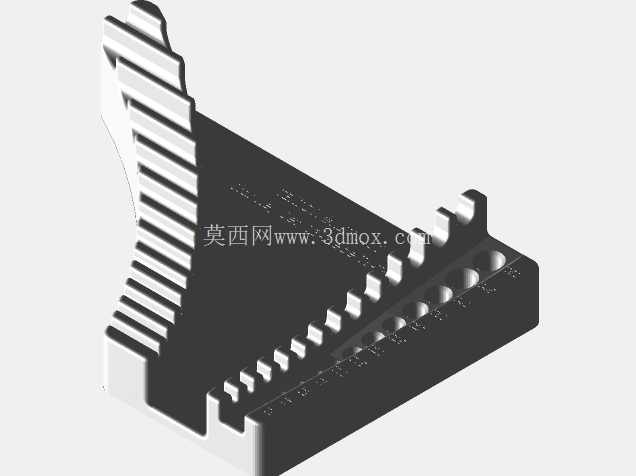

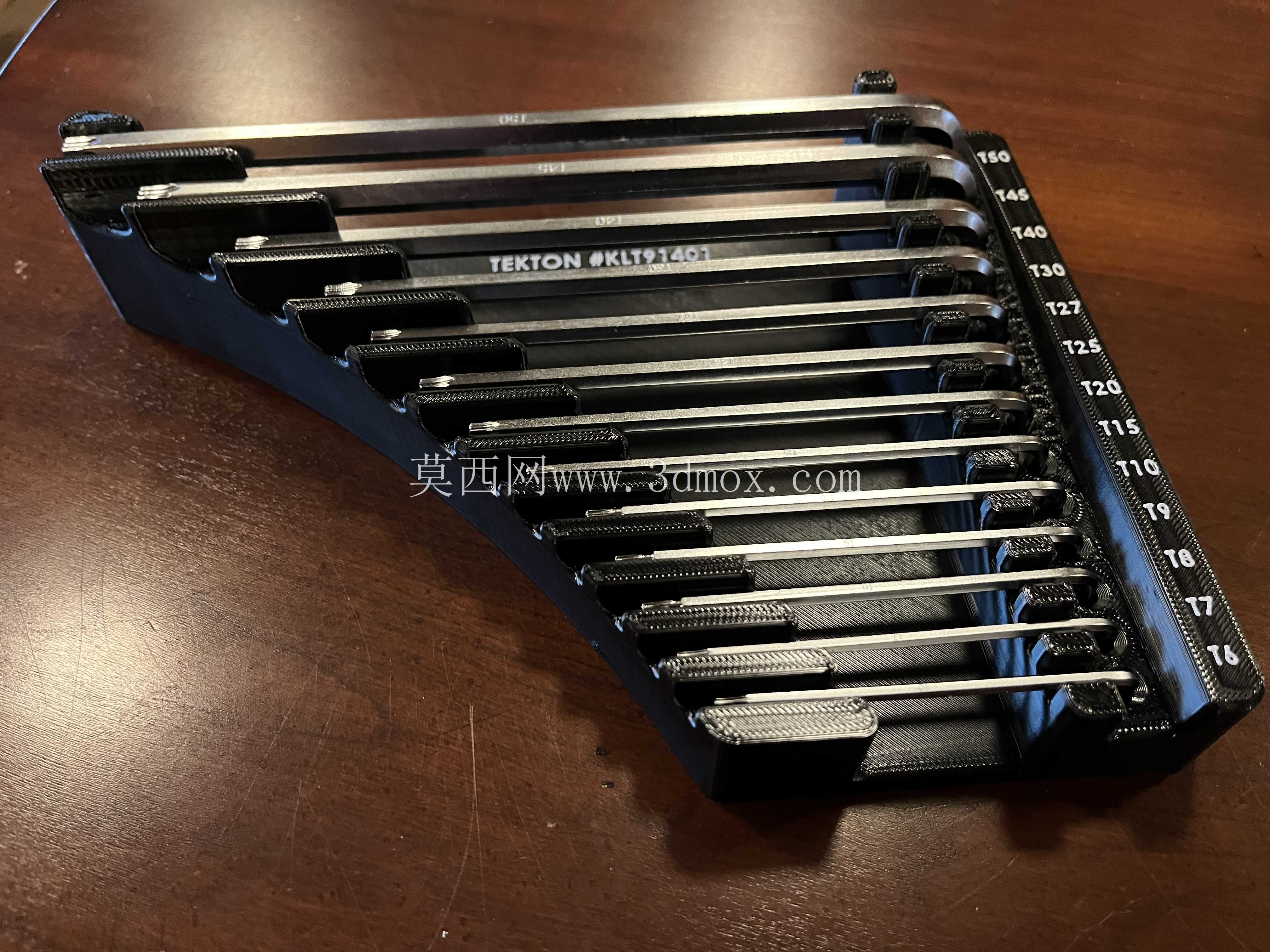

从功能特性来看，托架采用阶梯式斜向排布的卡槽结构，每一个卡槽对应一个规格的星形键，卡槽侧边直接刻印对应规格的数值标识，作业人员拿取时无需逐个核对工具上的钢印，视线扫过侧边刻度就能快速定位需要的规格，斜向排布的结构也让工具取放时不会和相邻规格的工具发生干涉，哪怕是戴劳保手套操作也能顺利单手持取放回。卡槽内部做了微凸的卡位筋条，和星形键短边的滚花部位形成过盈配合，日常移动托架、甚至倒置托架的时候，内部的工具也不会滑落脱出，同时卡位的力度控制在合理范围，取放时不需要额外施加过大的拔取力，兼顾固定稳定性和操作便捷性。

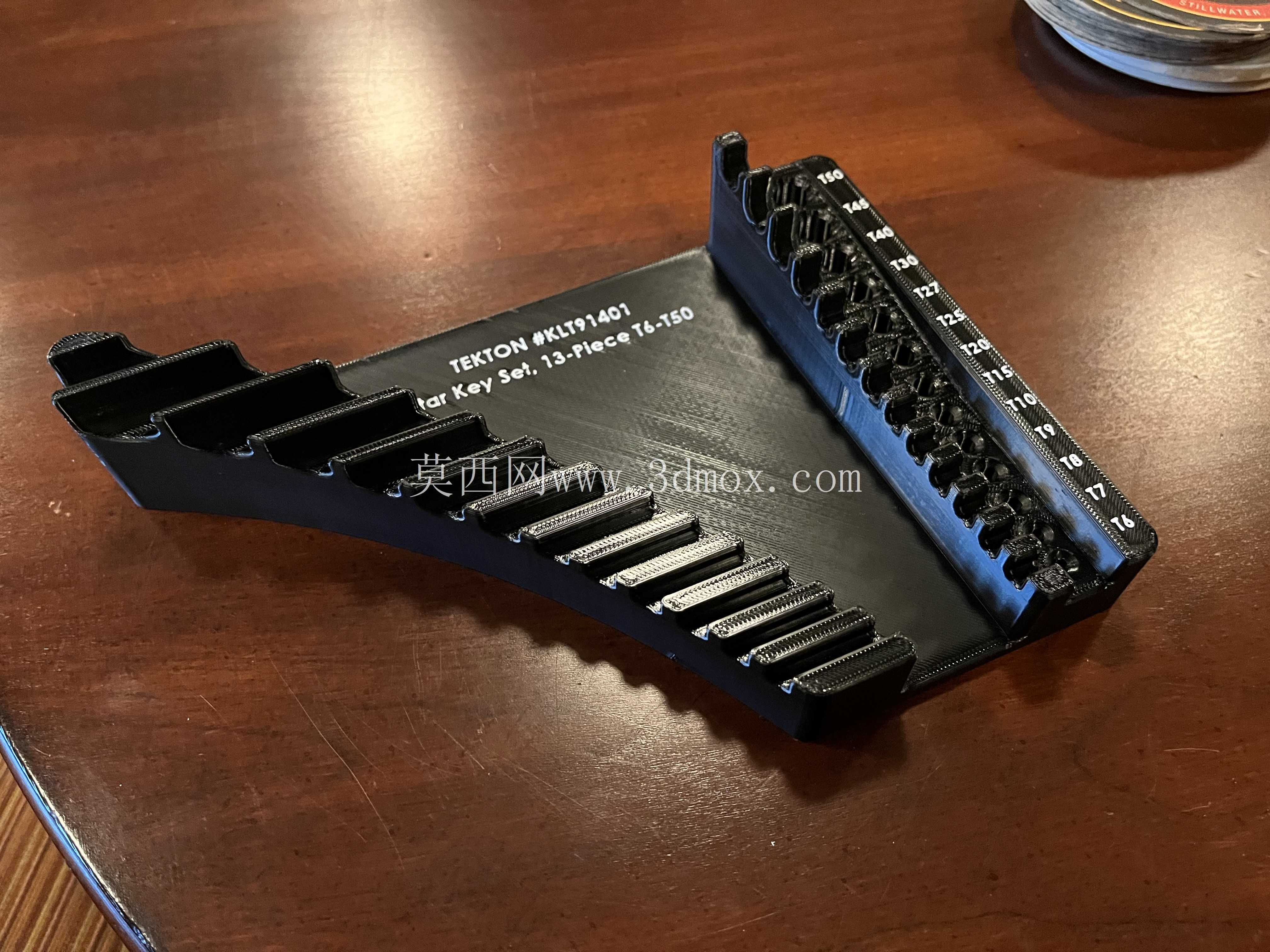

设计过程中首先完成了全系列T6到T50规格L型星形键的实物测绘，重点核对了每一个规格的杆径、长短边长度、弯折处圆角、驱动端外形尺寸，因为不同批次的量产工具可能存在毛坯尺寸的公差波动，建模时特意给卡槽的宽度和深度预留了0.2mm的适配余量，避免个别尺寸偏上限的工具无法顺利卡入。托架整体的排布逻辑按照规格从小到大依次从最前排往后排阶梯抬升，每一排的高度差刚好让后排工具的标识区域不会被前排工具遮挡，托架最右侧的刻度标识区做了下沉式的刻字槽，后期可以通过填漆的方式让规格数值更醒目，长期使用摩擦也不会让标识磨损失效。

安装边界和外形尺寸方面，整套托架放置在工作台面时的底部投影尺寸适配常规工具车抽屉的内部净空，不需要额外打孔固定，直接平放在抽屉内或者工作台边缘即可使用，底部做了0.8mm深度的防滑胶条安装槽，用户可以自行粘贴防滑胶条，避免拿取工具时托架整体移位。托架最外侧的边缘做了R3的圆角处理，没有尖锐的棱角，日常拿取挪动的时候不会刮擦台面或者划伤手部。每一个卡槽的位置都对应工具的重心位置，卡入后工具的长边保持水平状态，不会出现一端歪斜翘起的情况，整体排布整齐的同时也能最大化利用收纳空间，相比传统的插套式工具收纳，这种阶梯式排布的结构能让所有工具的规格标识同时处于视线范围内，不需要翻找抽拉就能快速定位。

建模过程中对每一个卡位的受力点做了简化处理，不需要额外的卡扣或者活动结构，一体打印或者机加工都能直接成型，没有装配环节，生产制作的门槛很低。针对3D打印的使用场景，建模时所有的壁厚都设置在2mm以上，摆放打印时不需要添加过多支撑，仅在卡槽的内凹位置添加少量易拆除的支撑即可，打印完成后简单打磨就能直接投入使用。需要注意的是，模型中星形键的驱动端结构仅做视觉参考，实际生产托架时不需要加工这部分结构，只需要保证卡槽和工具杆身的配合尺寸准确即可，哪怕不同品牌的同规格星形键存在小幅尺寸差异，预留的适配余量也能满足通用适配的需求，不需要针对单一品牌的工具做单独的尺寸调整。
