铣床虎钳配套铣削定位止动工装结构

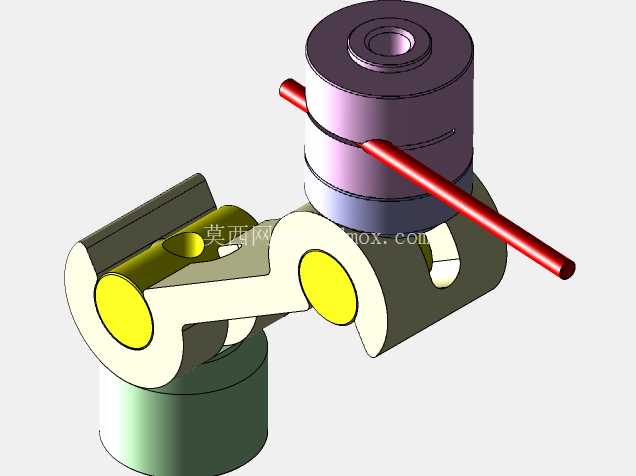

　　在常规立式铣床的小批量零件铣削作业场景里，虎钳作为通用夹持部件，往往会遇到工件定位后需要快速锁定进给位置、避免加工过程中钳体位移或进给超程的需求，这款配套虎钳使用的止动结构，正是针对这类现场加工痛点设计的实用工装。从结构组成来看，整套止动装置分为固定基座、联动摆臂、操作杆与锁紧压合几个核心部分，固定基座采用圆柱式安装结构，可直接适配铣床工作台的标准T型槽安装位，安装时无需对原有虎钳结构做破坏性改装，只需将基座卡在T型槽内预紧，调整到对应虎钳的行程限位位置即可完成初步固定，安装边界完全覆盖常规125mm、160mm口径机用虎钳的工作台安装区间，不会和虎钳本身的锁紧手柄、工件夹持区域产生运动干涉。设计时没有采用复杂的齿轮齿条或者液压锁紧结构，而是用了双铰接点的摆臂传动结构，摆臂两端的铰接孔做了耐磨衬套镶嵌处理，长期反复扳动操作也不会出现铰接间隙过大导致的锁紧失效问题，操作杆采用贯穿式圆钢设计，操作人员站在铣床操作位无需俯身，伸手就能扳动操作杆完成止动锁紧或者释放动作，操作行程控制在15度扳动角度范围内，单手即可完成操作，不会额外增加加工过程中的辅助操作时长。

　　实际使用时，当虎钳带动工件移动到预设的铣削加工位置，扳动操作杆带动摆臂转动，摆臂末端的压合块会紧紧抵在虎钳的固定基座侧面，依靠铰接结构的过中心自锁特性实现位置锁定，不需要额外拧动锁紧螺栓，锁紧力可以通过摆臂上的调节螺钉做微调，针对不同材质的虎钳基座接触面，可以调整压合块的伸出量，既保证锁紧后虎钳不会在铣削力作用下产生位移，也不会因为压合力过大在虎钳基座表面留下压痕损伤。整套结构的外形做了倒角处理，所有外露的棱边都倒了R2以上的圆角，避免加工过程中操作人员走动或者更换工件时被尖锐棱边刮伤，压合块的接触面做了网纹滚花处理，增大接触摩擦力的同时，也能避免长期使用后接触面打滑导致的止动失效。

　　和传统的T型槽螺栓锁紧挡块相比，这套止动结构不需要每次调整位置都反复松紧T型螺栓，调整位置时只需抬起操作杆解除自锁，就能沿着T型槽滑动到需要的位置，扳下操作杆即可完成锁定，辅助装夹调整的时间能缩短六成以上，尤其适合多工位、频繁调整铣削位置的小批量零件加工场景。在结构强度校核上，固定基座和摆臂都采用了45号钢调质处理，表面做发黑防锈处理，能够承受铣削加工时最大800N的侧向切削冲击力，不会出现结构变形或者断裂的问题，操作杆采用冷拉圆钢制作，表面做镀铬处理，长期接触切削液也不会生锈，铰接位置预留了润滑脂注油孔，日常维护时只需每月加注一次锂基脂，就能保证铰接结构转动灵活无卡滞。

　　安装时需要注意，固定基座的T型槽卡块要和工作台T型槽的间隙控制在0.1mm以内，间隙过大会导致锁紧后存在窜动量，影响铣削加工的位置精度，压合块和虎钳基座的接触面对齐度偏差不能超过2mm，否则会导致压合时受力不均，降低锁紧的可靠性。这套止动结构没有集成复杂的弹性元件或者易损件，整体结构简单可靠，即使是现场的机加工操作人员也能完成日常的维护和易损件更换，不需要专门的设备维修人员介入，非常适合普通机加工车间的铣床配套使用，不管是平面铣削、键槽铣削还是小型零件的成型铣削作业，都能通过这套止动结构快速锁定虎钳位置，提升加工过程的位置稳定性，减少因为虎钳位移导致的零件尺寸超差问题。
