小型龙门数控雕刻机结构设计方案

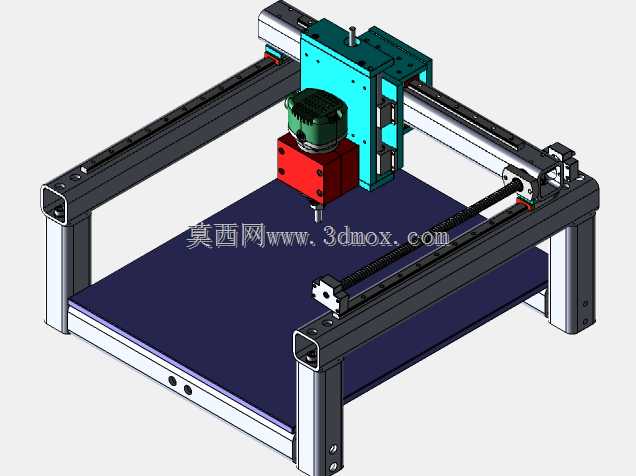

　　这套龙门式数控加工设备的整体构型，瞄准的是桌面级小尺寸工件的轻切削加工场景，常见于广告标识制作、木工小件雕花、PCB样板铣削、软金属轮廓加工以及教学实训环节，相比大型工业机床，它的占地尺寸压缩到了普通工作台可容纳的范围，不需要专门的设备基础，放置在平整的硬质台面上即可完成调平投入使用。从机架部分的设计来看，主体承力结构采用标准工业铝型材搭建，型材的槽道同时兼顾了结构连接和附件拓展的作用，四根立式支撑柱分布在平台四角，将两根纵向平行导轨抬升到加工平面上方，横梁跨接在纵向导轨的滑块之上，沿着Y轴方向完成前后进给，这种双侧支撑的龙门构型相比单悬臂结构，能在同等横梁跨度下获得更好的刚性，切削过程中横梁的颤振幅度更小，

　　加工出来的工件轮廓精度也更稳定。加工台面位于设备下部的框架内，台面表面预留了规整的装夹槽位，既可以搭配压板固定实木、亚克力、铝片这类常规工件，也能加装T型槽工作台或者真空吸附平台，针对不同材质的工件切换装夹方式，台面的有效加工范围覆盖了常见的小幅面加工需求，四周的框架边缘预留了足够的操作空间，换刀、清理切屑的时候不会和机架部件发生干涉。主轴单元安装在横梁的滑动溜板上，溜板沿着横梁上的直线导轨完成X轴左右方向的进给，主轴本身通过立式安装板固定，安装板上预留了多组调节孔位，可以根据加工需求调整主轴的伸出高度，适配不同厚度的工件，也能兼容不同外形尺寸的风冷或者水冷主轴。主轴下方的夹头部位正对加工台面，

　　刀具的走刀路径完全落在台面的有效加工区域内，不会出现超出行程碰撞机架的问题。传动部分的设计采用了同步带加直线导轨的组合，X轴和Y轴的传动带分别沿着横梁和纵向梁的方向布置，带轮的张紧结构直接集成在梁体的端部，不需要额外加装复杂的张紧支座，日常维护的时候只需要松开端部的锁紧螺丝就能调整皮带张紧度。Z轴方向的进给由主轴安装板上的竖向传动组件完成，负责带动主轴完成抬刀和下切动作，三轴的传动路径都做了居中布置，驱动力的作用线和导轨的承载中心尽量重合，减少偏载带来的滑块磨损。走线部分的设计也考虑了长期往复运动的需求，所有连接主轴和行程开关的线缆都从型材的内部槽道穿行，运动部位的线缆预留了足够的弯曲余量，

　　避免长期往复拖动出现线缆外皮磨损断裂的问题。设备的整体安装边界经过了紧凑化优化，机架的外轮廓没有突出的外接部件，电控部分可以挂载在机架后侧的型材槽位上，不会额外占用过多的侧向空间，进料方向可以从设备的前侧和左右两侧送入工件，长尺寸工件也能部分伸出平台之外完成局部加工。在结构设计的细节上，所有运动部件的行程末端都预留了硬限位安装位，可以加装限位挡块或者行程开关，避免调试过程中出现超程脱轨的问题，铝型材的连接部位采用内置角件和螺栓锁紧，连接强度足以应对轻切削场景下的振动载荷，不需要额外做焊接加工，后期如果需要拓展加工行程，只需要更换对应长度的型材和传动部件就能完成改装，整体的模块化程度很高，不管是用于自制设备的结构参考，还是作为小型数控设备的教学演示模型，都能清晰展示龙门式数控加工设备的核心结构逻辑。
