铣床用弧形千分表夹持固定支架

　　在铣床加工现场，指示表的可靠固定往往直接影响找正、对刀和尺寸复核的稳定性。这个弧形支架的核心任务，就是把千分表或同类指示表稳定地约束在机床工作区域附近，使测杆能够沿需要的方向接近工件、夹具或运动部件，同时避免支架本身与刀具、压板、T型槽螺栓发生干涉。

　　从结构上看，主体采用弯曲的C形臂形式，而不是常见的直杆立柱。这种处理不是单纯为了造型，而是为了在有限空间内形成跨越能力：一端连接固定基座，另一端承托表杆，中间弧段让出工件轮廓、夹具边缘或机床运动路径。对于铣床台面而言，安装点不一定正好位于测量点正下方，弧形臂可以把表体引到更合适的观测位置，减少频繁移动磁力座或重新装夹的次数。

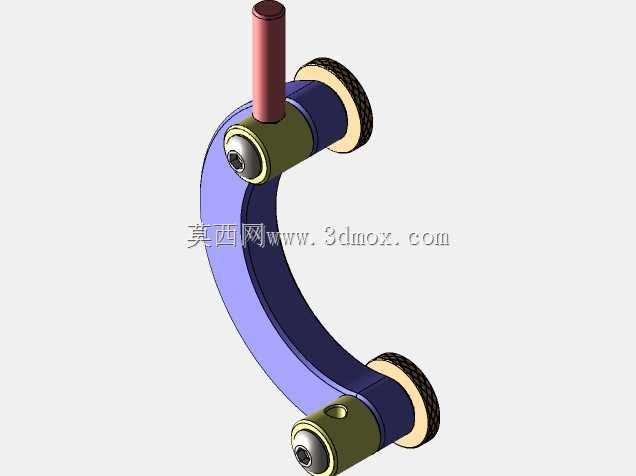

　　支架两端设置了带锁紧功能的夹持头，内部孔位用于穿入表杆或连接杆，外侧旋钮负责夹紧。夹持孔与表杆之间应保持合理配合，既要保证拆装顺畅，又要在锁紧后不产生明显滑移。端部采用金属套与旋钮组合，旋钮外缘做滚花处理，操作者戴手套也能施加足够扭矩。上端竖直孔用于安装千分表测杆，方向与臂体形成近似正交关系；下端夹持结构则可根据现场需要连接接长杆、磁力座或其他支撑件。

　　设计这类支架时，首先要考虑受力路径。千分表本身质量不大，但测量过程中会受到触碰、振动和反复调整，臂体如果刚性不足，表针会出现漂移，读数就失去意义。弧形截面在两个方向上都具备一定抗弯能力，同时比整块实体支架更节省材料。壁厚过渡应尽量连续，在弯弧区域避免突变，以免热处理或长期受力后产生应力集中。夹持头与弧形臂的连接处是薄弱环节，需要适当增加局部厚度，并保证同轴度，使锁紧力能够均匀传递到表杆上。

　　实际使用中，支架的安装边界比外形尺寸更值得关注。上端表杆装夹后，测头会继续向外伸出一段距离，因此模型中竖直圆柱只代表夹持段，真实工作包络还要加上表体和测头长度。下端连接部位同样会引入外部基座或接长杆，布置时不能只看弧形臂本身，而应把整套表架系统作为一个整体校核。铣床工作区域内，刀具旋转、工作台移动和升降台动作都可能压缩可用空间，弧形外侧面应尽量远离切屑飞溅区，内侧则要保证不会压碰已加工表面。

　　该支架适合用于工件找正、夹具校正、主轴进给方向检查以及工位间重复性测量。与直杆支架相比，它的优势在于绕行和避让；与柔性蛇形管支架相比，它的位置重复性更好，锁紧后不易因切削振动而缓慢下垂。对于需要频繁更换测量位置的场合，可在下端配置标准连接杆，使支架在不同基座间快速转移；对于固定工位，则可将下端直接连接到专用夹具或机床附件上，进一步提高整体刚性。

　　三维建模时，弧形臂应先建立中心轨迹，再沿轨迹扫掠出主体截面，这样便于后续调整弯曲半径和跨距。两端夹持头建议分别建立独立子装配，保留孔、锁紧螺钉和旋钮的配合关系，方便在工程图中标注形位公差。滚花旋钮不必追求完全还原纹理细节，但应表达出外径、厚度和夹持范围，因为这些尺寸决定了操作空间。装配完成后，应模拟表杆插入极限位置和测头伸出状态，检查支架弧段是否与表体、工件或压板发生碰撞。

　　从维护角度看，夹持孔长期使用后可能因金属表杆摩擦而磨损，设计时可在孔内增加衬套，使易损部位可更换。锁紧螺纹应选择标准规格，便于现场替换旋钮或螺钉。弧形臂表面若经过发蓝、发黑或喷丸处理，可在车间环境中提高防锈能力；夹持孔内壁则应保持较高光洁度，避免划伤表杆。整体结构不需要复杂调整机构，重点在于把刚性、夹持范围和避让能力平衡好，使其成为铣床旁稳定、顺手的测量辅助工装。
