铣床用百分表弧形固定支架结构

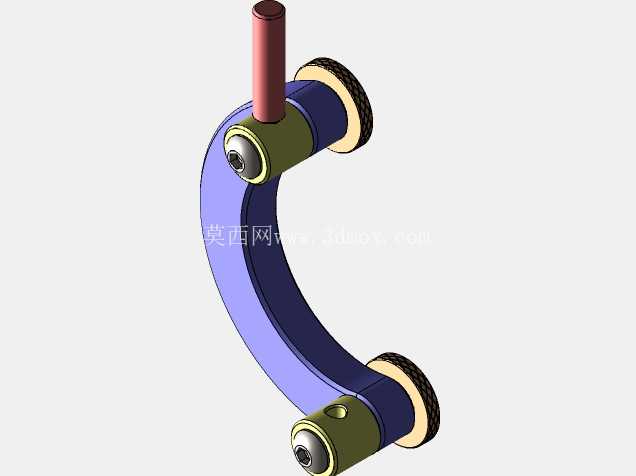

　　从实际使用场景来看，铣床加工时的切削振动会直接传递到工作台面，普通磁性表架如果吸附位置不当，很容易因为振动出现表座滑移、表杆抖动的问题，导致百分表读数跳变，影响检测精度。这款支架的两端都设计了带滚花纹理的锁紧调节结构，架体本身采用弧形弯臂构型，安装时可以根据检测位置的空间，调整两端铰接轴的旋转角度，让架体绕过加工区域的障碍物，将百分表的测头精准对准需要检测的工件表面或者机床运动部件。架体上端的安装孔用于固定百分表的夹持套，孔位与铰接的调节轴垂直，保证百分表装入后测头的进给方向与检测面保持垂直，避免因为测头倾斜带来的读数误差。在普通铣床的日常加工工序里，工件装夹后的找正、加工过程中的形位公差检测、进给机构的间隙校验等环节，都需要用到百分表完成位移量的精准读取，而百分表本身无法直接固定在机床床身、工作台或者主轴旁的结构上，这时候配套的固定支架就成了连接量具与机床的核心辅具。这款弧形结构的百分表固定支架，就是专门针对立式铣床、卧式铣床的常规检测场景设计的，区别于常见的直杆式磁性表架，它的弧形架体可以避开铣床工作台周边的突出压板、T型槽螺栓、工件装夹凸台等干涉结构，在有限的操作空间里完成百分表的架设。

　　两端的铰接部位都设计了锁紧旋钮，旋钮外圈的滚花结构不需要借助扳手，操作人员徒手就能完成锁紧操作，调整表架姿态的时候，只需要稍微松开旋钮，转动弯臂到合适角度后直接拧紧即可，整个调整过程不需要额外工具，适合加工现场快速调整的作业节奏。从安装边界来看，这款支架的整体弯臂曲率经过适配，安装后不会超出铣床工作台的常用操作范围，两端的铰接轴直径与常规铣床的表架安装座、辅助夹持块的安装孔匹配，不需要额外加工转接件就能直接装夹固定。架体的壁厚经过强度校核，在铣床常规切削振动的工况下，弯臂不会出现肉眼可见的形变，保证百分表架设后的稳定性。

　　设计过程中，特意将架体的受力路径做了优化，两端铰接点与上端百分表安装位的力线形成稳定的三角支撑结构，当百分表测头接触工件受到反作用力时，力会沿着弧形臂传递到两端的锁紧位置，不会在弯臂中部形成应力集中点，长期使用也不会出现架体变形导致的表位偏移。区别于通用磁性表架的多节杆调节结构，这款弧形支架的调节环节更少，每个锁紧点的接触面积更大，锁紧后的刚性更强，在检测铣床主轴跳动、工作台进给直线度这类需要高稳定性的检测项目时，读数的重复性更好，不会因为多节杆的连接间隙出现表针飘移的问题。

　　架体上的两个铰接端都预留了足够的旋转行程，既可以将百分表调整到朝向工作台上方检测工件平面度，也可以旋转角度朝向主轴侧面检测主轴径向跳动，还能调整到朝向工作台T型槽的位置，检测工作台的移动平行度，覆盖了铣床日常维护和加工检测的大部分常用表架架设需求。在实际加工现场，很多时候工件装夹后周边空间被压板、螺栓占用，直杆表架需要很长的伸出长度才能让百分表接触到检测面，伸出过长就会导致表杆刚性下降，切削振动时表针晃动明显，这款弧形支架可以顺着工件周边的空隙弯入检测位置，不需要过长的伸出量就能完成架设，大幅提升了表架的整体刚性，保证检测数据的可靠性。支架表面没有多余的突出结构，调整过程中不会刮碰到工件或者机床的操作手柄，滚花旋钮的尺寸设计符合徒手操作的人机工程要求，戴劳保手套操作时也能顺利完成松紧调节，不会出现旋钮打滑拧不动的情况。
