公制螺纹修复工具套件收纳托盘设计

在机加工、设备维保、汽修等日常作业场景中，螺纹修复是高频出现的作业需求，公制规格的丝锥、板牙作为螺纹修复的核心工具，往往因规格繁多、零散摆放出现丢失、错拿、磕碰损伤刃口的问题，直接影响作业效率，甚至因工具磕碰导致螺纹二次损伤，造成工件报废。这套收纳托盘的设计，正是针对公制Lang品牌Re-Threader螺纹修复套件的定制化收纳方案，适配桌面工具柜、移动维修工具箱的内置摆放需求，解决零散工具的规整存放痛点。

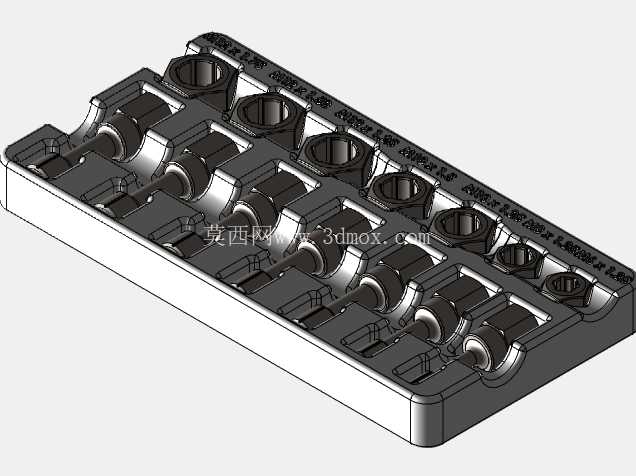

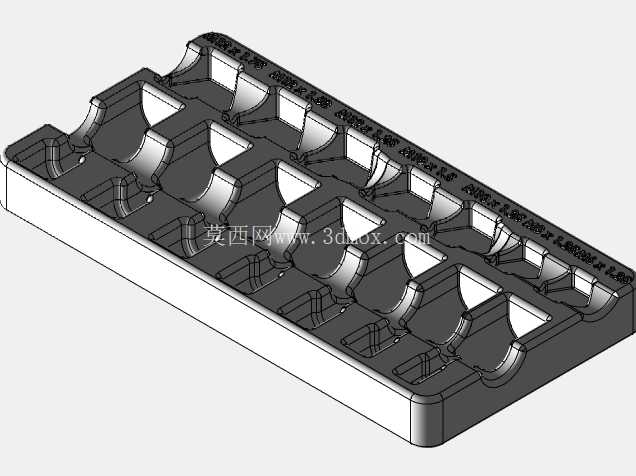

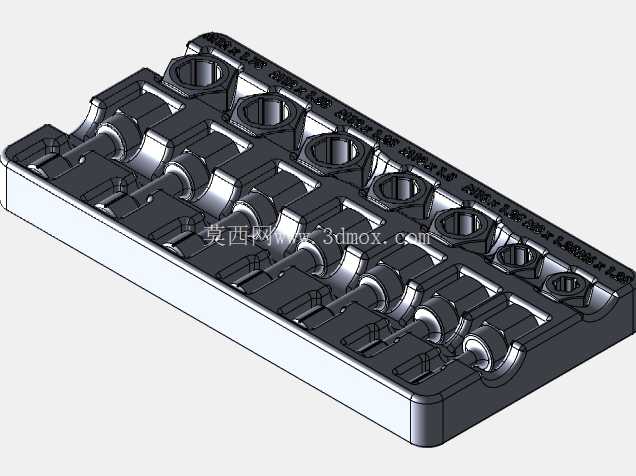

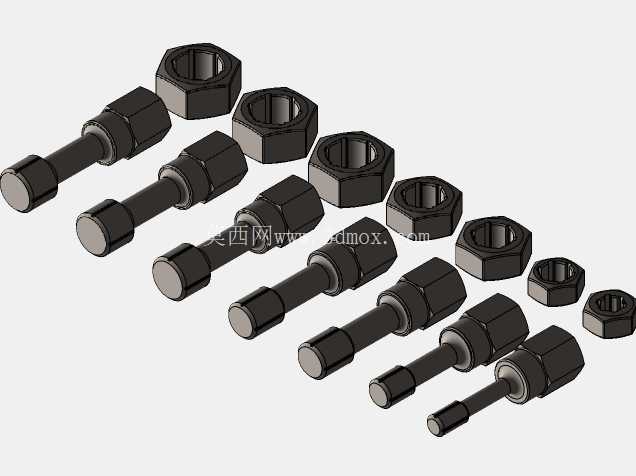

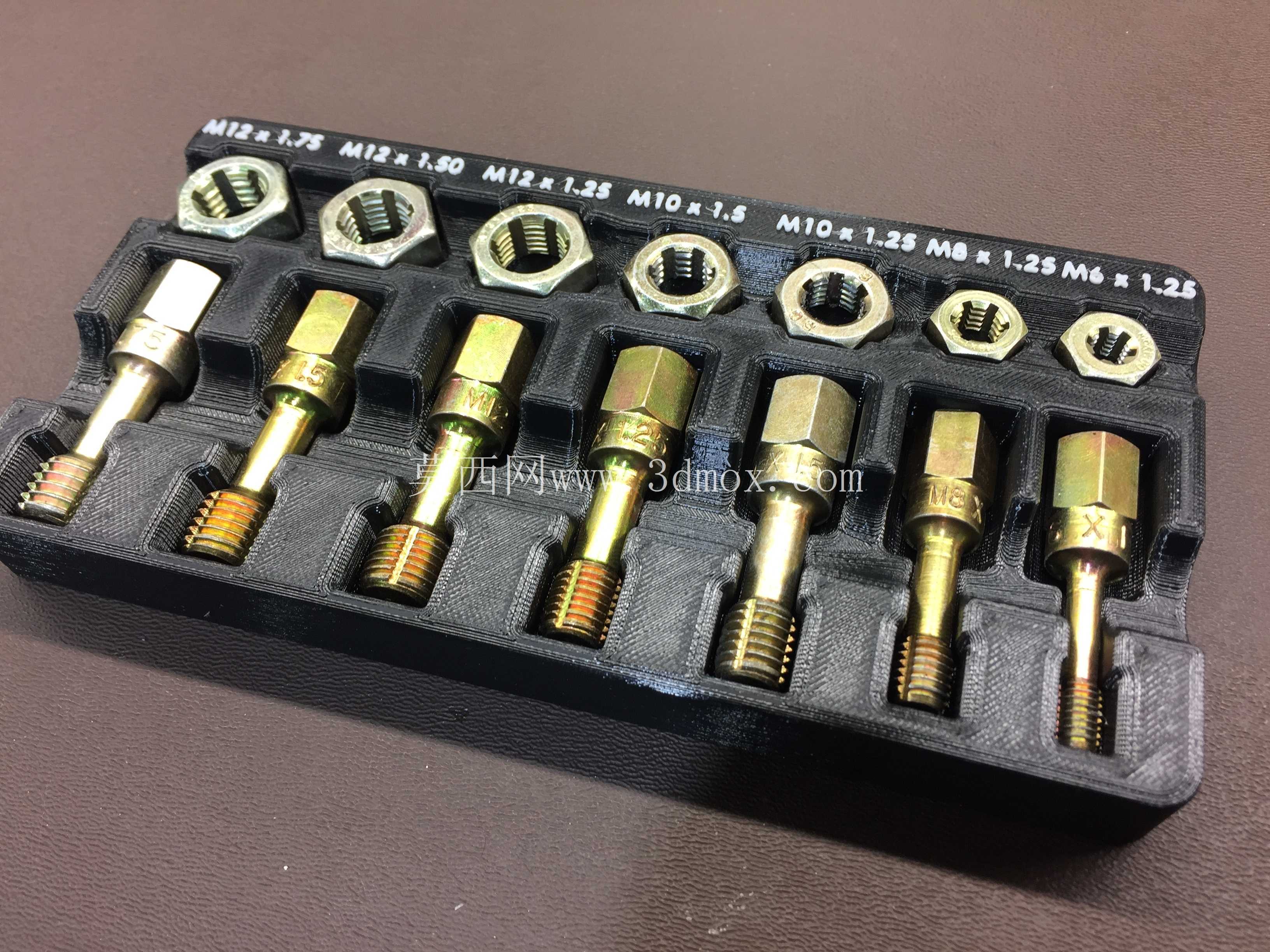

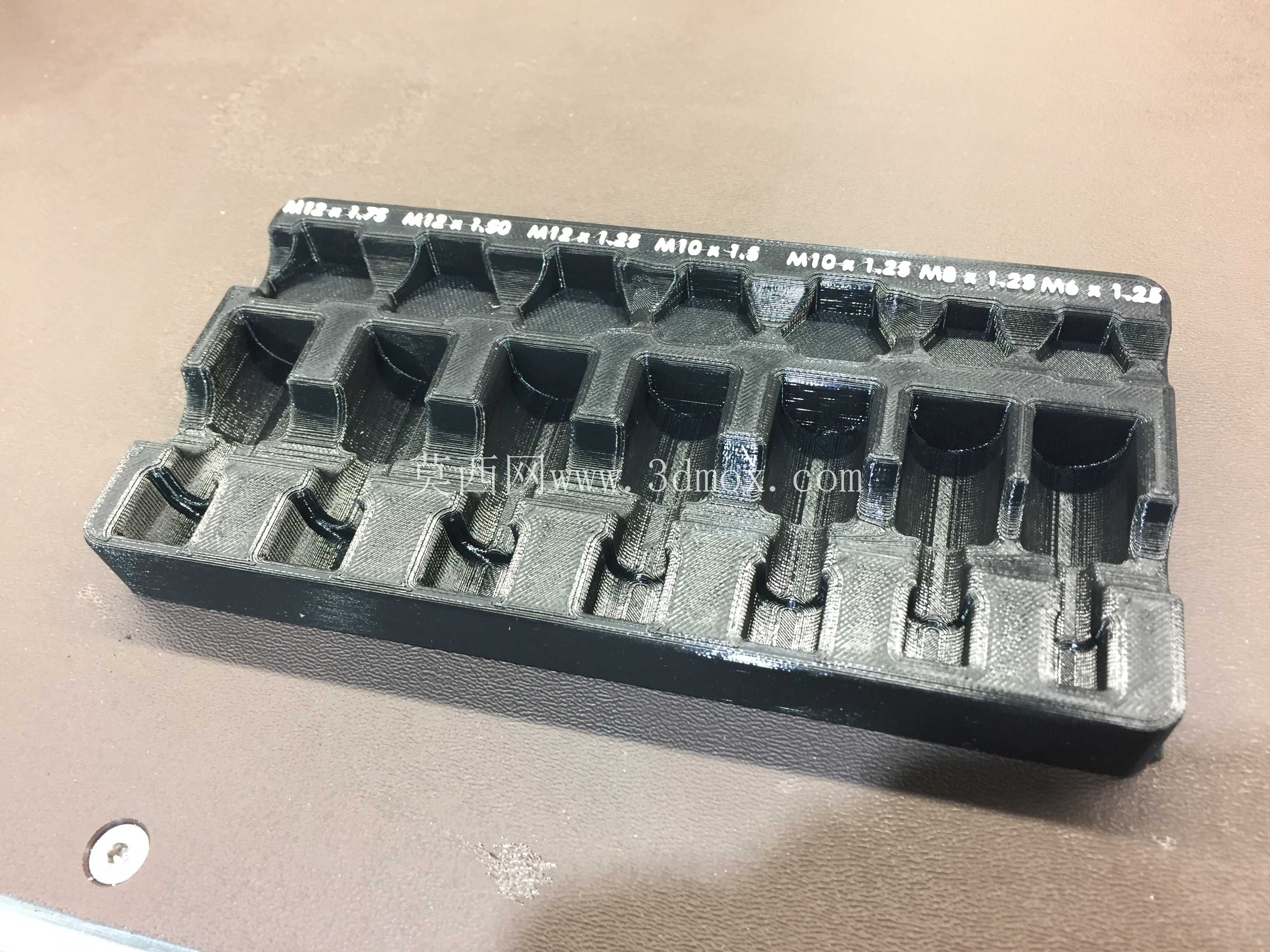

从实际使用场景出发，托盘采用嵌入式槽位设计，每个槽位的轮廓完全对应对应规格的板牙、丝锥端头的外形，槽位内部预留了磁吸安装空间，可嵌入强磁块，将金属材质的丝锥、板牙牢牢吸附在槽位内，即使在移动维修车转运、工具箱倾斜搬运的过程中，工具也不会从槽位中滑落混放。槽位的排布按照公制螺纹规格从大到小依次排列，对应M12×1.75、M12×1.50、M12×1.25、M10×1.5、M10×1.25、M8×1.25、M6×1.25等常用公制粗牙、细牙螺纹修复工具，每个槽位旁的托盘上沿直接刻印对应规格标识，作业人员拿取时无需反复核对工具标识，可快速定位所需规格，减少工具查找的无效时间。

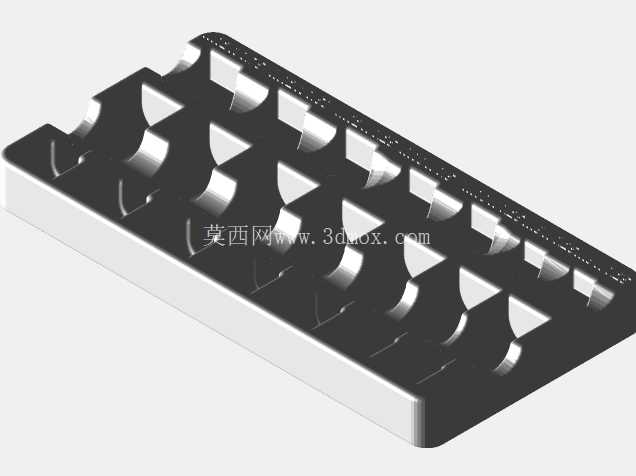

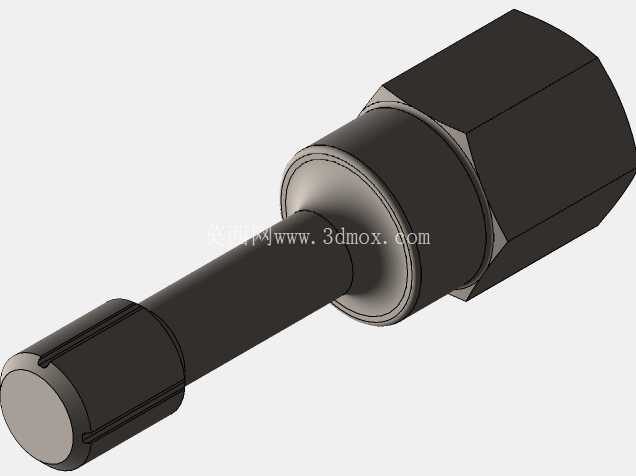

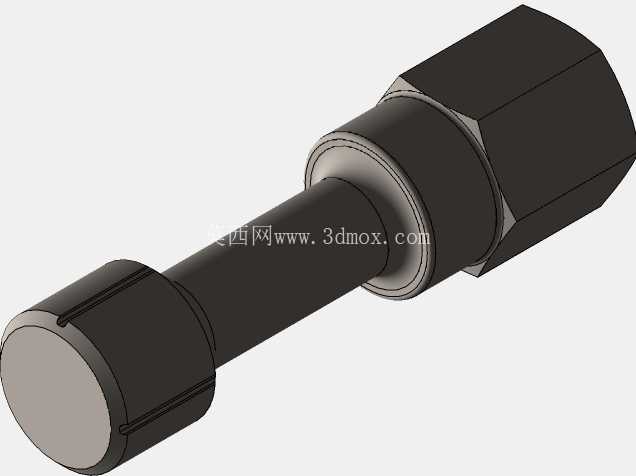

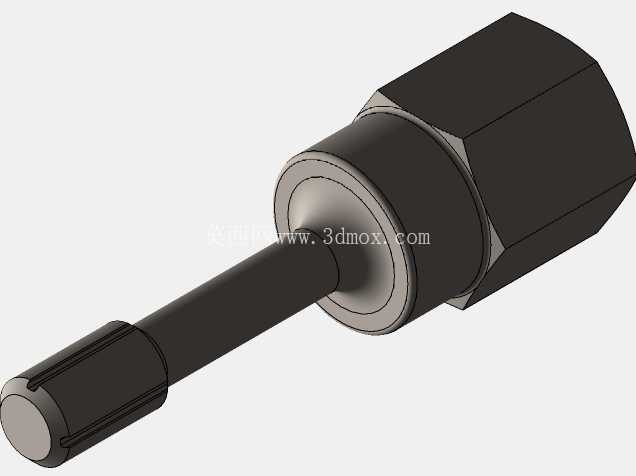

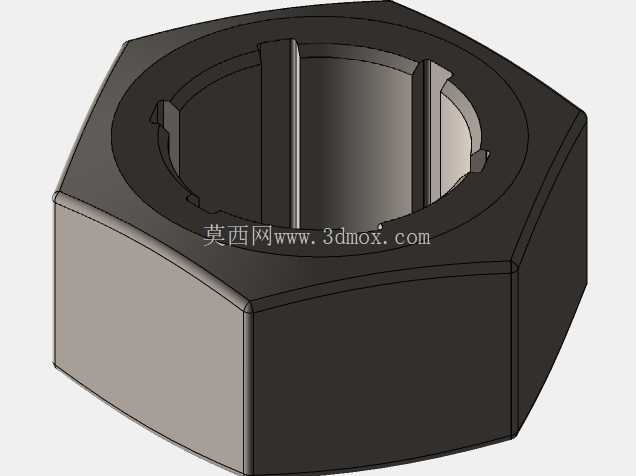

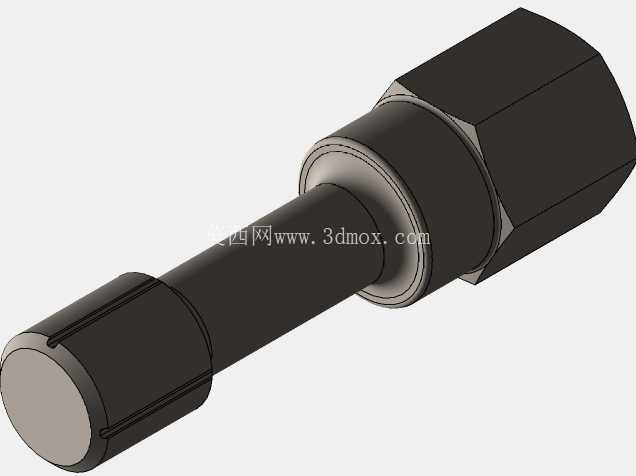

设计过程中，首先对整套螺纹修复工具的每个单品进行了全尺寸测绘，包括板牙的外六角对边尺寸、厚度，丝锥的端头六角尺寸、杆部直径、插入深度，确保每个槽位的配合间隙控制在0.2-0.3mm之间，既不会因间隙过小导致工具取放卡滞，也不会因间隙过大造成工具在槽位内晃动磨损。托盘的底座部分做了1.5mm的壁厚加强，边缘做了R2的圆角过渡，避免3D打印过程中出现应力开裂，同时也防止日常取放时划伤手部。槽位的深度设计做了差异化处理：板牙槽位的深度与板牙厚度一致，板牙放入后上表面与托盘平面齐平，方便直接用手指捏取；丝锥槽位的深度覆盖丝锥的六角端头及部分杆部，让丝锥呈倾斜姿态摆放，端头高出托盘平面8mm左右，拿取时可直接捏住六角端头拔出，无需抠取槽位底部，提升取放效率。

安装边界方面，托盘的整体外轮廓尺寸适配常用的抽屉式工具柜格位，可直接放入标准工具抽屉内，也可通过底部预留的背胶槽粘贴双面胶，固定在工作台侧面、维修车侧壁等垂直面上，拓展收纳场景。托盘的上沿刻印规格标识的位置做了0.3mm的下凹处理，可在打印时通过换色实现标识的异色填充，长期使用不会因摩擦导致标识模糊。考虑到3D打印的工艺特性，所有槽位的内角都做了R0.5的圆角过渡，避免打印时出现内角填充不实的问题，同时提升槽位的结构强度，长期插拔工具也不会出现槽口开裂的情况。

从功能特性来看，这套托盘不仅实现了工具的规整收纳，更通过磁吸固定、规格可视化排布、人体工学取放设计，让螺纹修复作业的工具准备时间缩短60%以上，同时避免工具刃口因相互磕碰造成的损坏，延长丝锥、板牙的使用寿命。在设备维保现场，尤其是户外抢修、生产线快速维修的场景下，规整的工具收纳可减少工具整理的时间，提升故障修复的响应速度，避免因找工具造成的生产线停线等待。对于个人DIY用户、小型维修工坊而言，3D打印的制作方式可根据自身拥有的工具规格灵活调整槽位尺寸，无需开模即可定制适配自身工具的收纳方案，成本低、制作周期短，实用性极强。

设计时还考虑了不同使用场景的兼容性，托盘底部做了2mm的垫高脚，即使工作台面有少量油污、水渍，也不会浸泡托盘底部，避免长期使用出现积污难以清理的问题，垫高脚之间的空隙可方便用毛刷直接清扫托盘底部的杂物，日常维护十分便捷。所有外露的棱边都做了倒角处理，没有尖锐边角，日常使用过程中不会刮擦工具表面、划伤操作人员，符合手动工具收纳的安全设计要求。
