小型立式铅锌熔炼用熔炉结构设计

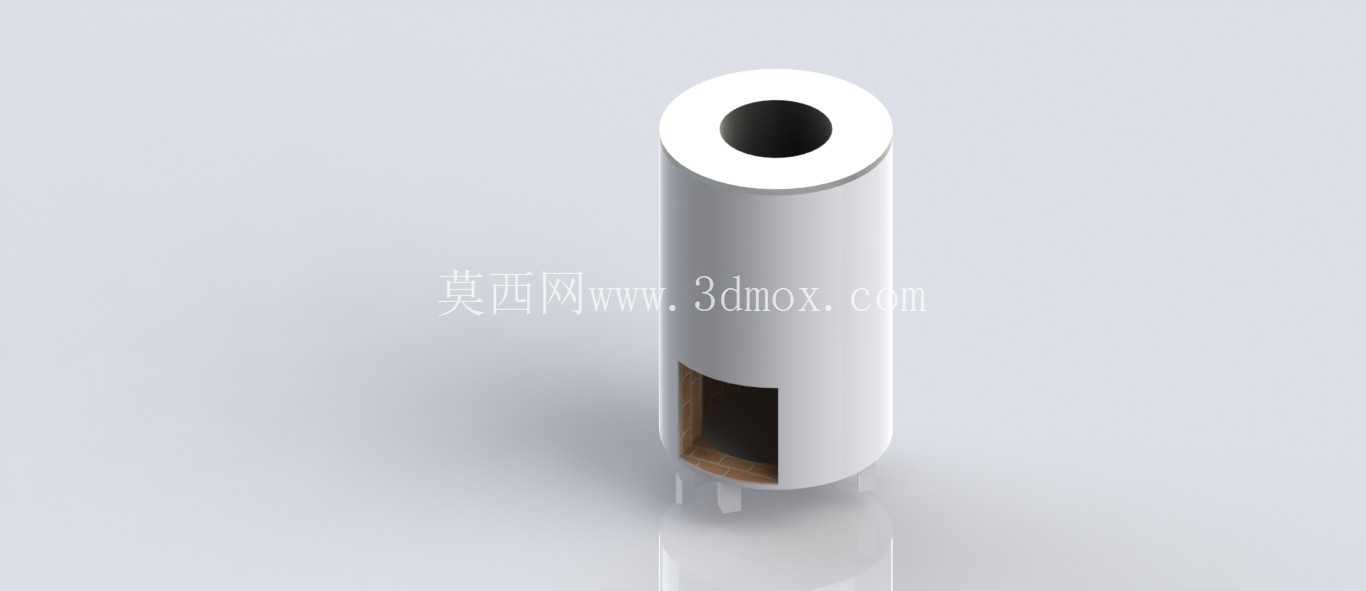

　　在小型有色金属加工、五金配件作坊式生产场景中，这类立式小型铅锌熔炉是手工铸造环节的核心热加工设备，主要适配小批量铅基、锌基合金工件的熔制需求，常见于渔具铅坠、小型锌合金压铸件毛坯、蓄电池铅配件等产品的前置熔料工序，相比大型回转式熔炼炉，它的占地空间更小，启停灵活，不需要配套复杂的上料、排烟集中处理系统，适合日熔量在百公斤级以内的小规模生产场景使用。从结构设计来看，整体采用立式圆柱筒体布局，这种形态的优势在于炉内热量分布更均匀，竖直方向的热对流路径顺畅，能减少炉壁局部过热带来的耐火材料损耗，筒体顶部开设圆形投料与排烟共用开口，作业时可从顶部投入铅锭、锌锭原料，熔炼产生的少量烟气也能顺着顶部开口自然排出，不需要额外加装引风管道就能满足小作坊的通风要求。

　　筒体下部侧方开设矩形操作炉门，这个位置的高度刚好匹配操作人员站立作业的操作高度，炉门内部连通燃烧室与熔池区域，作业时可通过这个炉门观察燃料燃烧状态，清理燃烧残渣，也能在熔炼完成后从该位置配合舀料工具取出熔融金属液，炉门边缘做了加厚耐火层设计，避免长时间高温灼烧导致炉门变形漏热。筒体底部设置三个均匀分布的支脚，将整个炉体抬离地面一定高度，一方面能减少炉底高温向地面传导，避免地面水泥层受热开裂，另一方面也能在炉底预留通风间隙，为液化石油气燃烧器提供足够的助燃空气进风空间，燃烧器的安装位置正对炉门内侧的燃烧室区域，火焰直接向上喷射冲刷熔池底部，换热效率更高，能快速将炉内温度提升至铅、锌的熔点以上。

　　设计时需要重点考虑炉壁的分层结构，最内层采用高铝耐火材料浇筑，直接接触熔融金属与高温烟气，中间层填充保温隔热材料，减少热量向外散失，保证炉体外壁温度不会过高引发烫伤风险，最外层采用普通钢板卷焊成型，作为整个炉体的结构支撑，各层之间的膨胀间隙需要预留合理，避免反复加热冷却过程中耐火层开裂脱落。安装边界方面，这类熔炉不需要做专门的混凝土基础，只要放置在平整的水泥地面上即可，设备周围需要预留至少半米的操作空间，方便人员投料、舀料以及检修燃烧器，顶部开口上方不要有低压电线或者易燃构件，避免高温烟气烘烤引发安全隐患。

　　实际使用中，这类熔炉的熔池容量刚好适配小批量手工铸造的节奏，一次投料可满足数十件小型工件的浇铸需求，不需要反复频繁加料，液化石油气燃烧器的火力可通过阀门调节，能根据不同合金的熔点需求调整炉内温度，熔铅时控制温度在327摄氏度以上，熔锌时提升至419摄氏度以上，调节过程灵活方便，不需要复杂的温控系统就能满足基本生产要求。相比地坑式土法熔炉，这种立式结构的熔炉热量利用率更高，燃料消耗更低，作业过程中的金属烧损率也更小，同时操作人员不需要蹲在地面作业，劳动强度更低，炉体的封闭性也更好，能减少熔融金属飞溅的风险。建模过程中需要重点还原炉壁的分层厚度比例、炉门的安装位置、支脚的分布角度，以及顶部开口与内部熔池的连通结构，保证各个部件的装配关系符合实际生产中的安装逻辑，比如燃烧器的安装接口要和炉门侧的预留位置匹配，耐火层的厚度要满足隔热要求对应的尺寸比例，不能出现结构干涉或者壁厚不合理的问题，让模型能够直接用于小熔炉的结构参考、教学演示或者定制化改装的设计基础。
