小型立式铅锌合金铸造熔炼炉结构

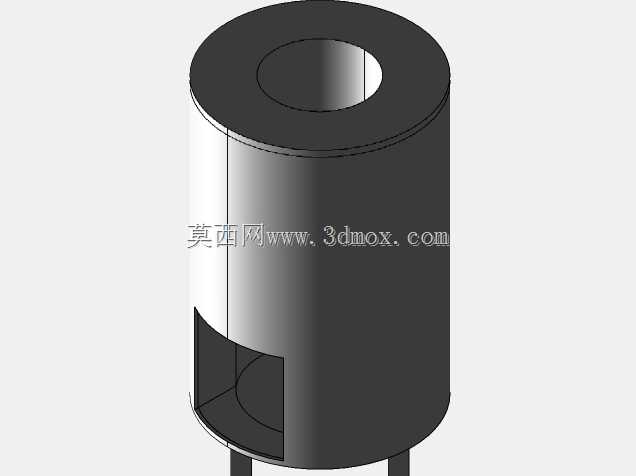

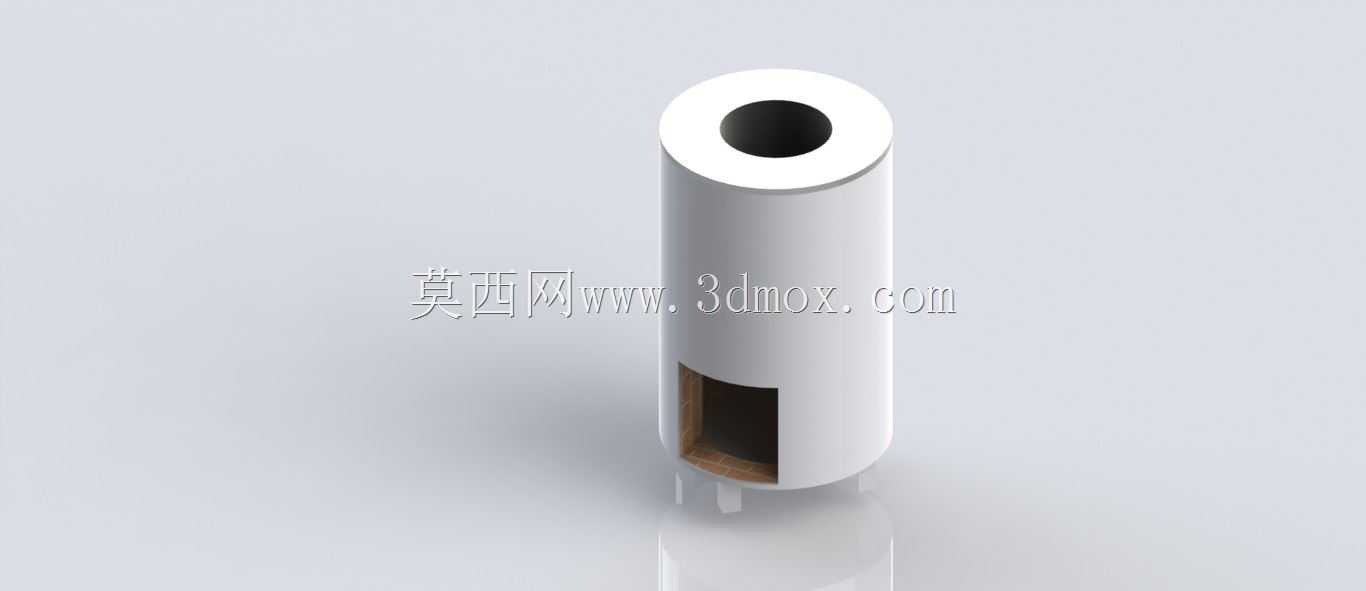

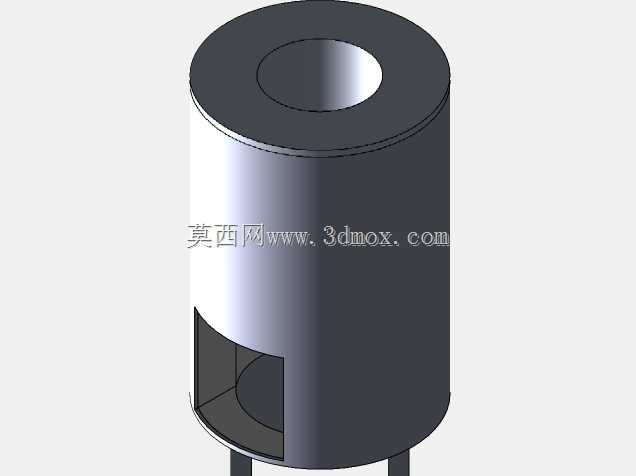

　　在小型有色合金铸件的单件、小批量生产场景中，这类立式小型熔炼炉是手工作业铸造工位的核心热工设备，主要适配铅、锌这类低熔点有色合金的熔炼作业，常见于五金配件修配、小型工艺品铸造成型、非标小零件试制这类不需要大容量连续熔炼的作业场景。从结构设计逻辑来看，整体采用立式圆柱筒体构型，这种构型的核心考量是最大化减少炉内热量的径向散失，圆柱壁面的热流分布均匀，不会出现方形炉体角部的热应力集中问题，同时圆柱结构的钣金卷制加工难度低，焊接变形量更容易控制，适合小型设备的低成本加工制造。炉体顶部开设的圆形贯通开口，是熔炼过程中的投料与烟气排出通道，作业时可根据熔炼需求加盖保温炉盖，减少顶部的热辐射损失，开口直径经过匹配设计，

　　既能够满足常规小块炉料的投放需求，也不会因为开口过大导致炉内温度场波动过于剧烈，影响合金液的熔炼质量。炉体下部侧面开设的矩形操作口，是专门为LPG燃烧器预留的安装与作业区域，燃烧器的火焰可以直接喷入炉体下部的燃烧室区域，通过热辐射与热对流的方式加热上部坩埚区域的金属炉料，这个开口的尺寸边界经过严格核算，既能够适配市面常见的小型手持LPG燃烧器的安装与操作空间，也预留了足够的空气补入通道，保证燃气燃烧过程中有充足的氧气供给，避免出现燃烧不充分冒黑烟的问题，同时开口的下沿高度高于炉体底部的集渣槽高度，熔炼过程中产生的少量炉渣不会从操作口溢出，保障作业工位的整洁。炉体底部设置的三个支脚结构，采用均匀圆周排布的设计，

　　能够在不平整的车间地面上通过调整支脚的垫铁高度保证炉体的竖直度，避免炉内坩埚倾斜导致合金液溢出，同时支脚将炉体底部抬离地面一定高度，既可以减少炉体热量向地面的传导损失，也能够避免炉体底部长期接触地面出现锈蚀问题，延长设备的使用寿命。从安装边界来看，这类小型熔炼炉的整体外径控制在单人即可完成移位的尺寸范围内，不需要做专门的设备基础固定，只需要放置在平整的耐热地坪上即可投入使用，对安装场地的要求极低，非常适合小型维修作坊、个体铸造加工户的场地条件。炉体的内壁设计有耐火材料衬层，衬层与外壁钢板之间预留有一定厚度的隔热保温层，能够有效降低炉体外壁的表面温度，避免作业人员误触出现烫伤风险，同时保温层的存在可以大幅降低炉内热量的无效散失，

　　减少燃气的消耗量，提升设备的热效率。在实际作业过程中，作业人员将铅锭、锌锭或者回收的铅锌废料从顶部开口投入炉内的石墨坩埚中，点燃下部的LPG燃烧器后，火焰在燃烧室内对坩埚进行持续加热，待金属完全熔化并达到铸造所需的温度后，即可用舀勺从顶部开口取出合金液，进行手工浇铸作业，整个操作流程不需要复杂的控制系统，作业门槛低，设备维护也十分简便，只需要定期检查耐火衬层的烧损情况，及时更换出现开裂脱落的衬层即可，没有复杂的易损零部件，长期使用的维护成本极低。这类炉体的设计没有追求过高的熔炼温度，核心是匹配铅、锌合金300-500摄氏度的熔炼温度需求，因此炉体材料不需要使用昂贵的高温耐热合金，普通碳钢钢板配合普通耐火材料即可满足使用要求，大幅降低了设备的制造成本，也让设备的自重控制在合理范围内，方便根据作业需求灵活调整摆放位置。在结构细节上，炉体下部的操作口边缘做了折边加强处理，避免长期高温烘烤导致开口边缘出现变形，同时折边结构也可以阻挡少量从开口溅出的火星，降低作业现场的火灾隐患。顶部开口的边缘同样做了卷边处理，避免钢板裁切后的锋利边缘划伤作业人员，也能够提升炉口的结构刚度，减少长期冷热交替导致的炉口变形问题。
