铅精炼工艺用改进型叶片搅拌装置

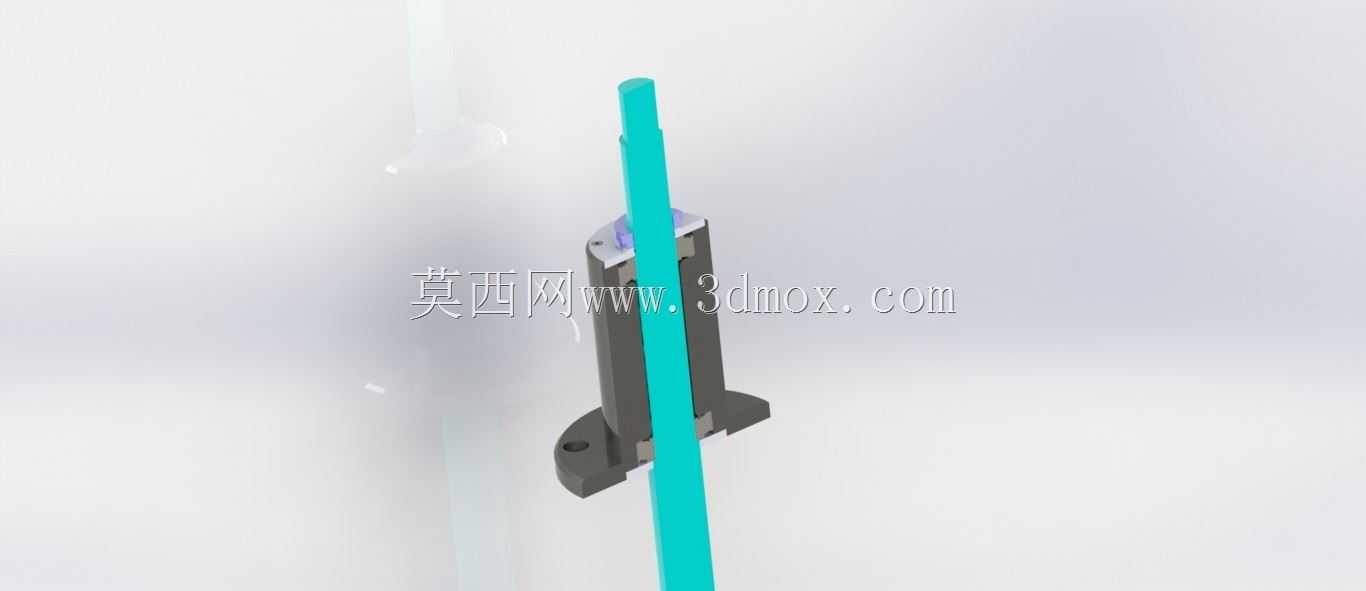

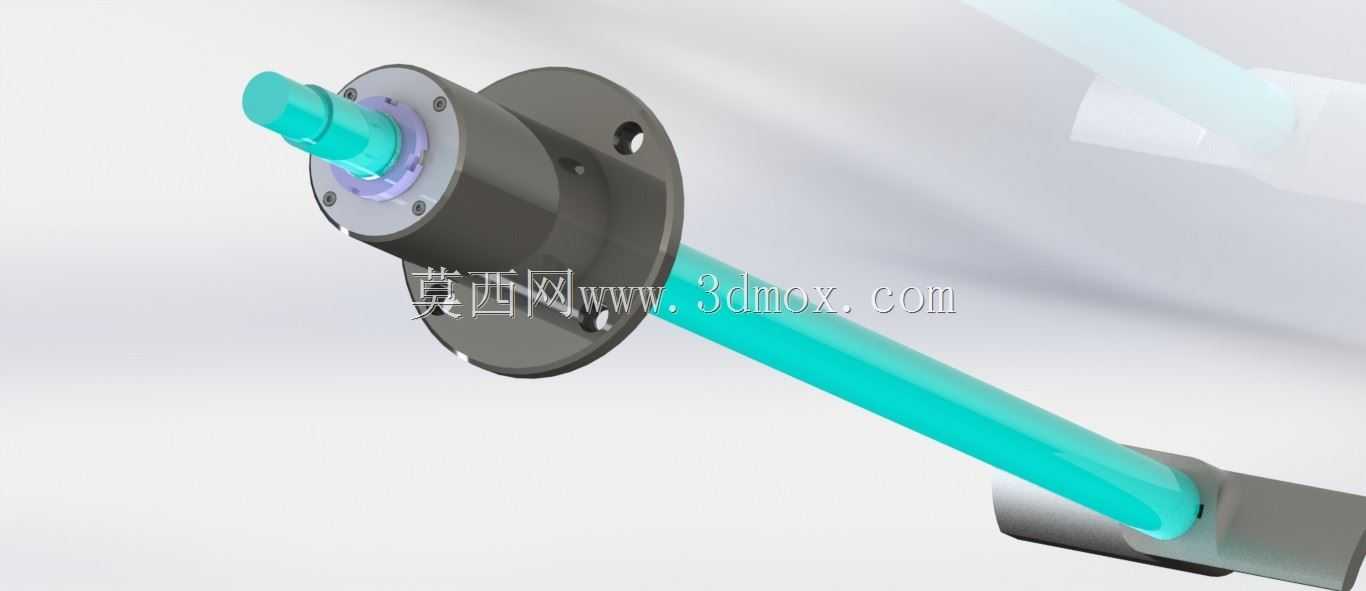

　　在有色铅冶金的粗铅火法精炼工序中，熔池内熔体的均匀混合程度直接决定了除杂反应的接触效率、温度场分布一致性以及最终精铅的出品品质，传统直叶桨搅拌器在高粘度铅熔体工况下常出现径向流场覆盖不足、近壁区熔体滞留、轴端密封易受高温熔体冲刷失效等问题，这款改进型叶片搅拌装置正是针对上述现场痛点完成的结构优化设计。从安装边界来看，该搅拌装置采用圆形法兰盘作为安装基准，法兰盘上预留的沉头安装孔可直接与精炼炉顶的预埋安装座配合，安装时需保证法兰端面与炉顶安装面的平行度公差控制在0.1mm以内，避免长轴运转时出现偏摆引发的密封件异常磨损；法兰盘与搅拌轴衔接位置集成了内置式轴承支撑结构，相比传统外置轴承座的设计，大幅缩短了轴端悬臂长度，

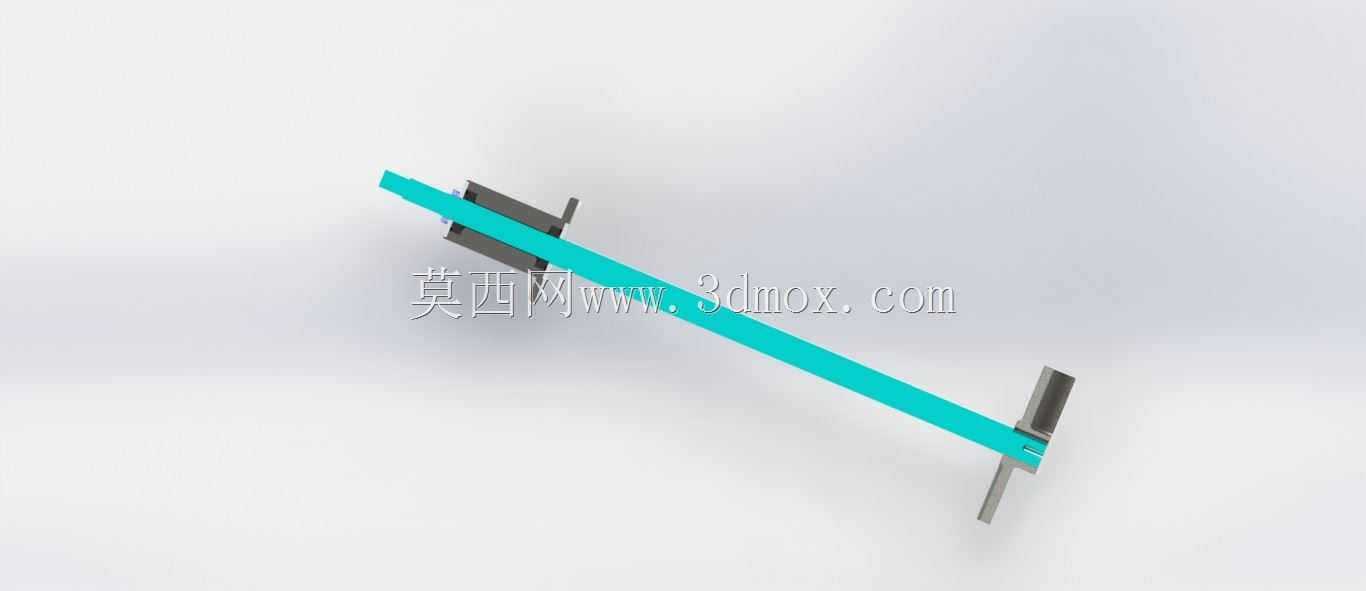

　　可有效降低高温工况下轴系的热变形挠度，搅拌轴整体采用分段式同轴设计，伸入熔池的轴段做了加厚处理，可承受铅熔体高温下的腐蚀与搅拌反扭矩，轴端连接的改进型叶片采用后掠式曲面构型，区别于传统平直叶片的径向推流模式，该叶片在运转时可同时形成轴向与径向的复合流场，能够将熔池底部的高密度铅熔体向上卷吸，同时将表层添加的除杂反应剂均匀打散至整个熔池截面，避免反应剂在液面结壳无法参与反应的现场问题。在功能特性层面，该搅拌装置的轴封位置采用了多重迷宫密封与填料密封组合的结构，可阻挡高温铅蒸气与熔体微粒向上窜入轴承腔，延长支撑部件的维护周期；叶片与轴端采用快拆式嵌合连接结构，无需整体抽出长轴即可完成磨损叶片的更换，适配冶金现场连续生产的运维需求。

　　从设计思路上，整个结构在建模阶段就充分考虑了现场安装的操作空间，法兰盘的外径尺寸控制在常规精炼炉安装孔的适配范围内，搅拌轴的有效伸入长度可根据不同吨位精炼炉的熔池深度做参数化调整，叶片的曲面曲率经过流场仿真迭代，在相同搅拌转速下，熔池整体混匀时间相比传统直叶桨缩短近三成，同时搅拌轴所受的流体径向反作用力降低约两成，可有效降低配套驱动电机的运行负载。实际工况应用中，该搅拌装置适配10-50吨级的铅精炼反射炉与精炼锅，安装时需注意搅拌轴的下端与炉底预留不小于150mm的安全间隙，避免叶片运转时刮蹭炉底耐火材料层，法兰与炉顶安装面之间需加装耐高温石墨密封垫片，防止炉内高温烟气从安装缝隙溢出；日常运维过程中，

　　可通过法兰盘上预留的注油孔定期向轴承腔加注高温润滑脂，无需拆解整个搅拌装置即可完成保养作业。相比同工况下使用的传统搅拌结构，该改进型设计在流场均匀性、安装便捷性、运维成本控制上都做了针对性的结构优化，能够很好适配铅精炼过程中高温、高粘度熔体、连续作业的工况需求，建模过程中所有配合面的公差、安装孔位的位置度都按照冶金设备的行业设计规范做了对应约束，可直接用于后续的工程出图、样机加工以及现场改造选型参考。
