铅酸电池正极管状板栅结构设计

　　在铅酸蓄电池的成组装配与极群焊接工序中，正极管状板栅是决定极板导电性能、活性物质承载能力与循环寿命的核心导电骨架，这类结构多用于固定型储能铅酸电池、牵引型动力电池的正极板制作，区别于普通平板式板栅，管状结构的筋条能够完整包裹在涤纶排管内部，填充铅膏后可避免活性物质在充放电循环过程中脱落，大幅提升深循环工况下的极板使用寿命。

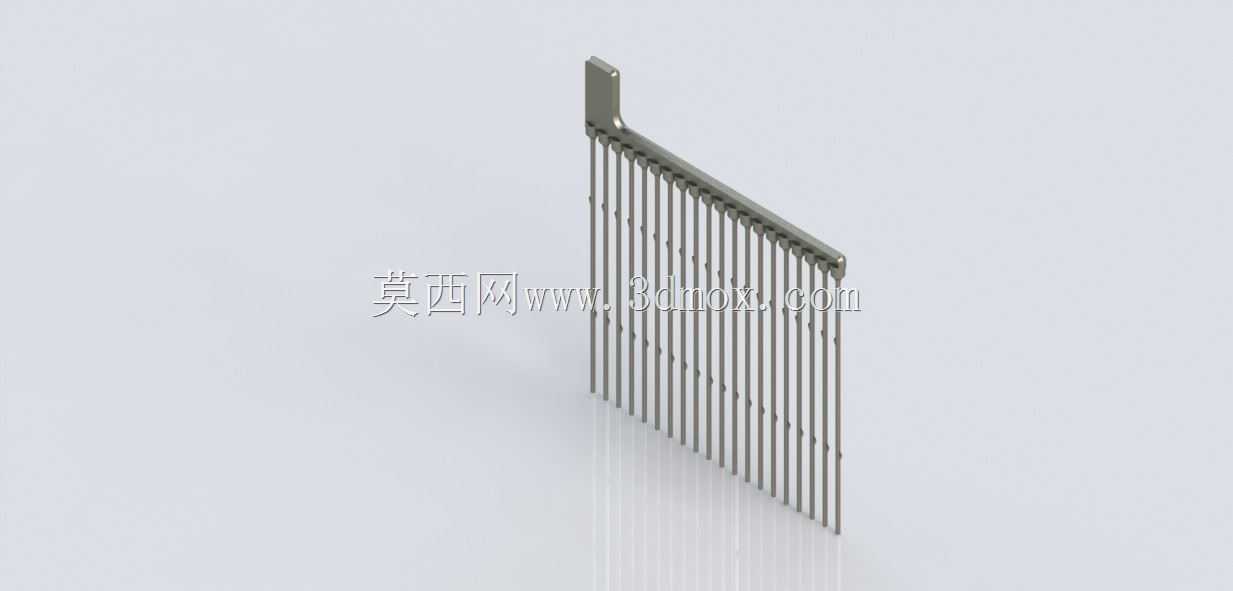

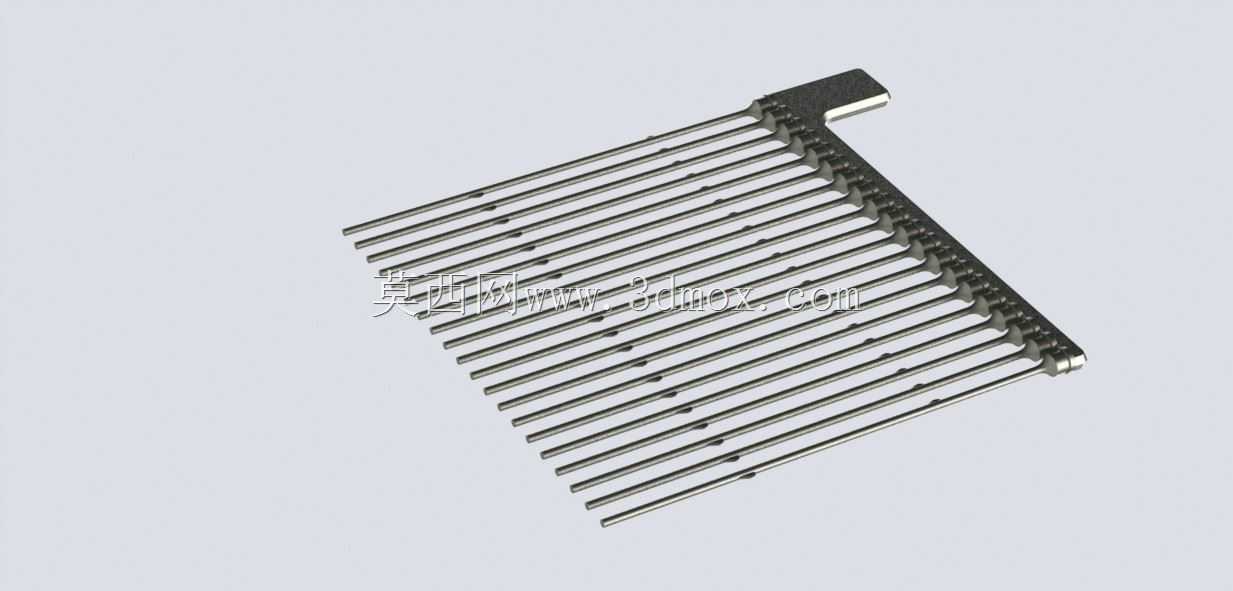

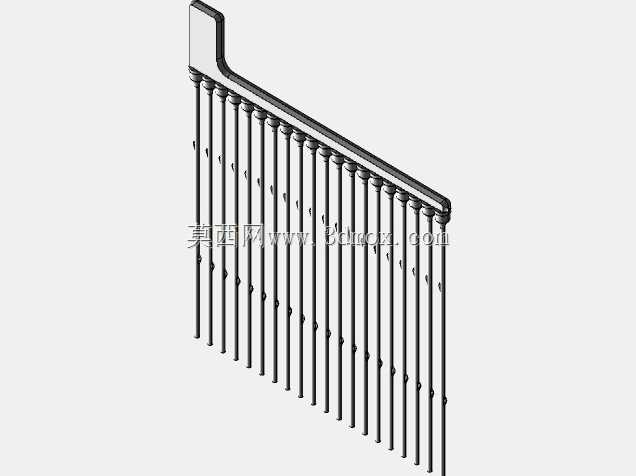

　　从结构设计逻辑来看，这款管状脊骨采用多根平行排布的细长导电筋条与顶部汇流排一体化成型的结构，筋条沿垂直于汇流排的方向等距排布，每根筋条的直径匹配2mm线径的设计要求，筋条表面设置有细微的定位凸点，在穿入排管时能够起到径向定位作用，避免排管与筋条之间出现过大间隙导致铅膏填充不均，同时凸点也能在铅膏固化后增加筋条与活性物质的接触面积，降低界面接触电阻。顶部的汇流连接端采用加厚的凸台结构，用于极群焊接时与汇流排、极柱实现可靠熔接，凸台的厚度与宽度经过匹配设计，能够承受大电流放电时的电流密度，避免局部过热导致的连接部位腐蚀加速。

　　尺寸边界方面，这款板栅适配的板栅外轮廓尺寸为143mm×128mm×6mm，筋条的排布间距匹配6mm20脊的排管规格，也就是单根筋条对应的排管中心距为6mm，整组共20根平行筋条，能够直接适配对应规格的涤纶排管与封底结构，不需要额外调整排管裁切尺寸与穿管工装的定位参数。筋条的长度方向尺寸经过核算，能够完全覆盖极板的活性物质填充区域，末端预留有少量的穿管导向段，端部做了小圆角处理，避免穿管时刮破排管内壁造成漏膏问题。

　　实际生产应用中，这类板栅通常采用铅锑合金或者铅钙铝合金重力铸造而成，筋条的直线度要求控制在每100mm长度弯曲度不超过0.5mm，否则会导致穿管时卡滞，甚至顶破排管。设计时特意将筋条与汇流排的过渡位置做了圆弧过渡处理，避免铸造时出现应力集中导致的筋条根部断裂，同时也能降低电流在转角位置的电流密度，减少使用过程中的腐蚀风险。汇流排侧面的齿状结构是为了适配铸焊工装的定位卡槽，在极群铸焊时能够快速卡入工装定位位，保证每一片板栅的插入深度一致，焊接后汇流排的厚度均匀，不会出现虚焊、过焊的问题。

　　从使用场景来看，适配这款板栅的电池多应用在通信基站储能、叉车牵引动力、光伏离网储能等领域，这类场景对电池的循环寿命要求较高，普通平板极板的正极在深循环下容易出现活性物质软化脱落，而管状板栅的排管结构能够牢牢锁住活性物质，即使经过数百次充放电循环，活性物质也不会从筋条上脱落，能够长期维持极板的导电通路。设计时筋条的排布密度经过优化，既保证了足够的活性物质填充量来提升电池容量，又不会因为筋条过密导致排管穿装难度提升、铅膏填充不饱满的问题。

　　在三维建模过程中，这类结构需要重点保证每根筋条的同轴度与间距一致性，因为后续的穿管工序是自动化作业，如果筋条的间距偏差超过0.2mm，就会导致自动化穿管设备的导向头无法对准排管中心，造成生产停机。筋条表面的定位凸点采用等距排布，每间隔一段距离设置一个微凸的环形点，凸点的高度控制在0.1mm左右，既能够起到定位排管的作用，又不会因为凸点过高导致排管被撑破。顶部的连接凸台尺寸与后续的极柱、铝排连接尺寸匹配，能够直接适配常规的铅酸电池极群焊接工艺，不需要额外修改焊接模具的参数。

　　另外，这款板栅的厚度方向尺寸控制在6mm，适配常规的极板装配间距，在极群入槽时能够保证正负极板之间的隔板压缩量在设计范围内，不会因为板栅过厚导致极群入槽困难，也不会因为板栅过薄导致极板整体强度不足，在搬运、装配过程中出现弯曲变形。筋条的末端做了钝化处理，没有尖锐的边角，避免在装配过程中刺破隔板造成电池内部微短路。整体结构没有多余的冗余设计，所有的结构特征都服务于导电、载流、定位、固定活性物质这几个核心功能，在保证结构强度与导电性能的前提下，尽可能减少合金材料的用量，降低零件的生产成本，同时也能减轻电池整体重量，提升电池的重量比能量。
