直径1.3米高30米工业烟道堆栈结构

　　在工业炉窑、有色冶金、热电联产等生产场景中，烟气的有序排放是保障生产安全、满足环保要求的核心环节，这类高30米、直径1.3米的烟道堆栈，正是承担高温烟气导流、高空排放功能的核心构筑物。不同于普通民用烟囱，这类工业级堆栈需要同时适配炉窑出口的高温烟气工况、户外高空的风载荷、检修作业的可达性要求，在结构设计上需要兼顾刚性、耐候性与运维便利性。从实际应用场景来看，这类堆栈多布置在熔炼炉、工业锅炉的烟气出口末端，承接经过余热回收、初步除尘后的中温烟气，将其输送至指定高度排放，避免低空烟气滞留影响厂区作业环境，同时满足环保排放的高度要求。

　　设计这类结构时，首先要明确安装边界：底部采用锥台过渡段与炉窑出口的水平烟道对接，锥段下口直径略大于上部筒身，通过底部的环形安装基座与土建基础预埋构件连接，基座处设置的格栅结构既可以作为安装时的操作平台，也能在后期检修时承接坠落的小型零件，避免高空坠物风险。筒身主体采用分段式法兰连接结构，每段筒节高度控制在2-3米，既方便运输吊装，也能在后期局部腐蚀损坏时单独更换，无需整体拆除；筒壁外侧沿轴向设置通长的直爬梯，爬梯每隔6米设置一处环形休息平台，平台边缘设置1.2米高的防护栏杆，满足高空检修作业的安全规范要求，爬梯踏步采用防滑格栅板，避免雨天、积灰时人员滑倒。考虑到烟气中可能含有的腐蚀性组分，筒身内壁预留了防腐衬层的安装厚度，设计时将筒身的理论内径设定为1.3米，预留出50mm的衬层安装空间，保证烟气流通的有效通径满足炉窑额定排烟量的要求，避免通径不足导致的烟道阻力增大、炉窑正压喷火等问题。上部筒身的分段处设置的环形加强筋，既可以提升筒身的径向刚度，避免高空风载荷导致的筒身晃动过大，也能作为爬梯的中间固定点，将爬梯载荷分散传递到整个筒壁上，避免局部应力集中导致的爬梯脱落。

　　在结构受力校核时，需要重点考虑三个方向的载荷：一是筒身自身的重量与衬层重量，通过底部锥段的斜向结构将垂直载荷均匀传递到环形基础上，避免局部压应力过大；二是高空的水平风载荷，通过分段加强筋提升筒身的抗弯模量，将顶部的最大挠度控制在高度的1/1000以内，避免晃动过大影响爬梯结构安全与烟气出口的稳定性；三是烟气的温度载荷，高温烟气长期作用下筒壁会产生热膨胀，设计时在筒身中部设置一处膨胀节安装位，补偿筒身的轴向热变形，避免热应力拉裂焊缝或连接法兰。

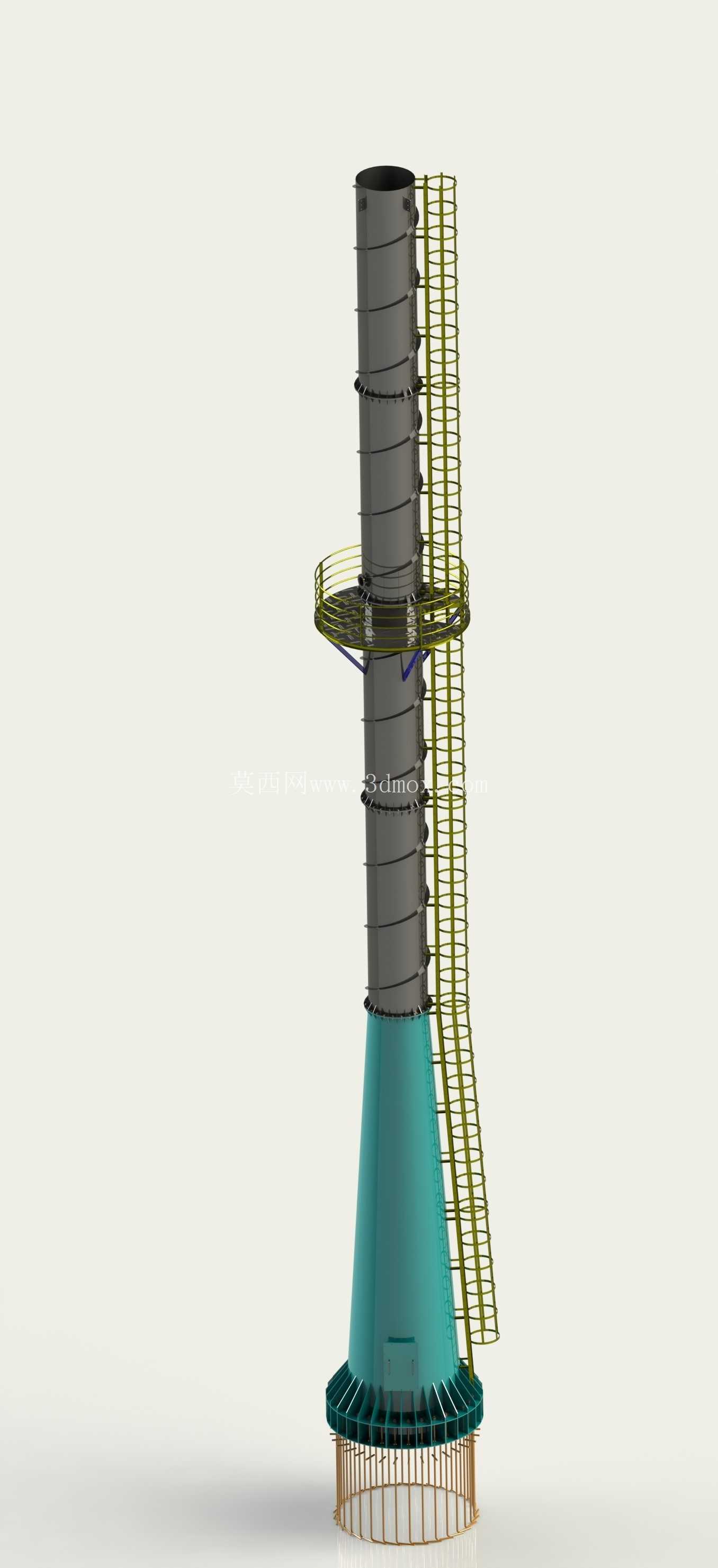

　　从建模细节来看，模型完整还原了爬梯的每一级踏步、环形平台的栏杆结构、底部锥段与基座的连接细节，甚至包含了筒身分段处的法兰连接螺栓点位，在进行厂区整体布局建模时，可以直接调用该模型，核对堆栈与周边厂房、设备的安全间距，确认爬梯方向是否与厂区检修通道对齐，避免后期安装时出现干涉问题。对于设备选型人员来说，该模型的尺寸参数可以直接作为烟道对接、基础设计的参考依据，核对排烟通径是否匹配炉窑的额定排烟量，确认安装基础的尺寸是否满足载荷要求；对于结构设计人员来说，模型中的分段结构、加强筋布置、爬梯固定方式都可以作为同类项目的设计参考，根据实际项目的烟气参数、当地风压值调整筒壁厚度、加强筋间距，快速完成定制化设计。值得注意的是，这类高空堆栈的爬梯设计必须符合工业高空作业的安全规范，休息平台的间距不能超过8米，防护栏杆的高度、踢脚板的设置都有明确要求，模型中还原的这些细节，可以帮助设计人员在建模阶段就完成合规性校验，避免后期图纸审查时出现整改问题。另外，底部锥段的倾斜角度也经过了优化，既保证了烟气从水平烟道转向垂直上升时的流场均匀性，避免局部涡流导致的积灰问题，也控制了锥段的高度，减少整体结构的耗材用量，平衡性能与成本的关系。
