高精度金属板材冲压成型复合模具结构

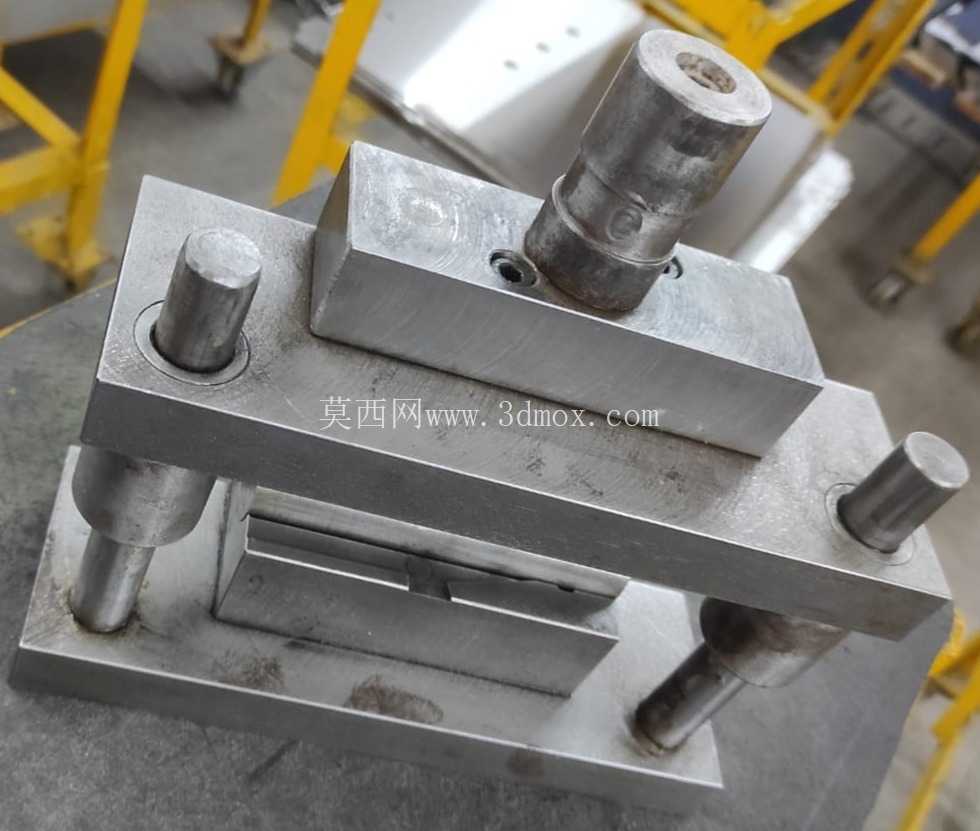

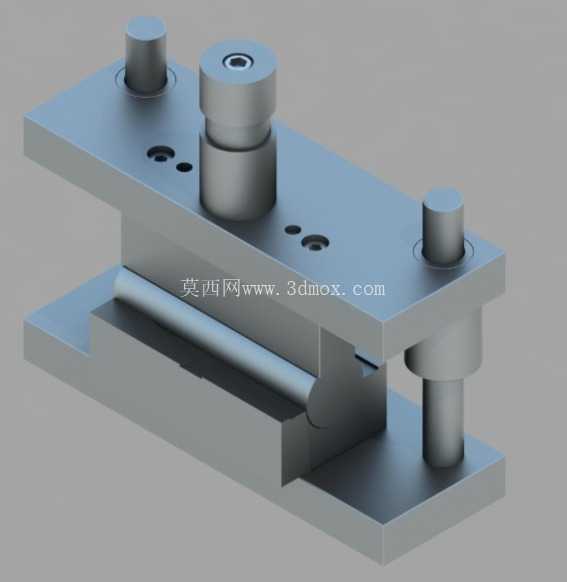

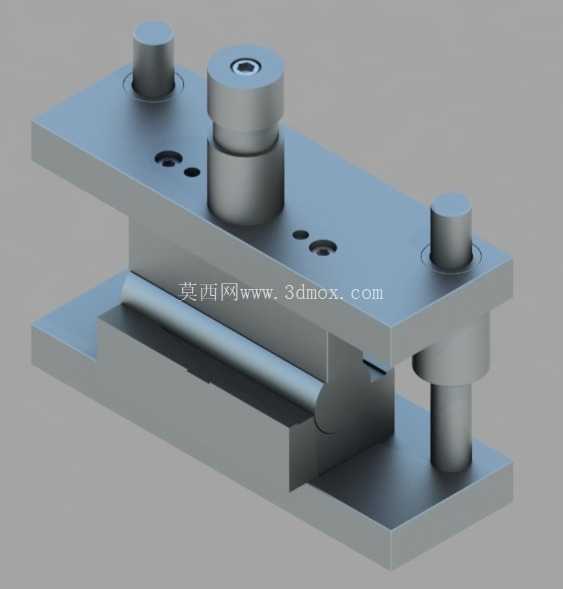

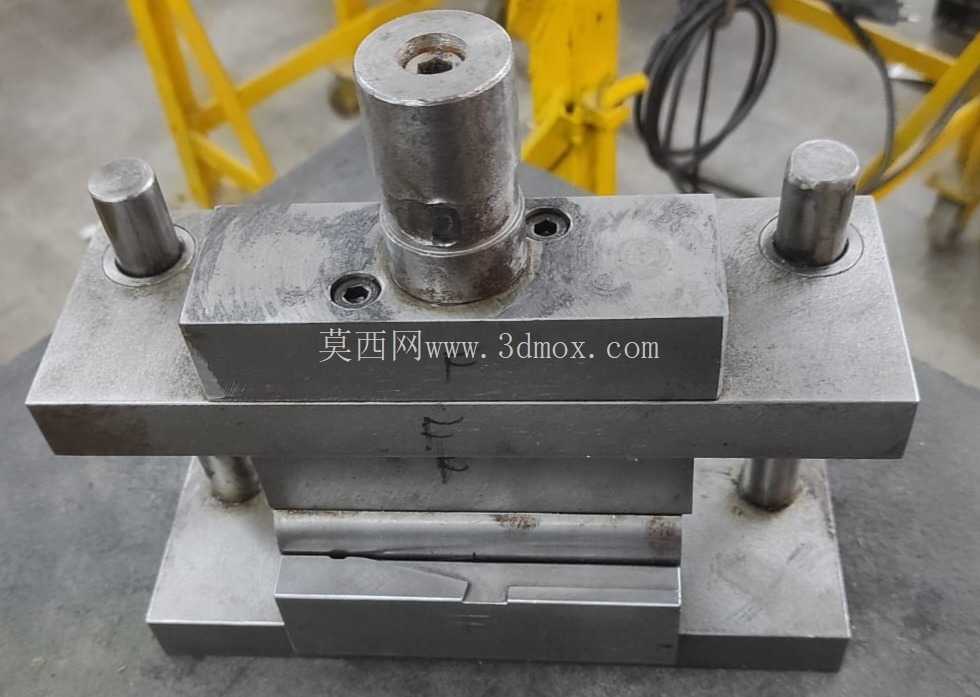

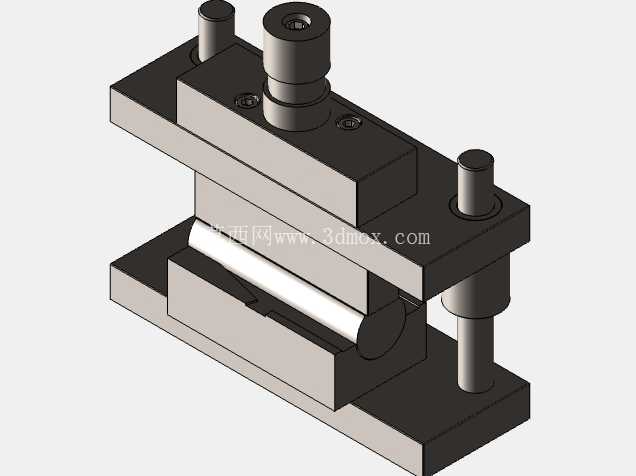

这套成型工装主要面向中小尺寸金属结构件的批量冲压成型工序，常见于五金零部件加工、家电结构件生产、小型汽配零件冲压车间的产线工位，适配常规开式可倾压力机的安装接口，不需要额外改造设备滑块与工作台面即可完成挂载调试。从结构布局来看，整套工装采用后侧双导柱的导向形式，导柱与导套的配合公差选H7/h6的间隙配合，能够在连续冲压过程中抵消部分滑块下行的偏载力，避免上下模合模时出现错位啃模的问题，上模座的厚度预留了足够的装夹余量，模柄采用标准圆柱式结构，和压力机滑块的模柄孔适配性强，不需要额外加工转接法兰即可完成固定。下模座的安装孔位按照常规压力机工作台的T型槽间距设计，直接用T型螺栓配合压块就能完成锁紧，安装边界控制在300mm×200mm的范围内，适配公称力63吨及以下的通用冲压设备，不需要大吨位设备即可完成成型作业。

成型工位的设计上，这套模具采用了复合成型的结构逻辑，将预弯、终成型、校形三个工序整合在单次合模行程内完成，不需要拆分多套工装分步加工，能够有效减少工序间的工件转运成本，也避免了多次定位带来的形位公差累积。成型型腔的工作表面粗糙度要求控制在Ra0.8以下，减少板材成型过程中的流动阻力，避免工件表面出现拉伤、起皱的缺陷，针对成型过程中容易出现的材料回弹问题，型面设计时预留了0.3-0.5度的回弹补偿角，保证成型后的工件尺寸能够落在公差带范围内，不需要后续额外的校形工序。上下模的合模行程设置了硬限位结构，当滑块下行到设定下死点时，限位块刚性接触，避免成型压力过大导致的模具型腔压溃或者工件过压变形。

从实际生产的适配性来看，这套工装可以适配厚度0.8-2.5mm的冷轧钢板、铝板以及部分延展性较好的不锈钢板材，针对不同材质的成型特性，只需要调整对应的卸料弹簧预紧力，就可以适配不同材料的压边力需求，不需要更换核心成型零件。卸料结构采用弹性卸料板的形式，弹簧均匀布置在成型型腔的四周，保证压边力在整个成型面上均匀分布，避免板材成型过程中因为局部压边力不足出现起皱，或者压边力过大导致的板材开裂问题。导柱的行程设计预留了足够的安全余量，在滑块上行到上死点时，导柱和导套的配合长度仍然不小于导柱直径的1.5倍，保证连续作业过程中导向结构不会脱开，始终保持可靠的导向精度。

日常维护层面，这套模具的所有成型零件都采用了快拆式的固定结构，当成型刃口或者型腔出现磨损时，只需要拆卸对应的固定螺丝就可以更换镶件，不需要将整套模具从设备上拆下，大幅减少了停机维护的时间。模座的材质选用45号钢调质处理，保证足够的结构刚性，在连续冲压的震动工况下不会出现模座变形的问题，核心成型镶件采用Cr12MoV材质淬火处理，硬度达到HRC58-62，具备足够的耐磨性，能够满足单次刃磨10万冲次以上的使用寿命要求。上下模合模时的初始导入端设计了15度的导入倒角，即使安装时存在微小的位置偏差，也可以通过倒角顺利导入合模，降低安装调试的难度，对于一线调模工来说，不需要反复测量调整上下模的同轴度，就可以快速完成装夹调试。

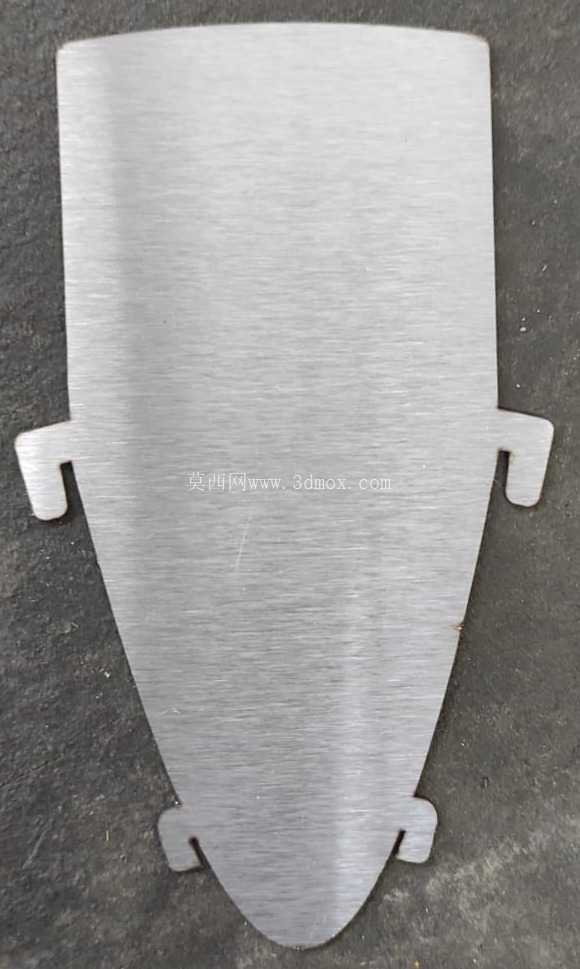

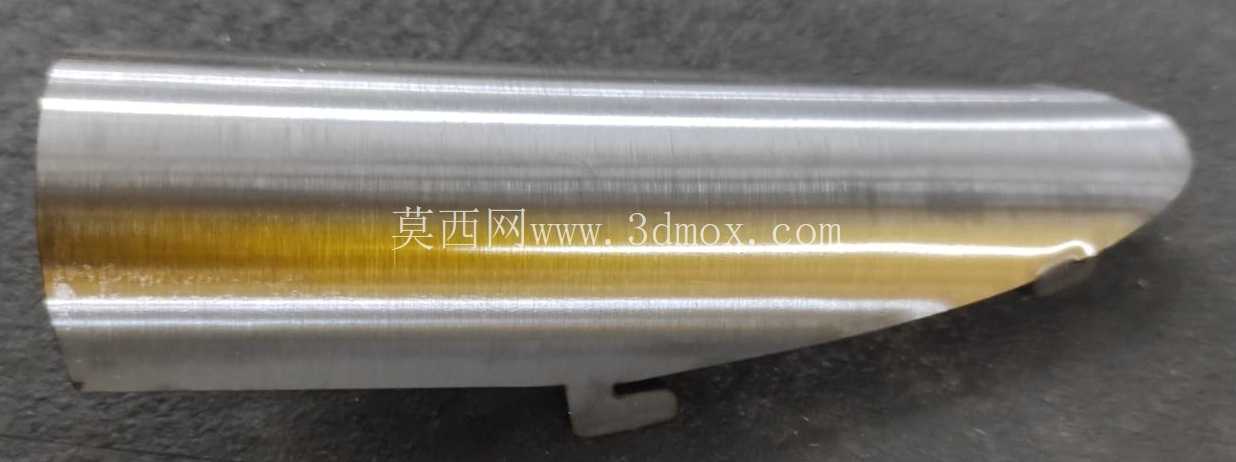

在实际生产场景中，这类复合成型模具多用于小型U型结构件、带局部特征的钣金支架类零件的加工，相比单工序模具，生产效率可以提升2倍以上，同时因为减少了多次定位的误差，工件的尺寸一致性更好，能够满足批量生产过程中的CPK值要求，不需要在工序后增加大量的全检工作。模具的废料排出通道设计在成型工位的后侧，冲压过程中产生的少量修边废料可以顺着斜面自动滑出模具型腔，不会堆积在型腔内导致合模时损坏模具，也不需要人工频繁清理废料，降低了作业过程中的安全风险。
