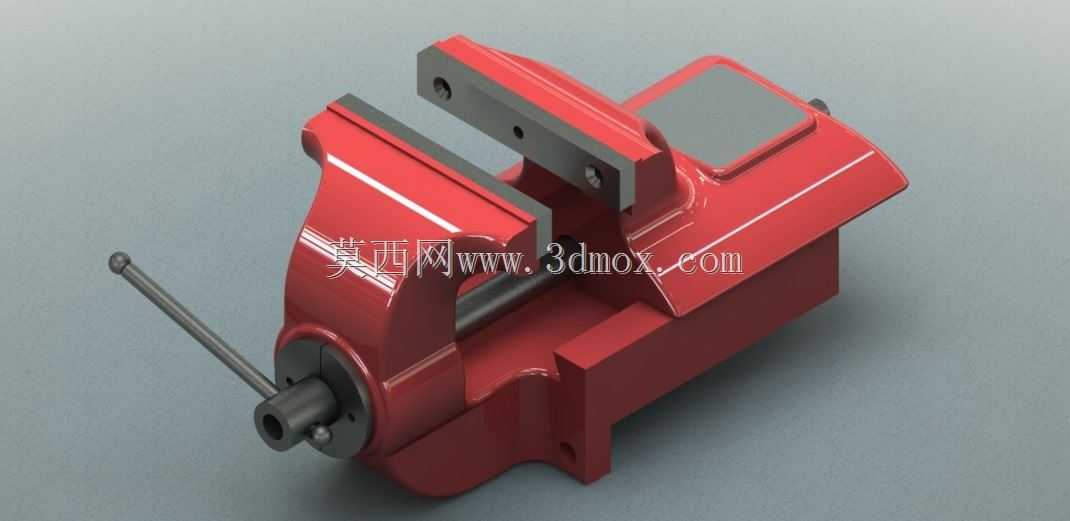

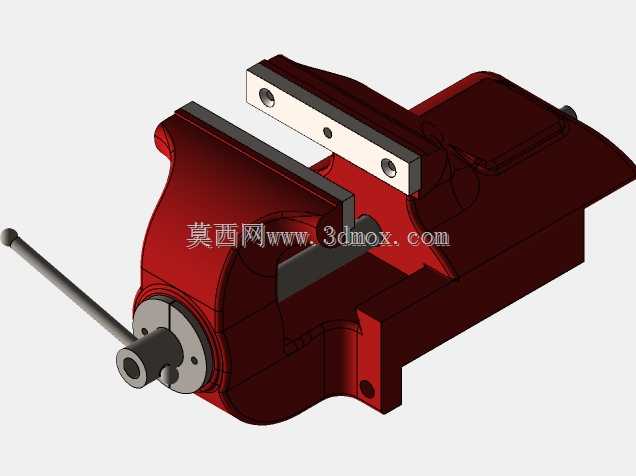

固定式机用重型台虎钳结构设计

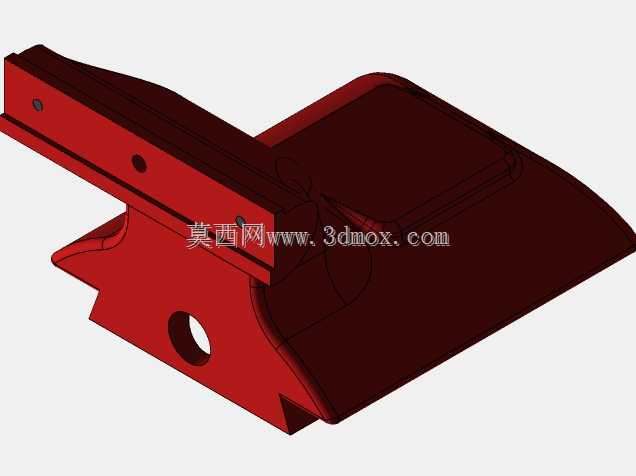

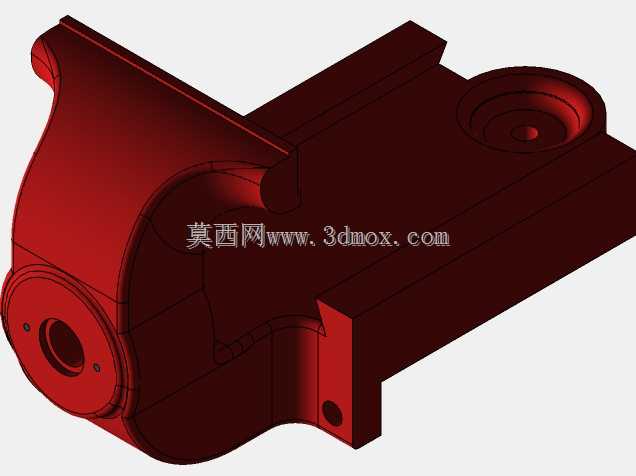

　　在常规机械加工、钳工装配、维修作业场景中，台虎钳是工位上最基础也最高频使用的夹持工装，这款固定式重型台虎钳的结构设计，完全围绕车间重载夹持的实际需求展开，没有多余的装饰性结构，所有几何特征都服务于夹持刚性、操作便利性与长期使用的耐用性。从整体结构布局来看，该虎钳采用一体式铸铁基座设计，基座底部预留了标准的螺栓安装孔位，可直接固定在钳工台、机床辅助工作台的台面上，安装边界适配多数常规工业工位的台面厚度，安装孔的跨距设计兼顾了不同规格工作台的T型槽间距，不需要额外加工过渡转接板即可完成固定，基座的底部接触面做了铣平处理，安装后不会出现翘曲、夹持受力偏移的问题。夹持机构部分，活动钳身与固定钳身的配合采用了矩形导轨导向结构，相比燕尾槽导向，

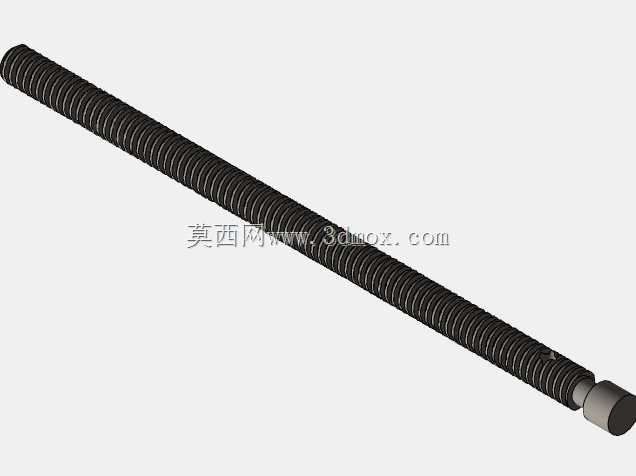

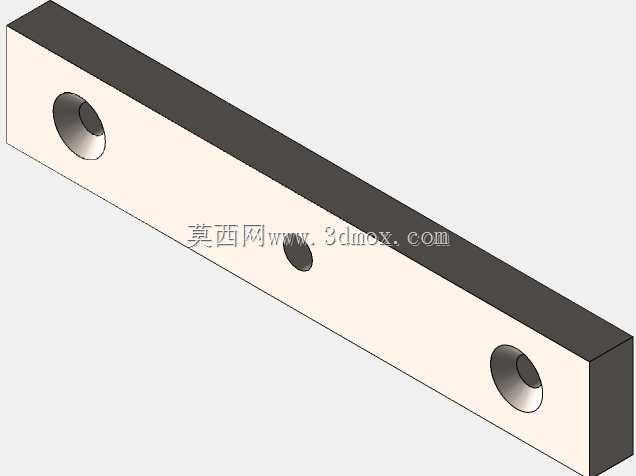

　　矩形导轨的接触面积更大，抗偏载能力更强，当夹持不规则工件、受力点不在钳口中心位置时，不会出现钳身卡滞、导向面磨损不均的问题，导轨的配合间隙预留了长期磨损后的调整空间，可通过侧边的调节螺钉修正配合精度，延长整体使用寿命。钳口部分采用了可更换的齿面淬硬钢板，齿形为交叉网纹设计，加持金属工件时可以提供足够的摩擦力，避免工件在锉削、锯切、轻量敲击作业中出现滑移，钳口板通过沉头螺钉固定在钳身上，磨损后只需要更换钳口板即可，不需要整体更换钳身，降低了长期使用的维护成本。传动部分采用了梯形丝杠传动结构，丝杠的导程设计兼顾了夹持行程的调节速度与夹持力的放大比，转动手柄一圈对应的钳口移动距离适配常规工件的装夹效率，不需要反复空转太多行程即可夹紧工件，

　　梯形螺纹的自锁性能可靠，夹紧后不会因为作业中的振动出现松脱，丝杠的端部与活动钳身的连接采用了浮动式结构，夹持过程中丝杠不会承受额外的径向力，避免长期使用后丝杠出现弯曲变形。手柄部分采用了穿装式圆钢手柄，手柄的长度经过力学计算，普通操作人员施加正常握力即可产生足够的夹持力，手柄表面做了滚花处理，沾有切削液、油污时也不会打滑，手柄的两端做了圆滑过渡，不会划伤操作人员的手部。从实际使用场景来看，这款虎钳可覆盖钳工手工修配、小型零件的钻孔攻丝、工件去毛刺、零部件拆装等多类作业，钳身的最大开口尺寸适配多数常规中小型机械零件的夹持需求，钳身的高度设计符合人体工程学，操作人员站立作业时手臂自然下垂即可操作手柄，不需要过度弯腰或者抬臂，

　　长时间作业也不容易产生疲劳。整体外形的所有棱角都做了圆角过渡处理，没有尖锐的凸起，避免车间作业中人员磕碰受伤，活动钳身的尾部做了限位结构，丝杠旋出到最大行程时不会出现钳身脱落的问题，避免操作不当导致零件掉落砸伤。在建模逻辑上，该模型完全按照实际加工的装配关系搭建，所有零件的配合公差都符合机械设计的常规要求，固定钳身、活动钳身、丝杠、螺母、钳口板、手柄等零件都可单独拆分，既可以用于工装选型时的结构参考，也可以作为教学场景中工装夹具结构讲解的演示模型，模型的所有安装尺寸、配合尺寸都和实际工业产品保持一致，不存在结构干涉、装配关系错误的问题，可直接导出工程图用于生产参考。
