1/4螺纹调平支撑脚结构设计

　　这类带1/4英制外螺纹的调平支撑件，常被用在小型实验台架、桌面检测治具、轻型自动化输送线的支脚位置，也会配套在摄影器材机架、小型3D打印设备的底部调平结构中，核心作用是通过螺纹旋合长度的调整，抵消安装基面的平面度误差，让搭载的设备台面保持水平状态，避免因基面倾斜带来的物料滑移、检测数据偏差、运动部件卡滞等问题。

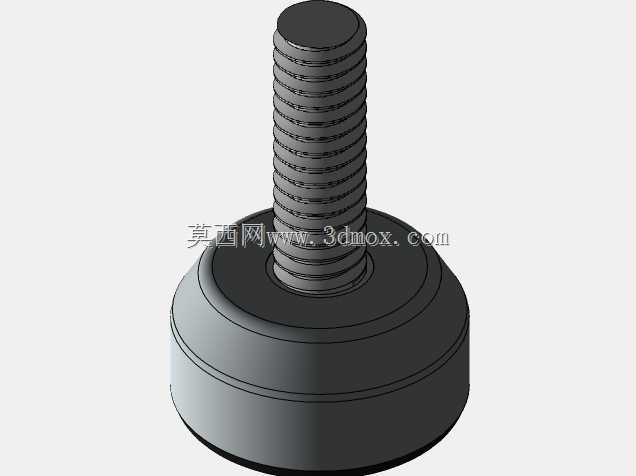

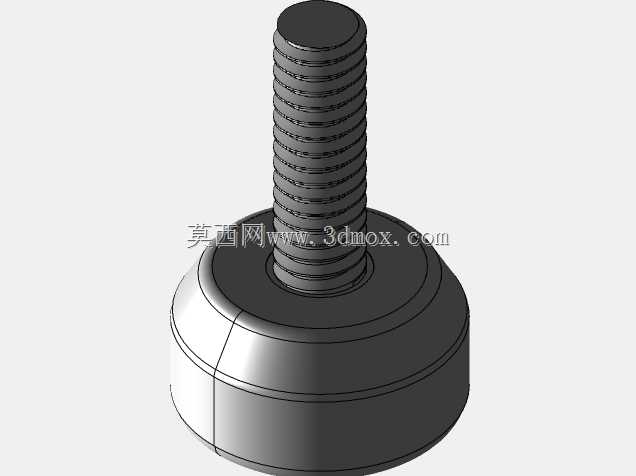

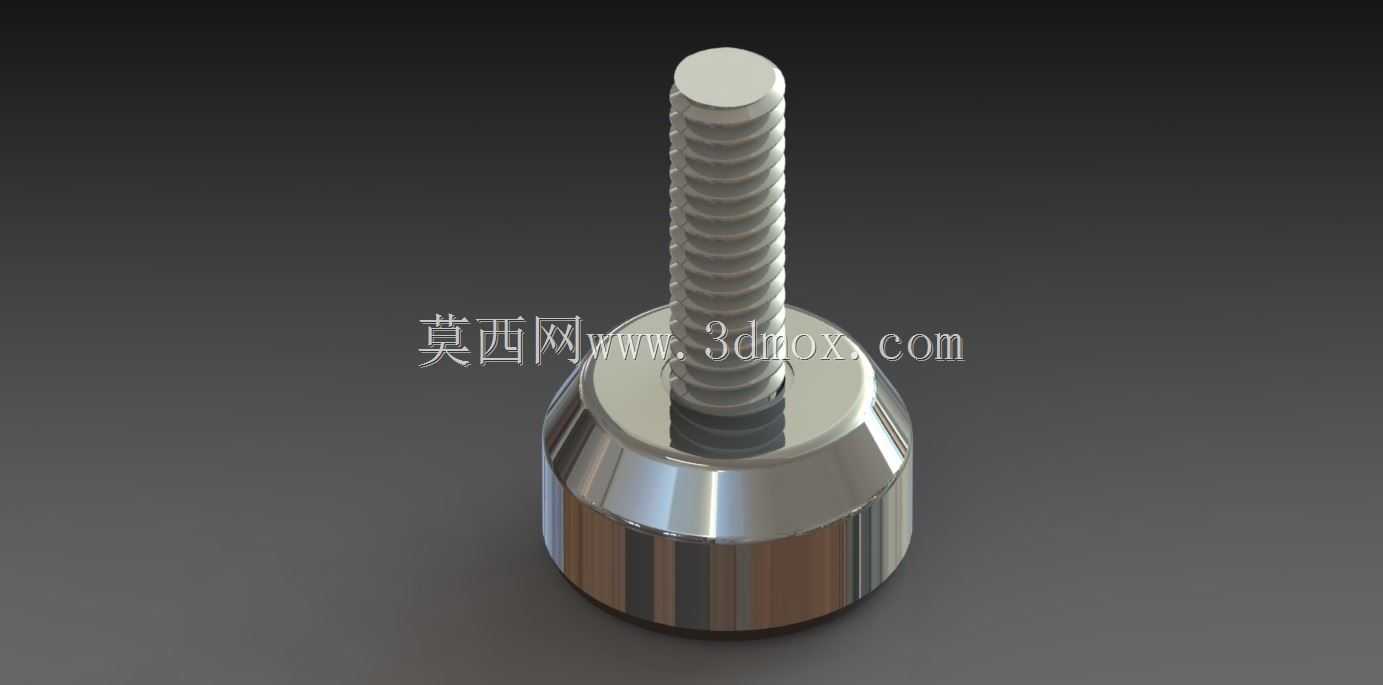

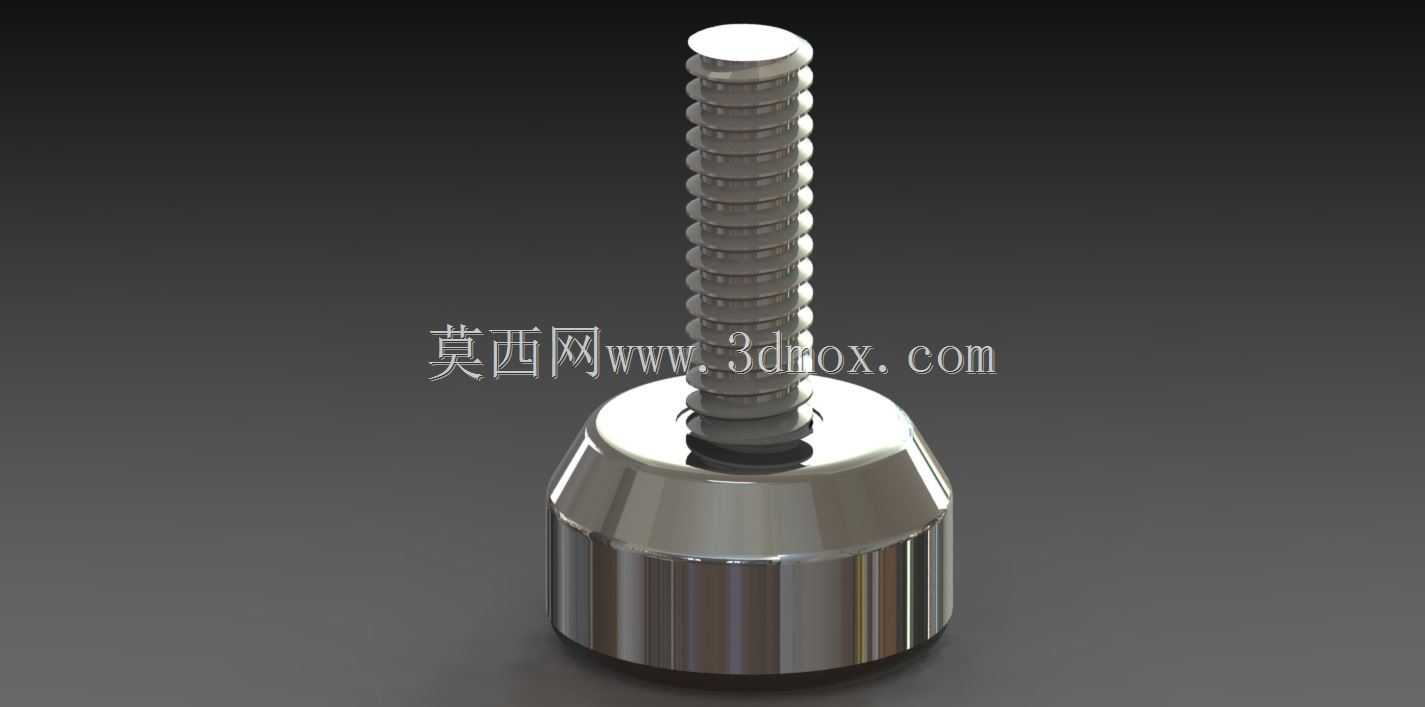

　　从结构设计逻辑来看，这款调平件采用了一体式矮圆柱头部加全螺纹螺杆的组合形式，头部做了大直径的圆滑过渡设计，没有尖锐的棱边，一方面增大了支撑端与地面或者安装基面的接触面积，降低接触面的压应力，避免在木质、亚克力这类较软的基面上压出凹痕，另一方面圆滑的外轮廓在手动旋拧调整的时候，不会划伤操作人员的手部，不需要额外配套扳手就可以完成小范围的高度微调，调整效率更高。螺杆部分采用标准1/4英制螺纹，牙型规整，和配套的内螺纹安装孔旋合顺畅，没有卡滞或者旷量过大的问题，螺纹段长度覆盖了常规小设备的调平行程需求，一般±10mm范围内的高度差都可以通过旋动这个支撑件完成补偿。

　　在安装边界上，这款调平件的头部直径远大于螺杆直径，安装时只需要在设备的底部安装梁或者安装板上加工对应规格的1/4内螺纹孔，不需要额外加工沉孔或者配套锁紧螺母，头部的下端面直接和安装板的下表面形成限位，旋动的时候头部会随着螺杆转动，逐步改变支撑端到设备安装面的距离，完成高度调整。支撑端面做了平整的精车处理，和基面接触的时候没有翘边，接触均匀，不会出现点接触导致的支撑不稳问题，金属材质的整体结构刚性充足，在单支支撑5kg以内的载荷下不会出现明显的形变，能够长期保持调平后的状态，不会因为设备运行的轻微振动出现螺纹松动、高度偏移的情况。

　　实际选型使用的时候，需要注意安装基面的粗糙度，如果是在油污较多的车间环境使用，可以在支撑端面粘贴一层薄的橡胶防滑垫，进一步增大摩擦力，避免设备受外力推移的时候出现位置滑移；如果需要更高的调平精度，可以在螺纹配合处增加一个薄型锁紧螺母，调整到目标高度后将锁紧螺母旋紧到安装板表面，通过双螺母锁止的方式固定螺纹位置，即使设备长期运行产生振动，也不会出现调平高度变化的问题。这类小型调平支撑件相比大型设备的重载调平脚，结构更紧凑，占用的安装空间更小，非常适合安装空间受限、载荷不大的桌面型设备和轻型机架使用，不需要复杂的安装工序，直接旋入对应螺纹孔就可以投入使用，维护也很方便，出现螺纹磨损的时候直接旋出更换即可，不需要对设备主体结构做改动。

　　在建模实现上，这个零件的特征逻辑比较清晰，先通过旋转特征做出头部和螺杆的基体轮廓，再对螺杆部分做螺纹扫描切除，最后对头部的边缘做圆角过渡处理，头部的外圆柱面可以做滚花特征的话，手动旋拧的时候摩擦力更大，调整的时候更省力，不过考虑到小尺寸零件的加工成本，光滑圆柱头部的加工难度更低，量产的时候良率更高，也能满足常规的手动调整需求。支撑端面的平面度需要控制在0.1mm以内，避免支撑的时候出现端面倾斜，导致实际接触面积减小，支撑稳定性下降。螺纹部分的公差按照中等精度等级加工，既保证旋合的顺畅性，又不会因为配合间隙过大导致调平的时候出现晃动。
