带长直柄压杆的小型微动触发开关

　　这类带长直柄压杆的微动开关，是工业控制、消费电子、小型机电设备里极为常见的通断执行元件，日常做结构选型时，经常会在各类需要位置触发、行程限位、状态检测的工位上见到它的身影。不同于无柄的基础款微动，这款的长压杆设计，大幅拓展了触发接触的范围，不需要触发件精准对准开关本体的按键触点，只要压杆受力摆动到设定行程，就能快速触发内部触点的通断动作，对于安装空间局促、触发件运动轨迹存在小幅偏差的场景，这种结构能有效降低装配对位的精度要求，减少后期调试的工作量。

　　从实际使用场景来看，这类开关常被用在小型家电的门盖状态检测，比如微波炉门的闭合联锁、洗衣机盖板的到位检测，压杆随门盖开合被压下或释放，快速传递通断信号给主控板，避免设备在门盖未闭合时误启动；在自动化生产线的小型料道上，它也可以作为工件到位检测元件，工件沿料道滑动时触碰压杆，触发计数信号或者下一工位的动作指令，响应速度快，触发力度小，不会对轻质工件的输送造成额外阻力；还有一些小型电动工具、办公设备里，也会用它做行程限位，比如打印机的字车复位检测、碎纸机的进纸感应，都是依靠这类微动开关的快速触发特性实现信号反馈。

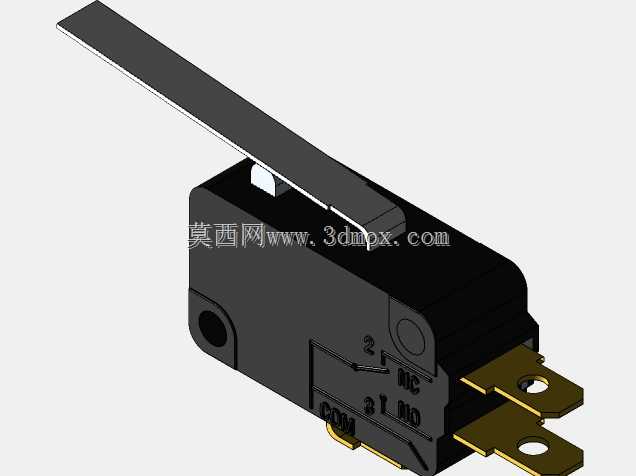

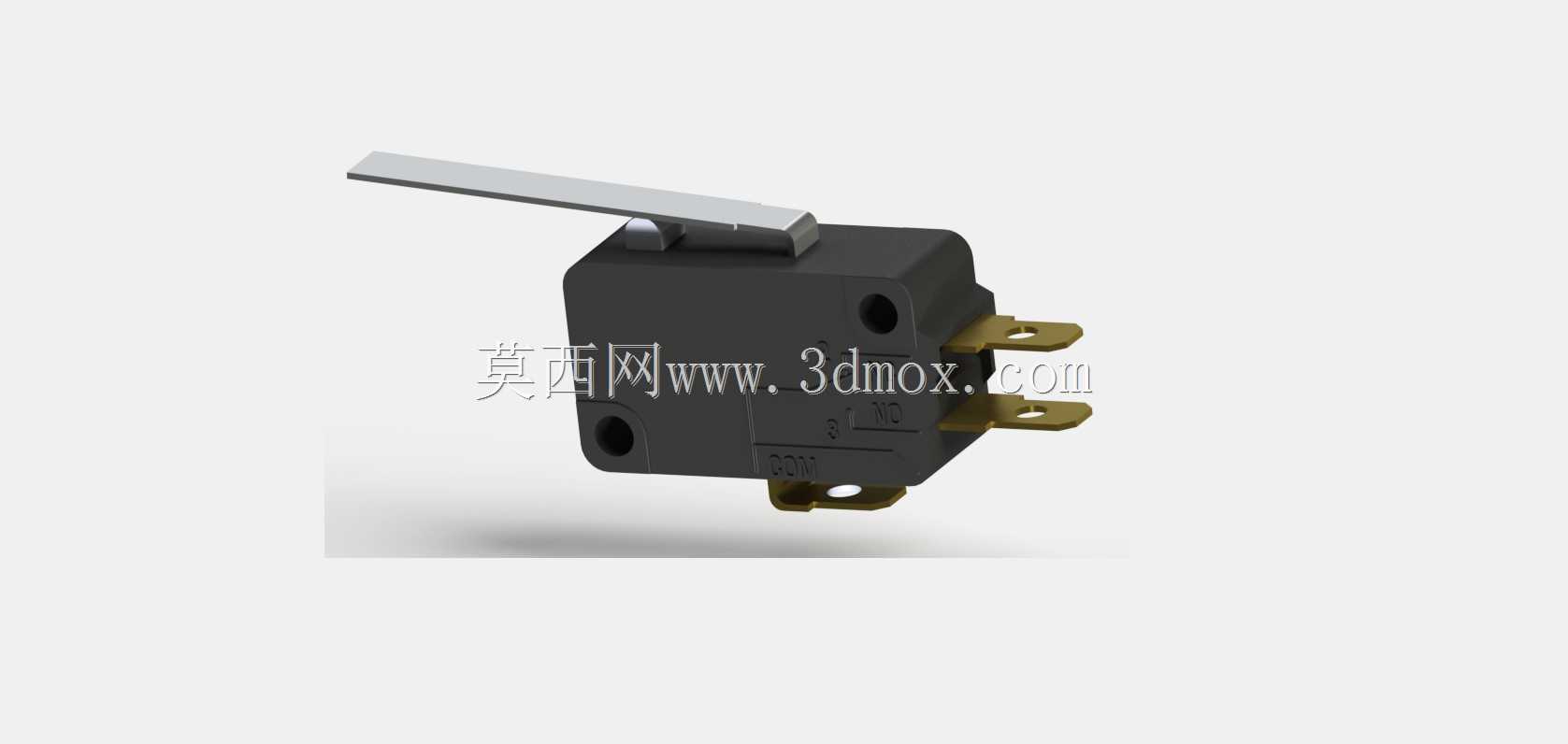

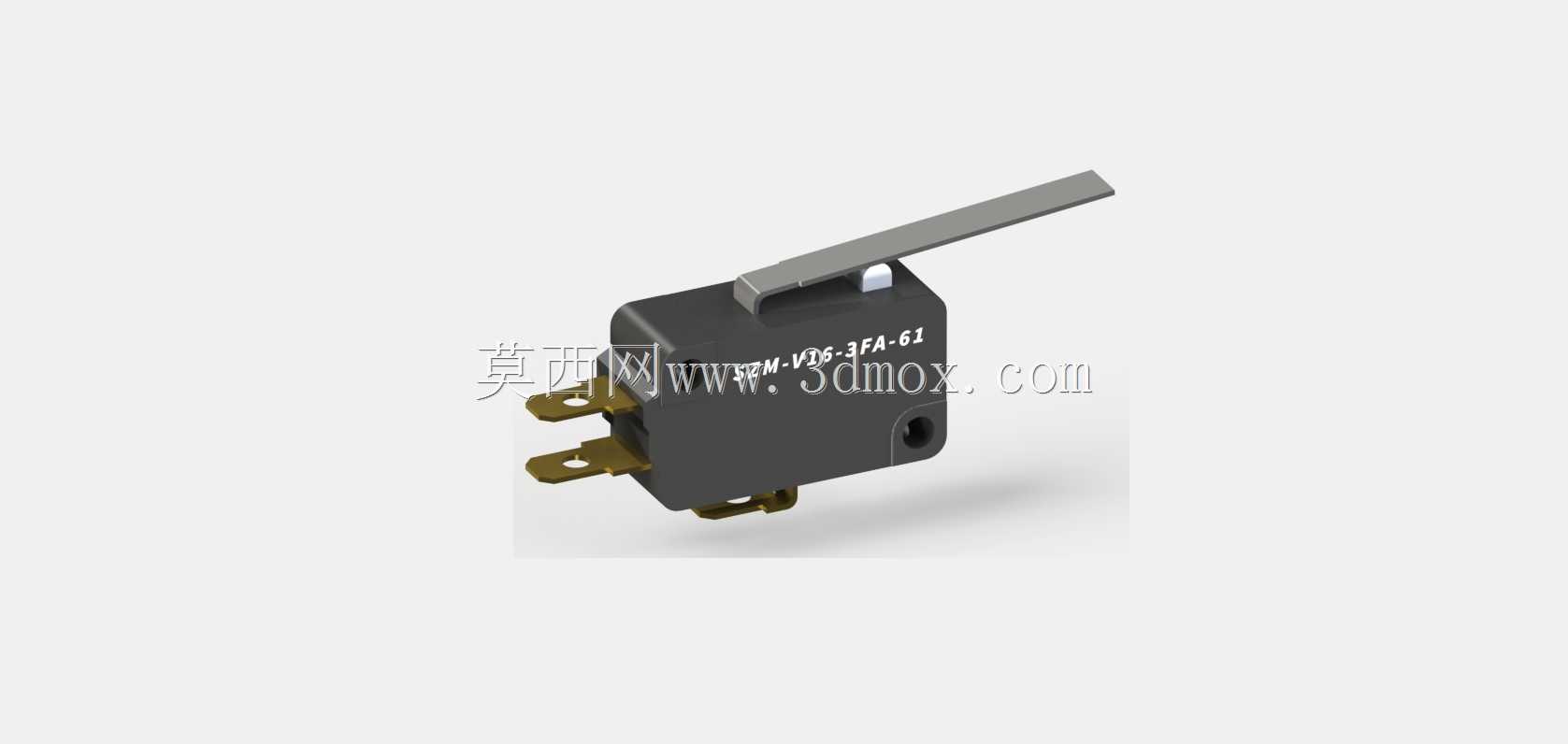

　　从结构设计的角度看，这款开关的本体采用阻燃黑色工程塑料壳体，兼顾绝缘性能与结构强度，两个插片式接线端子从壳体侧方伸出，适配常规的快插接线端子，装配时不需要焊接，直接插装就能完成接线，能大幅提升生产线的装配效率；壳体底部带固定安装孔，既可以用螺丝穿过孔位做刚性固定，也能适配卡扣式安装座，满足不同设备的安装需求。长压杆采用金属材质，表面做防锈处理，根部和壳体的转轴位置做了间隙配合设计，压杆摆动时的阻尼均匀，不会出现卡滞、晃动过大的问题，触发行程的一致性较好，长期反复按压后也不会出现压杆偏移的情况。内部的触点采用快动结构设计，只要压杆受力达到触发阈值，触点就会瞬间完成跳变，不会出现缓慢通断导致的拉弧现象，能有效延长触点的使用寿命，适合频繁通断的工作场景。

　　做三维建模时，需要重点关注几个关键的安装边界尺寸：首先是本体的长宽高尺寸，要预留出接线端子的插装空间，避免端子和周边结构件发生干涉；其次是压杆的自由状态角度与压下后的极限摆动角度，要核算触发件的运动行程，确保压杆被压下时能可靠触发，同时不会超过压杆的极限摆动位置，避免压杆被压弯或者壳体内部结构损坏；另外底部安装孔的孔距、孔径要和标准件参数对齐，固定螺丝的头部沉台空间也要预留足够，避免螺丝锁附后顶住壳体内部的动作机构。还要注意压杆触发时的力度参数，不同应用场景对触发力的要求不同，比如面向消费电子的场景需要触发力轻柔，避免用户操作时手感生涩，面向工业设备的场景则需要触发力稍大，避免设备运行时的振动导致误触发，选型和建模时要对应匹配相关参数。

　　在装配设计时，还要考虑开关的走线空间，插片端子接线后，导线的弯曲半径要满足要求，不要让导线长期处于受力弯折的状态，避免导线断裂；开关安装位置要远离高温、高湿、有腐蚀性气体的区域，如果必须在这类环境下使用，还要额外增加密封防护结构，避免壳体内部触点氧化导致接触不良。另外，压杆的触发方向要和受力方向对齐，尽量让触发力垂直作用在压杆的末端，不要从侧向施压，否则长期使用会导致压杆变形、转轴磨损，影响开关的触发精度与使用寿命。
