手动立柱式管材弯曲加工设备结构设计

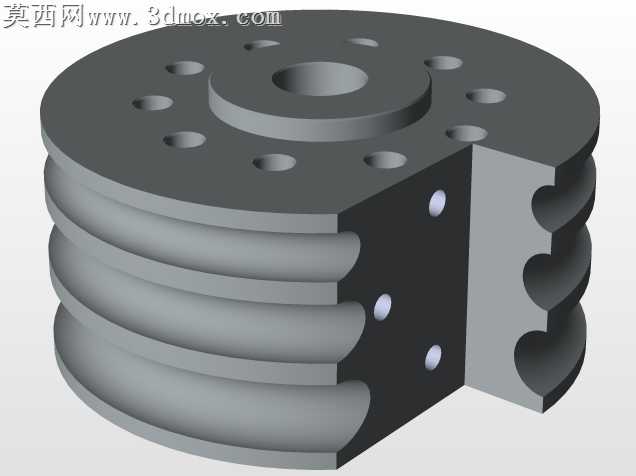

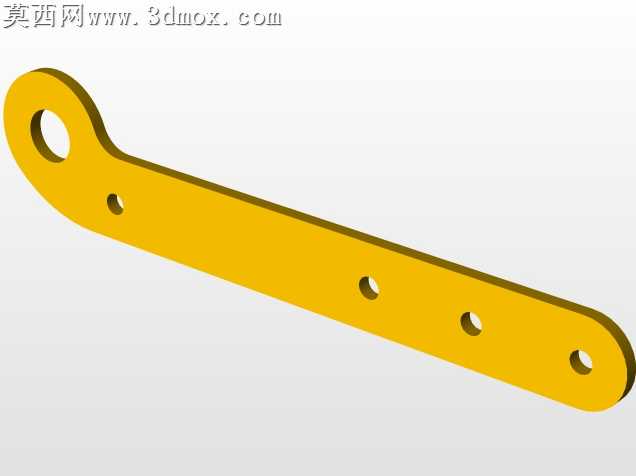

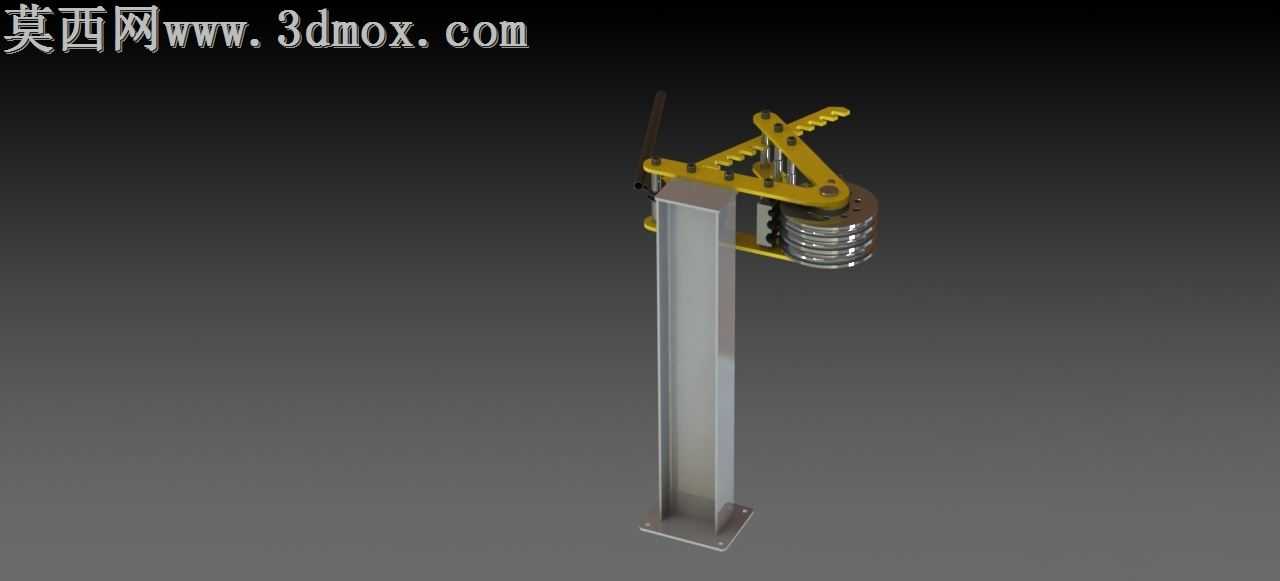

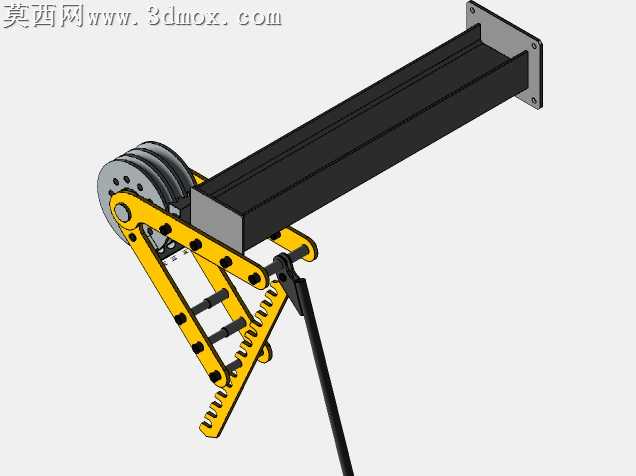

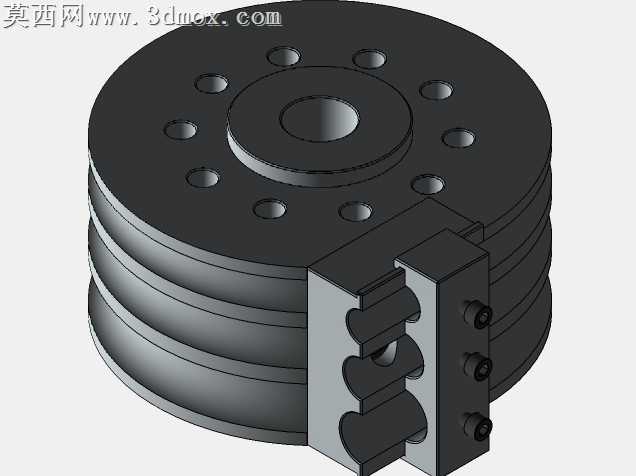

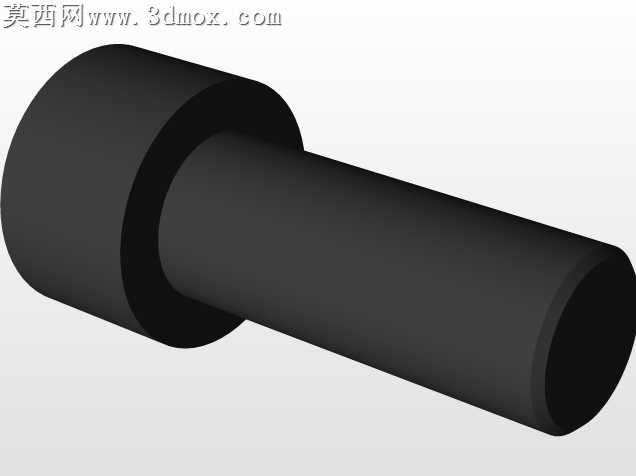

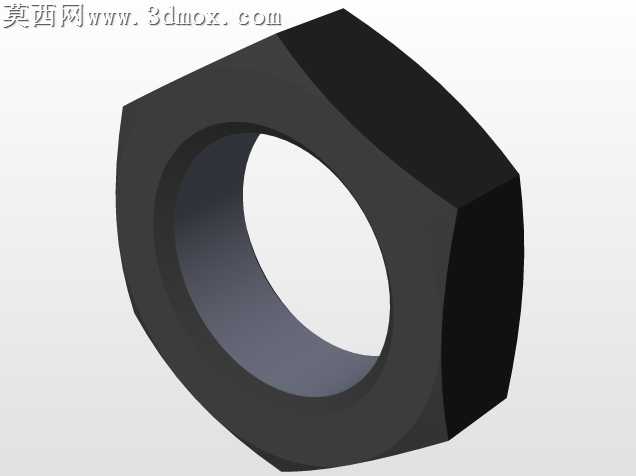

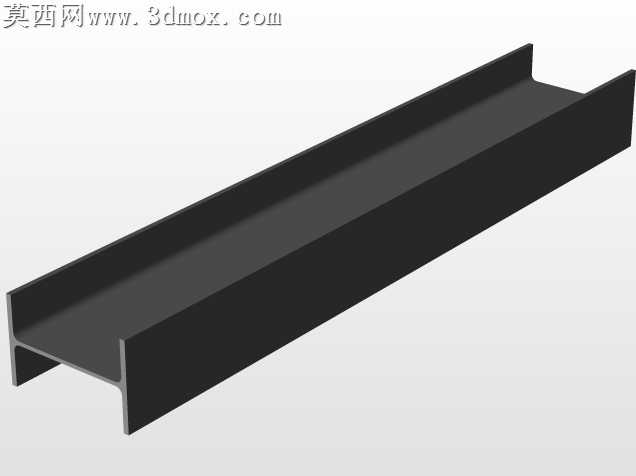

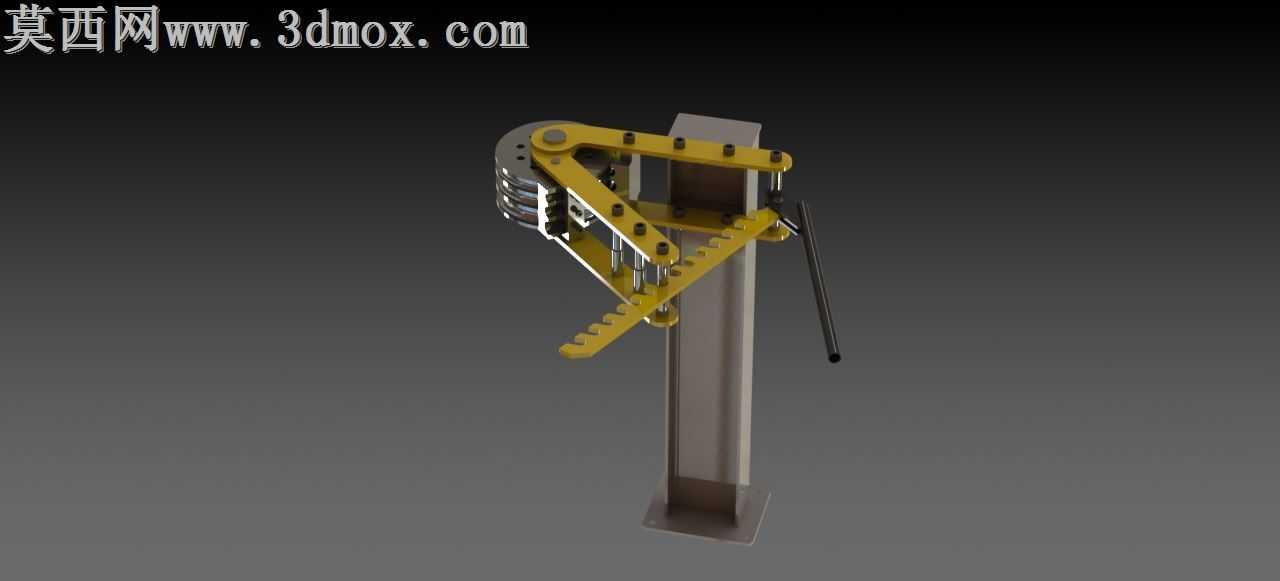

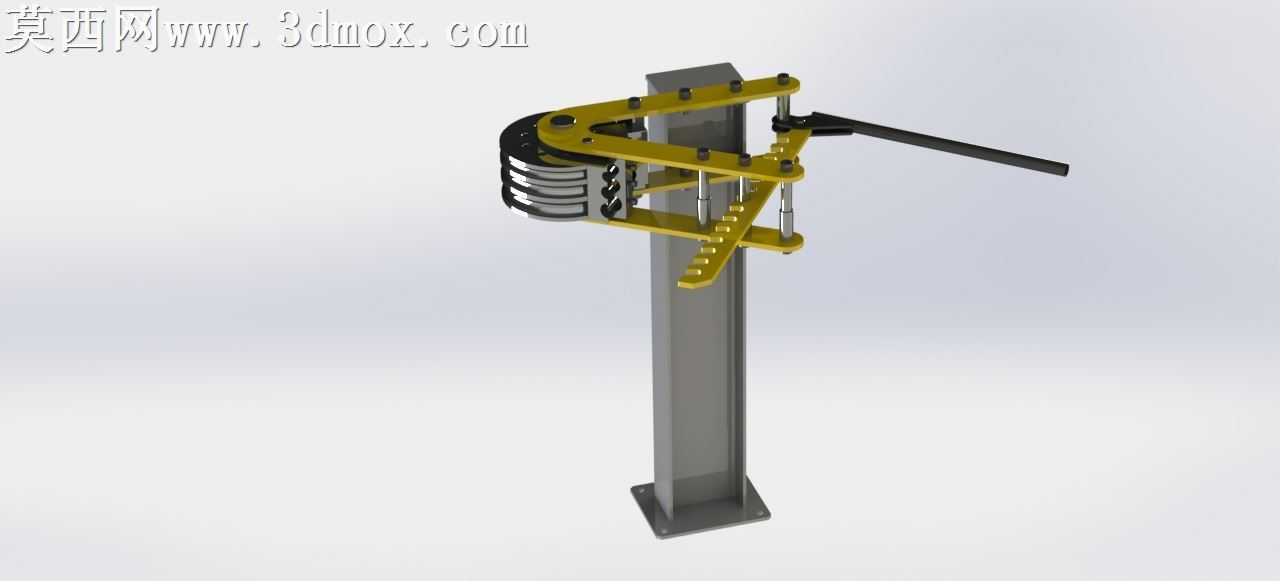

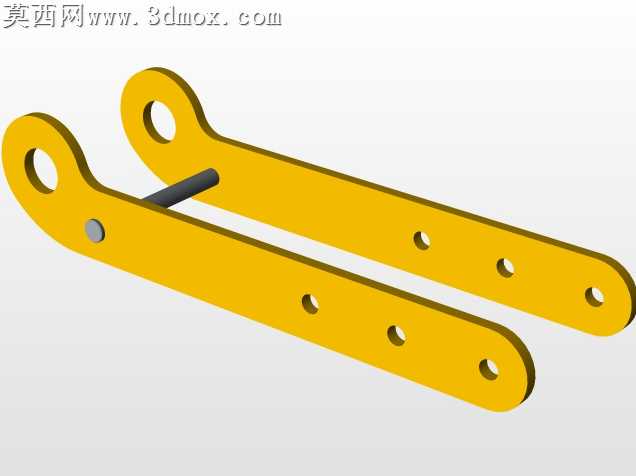

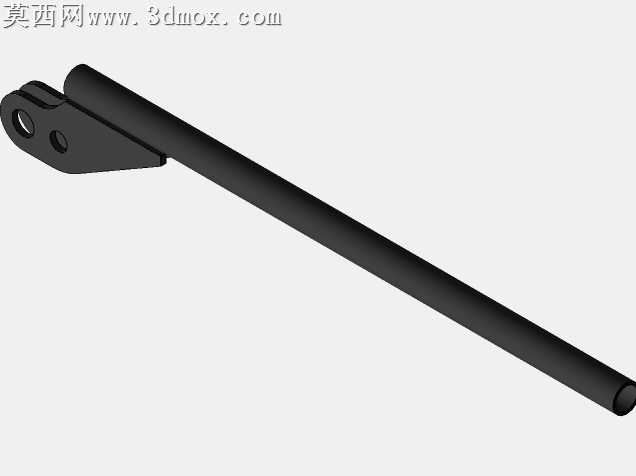

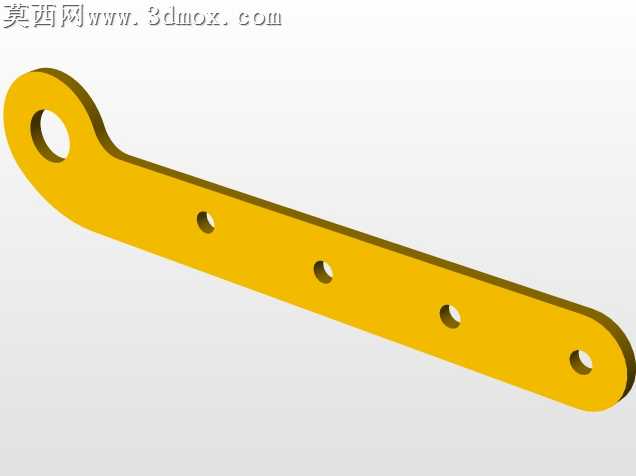

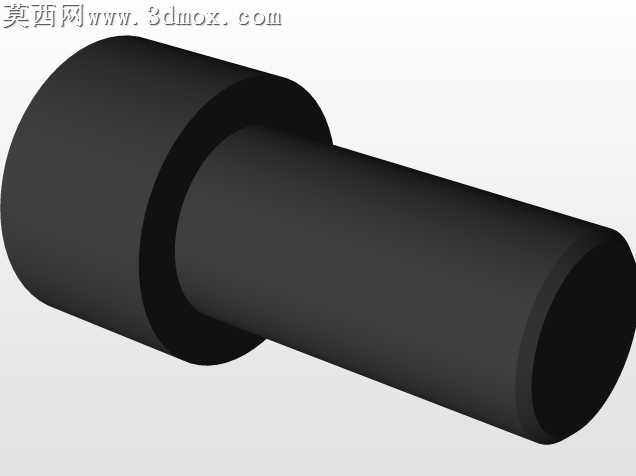

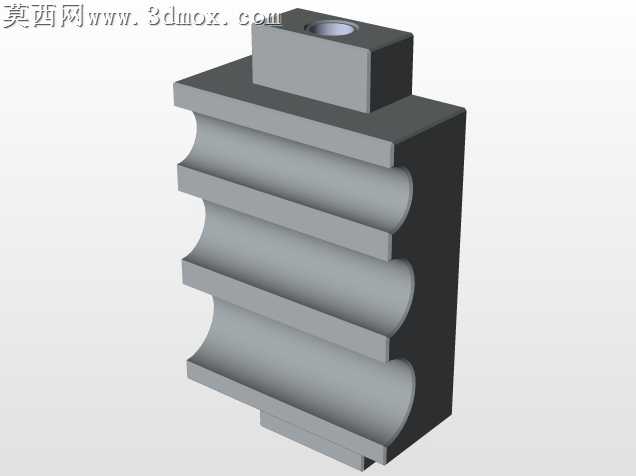

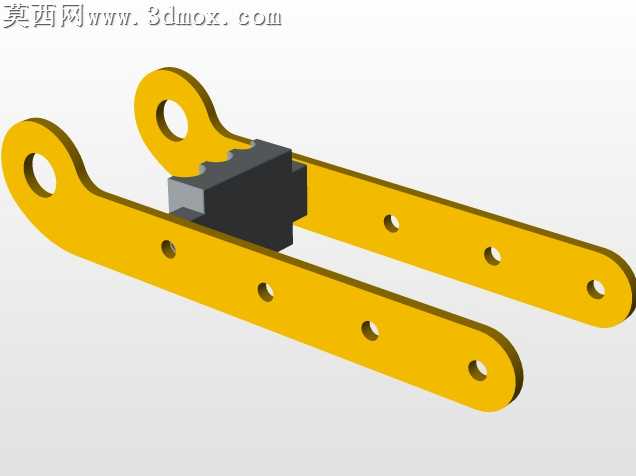

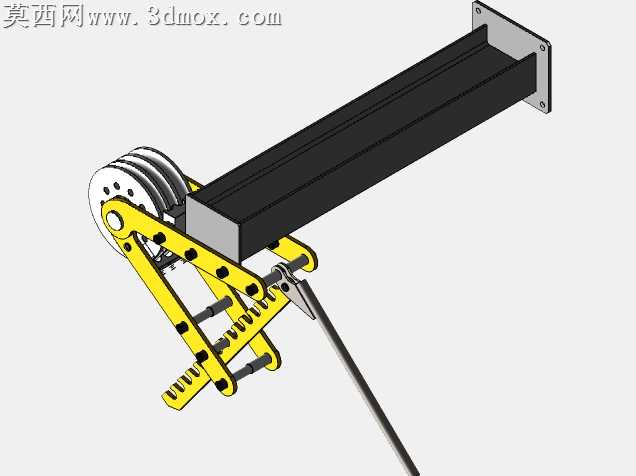

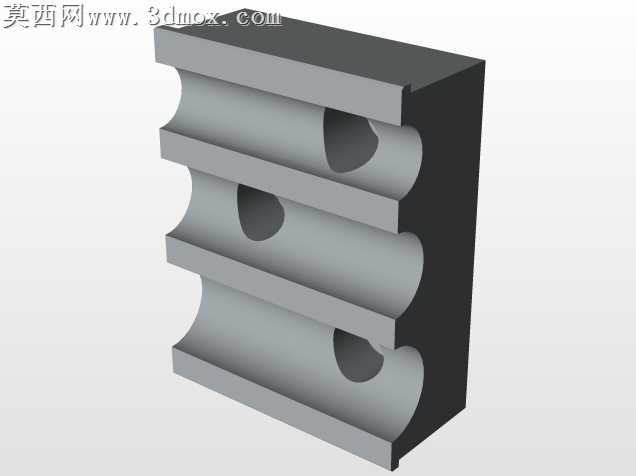

本作品为手动立柱式弯管设备的三维建模成果，建模过程中严格遵循机械加工设备的实际装配逻辑，对各组成部件进行1:1等比例还原，整体结构分为立式支撑立柱、手动操作杠杆、弯管成型模座、管材定位组件、角度调节机构五个核心部分。建模阶段先完成底部方形安装法兰的特征绘制，通过拉伸、倒角命令构建带安装孔的法兰底座，向上延伸绘制方形截面的支撑立柱，对立柱表面做哑光金属质感的材质赋予，还原钢制型材的磨砂表面效果，同时对立柱与法兰的焊接位置做圆角过渡处理，模拟真实焊接工艺的结构特征。上部操作机构部分，先构建多组弯管成型滚轮，滚轮表面开设与管材外径匹配的弧形凹槽，对滚轮做镀铬亮面金属材质设置，还原工装模具的高硬度表面质感；手动操作杠杆采用长杆式结构，手柄位置做防滑纹理的细节刻画，杠杆与模座的铰接位置绘制销轴、开口销等标准连接件，还原真实的铰接转动结构。角度调节组件采用带多组定位孔的调节支板，通过不同孔位的销轴固定实现不同弯曲角度的调节，建模时对每个定位孔做精确的位置阵列，保证孔位间距的尺寸精度，调节支板表面做镀锌钝化的材质效果，区分于主体结构的钢材质感。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度投射，搭配辅助补光消除结构暗部阴影，开启环境反射效果让金属部件表面呈现自然的环境反光，清晰展现各部件的装配关系与结构细节。整体设计围绕手动小批量管材弯曲加工场景展开，摒弃复杂的动力结构，通过杠杆力臂放大操作力，无需外接动力源即可完成金属管材的冷弯作业，结构紧凑安装便捷，适合小型加工场景的管件折弯需求，建模过程中对所有活动部件的运动行程做干涉检查，确保操作杠杆摆动过程中与立柱、调节支板无结构干涉，各铰接位置的转动间隙控制在合理公差范围内，还原设备真实的可操作属性。
