可移动立式搅拌调色罐体设备设计

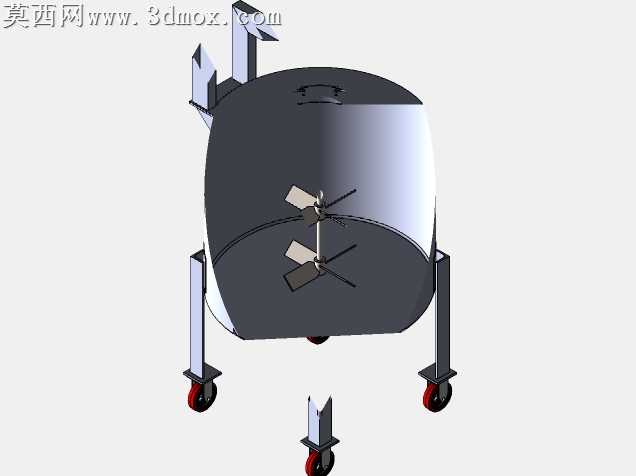

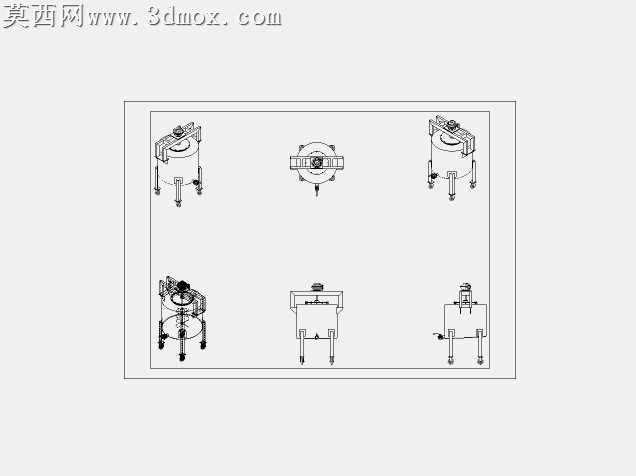

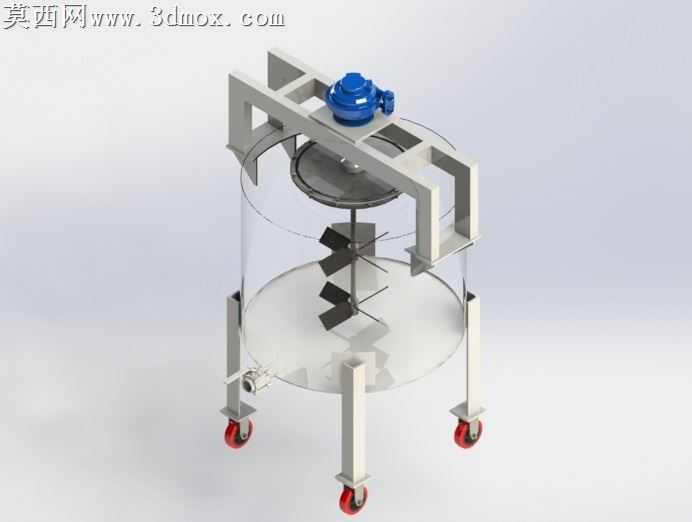

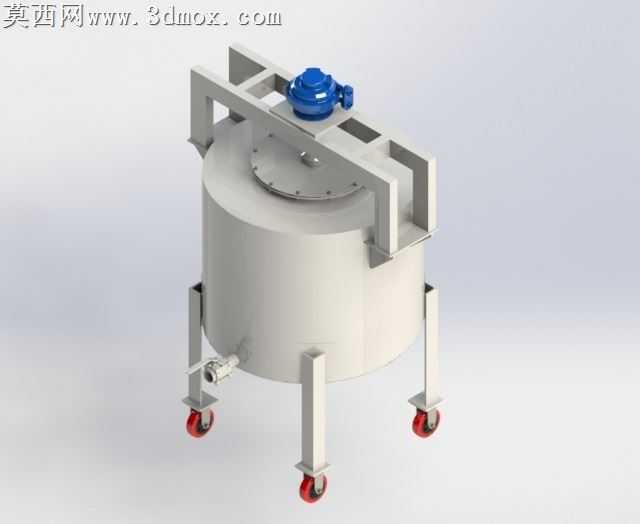

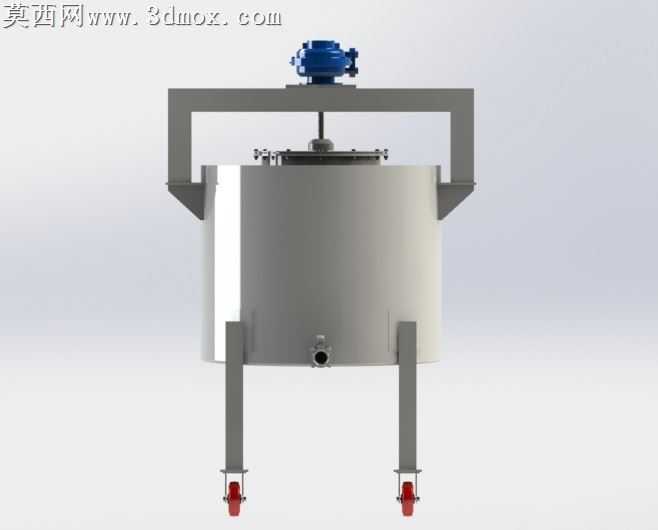

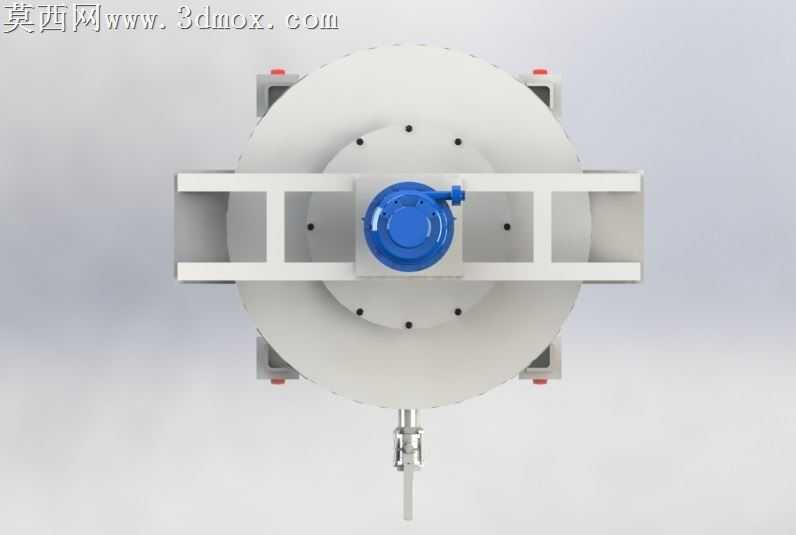

本作品为可移动立式搅拌调色罐体的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据罐体直径1020mm的尺寸基准，构建立式圆柱罐体主体，罐体顶部设计法兰连接式密封端盖，端盖上方预留搅拌驱动装置的安装定位位，匹配顶部蓝色减速驱动组件的安装接口，保证动力输出轴与罐体内部搅拌组件的同轴度要求。罐体外部设计框架式支撑结构，采用方管型材搭建环绕罐体的承重架，既对罐体侧壁形成防护，也作为顶部驱动装置的安装承载基座，框架与罐体侧壁采用焊接式连接点位设计，保证整体结构的连接强度。支撑腿部分采用四根等长立式方管结构，底部安装带刹车功能的万向脚轮，实现设备的灵活移动与作业位置固定，满足不同工位间的转场使用需求。罐体侧下方设计出料阀门接口，采用快装式阀门结构，方便调配完成的物料快速排出。材质设计上，罐体主体采用A240标准304不锈钢材质，渲染阶段针对不锈钢材质调整金属粗糙度、反射率参数，还原不锈钢哑光金属质感，顶部驱动组件采用蓝色工程塑料与金属组合材质渲染，脚轮部分还原橡胶轮面与金属支架的材质差异，框架结构采用与罐体一致的不锈钢材质表现，整体渲染效果真实还原设备的实际材质观感。设计过程中重点考量设备的实用性，框架上方预留的镂空位可作为搬运或吊装的受力点位，支撑腿的长度经过力学核算，保证罐体满载状态下的结构稳定性，脚轮的承重参数匹配罐体满载总重量，避免移动过程中出现结构变形。整体结构设计紧凑，无冗余部件，各部件间的装配间隙经过合理校核，既保证搅拌作业过程中设备无干涉，也兼顾后期设备维护、部件更换的操作空间，罐体顶部端盖采用可拆卸式法兰连接设计，方便后期对内部搅拌组件进行清洁、检修，适配涂料、色浆等物料的调色搅拌作业场景，整体建模精度满足生产加工的图纸导出要求，各部件的尺寸参数可直接用于生产下料与装配指导。
