重型管子夹持用台虎钳结构设计

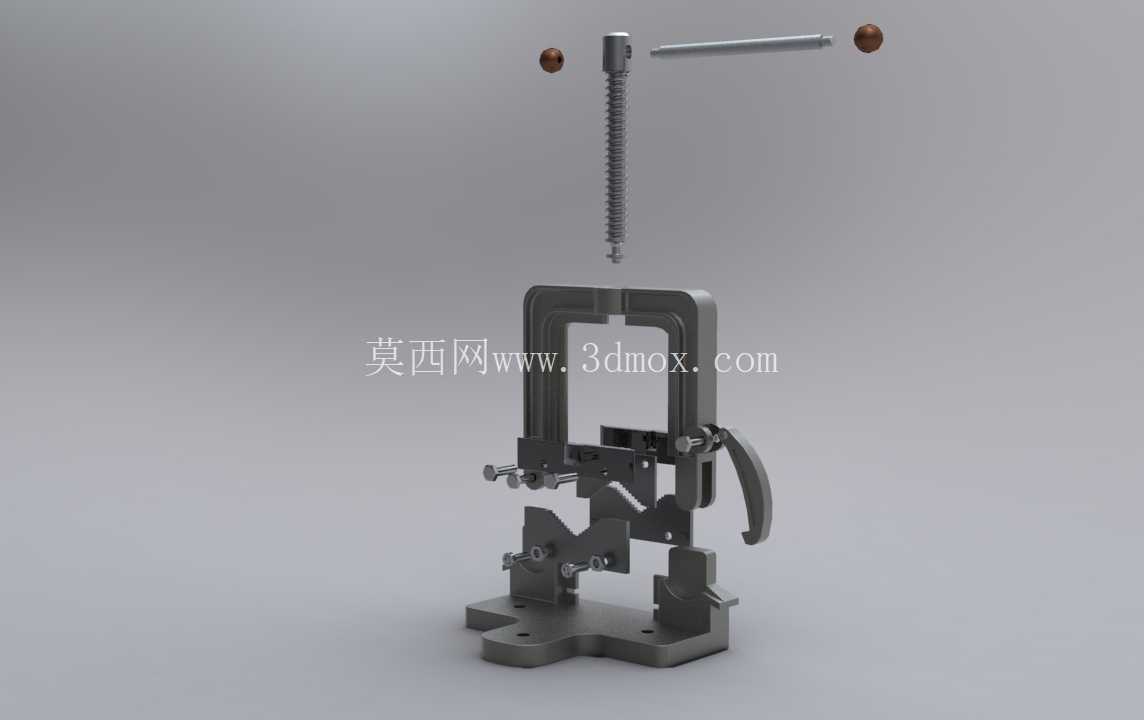

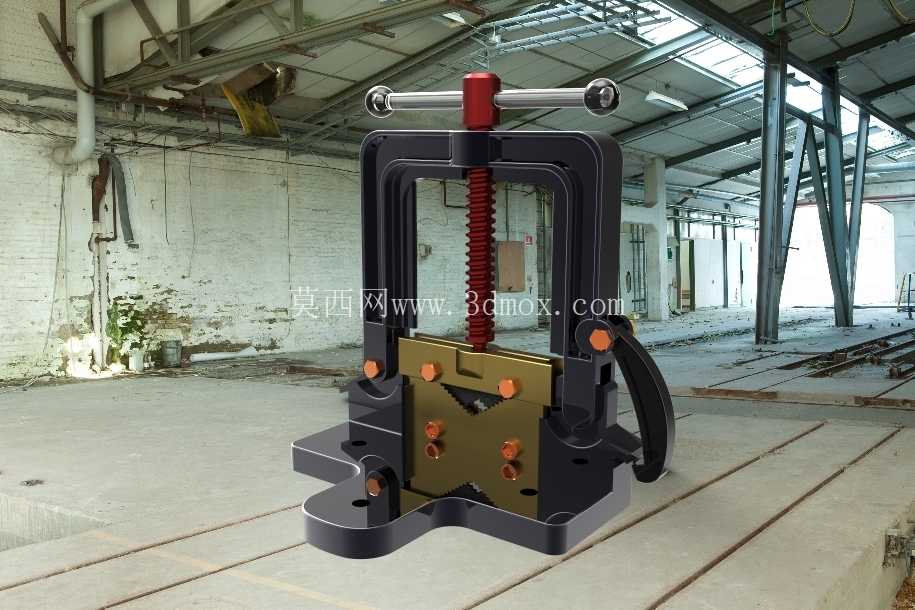

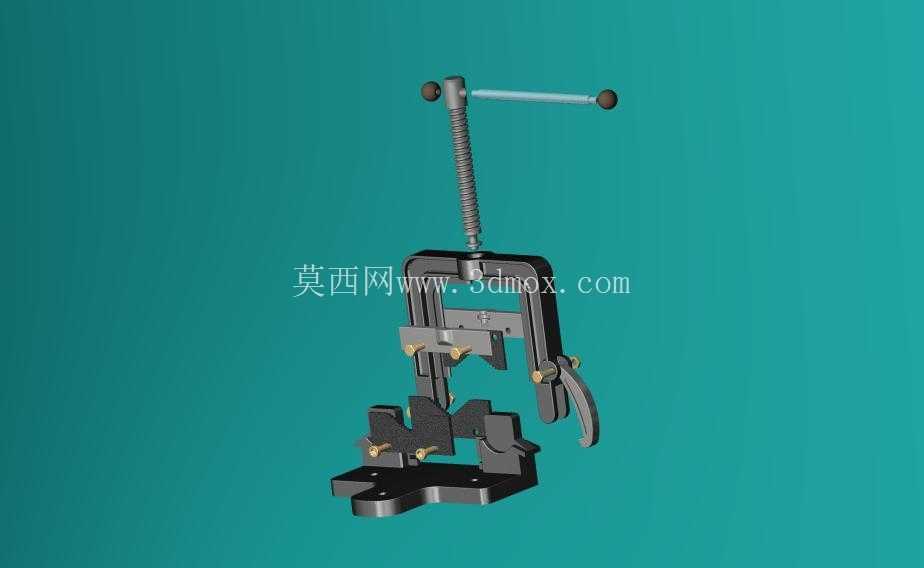

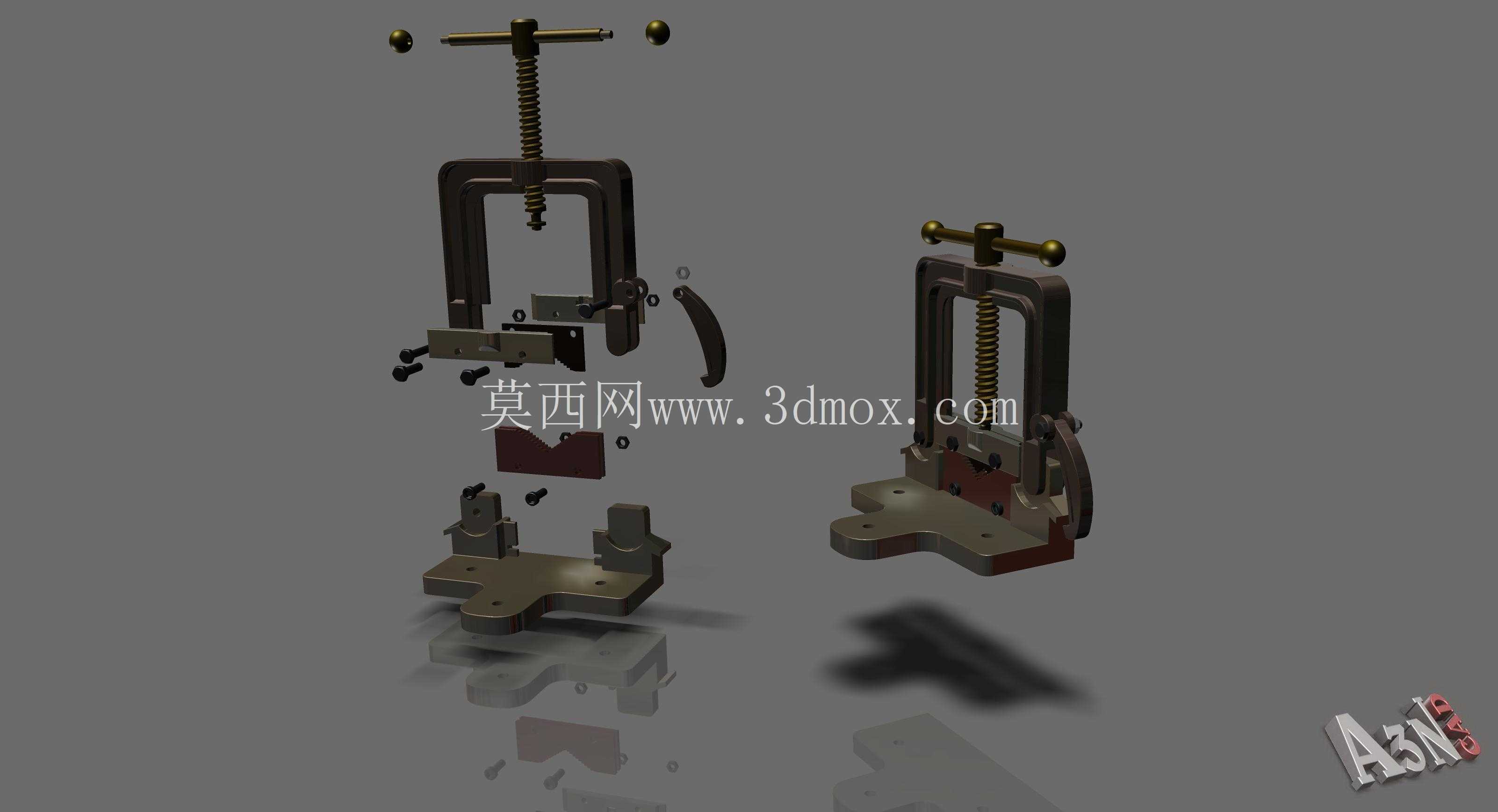

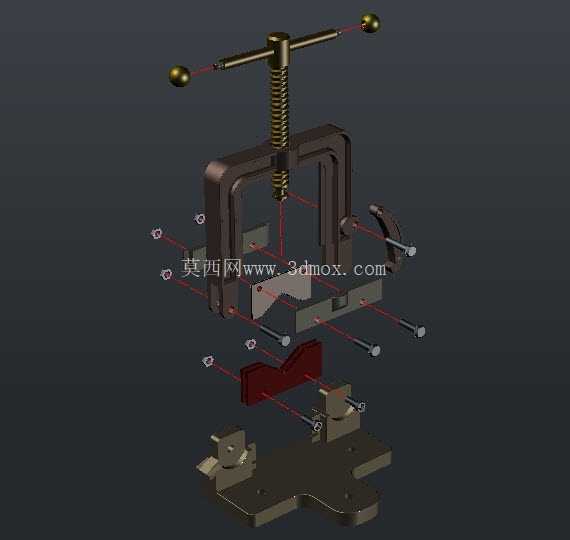

　　在管道安装、五金维修、小型金属件加工作业场景里，这类管虎钳是工位上不可或缺的夹持工装，和普通平口虎钳的定位差异很明确——它核心针对圆形截面的管材做周向抱紧，避免管材在套丝、切割、坡口加工时出现周向打滑或者轴向窜动，比普通台钳的V型钳口适配性更强，尤其是针对镀锌钢管、无缝钢管这类水暖、机电安装常用的管材，夹持稳定性要高出不少。从结构设计逻辑来看，整个组件采用框架式龙门承载结构，底部是带安装孔的一体式铸造底座，四个沉头安装孔可以直接通过T型螺栓固定在钳工台或者移动式工装架上，安装边界的孔位间距适配常规钳工台的预留槽距，不需要额外做转接板就能完成固定，底座的延伸支脚做了加厚处理，在承受大扭矩夹紧力的时候不会出现底座翘曲的问题。

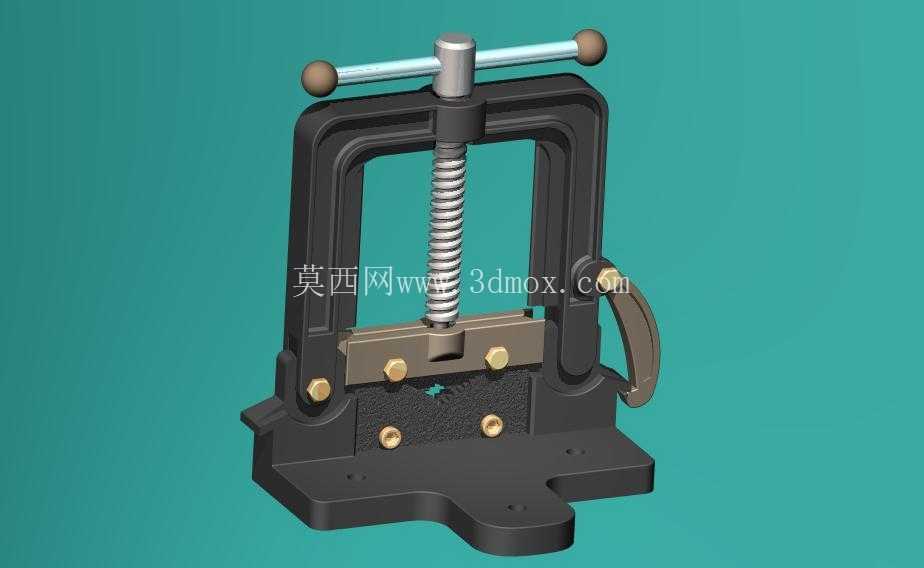

　　上部的龙门框架和底座采用一体式铸造成型，避免了拼接结构带来的装配间隙，夹紧时的框架形变控制在极小范围内，不会因为夹紧力过大导致框架外扩影响夹持精度。夹紧传动部分采用梯形丝杠副，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，当操作人员通过顶部的T型手柄施加扭矩夹紧管材后，丝杠不会因为加工过程中的振动出现回松，不需要额外增加锁止结构就能保持夹紧力，T型手柄两端的球头设计符合人体工程学，操作人员戴劳保手套操作时也不会出现打滑，手柄的力臂长度经过匹配，单手施加力就能满足常规2寸以内管材的夹紧需求，不需要额外加力套管。

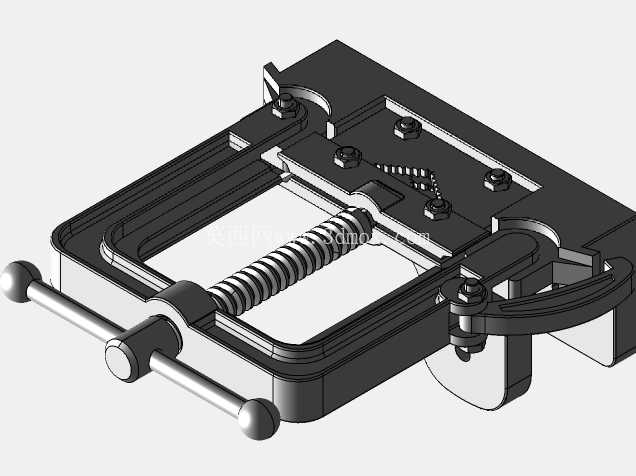

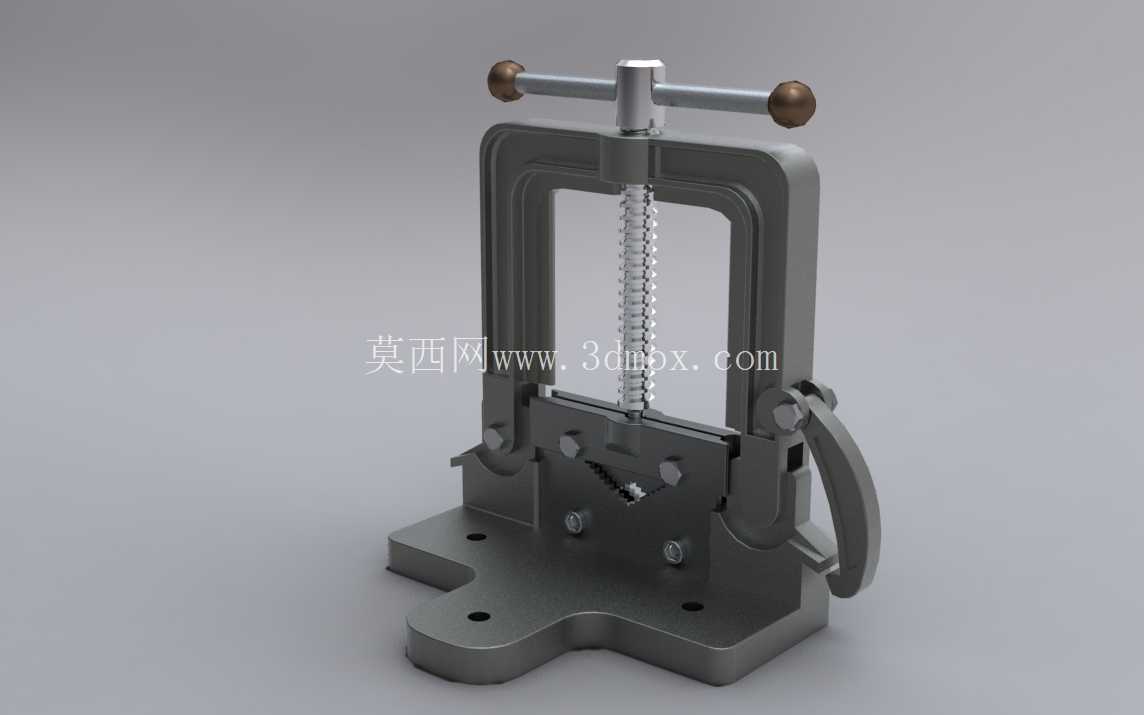

　　钳口部分做了带齿的V型结构设计，上下钳口的V型槽对中度在装配时通过两侧的导向销做定位保证，管材装夹后轴线能保持水平，和套丝机、割刀的作业轴线对齐，不会出现装夹偏斜导致的螺纹歪斜、切割面不垂直的问题，钳口的齿形做了钝化处理，既能提供足够的抱紧摩擦力，又不会在薄壁管材表面压出过深的齿痕，破坏管材的防腐层。侧面的快调手柄是这套结构的实用设计，常规虎钳调整钳口开度需要反复转动手柄，在频繁更换不同管径管材的时候效率很低，这个快调机构可以在松开锁止后直接拉动活动钳口快速调整到接近管材外径的位置，再转动顶部手柄做最终夹紧，能大幅减少空行程转动的时间，在批量管道加工作业里能明显提升作业效率。

　　从安装尺寸的适配性来看，整个钳体的高度控制在常规钳工操作的舒适区间，操作人员站在工位前作业时，被夹持管材的中心高度和操作人员的手肘高度基本齐平，长时间进行套丝、打磨作业不容易产生疲劳，底座的安装孔距兼容市面上多数现成的钳工台预留安装位，不管是固定在车间的永久钳工台，还是野外作业的便携式工装架上，都能快速完成装拆。结构上的细节处理也贴合实际作业需求，丝杠部分预留了润滑脂加注的间隙，日常维护时只需要定期在丝杠表面涂抹润滑脂就能保证传动顺畅，不需要做复杂的拆解保养，所有外露的金属部件都做了氧化防锈处理，在车间潮湿、多切削液的环境里也不容易出现锈蚀，延长工装的使用寿命。和普通的台虎钳相比，这款管虎钳的夹持范围覆盖了从细管径的仪表管到常规2寸供水钢管的区间，钳口的V型角度经过优化，不管是薄壁不锈钢管还是厚壁无缝钢管，都能实现均匀受力夹紧，不会出现薄壁管夹扁、厚壁管夹不紧的问题，在管道维修、五金加工、设备装配等场景下，都能提供稳定的夹持支撑，是工装夹具里实用性极强的基础作业工具。
