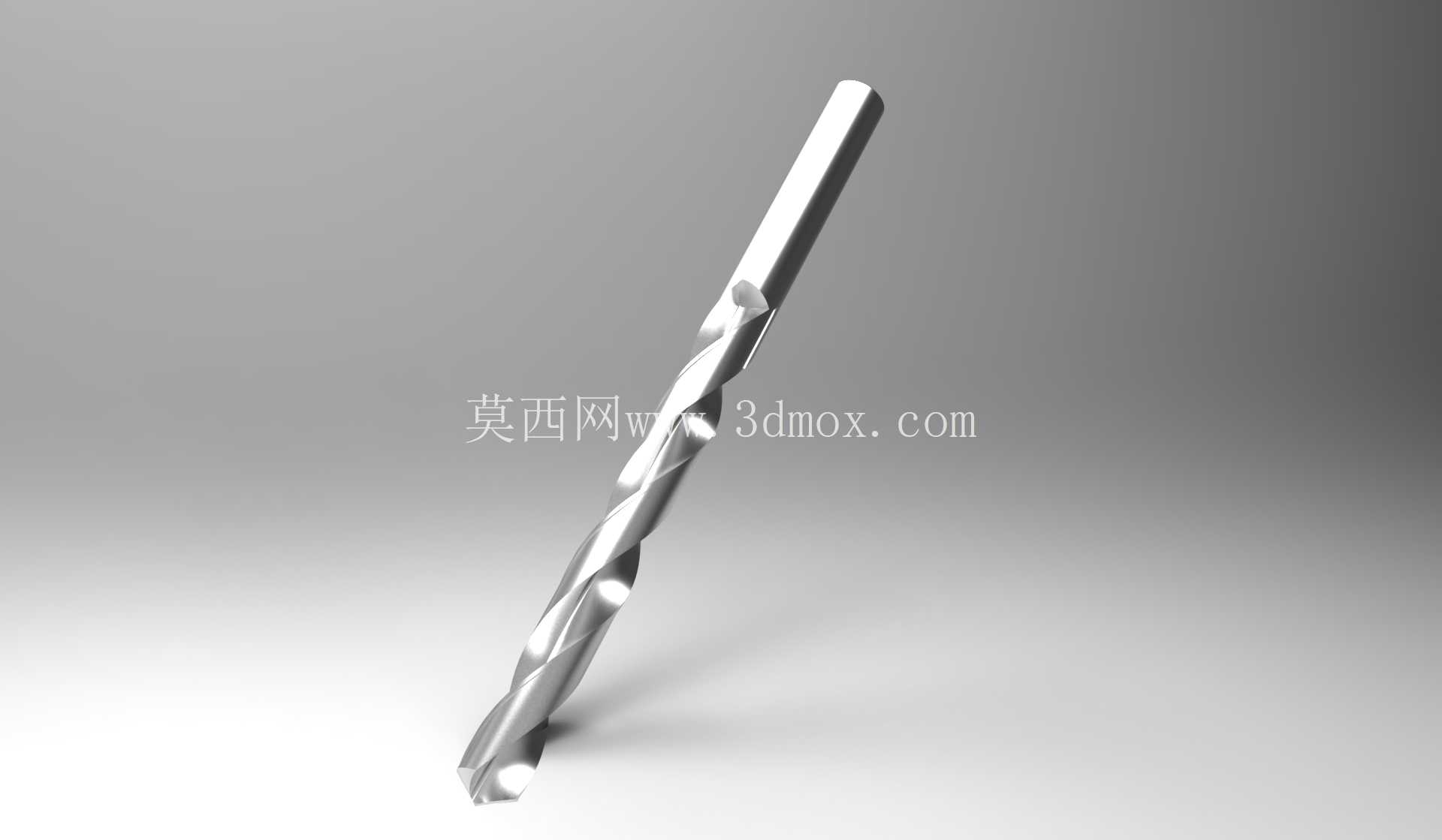

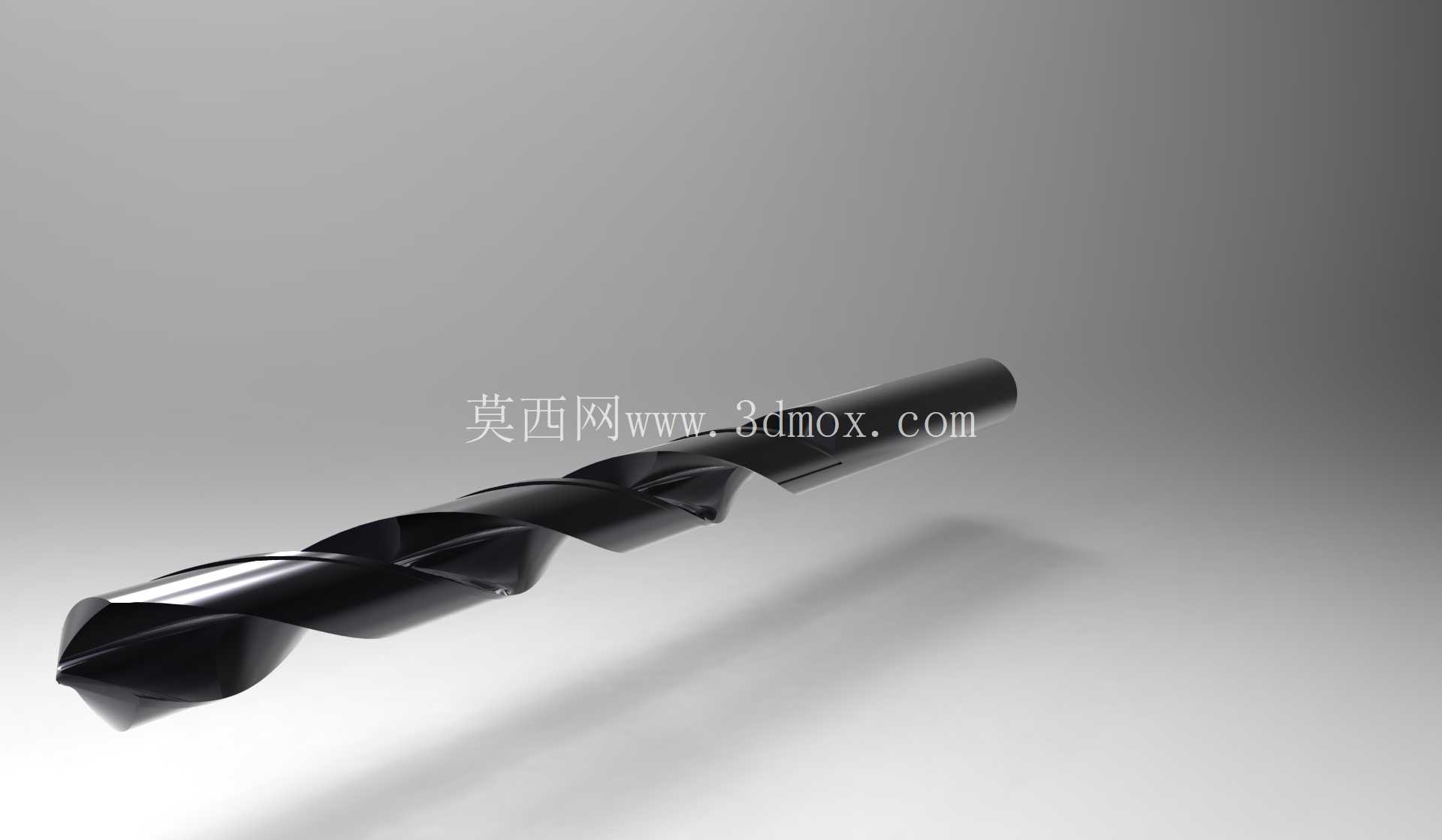

标准麻花型金属钻孔加工刀具结构

　　在常规金属切削加工场景里，孔加工占机加工工序总量的三成以上，不管是普通台钻、立式加工中心还是摇臂钻床，麻花钻都是最基础也最高频使用的孔加工执行部件，这款金属钻的结构完全适配常规黑色金属、有色金属的实体钻孔工序，从单件小批量的工装维修，到批量生产的零部件粗加工孔工序都能覆盖。从结构设计逻辑来看，这款钻头采用经典的双螺旋槽结构，螺旋角的取值兼顾了切屑排出顺畅度与刀体自身刚性，针对普通碳钢、铸铁等常见工件材料的钻孔工况，螺旋槽的抛光曲面可以让带状切屑顺着槽道顺利排出孔外，避免切屑堵塞在孔内刮伤已加工孔壁，也能减少切屑堆积带来的切削热聚集，降低刀头过热退火的风险。

　　钻尖部分采用标准的118度顶角设计，这个角度是长期加工实践中验证过的通用钻尖角度，针对抗拉强度400-800MPa的常规结构钢材料，钻尖的横刃修磨预留了标准的修磨余量，现场使用时可以根据实际加工材料调整横刃宽度，减少轴向进给力，降低钻床主轴的负载。刀体的刃带部分设计了等宽的导向棱边，钻孔过程中棱边与已加工孔壁贴合，起到导向支撑作用，避免钻孔过程中出现孔位偏斜、孔径超差的问题，同时棱边的后角设计也能减少刀体与孔壁的摩擦，降低加工表面的粗糙度。

　　从安装适配性来看，这款钻头的柄部采用标准直柄结构，适配市面上绝大多数的钻夹头安装尺寸，不需要额外的过渡套就可以直接装夹在台钻、手电钻、加工中心的钻夹头上，装夹时只要保证柄部清洁无毛刺，夹紧力控制在合理区间，就可以避免钻孔过程中出现钻头打滑、跑位的问题。在实际使用场景中，这款钻头可以完成板材、型材、轴类零件的预制孔加工，也可以用于螺纹底孔的粗加工工序，加工时配合合适的切削液，可以有效延长刀具使用寿命，保证孔的位置精度与尺寸精度。设计过程中充分考虑了刀具的重磨复用性，当钻尖磨损后，作业人员可以在工具磨床上按照原有角度重新修磨钻尖，不需要复杂的专用工装就可以恢复刀具的切削性能，大幅降低生产现场的刀具消耗成本。

　　刀体的整体刚性经过结构优化，长径比控制在合理区间，既保证了足够的钻孔深度，又避免了刀体长径比过大带来的刚性不足、钻孔振颤的问题，在常规的切削参数下，加工普通碳钢件时可以保证孔的直线度，不会出现孔壁歪斜、出口崩边的问题。排屑槽的深度设计经过反复校核，既保证了足够的切屑容纳空间，又不会因为槽深过深削弱刀体的抗扭强度，在满进给切削时可以承受足够的切削扭矩，避免钻头扭断裂在工件孔内，减少断刀带来的工件报废风险。
