快插式气动管路直通接头结构设计

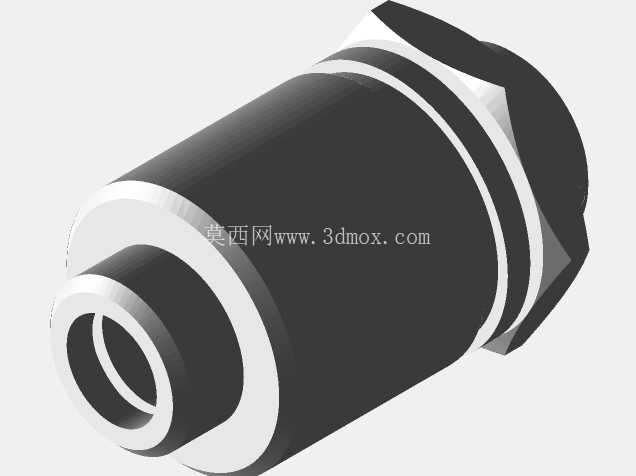

　　在气动控制系统的管路布设场景中，这类直通快插接头是最常用的气路连通元件，主要承担两段同规格气动软管的直线对接功能，常见于自动化生产线气路排布、小型气动工装的气源接驳、设备内部气路分支连接等场景，相比传统的卡套式、拧接式接头，它无需额外工具即可完成管路装拆，能大幅缩短设备气路的装配与后期维护时长。从结构设计逻辑来看，这款接头采用对称式的两端快插结构，主体中段为六角形的拧动夹持位，方便装配时使用扳手施加扭矩，将接头固定在对应安装基座或者对接端面上，避免安装过程中接头本体跟转导致密封面错位。

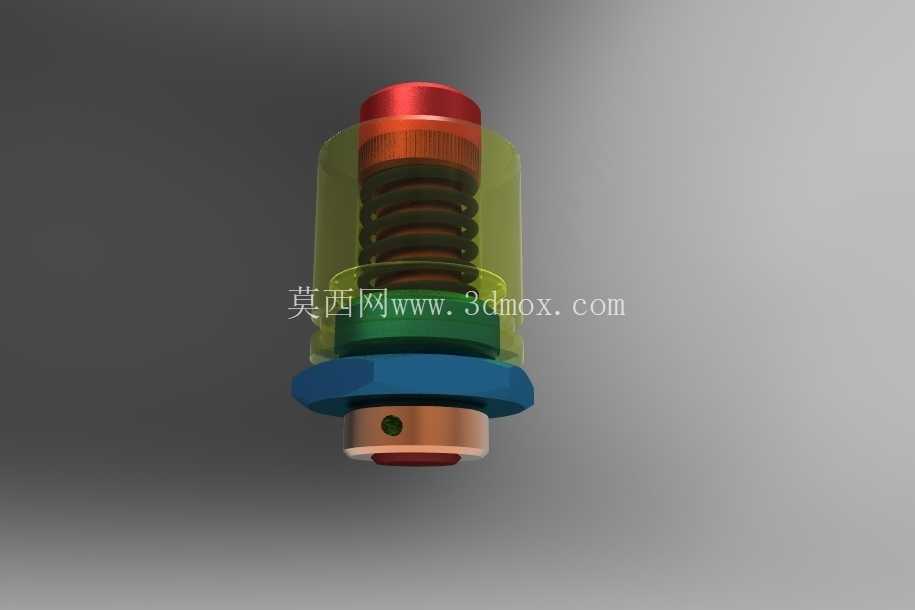

　　接头内部集成了弹性卡爪、O型密封圈以及释放环三个核心功能部件：弹性卡爪采用不锈钢材质冲压成型，卡爪内圈带有均匀分布的倒齿，当气动软管插入接头到底后，倒齿会紧紧咬合住软管外壁，即便气路存在0.8MPa左右的常规工作气压，也不会出现软管脱开的问题；O型密封圈采用丁腈橡胶材质，安装位置刚好对准软管插入后的外壁圆周，在卡爪定位的同时实现径向密封，杜绝气路泄漏；释放环设置在接头的两端最外侧，当需要拆卸软管时，只需要向内按压释放环，就会推动卡爪向外张开，解除倒齿对软管的咬合，此时可直接拔出软管，无需撬动或者旋转部件，操作门槛极低。

　　从安装边界来看，这类接头的主体外径根据适配软管规格不同有对应尺寸，以适配8mm外径气动软管的常规规格为例，中段六角对边尺寸为14mm，两端插入软管后的总长度约为38mm，安装时需要在接头两端预留至少15mm的操作空间，方便按压释放环完成软管拆装，同时接头安装的基座螺纹孔需要保证同轴度偏差不超过0.1mm，避免接头安装后出现偏斜，导致软管插入后密封面受力不均出现慢性泄漏。在实际选型应用中，这类直通接头适合在-20℃到80℃的工作环境下使用，可适配尼龙、PU等常见材质的气动软管，工作压力覆盖真空到1.0MPa的范围，完全满足常规工业气动系统的使用需求。

　　设计过程中需要重点关注几个细节：一是内部流道要做等径设计，不能出现通径缩口的问题，否则会增加气路的压力损失，导致末端气动执行元件的输出力不足；二是卡爪的倒齿角度要经过反复验证，角度过大会导致咬合力不足容易脱管，角度过小则会在拆卸时划伤软管外壁，降低软管的重复使用寿命；三是释放环的按压行程要控制在3mm以内，按压力度不超过20N，保证日常维护时徒手即可操作，不需要借助额外工具。另外接头的外表面做了发黑处理，既可以提升金属部件的防锈能力，也能避免车间环境中的油污、灰尘附着在表面后难以清理，适配工业车间的复杂使用环境。在气路排布时，这类直通接头主要用于直线段的管路对接，尽量避免在接头位置承受管路的径向拉扯力，管路布设时要在接头附近预留适当的管路弯曲余量，防止长期受力导致接头和软管的连接位置出现疲劳泄漏。
