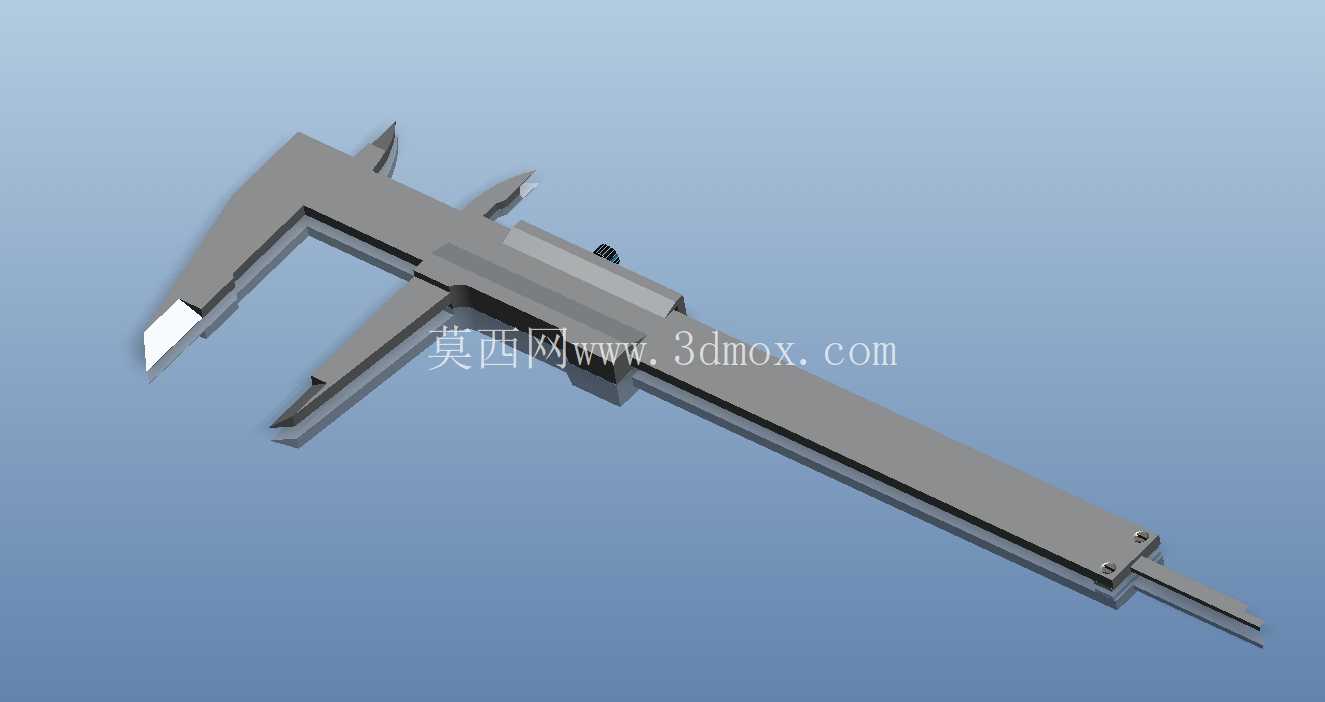

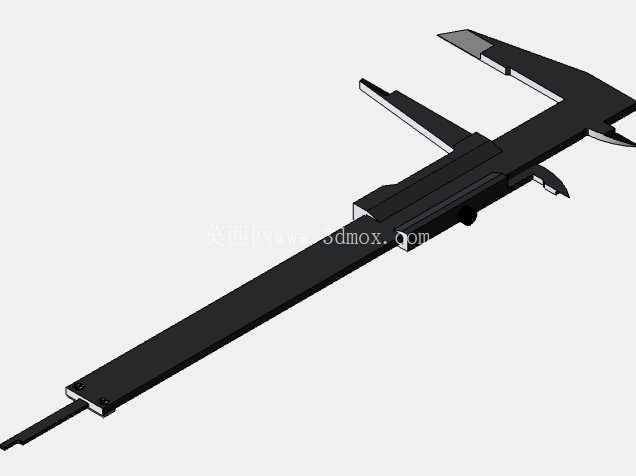

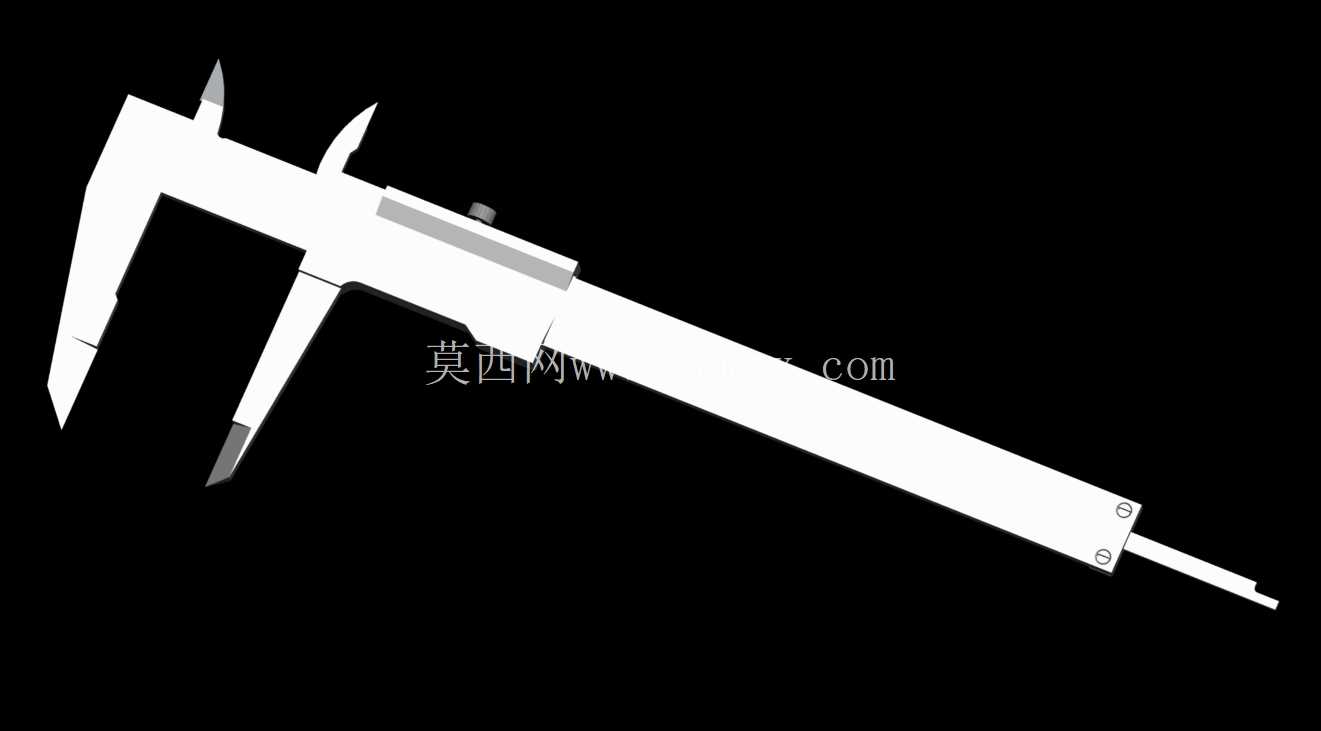

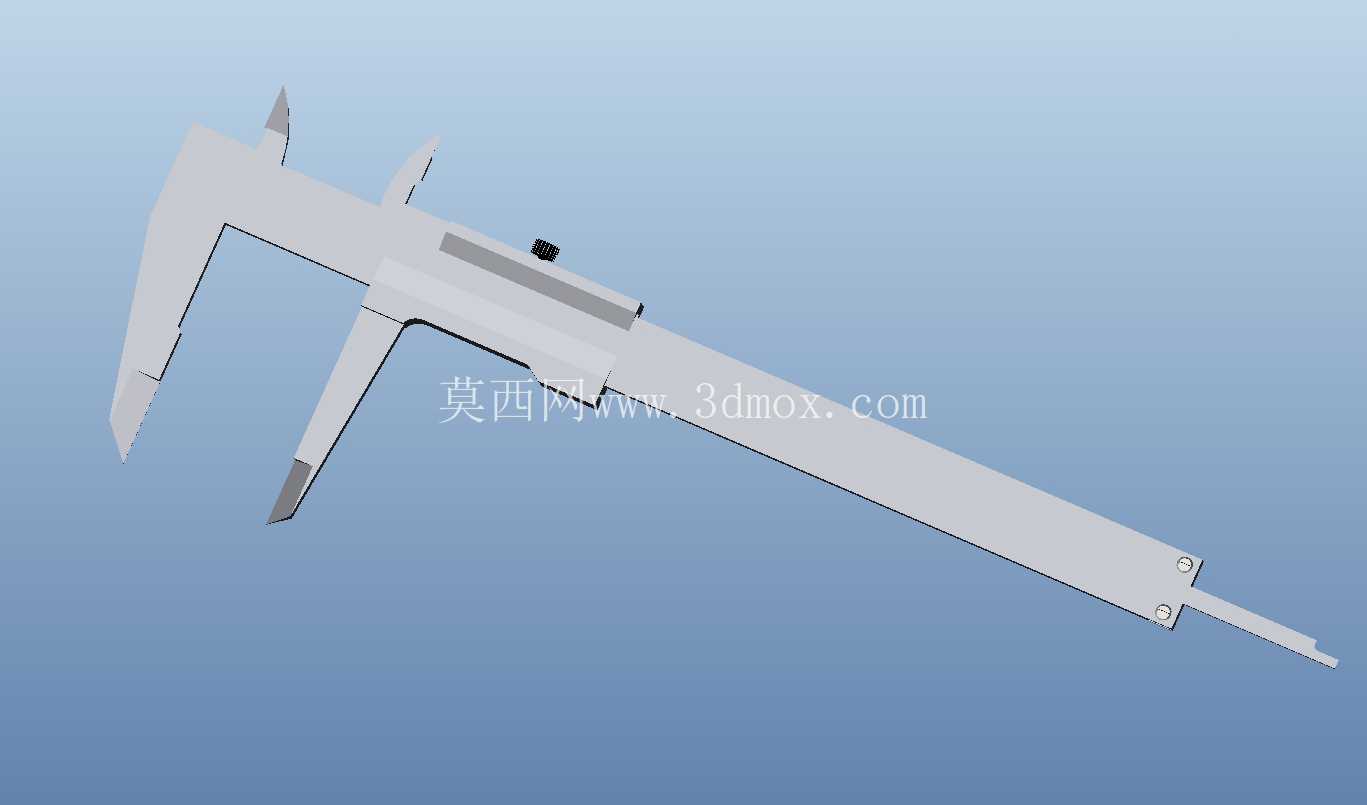

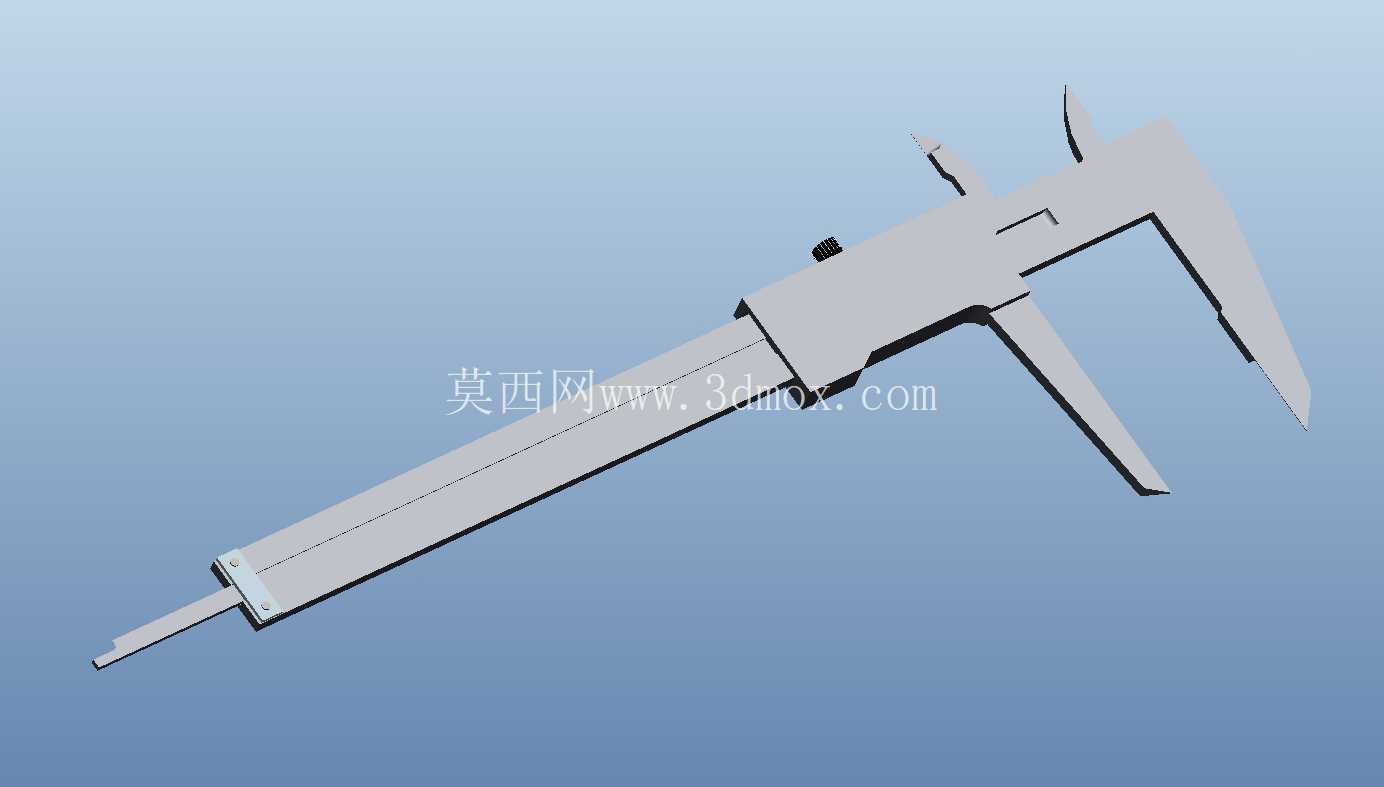

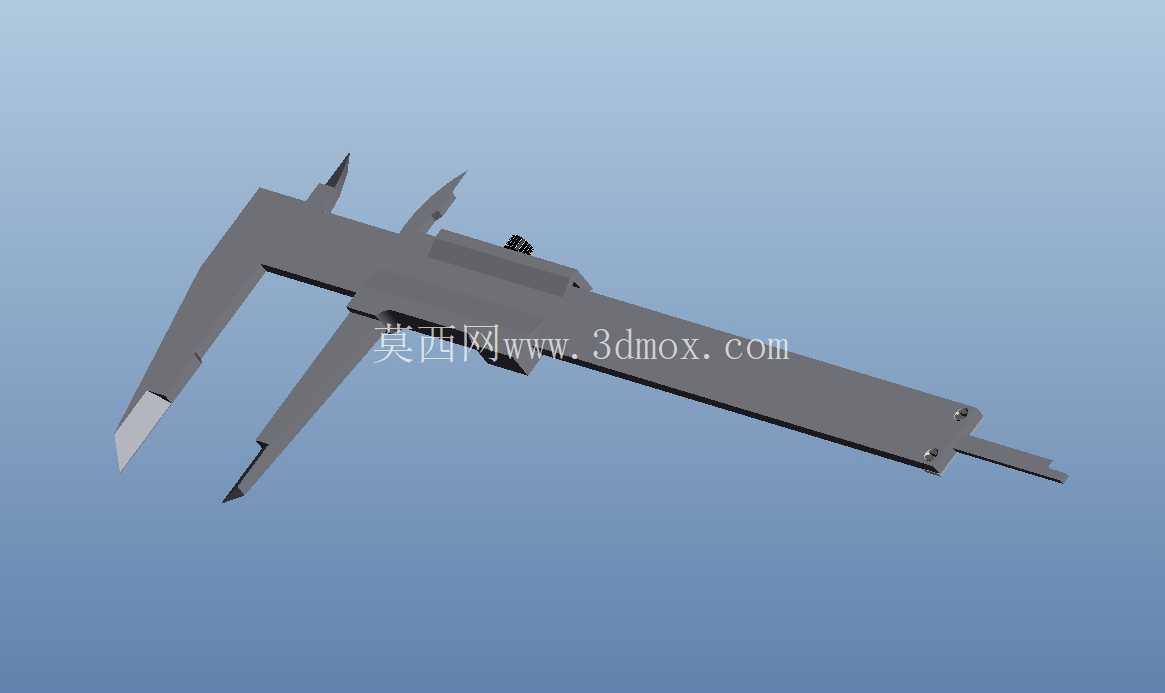

可测小孔深度长度的机械式游标卡尺

　　从功能特性来看，它除了具备常规游标卡尺的外尺寸测量能力，还专门优化了内测量爪的尖端结构，常规卡尺的内爪端部厚度较大，伸入直径3mm以下的小孔时会被孔口挡住，无法准确测量孔的实际内径，这款卡尺的内测量爪做了收窄磨尖处理，尖端厚度控制在0.3mm以内，可以轻松伸入直径1mm以上的小孔内部，贴合孔壁完成内径尺寸的读取；尺身尾部的深度测量杆也做了窄化设计，常规深度杆宽度在4mm左右，无法伸入窄槽、小盲孔内测量深度，这款的深度杆宽度仅2mm，能顺利进入宽度2.5mm以上的窄槽、直径2mm以上的盲孔，完成深度尺寸的检测，覆盖了常规卡尺无法触及的小尺寸测量盲区。这款机械式游标卡尺的结构设计完全围绕小尺寸工件的多维度测量需求展开，在机械加工车间的工序检验环节、五金零件的入厂抽检场景、工装夹具的装配调试现场，都能看到这类量具的使用身影，它不需要外接电源，也不存在数显部件的电量损耗、电路故障问题，在油污、切削液飞溅的车间环境里可靠性远高于电子数显类测量工具。

　　设计思路上，整体采用经典的游标读数结构，主尺刻度精度为1mm，游标尺刻度对应0.02mm的读数精度，完全满足普通机加工、五金装配的尺寸公差检测要求；尺身和滑动游框都采用不锈钢材质冲压成型后做淬火处理，表面硬度达到HRC58以上，长期使用不会因为摩擦出现刻度磨损、爪头变形的问题；游框上的锁紧螺丝采用滚花设计，操作人员戴劳保手套也能轻松拧动，锁紧后尺框不会发生滑移，方便测量后取下读数，避免在工件上直接读数时视线偏差带来的误差；主尺和游框的配合面做了研磨处理，滑动时没有明显卡顿，也不会出现松旷晃量，保证测量时量爪的平行度符合计量标准。

　　从外形尺寸与安装边界来看，这款卡尺的总长度控制在150mm量程对应的尺寸范围内，主尺宽度16mm，厚度5mm，整体重量不超过200g，操作人员单手握持即可完成测量动作，不需要额外的安装固定结构，日常使用时可以直接放在工具柜、工装兜内，携带十分方便；外测量爪的最大张开距离对应150mm量程，满足绝大多数小型五金零件、机加工工序件的外尺寸测量需求；内测量爪的有效测量长度为20mm，足够覆盖常规小型零件的内孔深度测量范围；尾部深度杆的伸出最大长度为150mm，和主尺量程保持一致，测量盲孔深度时，只要孔的深度不超过量程，深度杆端部就能顺利触到孔底，尺身端面贴合工件基准面后即可完成读数。

　　实际使用中，这类卡尺的应用场景比常规卡尺更广，比如加工小型精密轴类零件时，可以用外爪测量轴径、轴段长度；加工小型阀块、油路块时，可以用内爪测量小通油孔的内径，用深度杆测量油孔的深度、密封槽的深度；在装配小型工装夹具时，还可以用来测量销孔的位置偏差、垫片的厚度尺寸，不需要频繁更换塞规、深度尺等其他量具，能有效减少检验环节的工具切换时间，提升一线操作和检验人员的工作效率。结构上没有多余的复杂部件，日常维护只需要定期在主尺和游框的配合面涂抹少量防锈油，避免长期接触切削液出现锈蚀即可，不需要像数显卡尺那样定期更换电池、校准电路，维护成本极低，非常适合生产现场的高频次使用场景。
