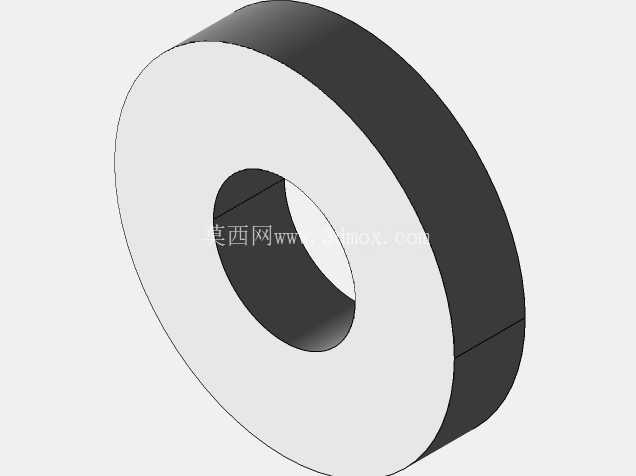

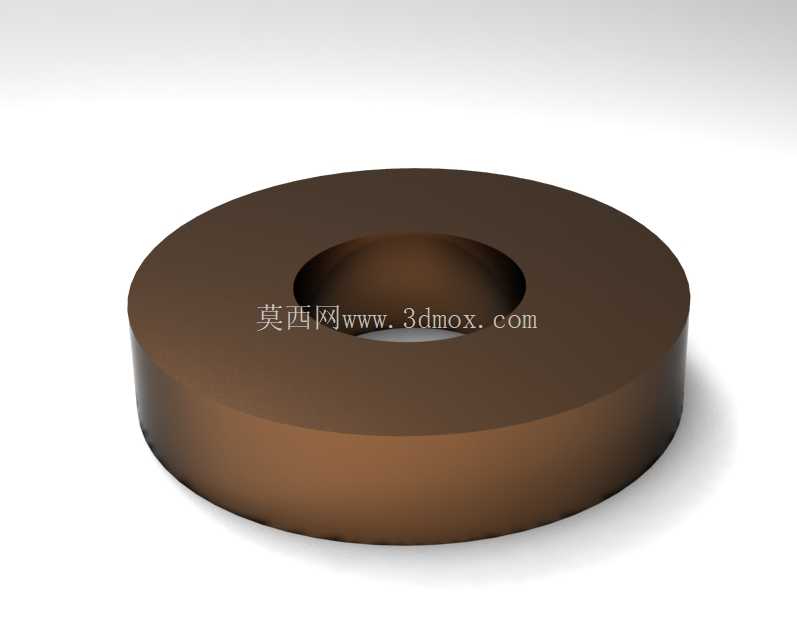

环形铸造工装衣领结构件三维设计

在中小吨位立式压铸机的配套工装体系里，这类环形结构件常作为卡盘下巴组件的核心定位衬套使用，日常适配于有色金属压铸件的二次装夹定位工序，尤其是带中心通孔的盘类、套类铸件毛坯的车削加工工位，能直接替代传统三爪卡盘的分体式压块，减少装夹找正的辅助时间。从实际加工场景来看，这类零件的工作端面需要长期承受卡盘爪的压紧力，以及铸件毛坯旋转加工时传递的径向剪切力，所以设计时优先保证了端面的平面度公差，整体采用厚壁环形结构，中心通孔的尺寸匹配常用卡盘的拉杆通径，外圆直径则适配卡盘下巴座的内止口，安装时直接嵌入座体的止口槽内，依靠端面的压紧螺栓实现周向固定，不需要额外设计定位销，因为止口配合的过盈量已经能满足加工时的抗扭需求。

设计阶段首先考虑的是工况下的磨损问题，这类衬套在频繁装夹的工位上，平均每班次要完成近百次的工件压紧动作，端面很容易被铸件毛坯的飞边、氧化皮刮花，所以整体结构没有设计多余的减重槽，整个环形实体的厚度保持均匀，避免热处理时出现应力集中导致的变形，外圆与端面的过渡处采用了极小的圆角，既不会影响止口的装配贴合度，也能减少淬火时的开裂风险。中心通孔的内壁没有设计复杂的沟槽，因为实际使用中这个位置只需要穿过拉杆，不需要做密封或者导向，光滑的圆柱面反而能减少拉杆伸缩时的剐蹭，降低拉杆表面的磨损速率。

从安装边界来看，这个环形件的轴向厚度直接决定了卡盘下巴组件的伸出长度，设计时需要匹配卡盘座的沉孔深度，保证装配后衬套端面比卡盘爪的基准面高出0.2到0.3毫米，这样压紧工件时，压力能完全作用在衬套端面上，不会让卡盘爪直接接触座体造成磨损。外圆的尺寸公差采用m6级过渡配合，装配时需要用铜棒轻轻敲入止口，不需要额外涂抹粘接剂，后期更换时也能顺利打出，不会损伤座体的止口面。中心通孔的尺寸比拉杆直径大1.5毫米，预留出足够的同轴度误差补偿空间，避免因为卡盘座加工时的同轴度偏差导致拉杆卡滞。

在实际应用中，这类结构件也常被改造用于其他需要环形压紧的工装场景，比如焊接工装的定位衬套、检测工装的基准环，只要调整外圆和内孔的尺寸比例，就能快速适配不同的安装座体。设计时没有采用分体式结构，是因为整体式的环形件刚性更好，在大夹紧力的工况下不会出现分体接缝处的凸起变形，能长期保持端面的平面度，减少工件装夹时的倾斜误差。零件的所有棱边都做了0.5毫米的倒角，一方面是去除加工时的毛刺，避免装配时割伤操作人员，另一方面也能引导零件顺利装入止口，不会因为棱边的磕碰产生铁屑卡在配合面里。

从建模逻辑来看，这个零件的特征非常规整，全部由回转体特征构成，没有复杂的曲面或者异形结构，建模时先绘制中心轴线的回转草图，标注好外圆、内孔、厚度的核心尺寸，然后通过回转命令生成基础实体，再对所有棱边做统一的倒角处理，不需要额外的阵列、切除特征，整个零件的特征树非常简洁，后期修改尺寸时只需要调整草图里的对应参数，就能快速生成不同规格的同系列衬套，适配不同型号的卡盘组件。在工程图输出时，只需要标注核心的配合尺寸、形位公差，不需要多余的视图，因为整个零件是完全对称的回转体，一个主视图加一个剖视图就能把所有结构表达清楚，加工时也能直接根据图纸下料、车削、热处理，工序非常短，适合批量加工制作。
