双环铰接式铸造连接构件结构设计

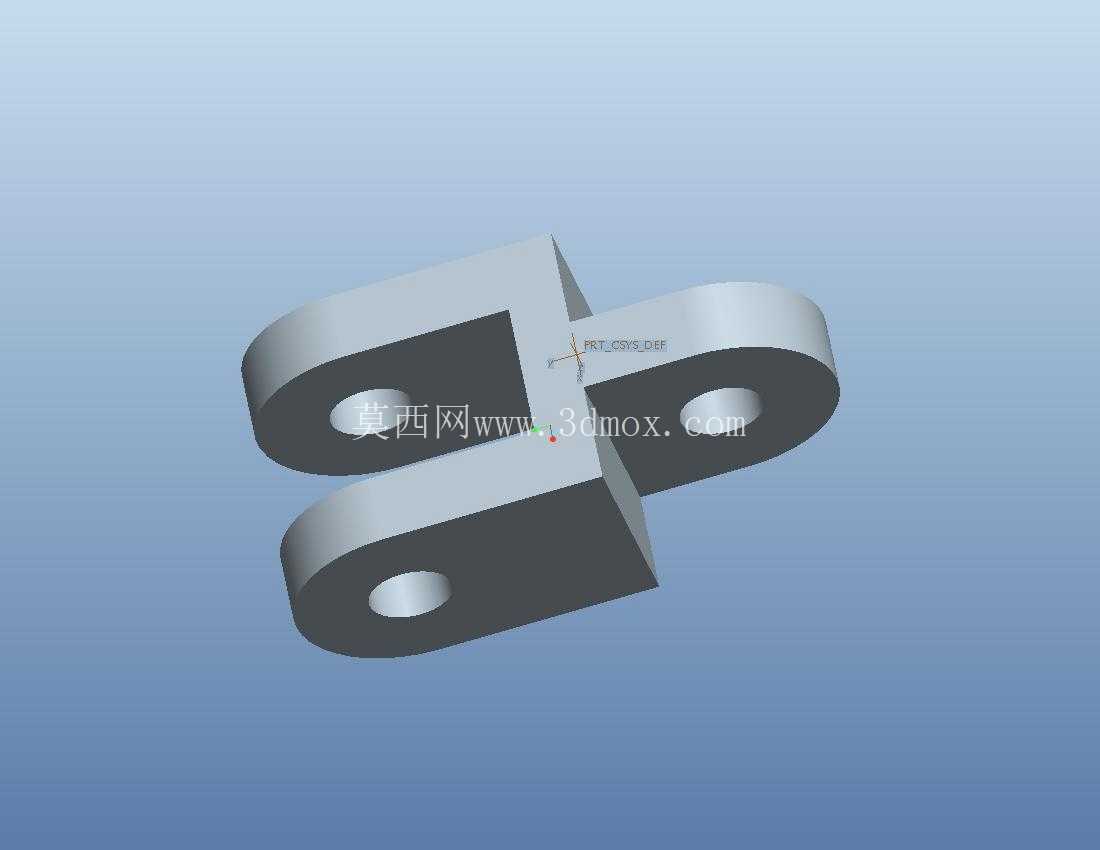

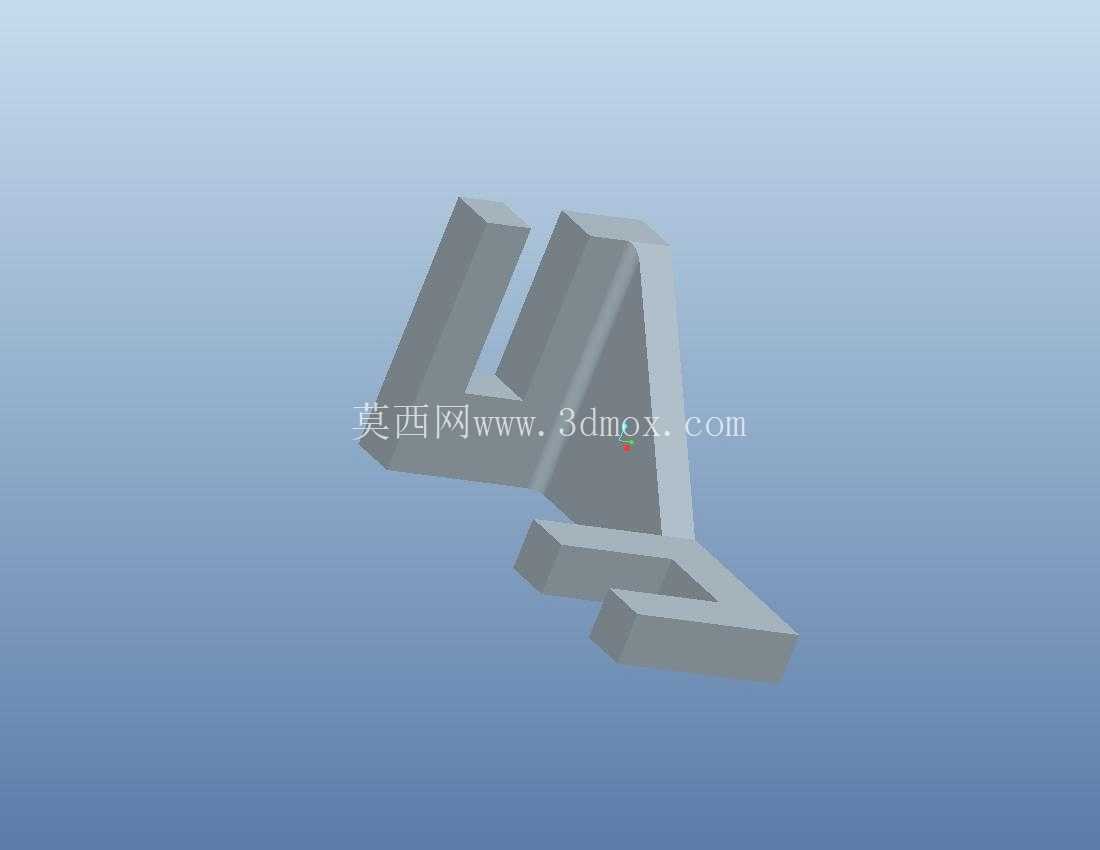

做机械结构设计这么多年，这类双环铰接的连接构件其实在各类重载传动、连杆机构里出镜率极高，很多人觉得这类零件结构简单，真到实际选型和建模的时候，往往容易忽略安装边界和受力匹配的细节，最后装上去要么出现运动卡滞，要么长期交变载荷下出现应力集中开裂。先从实际应用场景说，这类构件最常出现在工程机械的连杆传动组、输送线的张紧铰接端、工装夹具的翻转连接位，还有小型起重设备的吊点连接部位，核心作用是实现两个部件之间的定轴转动连接，同时传递径向的拉压载荷，相比单耳铰接结构，这种上下平行的双耳配合单耳的对接形式，抗侧向倾覆的能力要强很多，不会出现单耳结构容易发生的连接轴偏磨、侧板变形的问题。

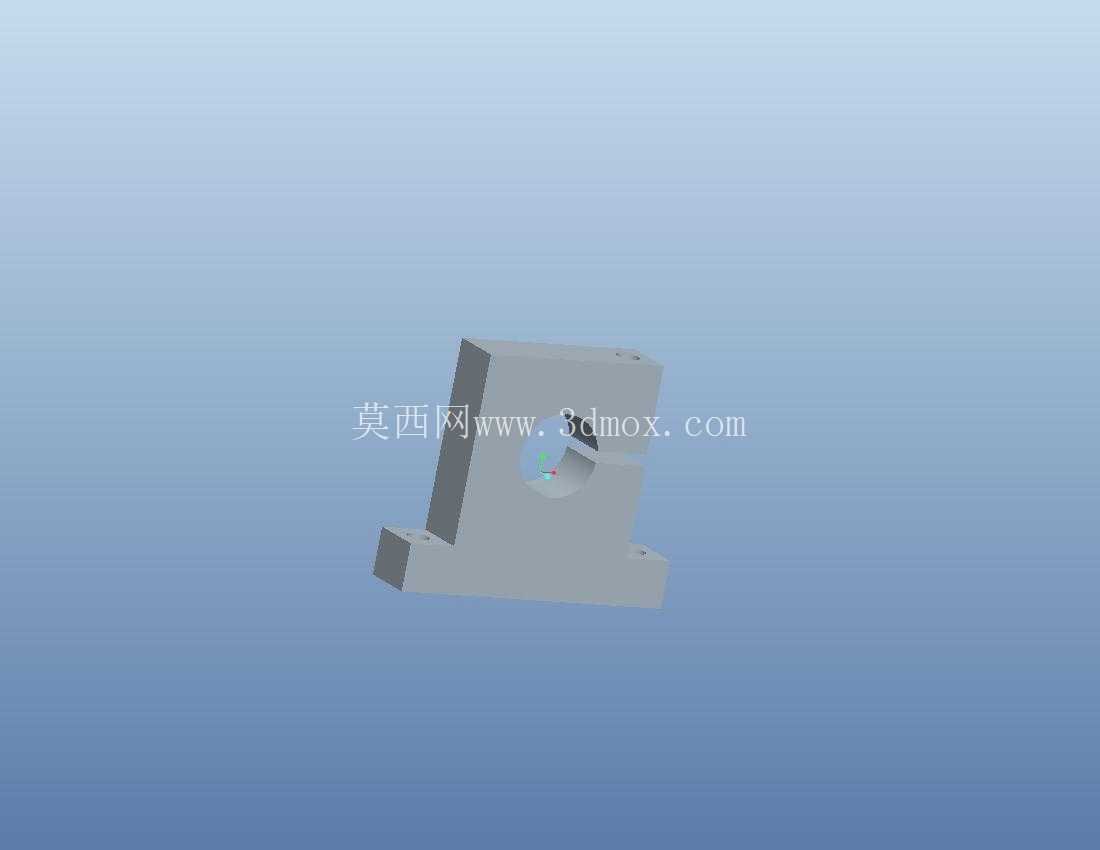

从设计思路上拆解这个构件，首先要明确的是铰接孔的同轴度要求，两个平行耳板上的安装孔必须保证同轴度公差在0.02mm以内，不然连接销轴穿装的时候会出现卡滞，长期运转过程中会出现单侧耳板受力过大的问题，建模的时候我习惯先做整体的基体拉伸，确定两个耳板的中心距，再统一做孔特征，避免分别草图绘制出现的位置偏差。然后是耳板的厚度设计，不能只按静载荷算剪切强度，要考虑实际工况下的动载系数，比如用在工程机械上的话，动载系数一般取1.5-2.0，耳板的厚度要匹配对应直径销轴的抗剪强度，不能出现销轴强度够但耳板先被拉裂的情况。还有基体连接段的过渡圆角，很多新手建模的时候喜欢直接做直角过渡，实际上在耳板和中间连接臂的交接位置，必须做R3-R5的圆角过渡，这里是应力集中的高发区，直角过渡的话在交变载荷下很容易从转角位置萌生裂纹，圆角过渡能把集中应力分散30%以上，大幅提升构件的疲劳寿命。

再说到安装边界的问题，这个构件的安装空间要提前预留好，两个耳板的内间距要比对接的单耳片厚度大0.2-0.3mm，既不能间隙太大导致连接后出现窜动，也不能间隙太小导致装配的时候插不进去，还要考虑现场装配的时候有没有空间放扳手拧销轴的锁紧螺母，耳板外侧要预留至少15mm的操作空间，不然现场装的时候会发现工具伸不进去，只能临时打磨构件，反而破坏了原有结构的强度。铰接孔的内壁粗糙度要控制在Ra1.6以内，如果是重载工况的话，孔内还要压装铜套或者自润滑轴承，这时候建模的时候就要提前留出衬套的压装余量，过盈量控制在0.02-0.05mm，过盈量太大压装的时候会把衬套压变形，太小的话运转过程中衬套会跟着销轴转，磨坏耳板的基体。

从外形尺寸的匹配逻辑来说，耳板的外圆半径一般要比铰接孔半径大1.5-2倍的孔径，比如铰接孔直径是20mm的话，耳板的外圆半径最少要做到30mm，保证孔壁到外圆的壁厚足够，不会出现孔壁被压溃的情况。中间的连接臂截面要做等强度设计，不需要做的太厚重，只要保证截面的抗弯模量满足载荷要求就行，过重的话会增加整个连杆机构的运动惯量，设备高速运转的时候会带来额外的冲击载荷。还有构件的端面处理，所有的锐边都要做C1的倒角，一方面是避免装配的时候割伤操作人员，另一方面也能去除机加工产生的毛刺，防止毛刺掉进入铰接配合面造成异常磨损。

实际生产的时候这类构件一般用铸造做毛坯，再经过机加工完成孔和配合面的加工，建模的时候就要提前考虑铸造的拔模斜度，非配合面的拔模斜度取1:20就可以，配合面要预留2-3mm的机加工余量，不能直接把铸造面当配合面用，不然尺寸精度和粗糙度都达不到装配要求。很多人做这类零件建模的时候容易忽略铸造工艺的合理性，把壁厚做的不均匀，厚大的位置没有留工艺补缩的余量，最后浇铸出来出现缩孔、砂眼，加工完才发现内部缺陷，整个零件就报废了，所以在设计初期就要把壁厚尽量做均匀，转角位置用圆角过渡，减少铸造缺陷的产生概率。

这类铰接构件看着结构不复杂，但是作为传动链路里的关键连接零件，一旦失效会导致整个机构的运动卡滞甚至部件脱落，所以设计的时候每一个尺寸公差、形位公差、工艺细节都要结合实际的使用工况来定，不能照搬手册里的标准尺寸，要根据实际的安装空间、载荷大小、运动频率做针对性的调整，比如用在频繁往复运动的机构上，还要考虑润滑的问题，在耳板位置预留润滑油嘴的安装孔，定期给铰接位置加注润滑脂，减少销轴和孔的磨损，延长整个构件的使用寿命。
