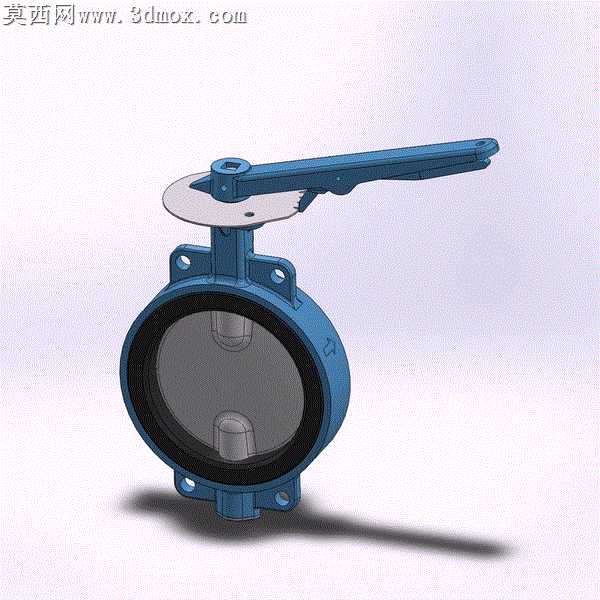

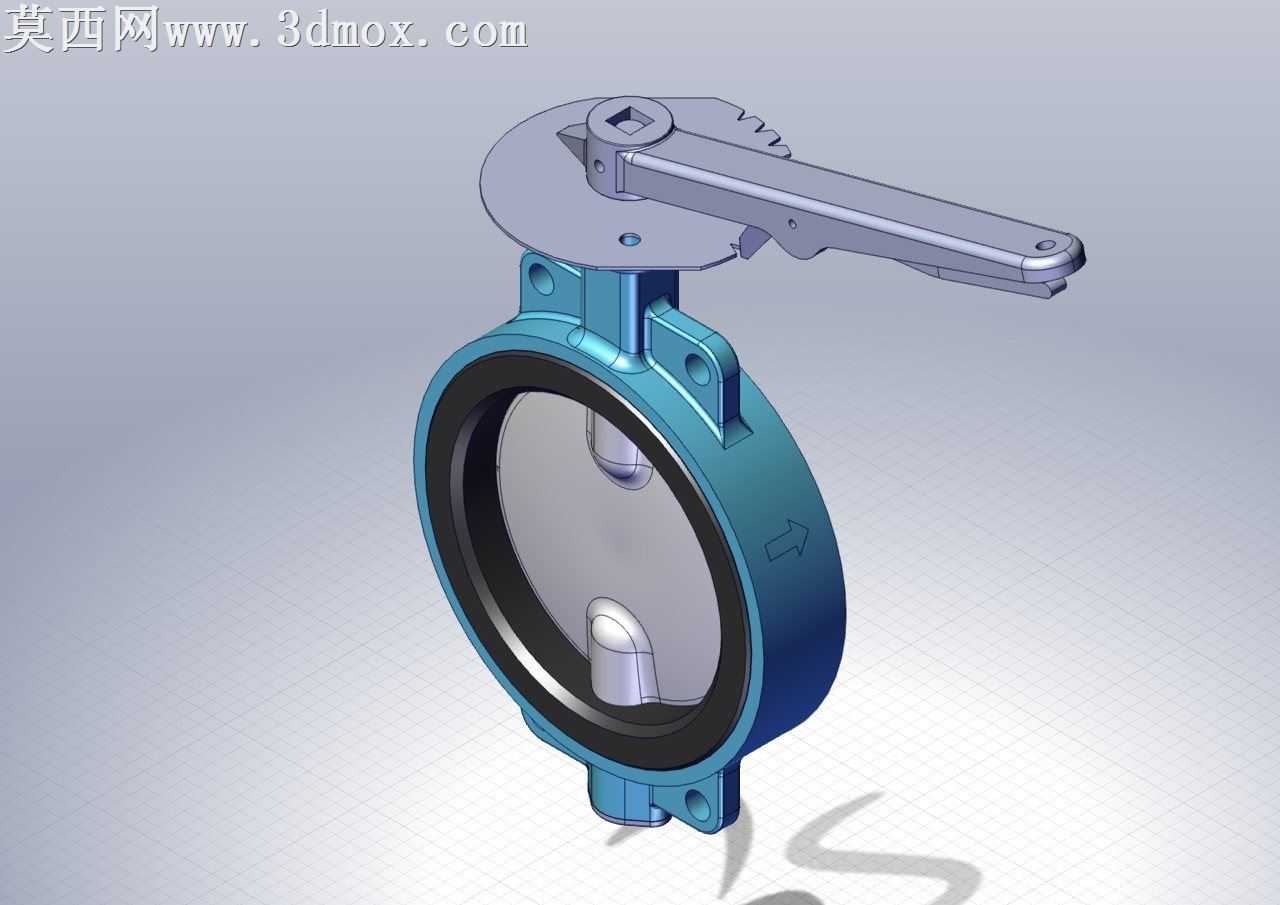

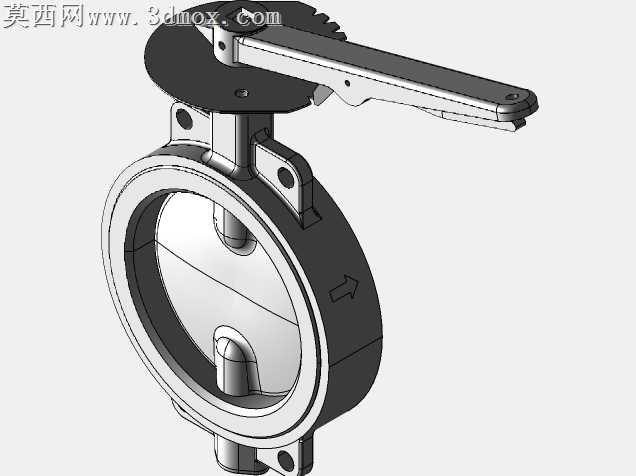

8英寸杠杆式对夹蝶阀三维设计作品

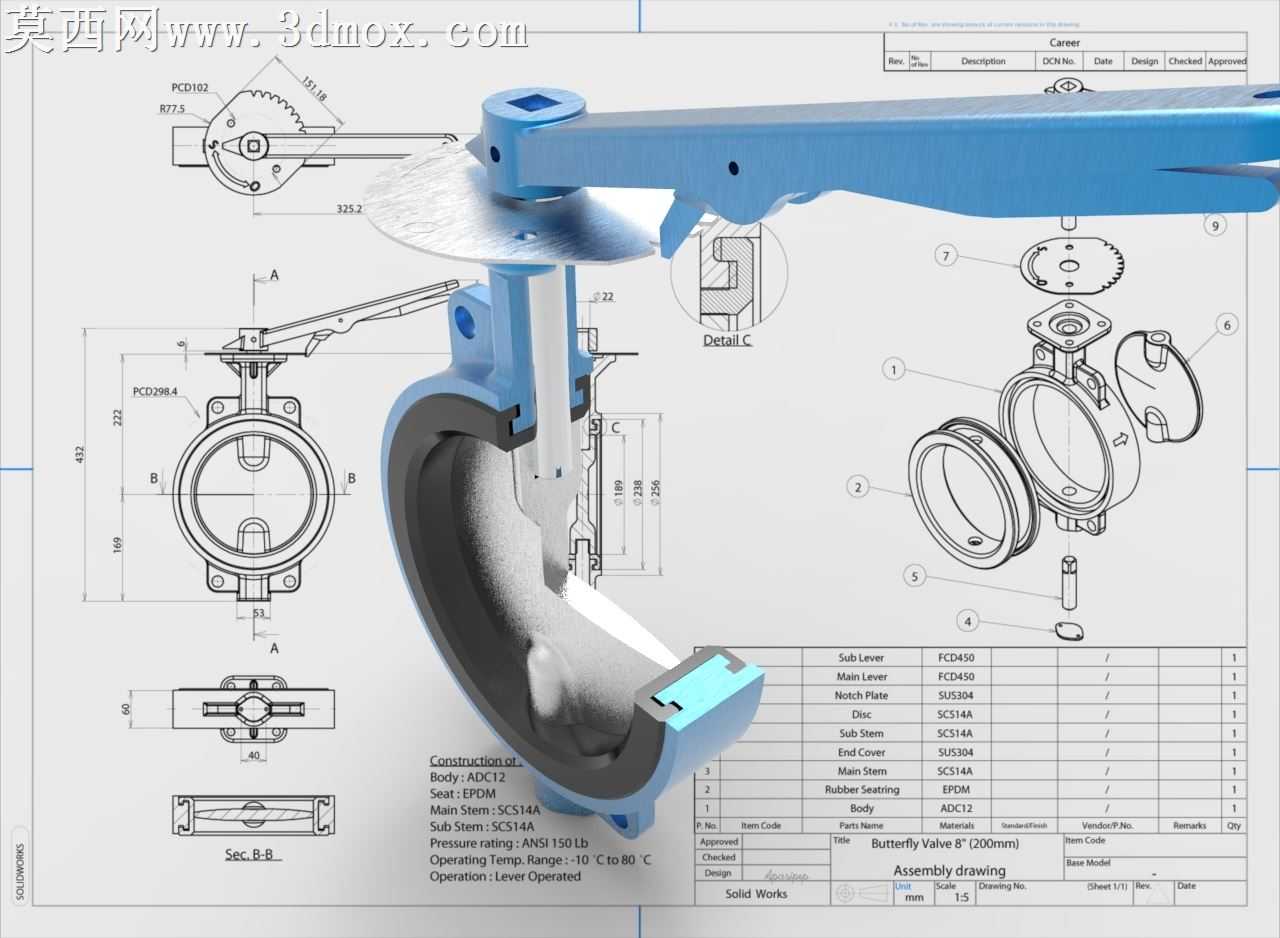

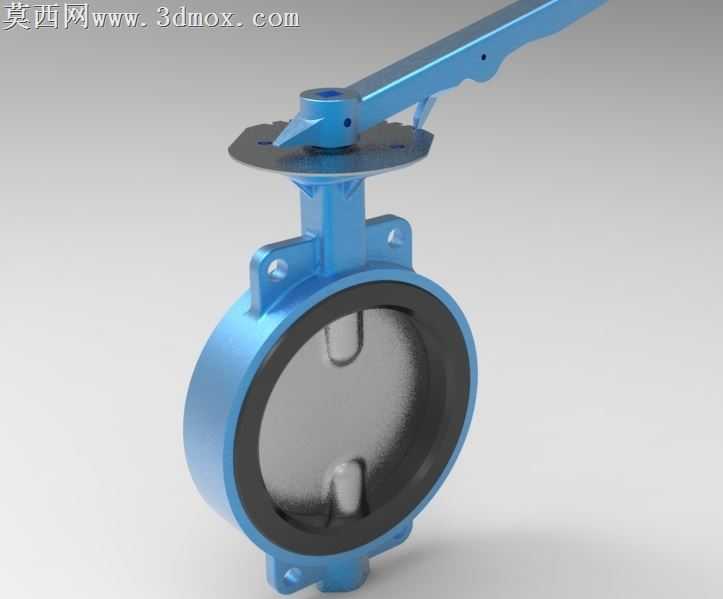

本作品为8英寸公称通径手动杠杆式对夹蝶阀的三维建模成果，建模过程严格遵循ANSI 150压力等级的阀门设计规范，完整还原了对夹蝶阀的全部核心结构与装配关系。建模阶段首先以对夹式阀体为基础基体，通过拉伸、切除、阵列等特征操作完成阀体上的安装孔、密封槽、阀杆过孔等结构的构建，阀体采用球墨铸铁材质的视觉表现，表面做哑光铸造成型质感处理，还原工业阀门铸件的真实肌理。其次完成阀板与阀杆的组合结构建模，阀板为流线型圆盘结构，边缘做适配橡胶密封圈的倒角处理，阀杆与阀板采用扁位配合的传动结构，保证扭矩传递的稳定性，阀板与阀杆采用不锈钢材质表现，表面做细腻的金属拉丝质感，区分于阀体的铸铁质感。随后构建杠杆式手动执行机构，包含操作手柄、定位齿盘、限位结构等部件，手柄做符合人体工学的弧度设计，表面做防滑纹理处理，定位齿盘上的档位齿通过阵列特征精准排布，实现阀门开度的多档位锁定功能，手柄表面采用蓝色喷塑材质表现，定位齿盘采用镀锌钢板的亮面金属质感。密封结构部分完整还原了阀体内部的橡胶密封圈，采用丁腈橡胶的哑光黑色弹性材质表现，密封圈与阀体密封槽、阀板边缘的配合间隙做精准控制，还原真实阀门的密封装配关系。整体装配过程严格按照实际阀门的装配顺序进行约束，添加了同轴、重合、角度限位等装配约束，可实现手柄带动阀板0-90度旋转的动作模拟，直观展示蝶阀的启闭工作原理。渲染阶段采用工业产品展示常用的柔和三点布光，主光从侧上方投射打出结构阴影，辅光补全暗部细节避免死黑，轮廓光勾勒产品边缘提升立体感，背景采用浅渐变灰色突出产品主体，最终渲染效果清晰展示各部件的材质差异与结构细节，可用于阀门产品展示、结构教学、管路系统装配模拟等场景。
