带手轮操作结构的蒸汽集管组件设计

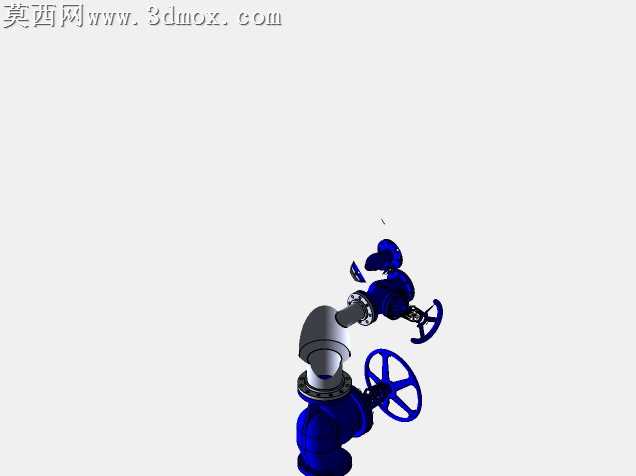

本作品为蒸汽管路系统配套的蒸汽集管组件三维建模成果，建模过程严格遵循工业管路部件的实际设计规范，在三维软件中完成全参数化结构搭建，首先对集管主体的通径、壁厚、接口位置进行基准定位，确保各分支接口的同轴度、间距尺寸符合蒸汽管路的安装适配要求。模型包含两个带手轮操作结构的截止阀部件，建模时逐一还原了阀体的流道腔体、阀杆升降结构、手轮轮辐的加强筋造型、法兰连接面的密封槽结构，所有配合部位均按照机械装配公差要求预留合理间隙，可直接用于虚拟装配校验与运动仿真演示。材质渲染阶段，针对阀体的铸钢材质设置了对应的金属粗糙度参数，还原铸钢件表面略带磨砂的哑光金属质感，手轮部分采用蓝色烤漆材质效果，调整了漆面的反光度与轻微颗粒质感，密封垫片部位设置了非金属橡胶材质的哑光深灰效果，不同材质的边界清晰区分，能够直观呈现各部件的材质属性差异。结构设计上，集管主体采用一体式铸造结构的建模思路，两个阀门分别布置在集管的不同接口位置，手轮的操作角度经过合理排布，避免操作时出现空间干涉，阀杆与阀体的配合部位做了阶梯轴结构还原，法兰盘上的螺栓孔按照标准圆周阵列排布，孔位数量、孔径尺寸均匹配对应压力等级的法兰标准。设计过程中优先考虑蒸汽介质的流通特性，集管内部流道做了平滑过渡处理，避免直角结构造成的蒸汽阻力损失与湍流冲击，阀门的启闭行程参数按照常规工业截止阀的标准参数设定，手轮的直径尺寸结合操作力矩需求做了合理匹配，确保模型不仅具备外观展示效果，更能还原真实部件的功能逻辑与结构合理性，可用于蒸汽管路系统的方案展示、装配教学、结构验证等场景。
