PP018系列示波器探头固定支架设计

在电子测试实验室、产线功能检测工位的日常作业中，示波器探头的临时固定始终是影响测试效率的细节痛点——手持探头会引入人体感应干扰，随意搭放容易造成探头滑移、测试点接触不良，甚至出现探头滑落砸损待测电路板的情况，这类专用固定支架正是为解决该场景痛点开发的配套工装配件。

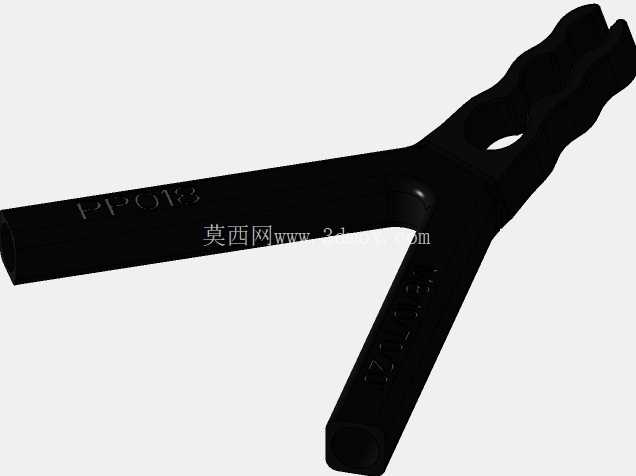

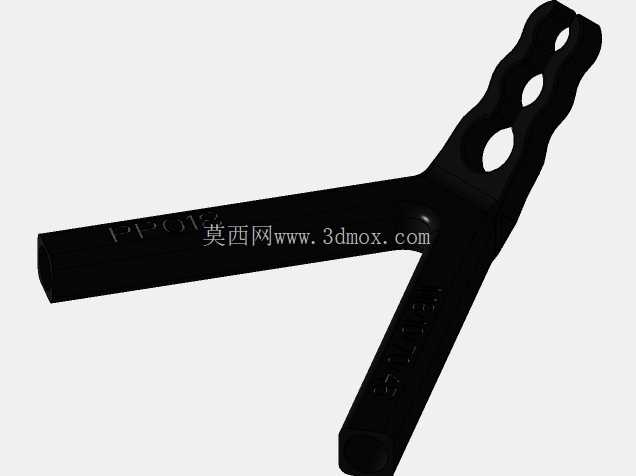

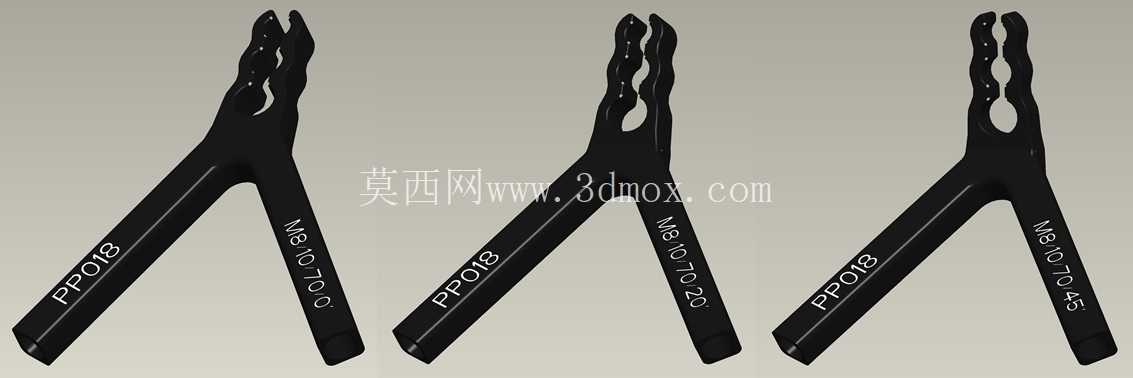

该系列支架采用分叉式Y型主体结构，上端的双叉卡位做了贴合探头圆柱外壳的圆弧过渡处理，卡位内侧预留了0.2mm的微变形余量，既可以保证探头卡入后不会出现轴向窜动、周向转动，又不会因为过盈量过大刮伤探头的绝缘外壳；下端的直杆支撑段做了等截面设计，表面带有清晰的型号标识刻印，分别对应M6、M8、M10三种常用的安装螺纹规格，以及70°、20°、45°三种支撑倾斜角度，适配不同安装空间、不同观测视角的测试需求。

从设计逻辑上看，该系列支架没有采用复杂的可调锁紧结构，而是通过固定角度的一体化成型结构保证使用可靠性：测试作业中不需要反复调整锁紧旋钮，只需要将探头卡入上端卡位，再将支架下端通过对应规格的螺纹固定在测试台架、工装治具的预留安装孔上即可完成部署，单步操作即可完成探头固定，大幅减少测试前的准备时间。不同角度的型号覆盖了垂直观测、斜向观测、侧向观测三种常用的探头布置姿态，比如在电路板在线测试工位，待测PCB板水平放置在治具上时，选用70°倾角的支架可以让探头以接近垂直的角度接触测试点，保证探针与测试焊盘的接触压力稳定，减少接触电阻带来的测试波形失真；在设备内部信号调试场景，安装空间受限、测试点位于设备侧壁时，选用20°小倾角的支架可以避开周边的元器件干涉，让探头顺利伸入狭窄空间完成信号采集；45°倾角的型号则兼顾了操作视野与接触稳定性，适合通用实验室的多场景临时测试使用。

安装边界方面，三种螺纹规格的支架分别适配工业测试台架上最常用的三类螺纹安装孔：M6规格适配轻型铝型材台架的预留安装位，不需要额外加装转换螺母，可以直接拧入型材T型槽的配套螺母完成固定；M8规格适配通用钢制测试工装的安装孔，连接强度更高，可承受探头线缆拖拽带来的侧向拉力，不会出现支架歪斜的情况；M10规格则适配重型测试平台的固定位，适合搭配大长度、大重量的高压差分探头使用，长期使用也不会出现螺纹滑牙、支架松动的问题。支架主体采用硬质绝缘工程塑料制作，表面做哑光处理，既可以避免金属支架带来的信号干扰问题，又不会因为表面反光影响测试人员观测探头与测试点的接触状态。

在实际产线应用中，这类固定支架往往成组部署在功能测试治具上，每个支架对应一个固定的测试点，作业员只需要将探头卡入支架卡位，不需要反复调整探头位置即可保证探针准确对准测试焊盘，单工位的测试准备时间可以缩短40%以上，同时也避免了手持探头带来的安全隐患——在高压信号测试场景下，支架的绝缘结构可以将作业员手部与测试点的安全距离提升至5cm以上，满足电子测试作业的安全规范要求。不同于通用型的可调探头支架，该系列固定角度支架没有活动铰接部件，不存在长期使用后铰接松动、角度偏移的问题，使用寿命更长，维护成本更低，适合高频次、重复性的测试工位长期使用。
