多针距连接器绝缘外壳结构设计

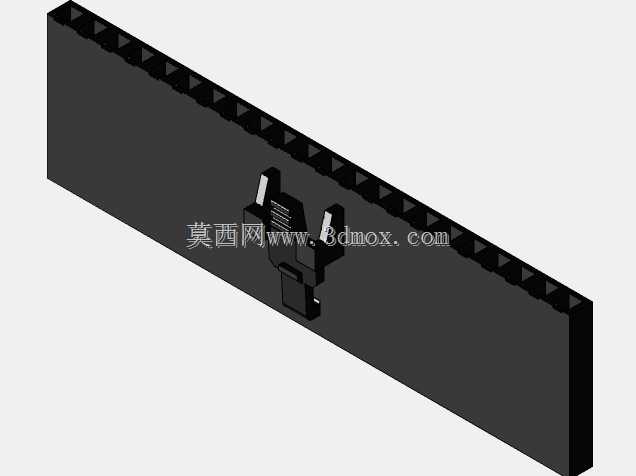

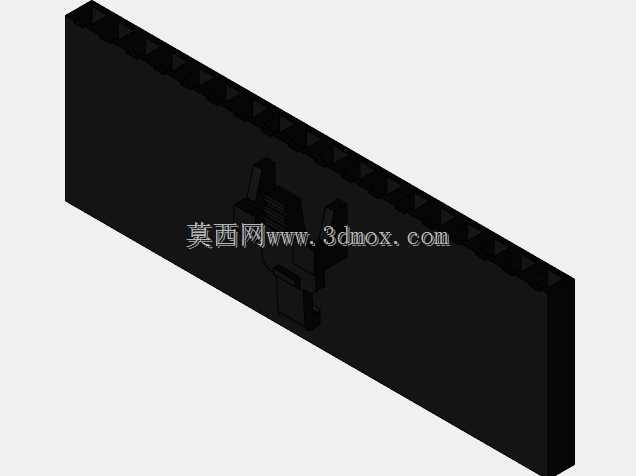

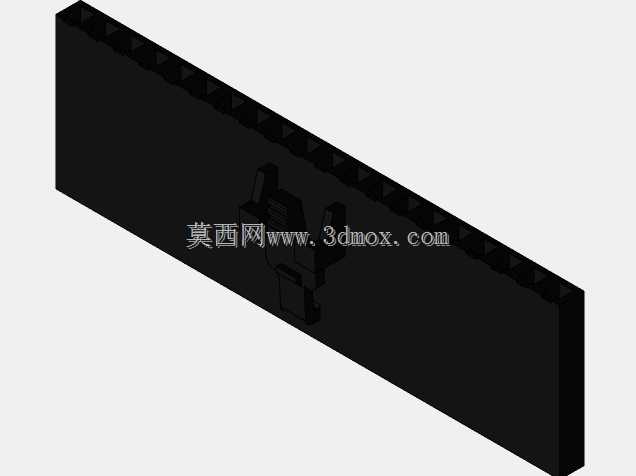

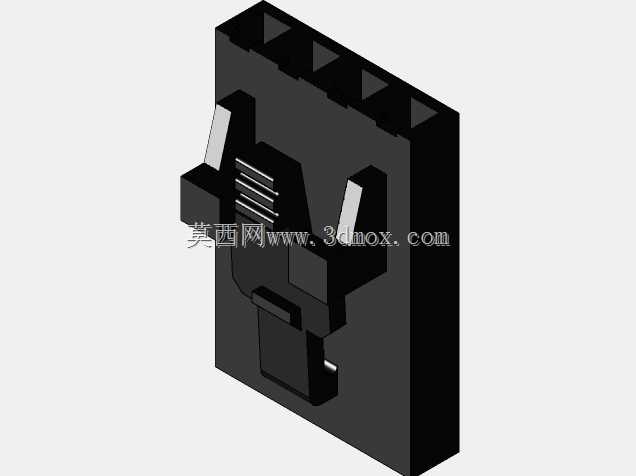

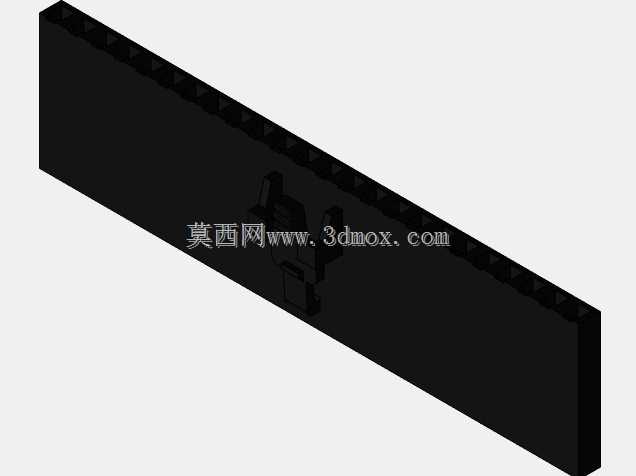

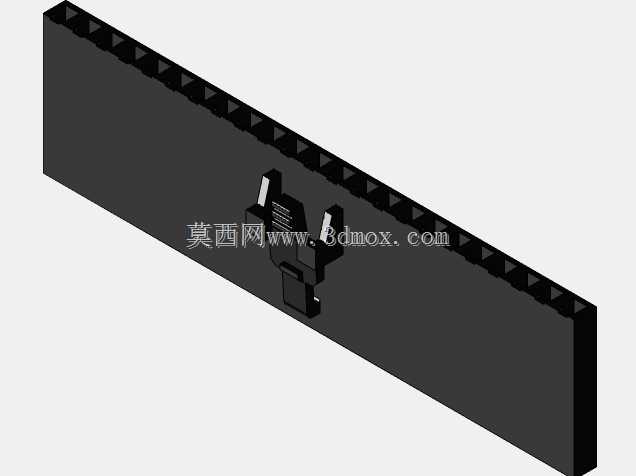

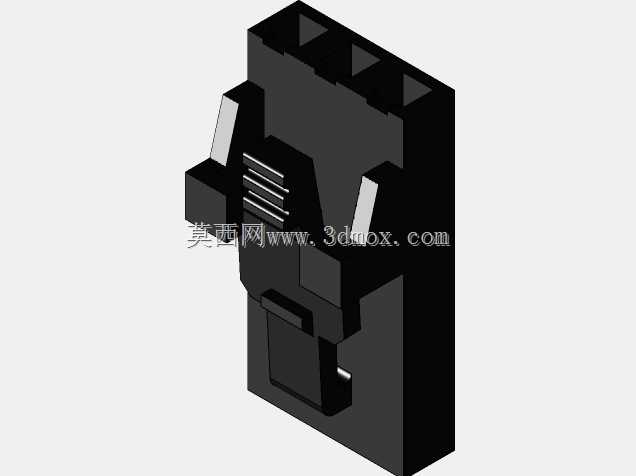

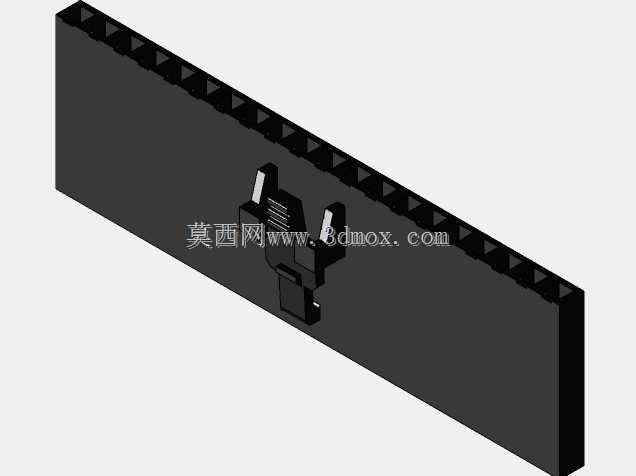

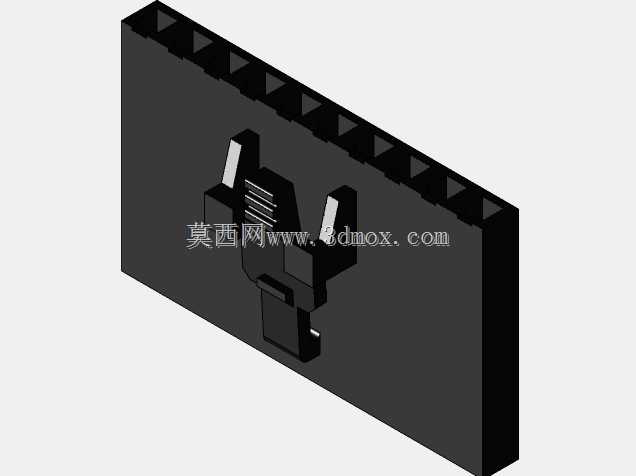

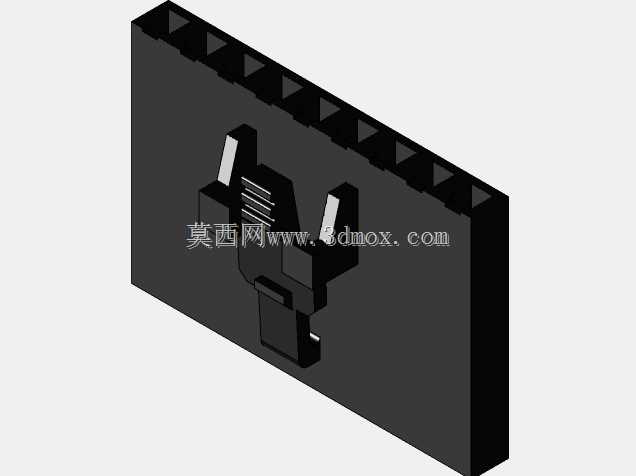

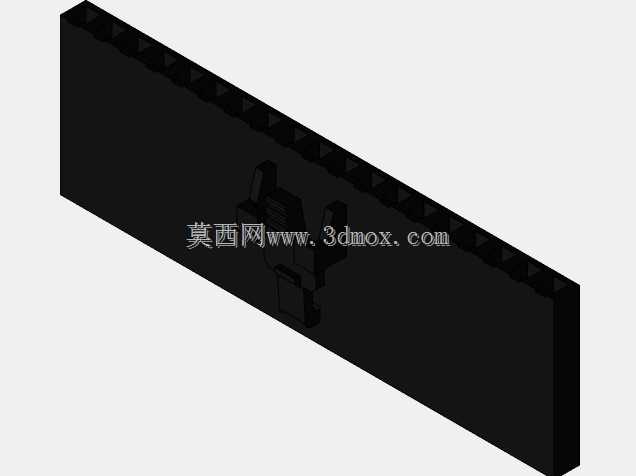

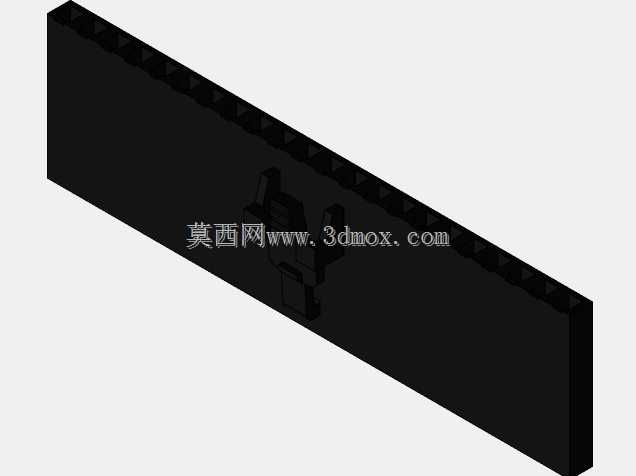

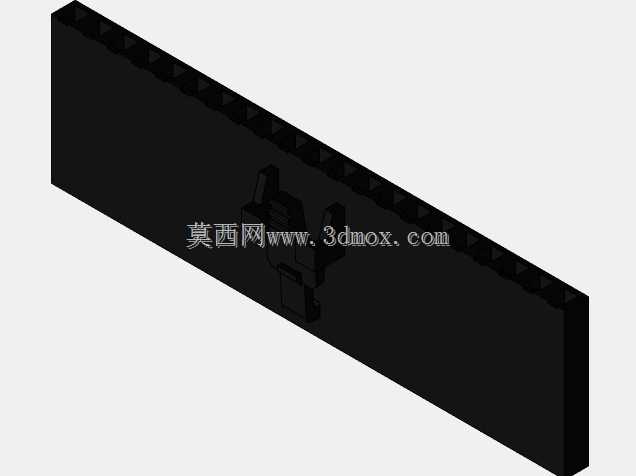

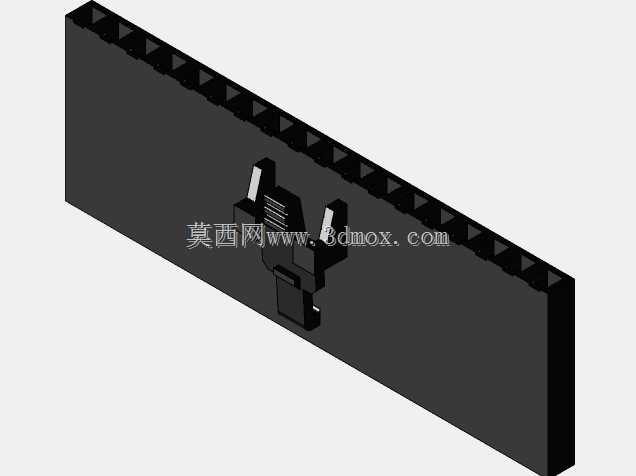

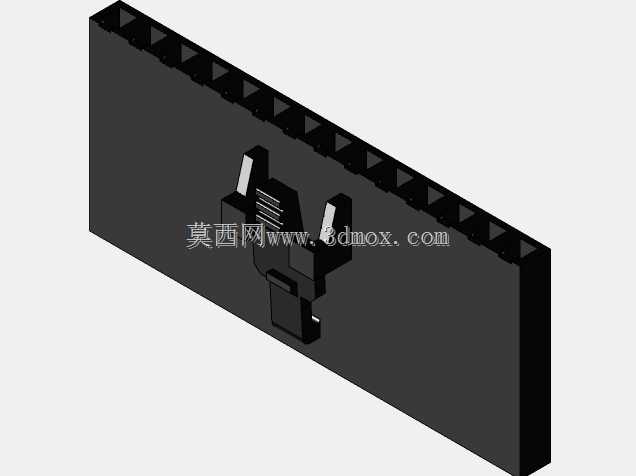

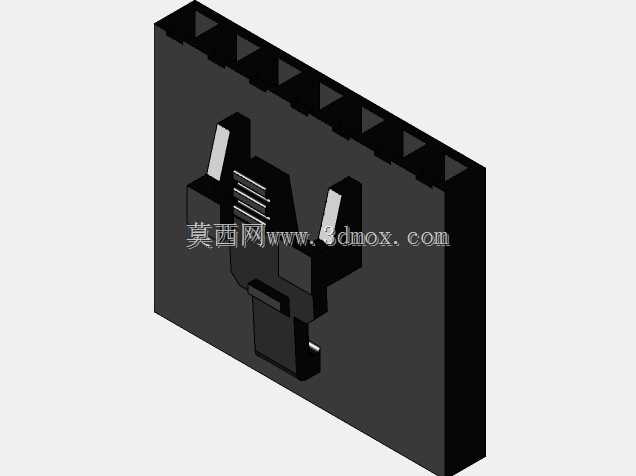

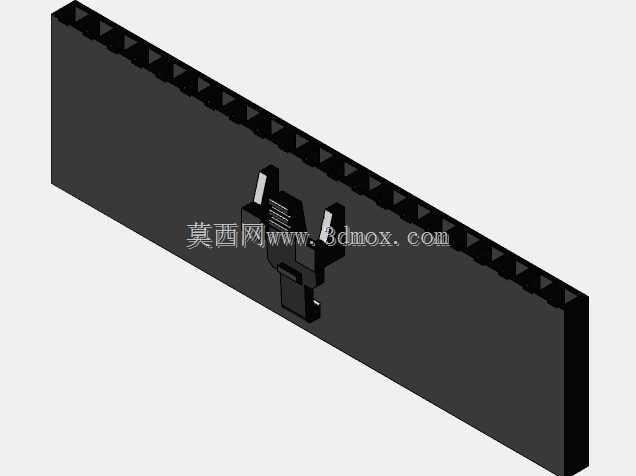

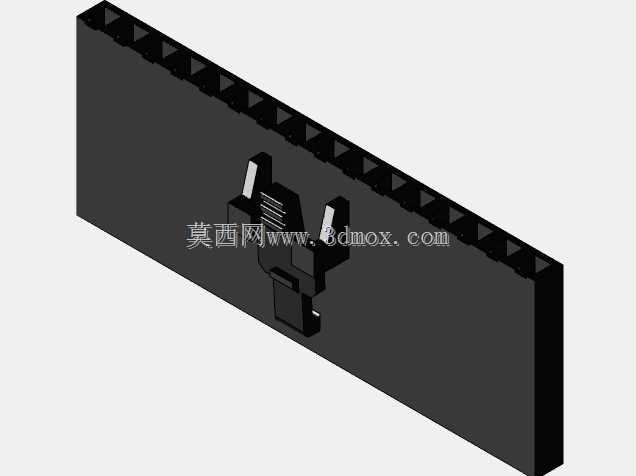

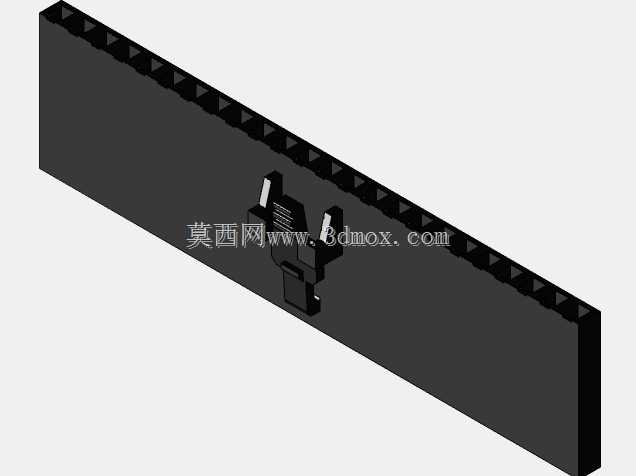

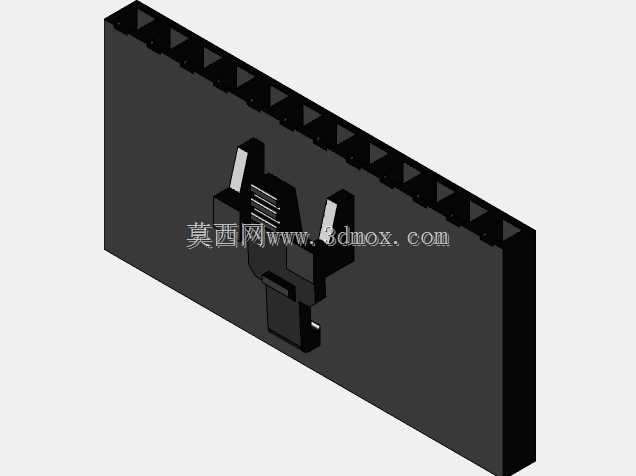

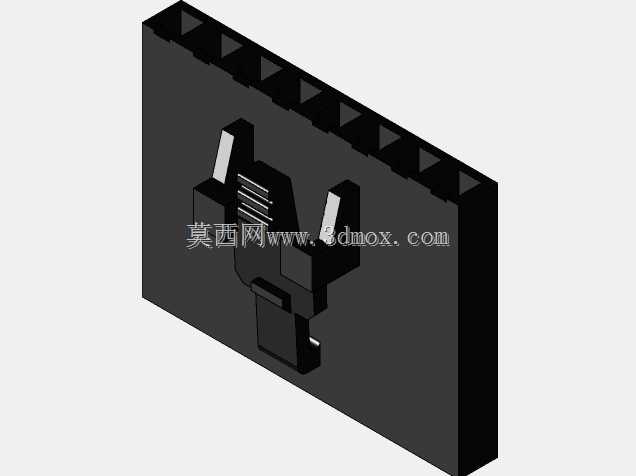

　　在工业控制、通讯设备、消费电子的线束互联场景里，连接器外壳是决定接插可靠性、防护等级与装配效率的核心结构件，本次设计的多规格连接器塑壳，覆盖2针至25针的接插需求，适配2.54mm标准接触件节距，可满足不同信号传输路数的布线要求。从实际装配场景出发，这类外壳需要兼顾手动插拔的操作手感与长期使用的结构强度，外壳外侧设计的弹性锁扣结构，在公母头对插到位后会自动卡入对接端的卡槽，避免设备运行过程中受振动、拉扯导致接插件松脱，引发信号中断或接触不良的故障；锁扣的按压位置做了内凹的防滑纹理处理，操作人员戴薄劳保手套也能顺利按压解锁，不会出现打滑脱手的情况。外壳内部的腔体做了分层导向设计，接触件安装槽的入口处做了0.2mm的倒角导向，

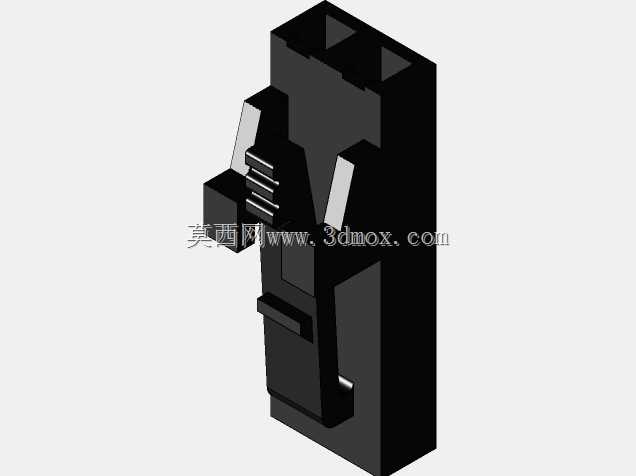

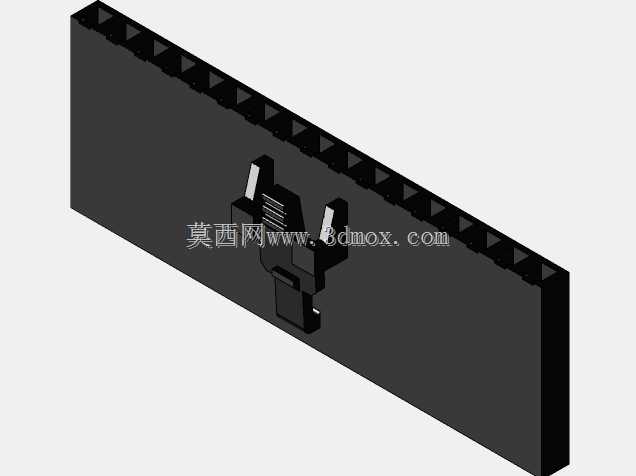

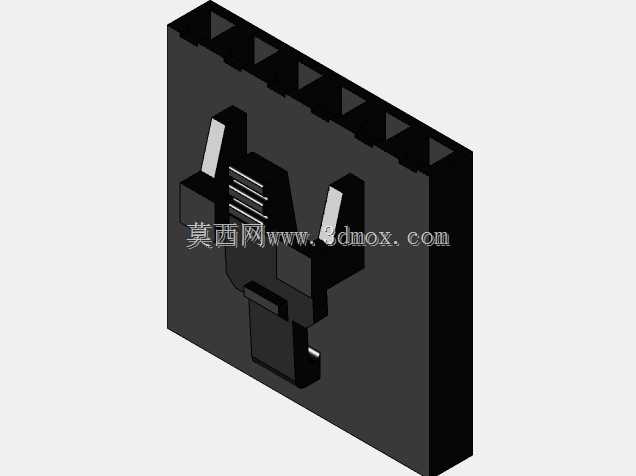

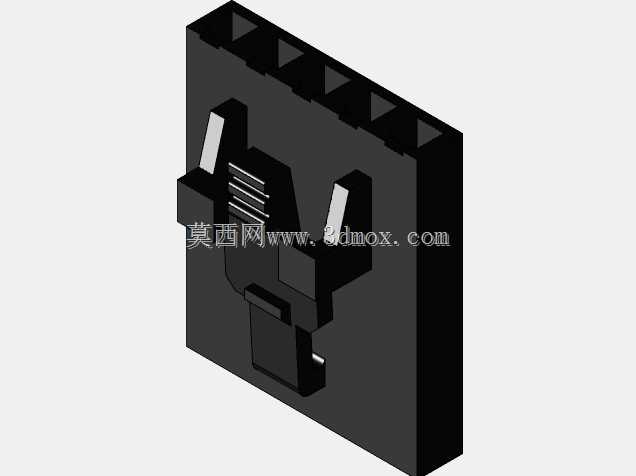

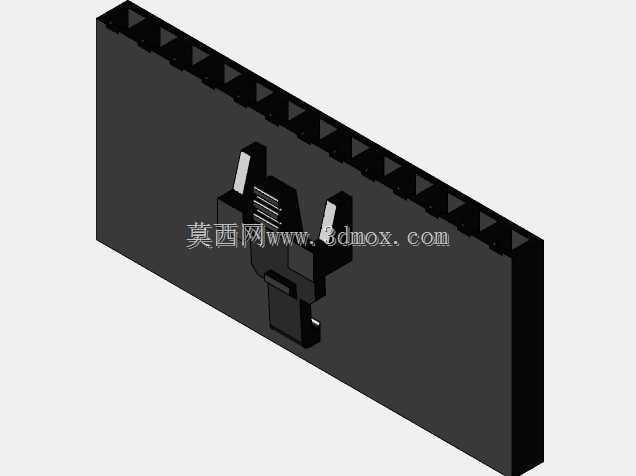

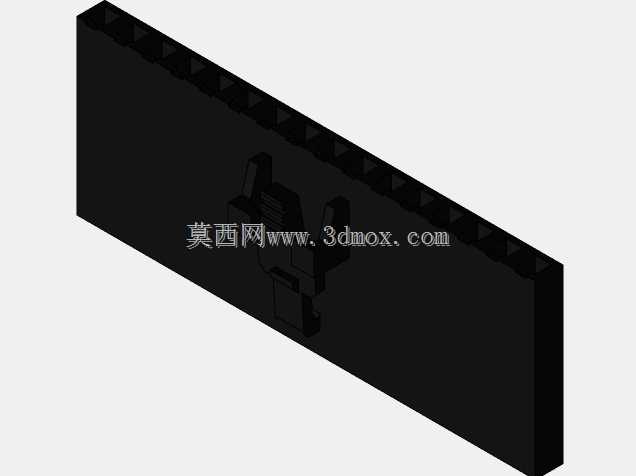

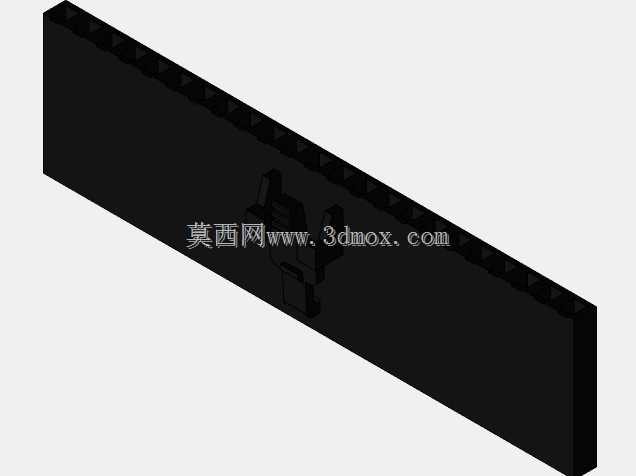

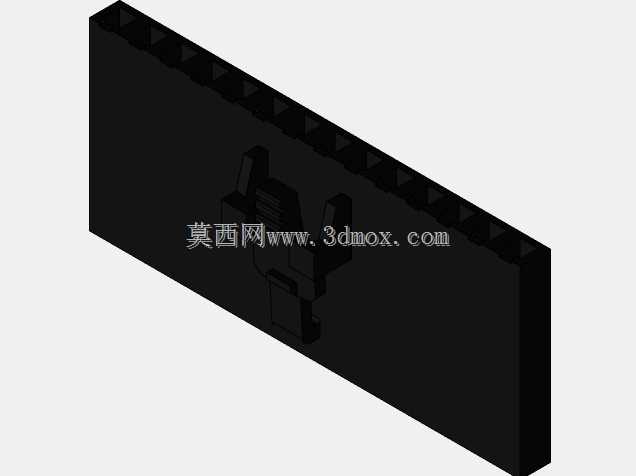

　　插装端子时不需要刻意对准，顺着导向斜面就能顺利推入卡槽，降低产线装配的对位难度，提升批量组装的效率；腔体内部的隔筋结构严格对应2.54mm的针距排布，既可以分隔相邻的接触件，避免端子歪斜导致的相邻针脚短路，也能增强外壳整体的抗形变能力，在受到侧向挤压力时不会出现腔体塌陷挤压端子的问题。尺寸边界上，该系列外壳的长度覆盖5.08mm至63.5mm区间，可适配2针到25针的不同针数规格，统一保持5.55mm的宽度与15.24mm的高度尺寸，同系列不同针数的外壳安装定位尺寸保持一致，在PCB板上做布局时可以预留统一的安装空间，根据实际信号路数灵活选用对应针数的型号，不需要重新调整板上开孔与固定结构的位置，降低整机PCB的设计迭代成本。

　　外壳的壁厚设计均匀控制在1.2mm，适配常规的注塑成型工艺，成型过程中不会出现壁厚不均导致的缩痕、翘曲问题，材料选用常规的阻燃尼龙材质，兼顾绝缘性能与抗冲击强度，在-20℃到85℃的常规工业设备工作温度区间内，不会出现材质脆裂或者软化变形的问题。外壳尾部的进线口做了圆弧过渡处理，线束穿入后不会被锐边割破绝缘层，进线口的尺寸适配常规的多芯护套线，配合尾部的线卡结构可以固定线束外皮，避免线束受拉扯时力直接作用在端子与接触件的连接位置，提升接线位置的抗拉力性能。从结构设计的细节来看，外壳的对接端面做了0.3mm的凸台错位结构，公母头对插时首先通过凸台与凹槽的配合完成预定位，再推进接触件完成电气连接，避免插歪导致的针脚弯折、接触件变形问题；

　　外壳表面没有多余的凸起结构，整排并排安装时相邻外壳之间可以紧密贴合，最大化利用设备内部的安装空间，适合在PLC扩展模块、伺服驱动器、通讯转接板这类器件排布密集的设备内部使用。在实际选型应用中，这类连接器外壳不需要额外的固定配件，依靠自身的锁扣结构就能完成对接固定，安装与拆卸都不需要专用工具，后期设备维护时更换线束或者排查线路的效率更高；统一的外形尺寸也让配套的防尘盖、固定座等配件可以通用，减少配件的种类，降低物料管理的成本。
