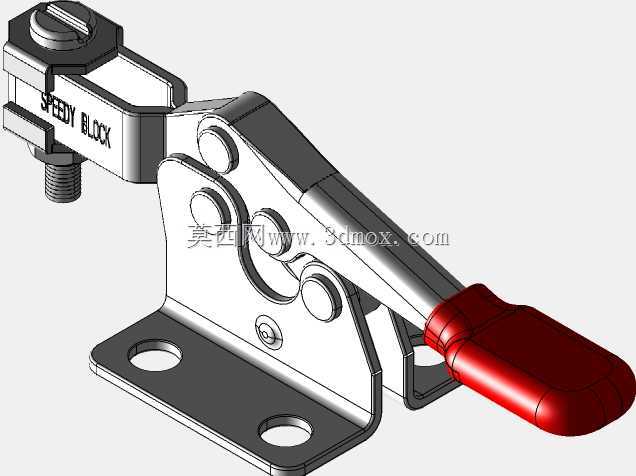

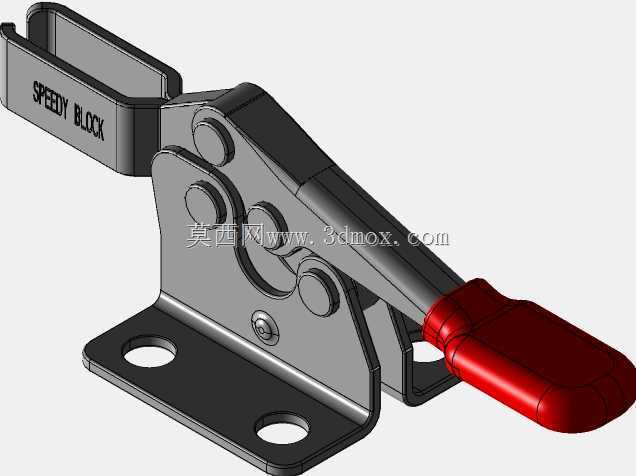

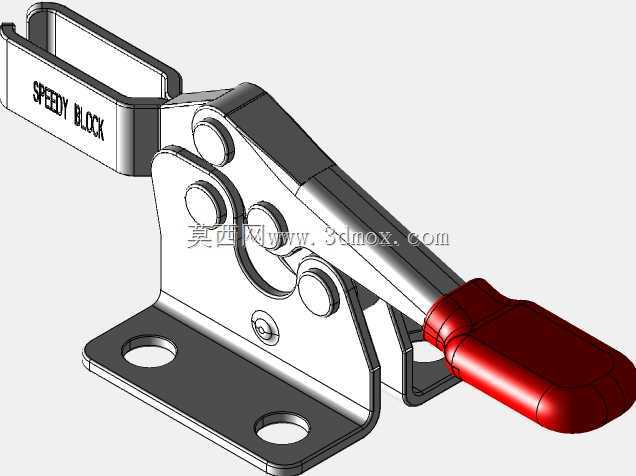

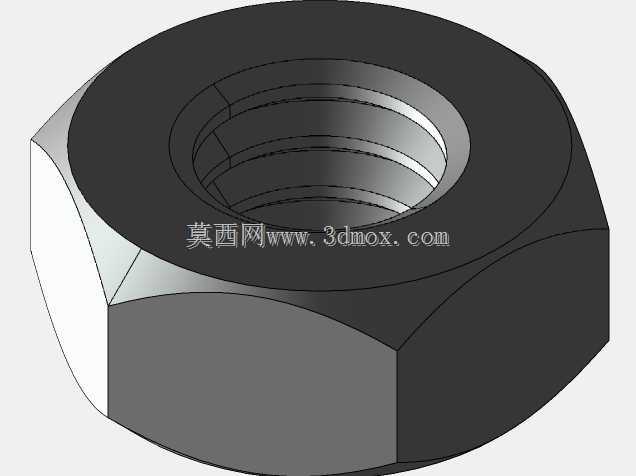

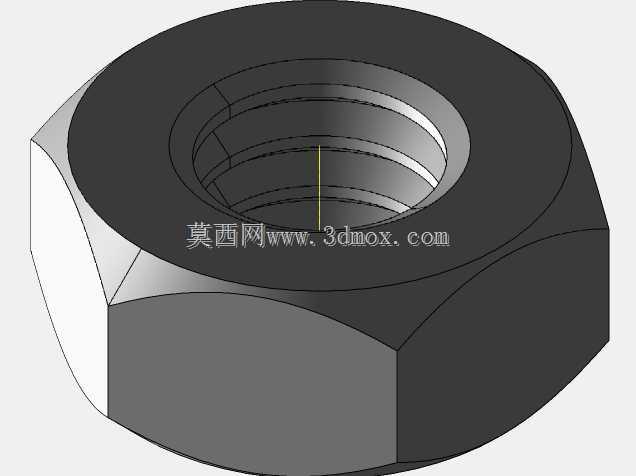

GN820型水平式快速压紧夹具组件

　　这款GN820夹具属于水平式肘节快速夹钳范畴，在工装治具、装配流水线、焊接工位、检具定位场景中应用极广，核心作用是通过肘节机构的死点自锁特性，实现工件的快速压紧与释放，相比传统螺栓压紧方式，单次装夹动作耗时可压缩至1秒内，能大幅提升批量加工、装配环节的作业效率。从结构设计来看，该组件采用多连杆铰接布局，操作手柄下压至水平位置时，连杆机构刚好越过死点，此时即便压紧端承受反向冲击力，夹钳也不会自行松脱，自锁可靠性完全满足机加工轻载切削、焊接工装、电子组件装配等场景的夹持需求。

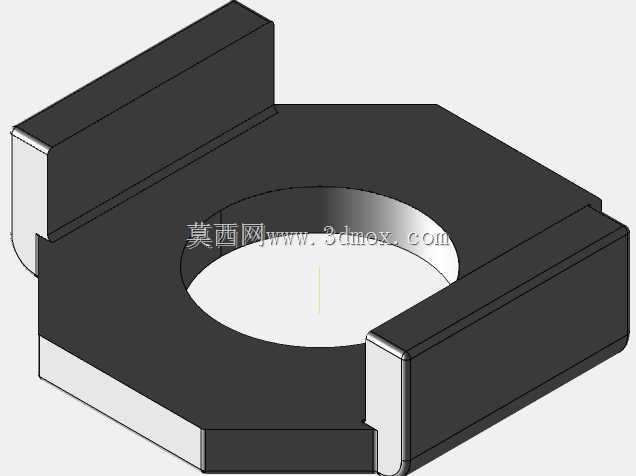

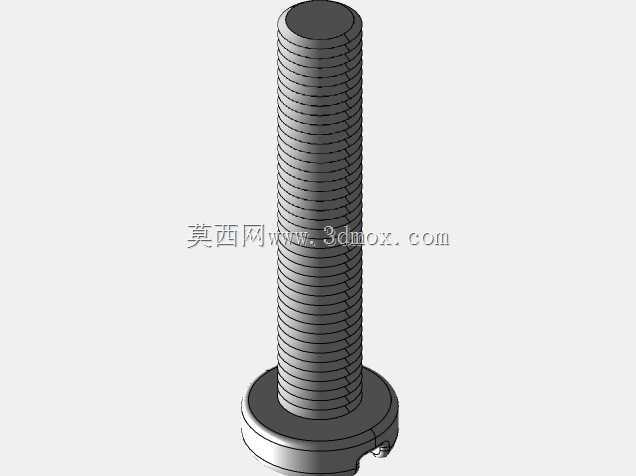

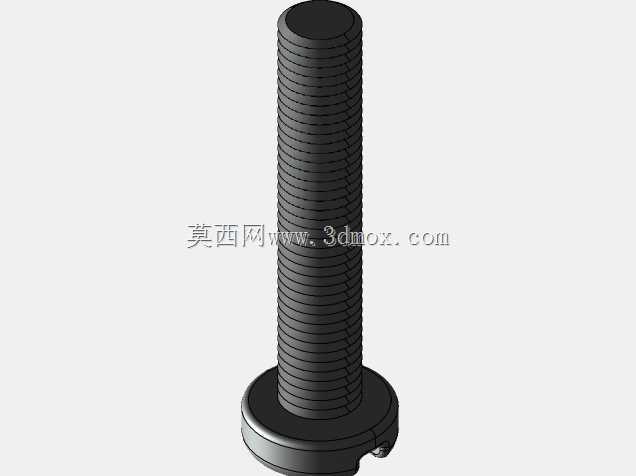

　　压头端采用可调式螺杆设计，螺杆表面加工有标准外螺纹，可根据被夹持工件的厚度差异旋转调整伸出长度，适配不同高度的工件装夹需求，压头端部做了平端处理，避免压伤工件表面，针对易刮花的工件还可自行加装橡胶压头附件。底座部分设计了两个对称的安装通孔，可通过螺栓直接固定在工装板、设备工作台面或者焊接平台上，安装孔的孔距经过标准化设计，可兼容同系列夹钳的安装位互换，不需要重新加工安装孔就能完成同规格夹钳的替换维护。整体结构的受力路径经过优化，手柄施加的握持力通过连杆组放大后传递到压头端，仅需施加十几牛的握持力就能产生数百牛的压紧力，足够满足绝大多数非金属件、薄壁金属件的装夹固定需求。

　　铰接位置的销轴采用间隙配合设计，长期反复开合也不会出现卡滞问题，所有金属结构件均做了表面防锈处理，手柄部分包覆红色防滑绝缘套，既可以提升操作时的握持摩擦力，也能在焊接工位起到一定的绝缘防烫作用。在实际选型应用中，需要重点关注底座安装孔的中心距尺寸、压头螺杆的最大调节行程、夹钳完全闭合时的整体高度边界，避免安装后与周边工装结构产生运动干涉，同时要根据被夹持工件所需的压紧力匹配对应规格的夹钳，禁止超负载使用以免破坏连杆机构的自锁特性。

　　这类快速夹钳在非标自动化设备的上下料工位、木工加工的工件固定、电子产品组装的治具定位、五金件焊接的工装夹持场景中都有大量成熟应用，结构简单可靠，维护成本极低，只需要定期在铰接销轴位置加注少量润滑脂就能保证长期顺畅使用。
