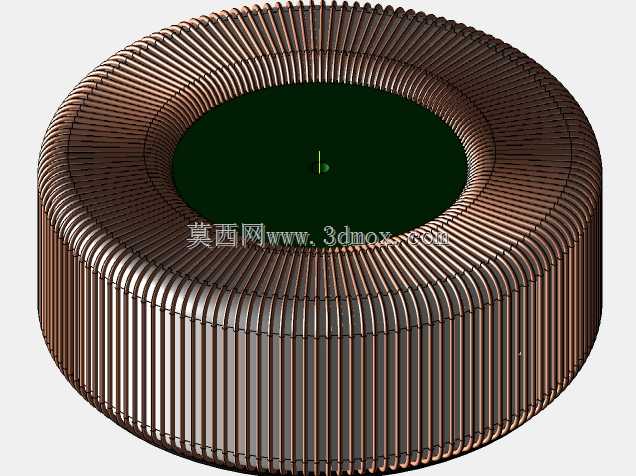

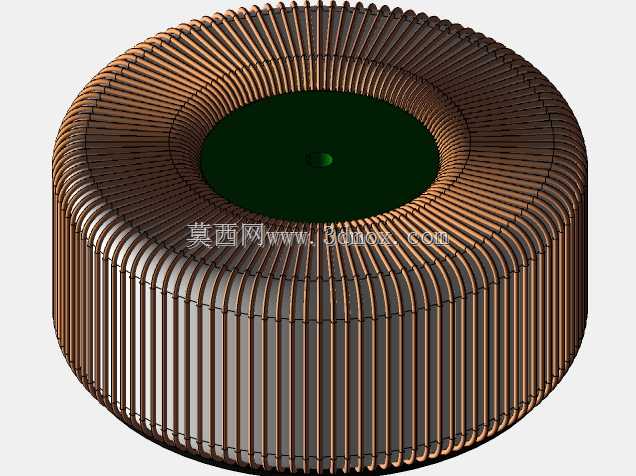

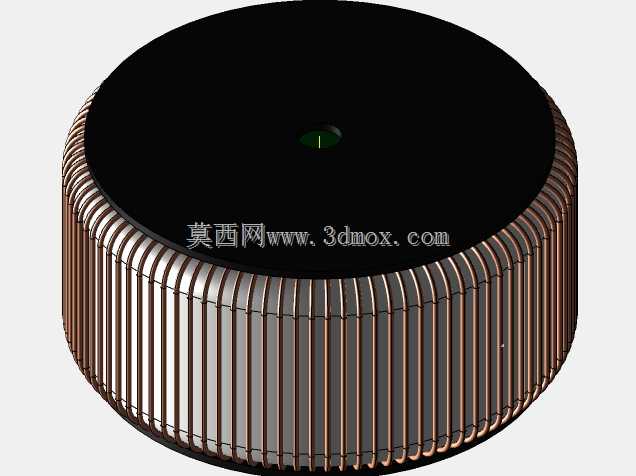

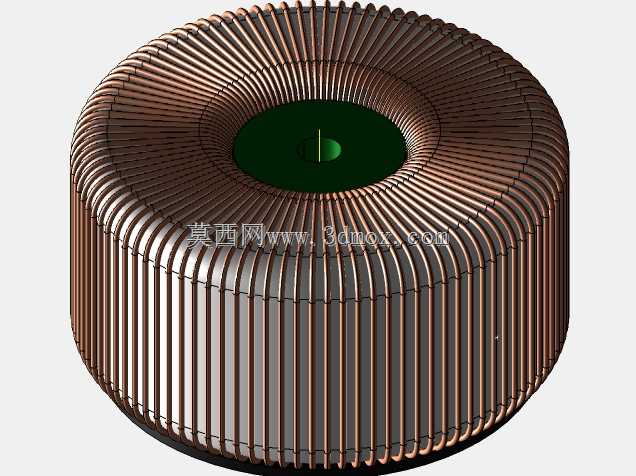

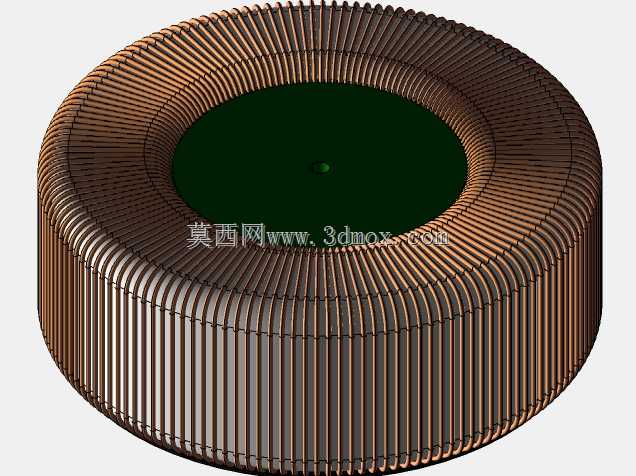

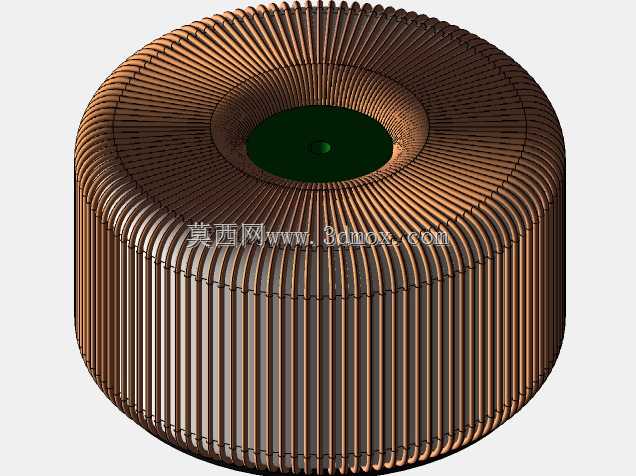

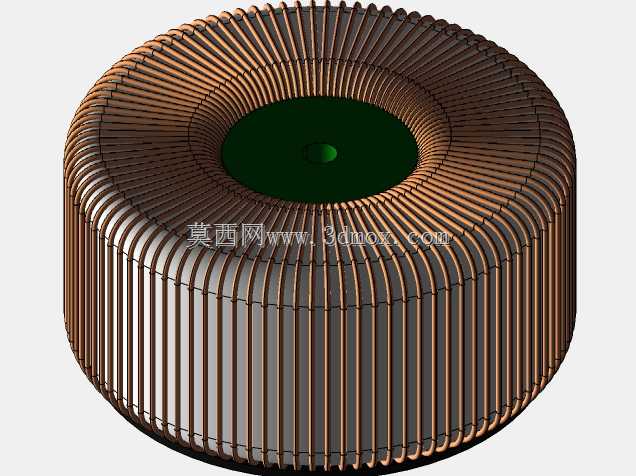

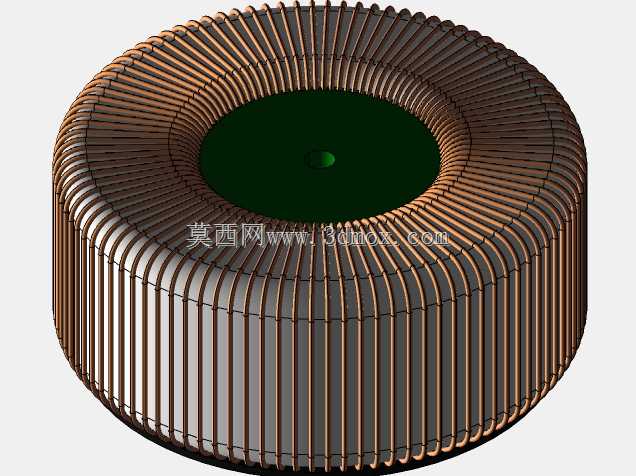

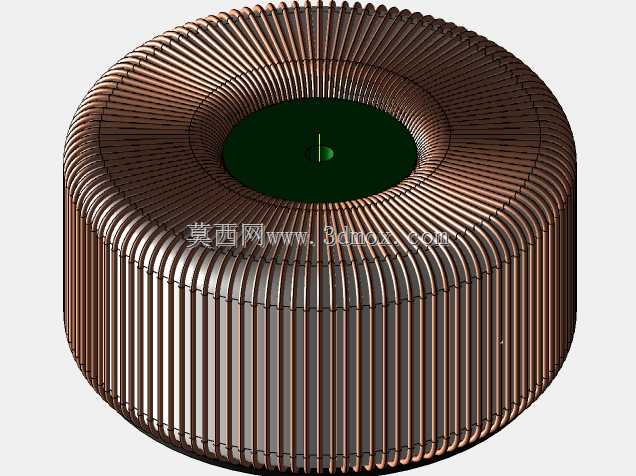

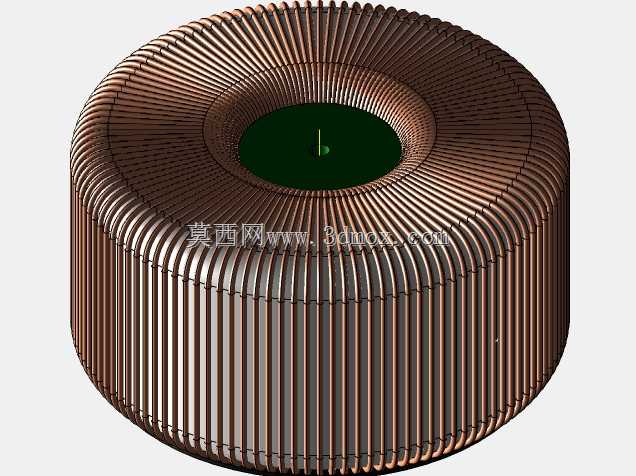

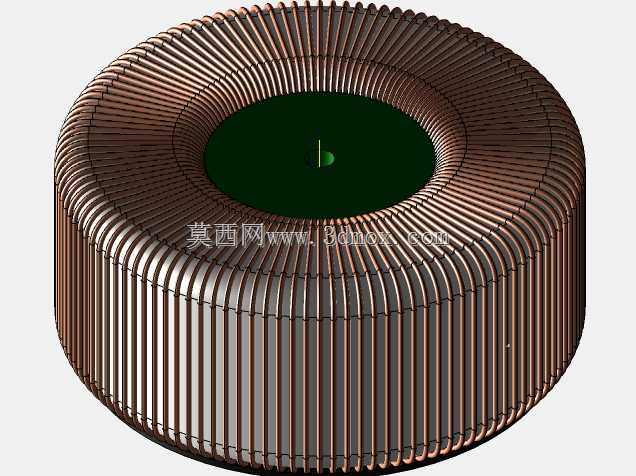

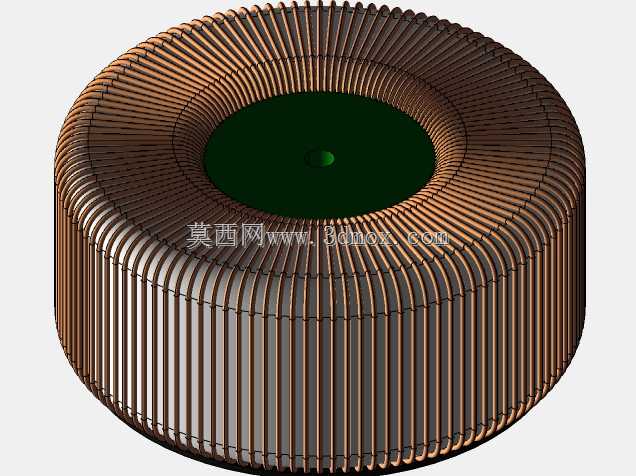

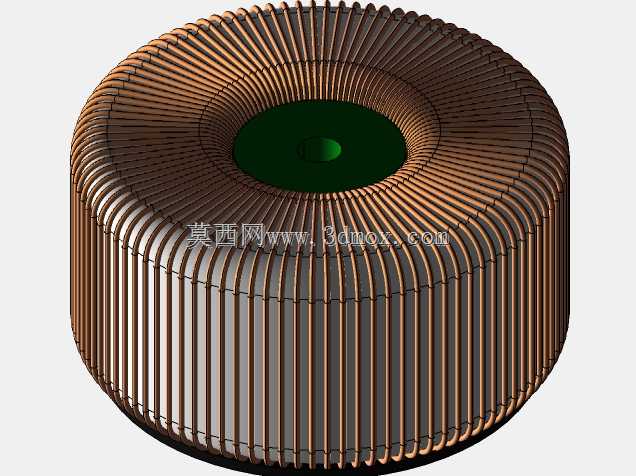

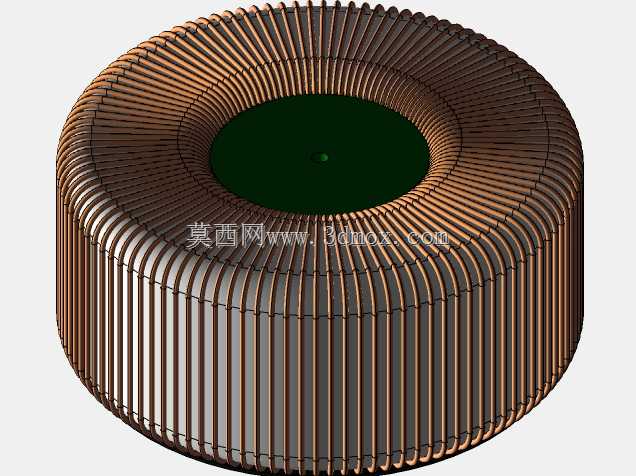

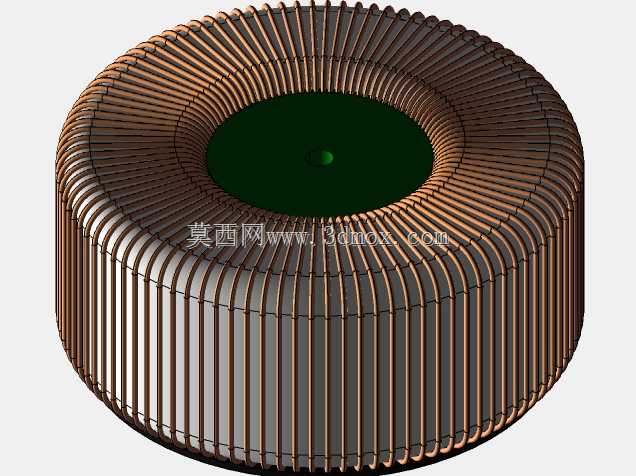

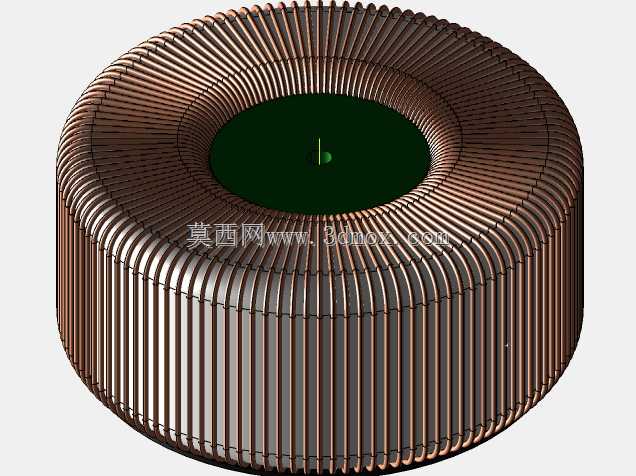

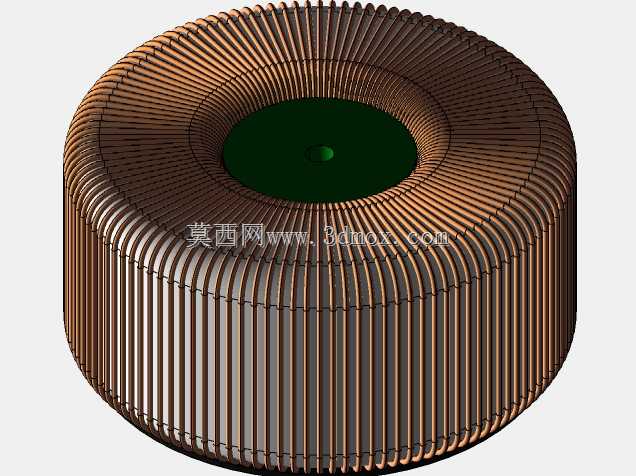

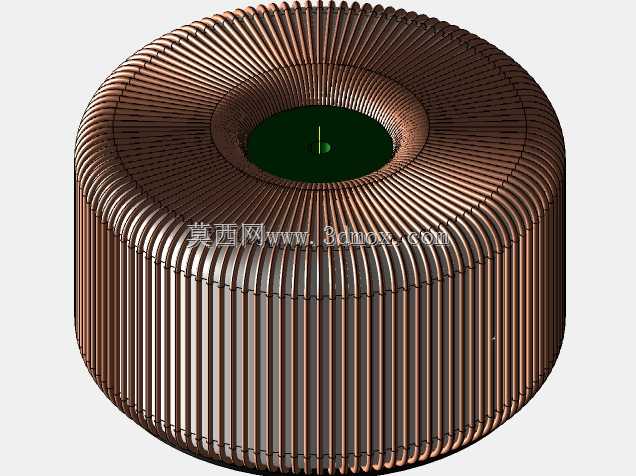

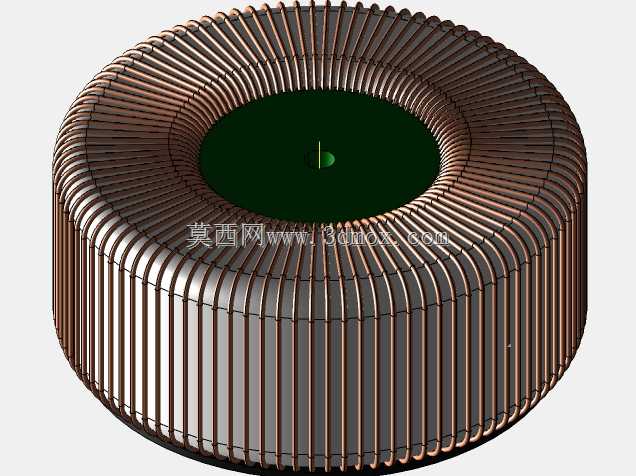

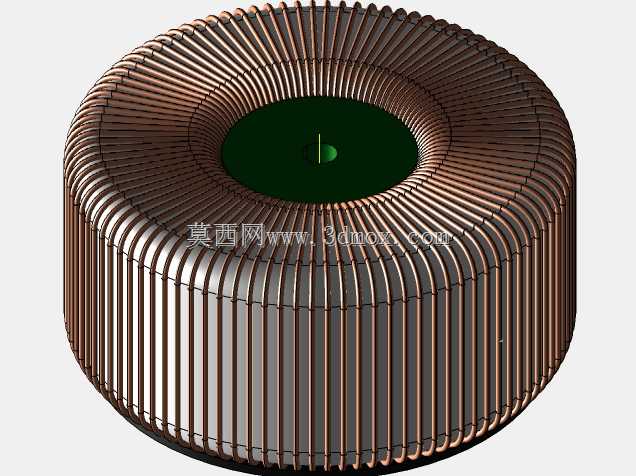

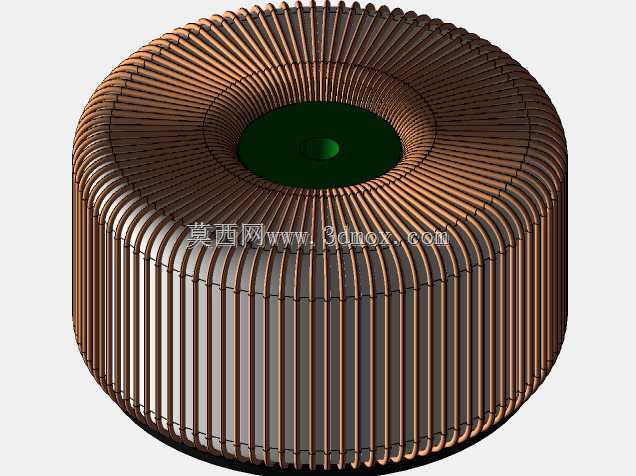

TTS系列环形变压器结构三维设计

　　在工业控制、音频设备、医疗仪器、新能源逆变等对电源稳定性要求严苛的场景中，环形变压器凭借自身结构特性，长期占据着小功率到中功率隔离变压、电压匹配场景的核心选型位置。不同于传统叠片式EI变压器的方形叠片磁路结构，环形结构的磁芯采用整条硅钢片连续卷绕成型，磁路全程无气隙，励磁电流更小，空载损耗相比同功率叠片变压器能降低两成以上，这一特性让它在待机功耗要求严格的设备里优势格外突出。做这类环形变压器的三维结构设计时，首先要锚定的是功率覆盖区间对应的尺寸边界，从20VA小功率信号回路供电用的微型规格，到2500VA工业设备主电源用的大功率规格，直径覆盖62mm到235mm区间，高度覆盖32mm到90mm区间，每一档功率对应的磁芯截面积、

　　绕组线径、绝缘层厚度都要匹配对应的安规要求。设计过程中最先要确定的是磁芯的尺寸参数，磁芯的内径、外径、高度直接决定了绕组的可用绕线空间，绕线时要先在磁芯外层包覆绝缘保护层，避免绕制过程中漆包线绝缘层被磁芯边缘剐蹭破损，初次级绕组之间还要加设绝缘隔离层，满足电气隔离的耐压要求。绕组的排布也有讲究，初级绕组通常均匀绕满磁芯整圈，保证磁路耦合的均匀性，次级绕组根据输出电压组数、电流大小选择对应线径的漆包线，大电流输出的绕组还要采用多股并绕的方式降低集肤效应带来的损耗。从安装适配的角度看，环形变压器的中心孔是核心安装定位基准，安装时通过中心穿设的固定螺栓配合上下压盖完成固定，设计时要预留足够的安装间隙，避免压盖边缘挤压绕组造成绝缘破损，

　　同时要核算整体重量对应的安装结构强度，大功率规格的变压器自重可达十几公斤，安装支架的承重冗余要留足三倍以上安全系数。实际应用场景里，环形变压器的漏磁远低于叠片变压器，这让它在音频功放、高精度测量仪器这类对电磁干扰敏感的设备里格外适用，不会因为自身漏磁干扰周边的信号回路，造成测量误差或者音频底噪升高。在光伏逆变、UPS不间断电源这类新能源场景里，环形变压器的低空载损耗特性能够降低设备的待机自耗电，提升整体转换效率。做三维建模的时候，要精准还原绕组的排布规律，每一圈漆包线的排布间隙、层间绝缘的厚度、引出线的位置都要和实际生产工艺对齐，不能只做外观示意——很多新手建模时容易忽略绕组的层间错位，把所有线圈做成整齐排列的理想状态，

　　实际生产中绕线时线圈会有自然的排布错落，外层绕组会嵌入内层绕组的间隙里，整体外径会比理想计算值小5%到8%，这个细节如果在建模时没考虑到，后续做外壳结构设计时就会出现装配干涉。另外还要考虑引出线的固定结构，绕组绕制完成后，引出线位置要加设绝缘护套和固定卡件，避免设备运输、使用过程中拉扯引出线造成绕组断线，接线端子的位置要统一排布在变压器的一侧，方便生产时的接线作业，也能减少内部走线的交叉干扰。不同功率规格的散热设计也有区别，小功率规格依靠自身绕组表面自然散热即可，大功率规格要在绕组外层预留散热风道间隙，或者增设温度传感器安装位，监测运行时的绕组温度，避免过载运行时温度过高烧毁绝缘层。从结构可靠性角度出发，设计时还要考虑浸漆工艺的预留空间，绕组绕制完成后会经过绝缘漆浸渍烘干处理，提升整体结构强度和绝缘性能，建模时绕组表面不用做绝对光滑的处理，要还原浸漆后形成的轻微凹凸质感，让模型和实际产品的外观、装配尺寸完全匹配，方便结构设计人员直接调用模型完成设备内部的布局设计，不用再反复核对尺寸参数。
