1.27mm节距SMD阴头连接器三维结构

　　在高密度电子设备的板级互连设计中，连接器往往不是最显眼的零件，却直接决定装配良率、维护便利性和信号连接可靠性。本次建模对象属于小型表面贴装阴头连接器，采用1.27mm节距排布，适用于空间紧凑、引脚数量需要按产品配置灵活选择的电路板互连场景。这类结构常见于通讯模块、控制板卡、测试工装、小型仪器仪表以及需要板对板或线对板转接的设备内部。

　　从实际用途看，该类阴头连接器主要承担电气信号的对接与传递。其本体为绝缘塑壳，内部容纳金属接触件，接触端通过贴片引脚与PCB焊盘形成焊接连接，对接端则提供规则排列的插孔或夹持结构，用于与对应阳头或排针配合。相比通孔插装方式，SMD结构能够随回流焊工艺一次性完成装配，减少人工插装工序，也更适合双面布板和自动化产线。

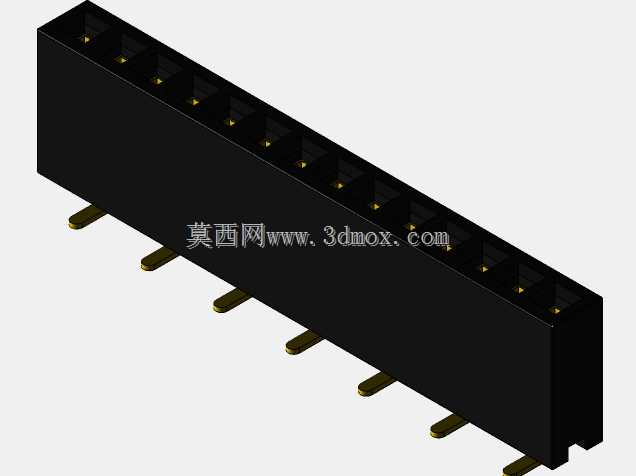

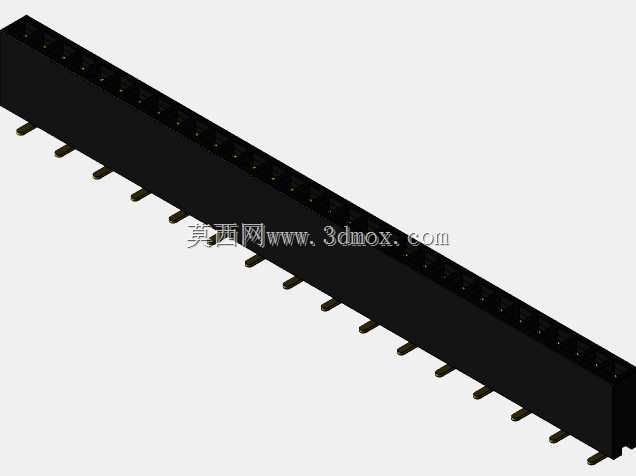

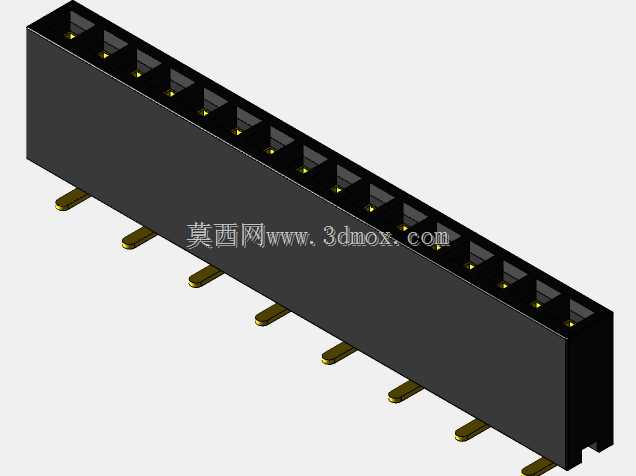

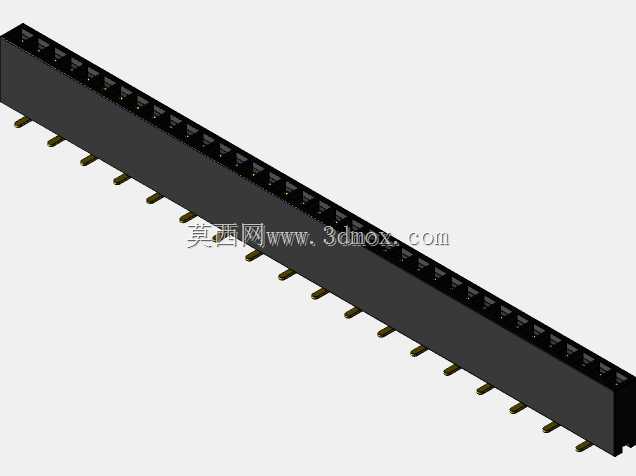

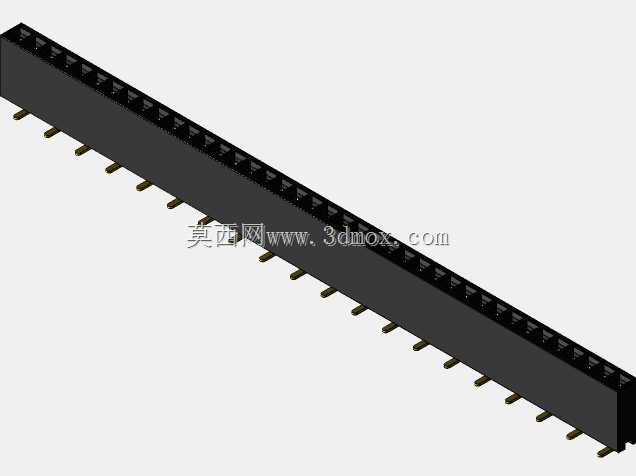

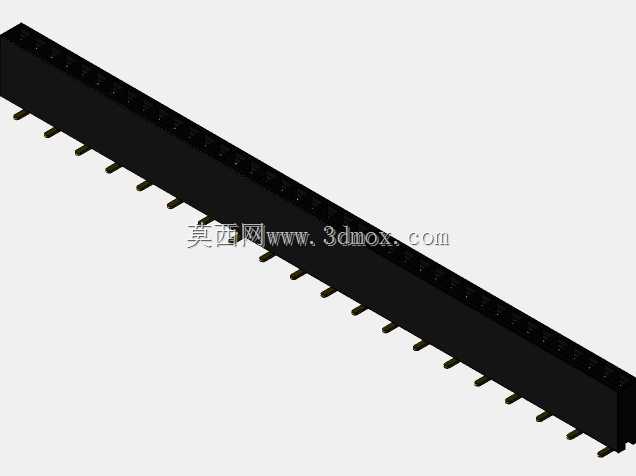

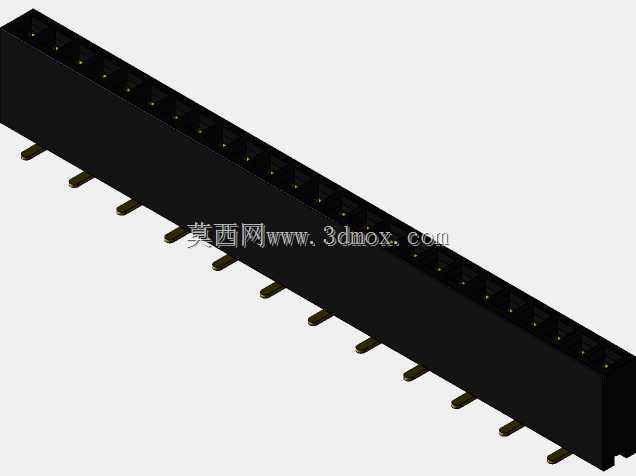

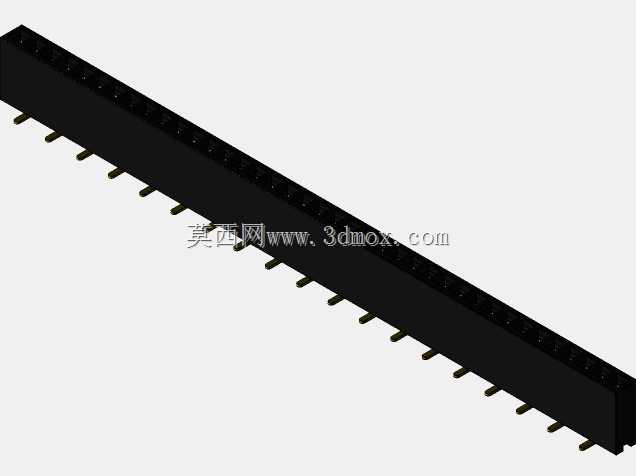

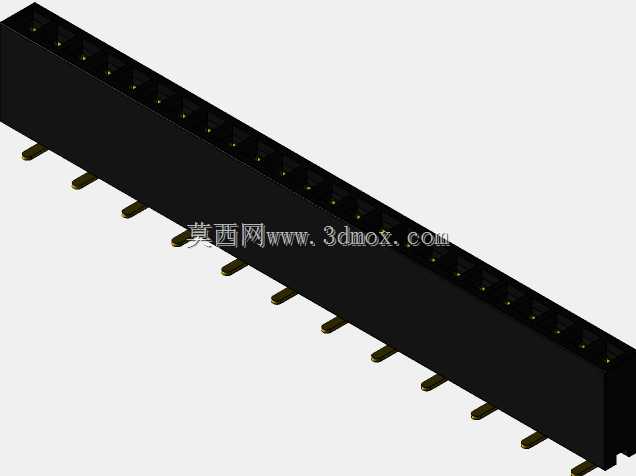

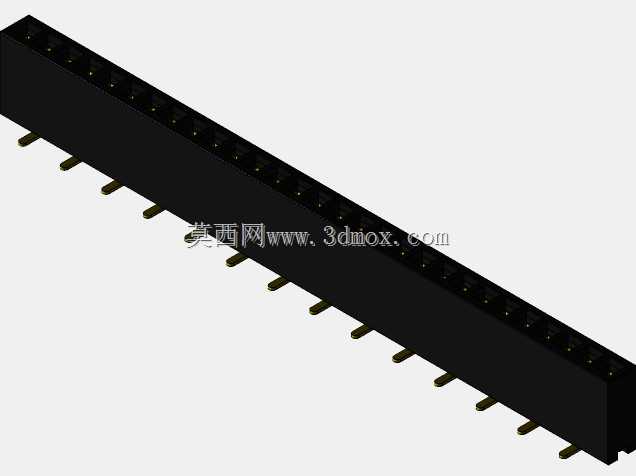

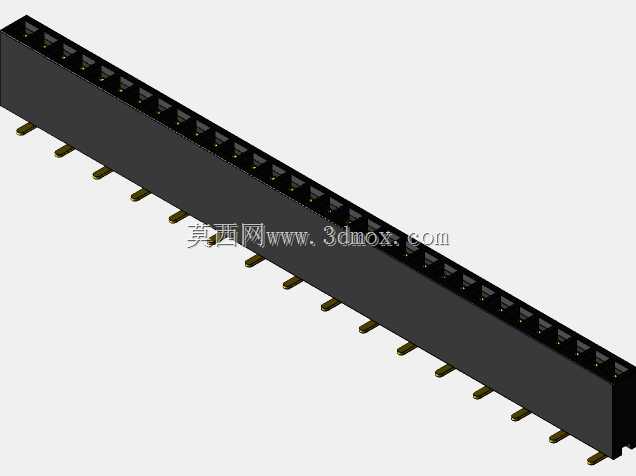

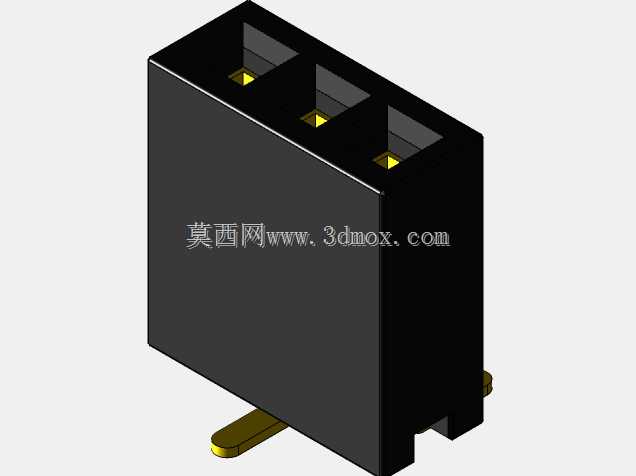

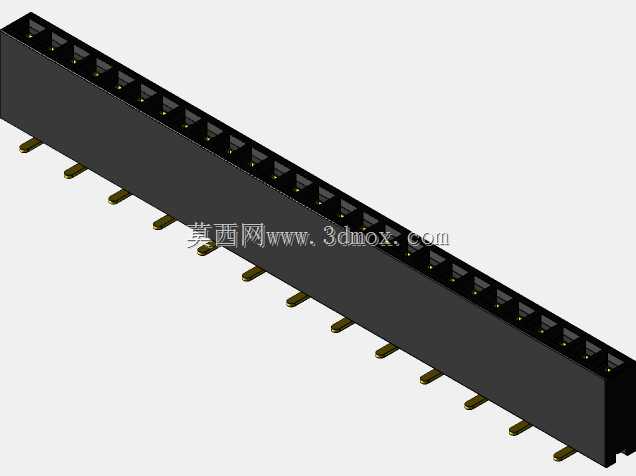

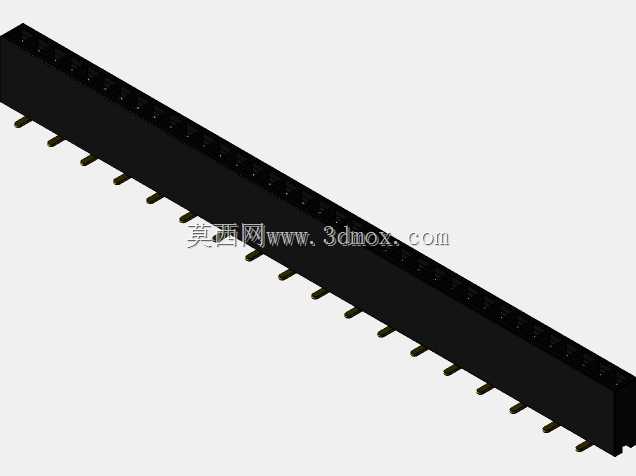

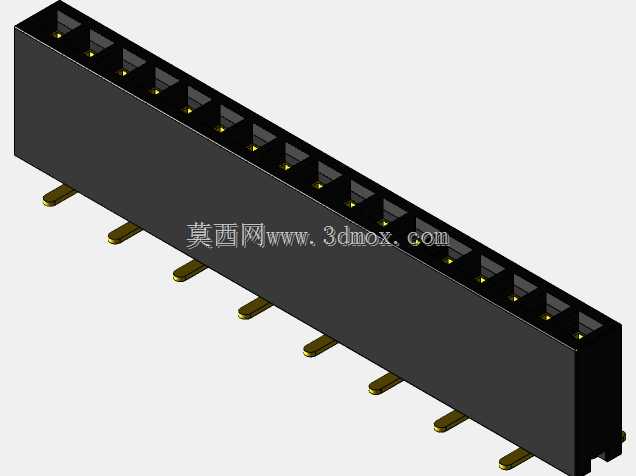

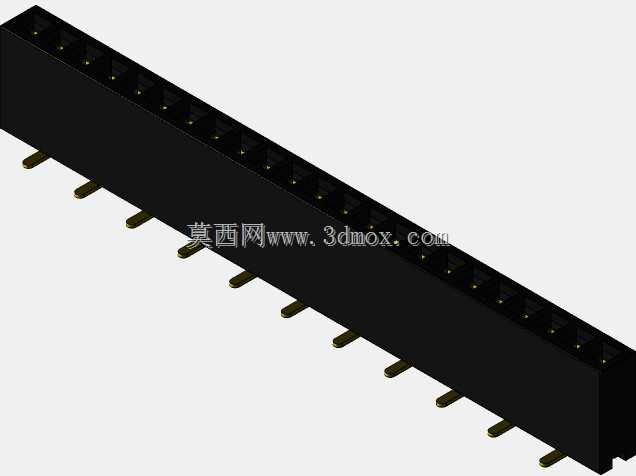

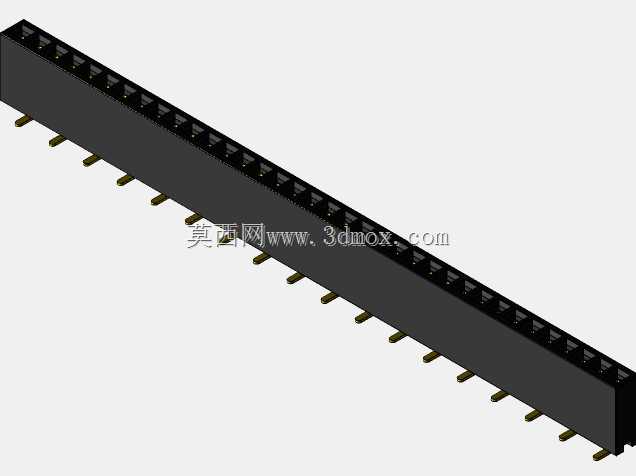

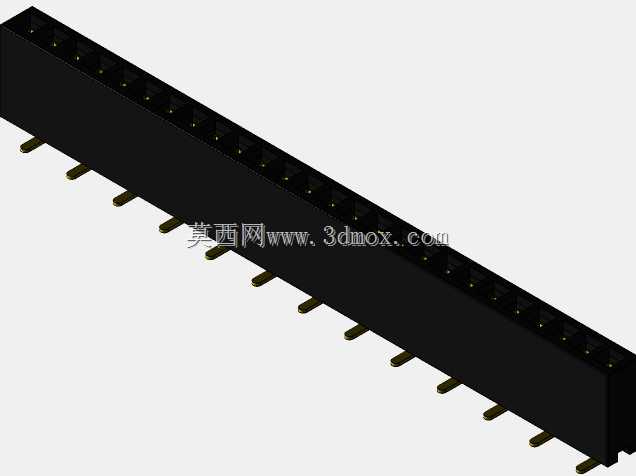

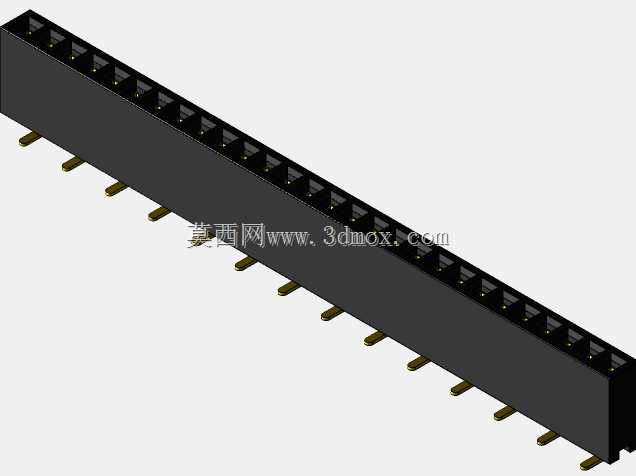

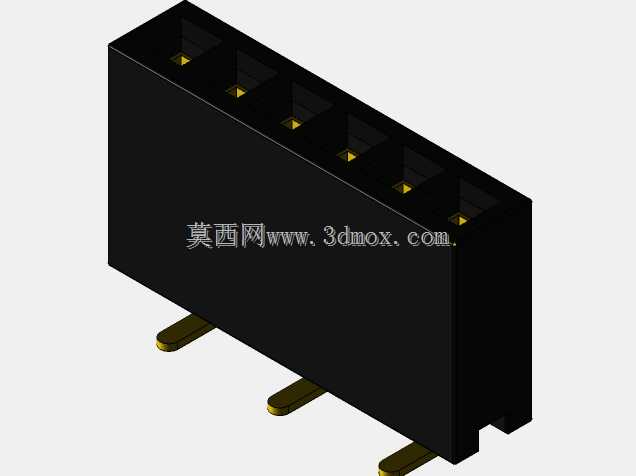

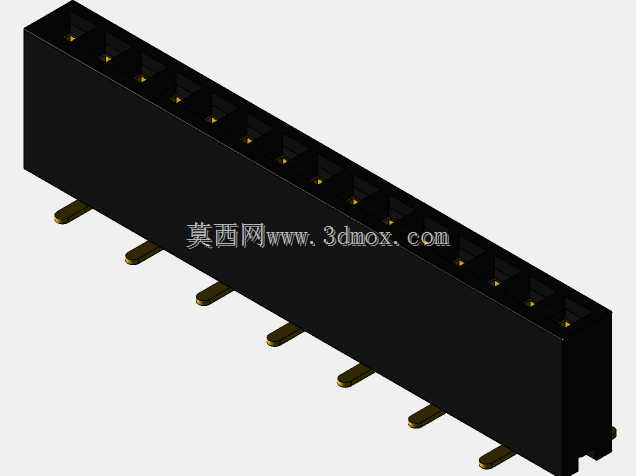

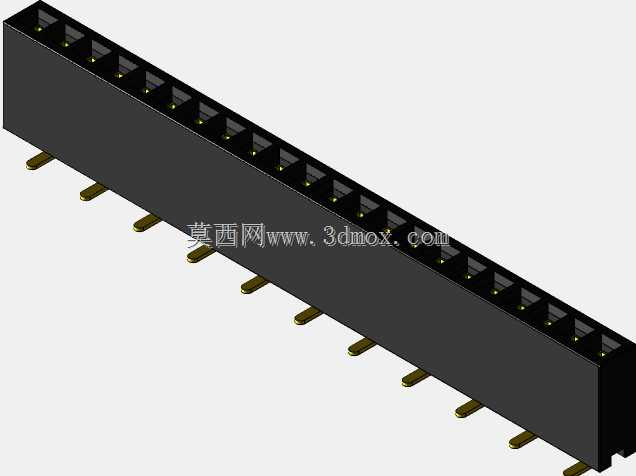

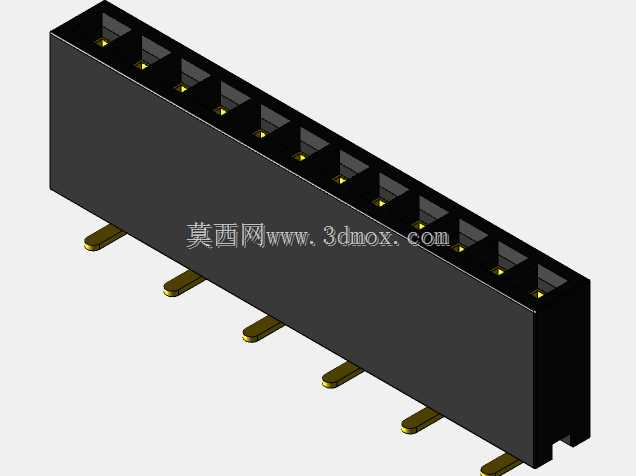

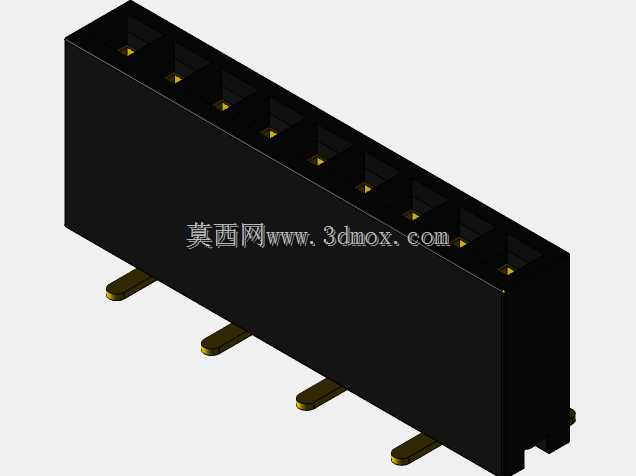

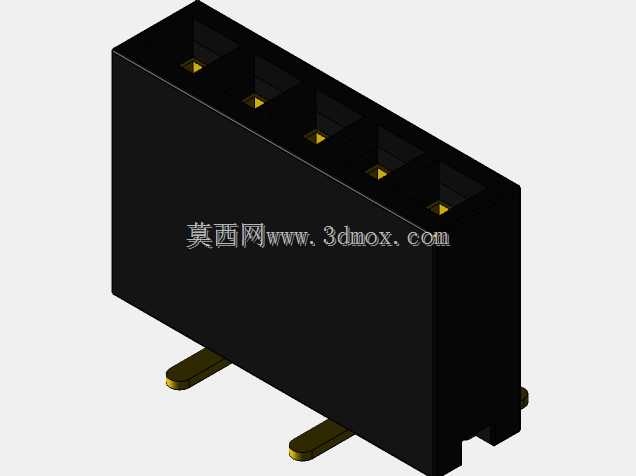

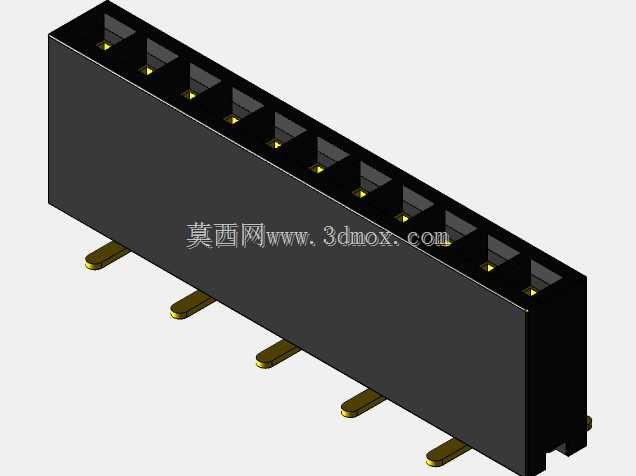

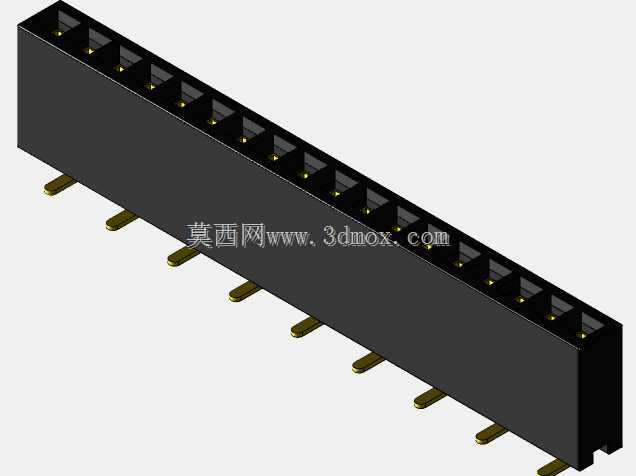

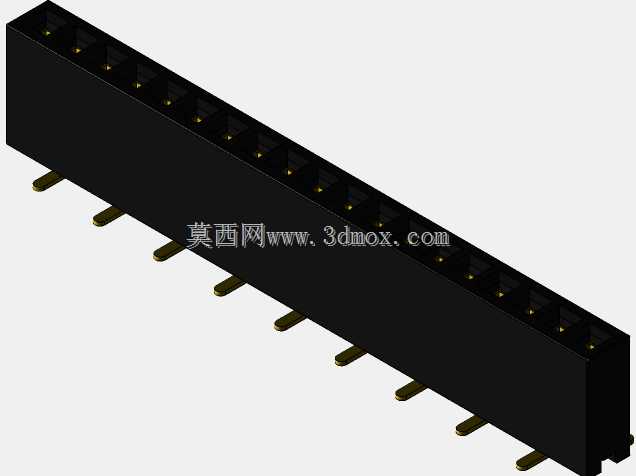

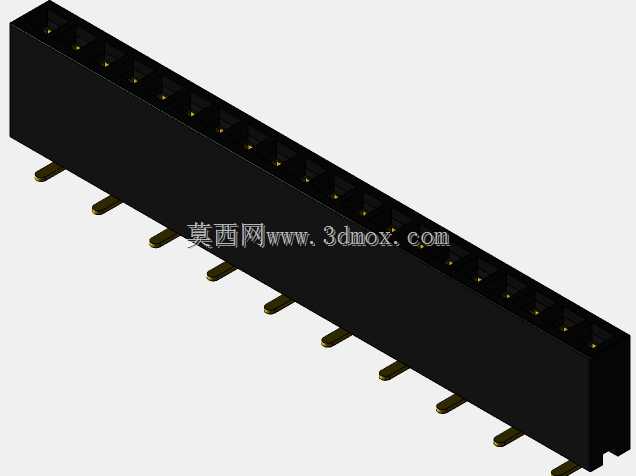

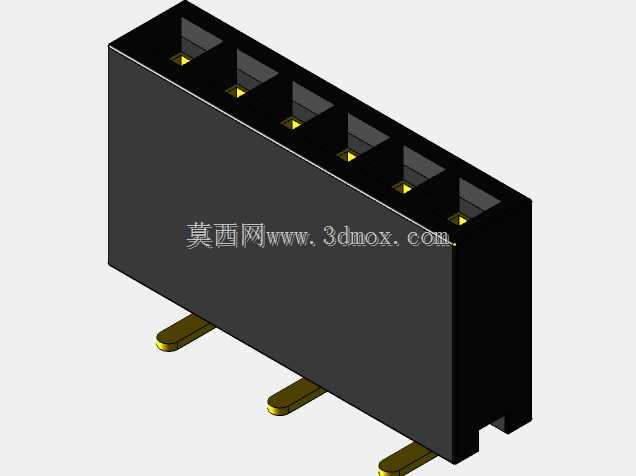

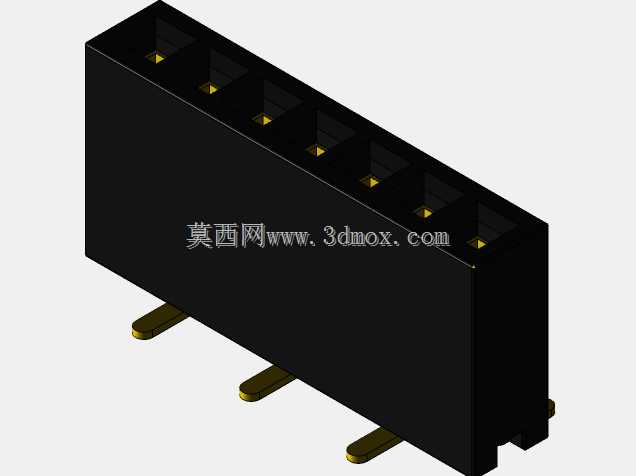

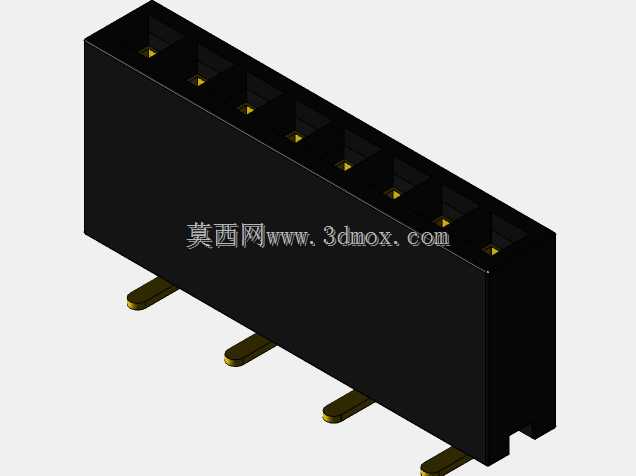

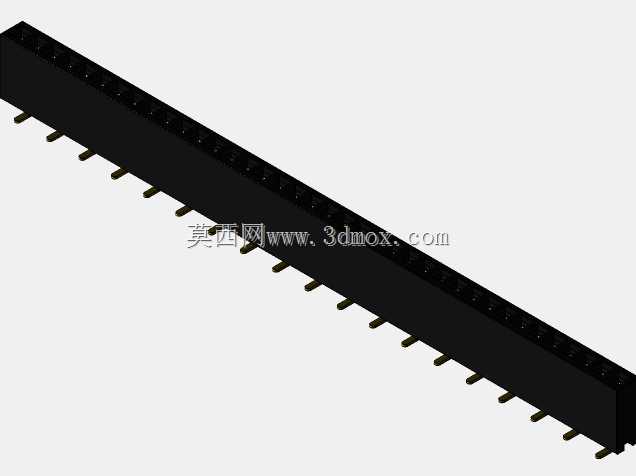

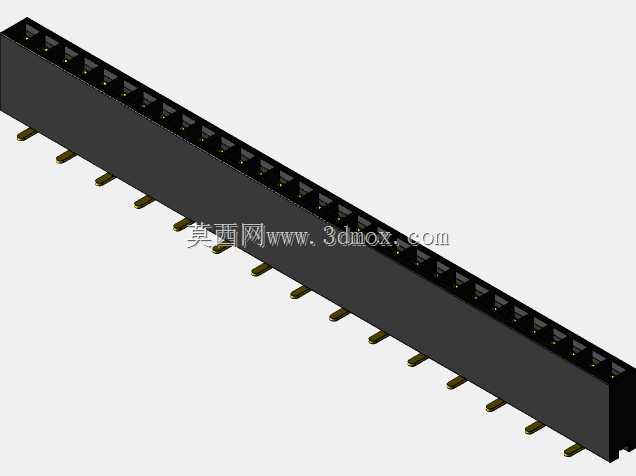

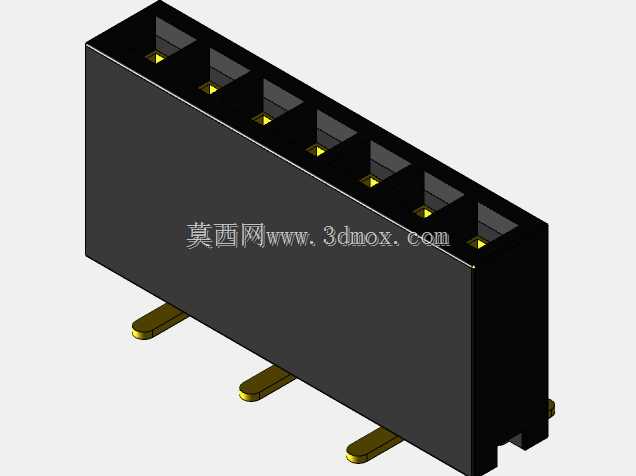

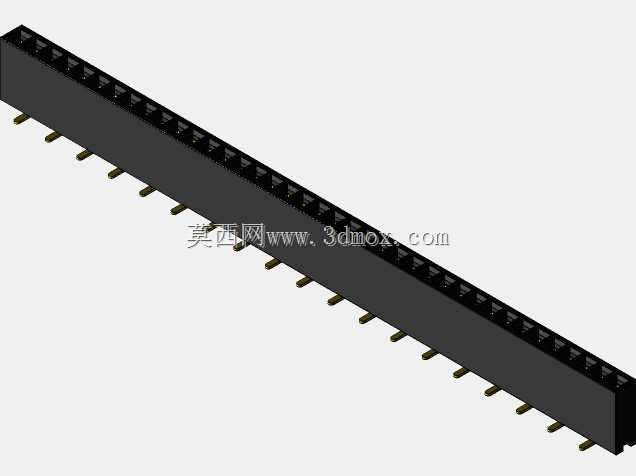

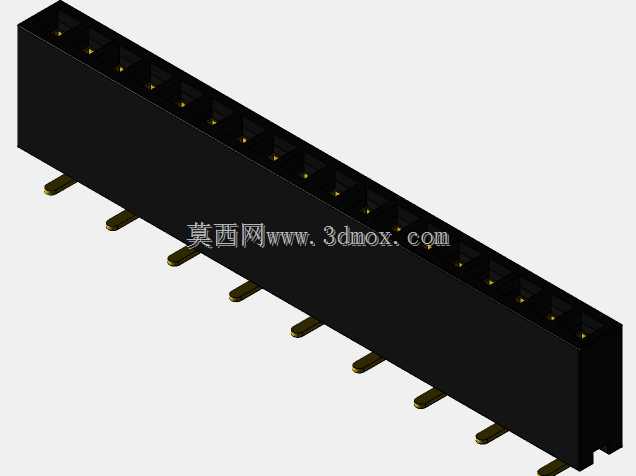

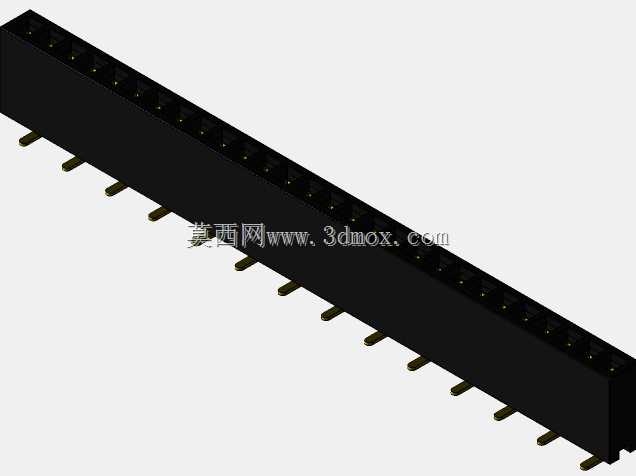

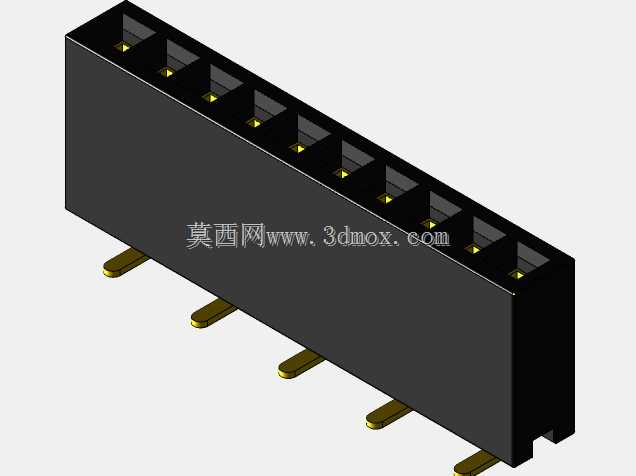

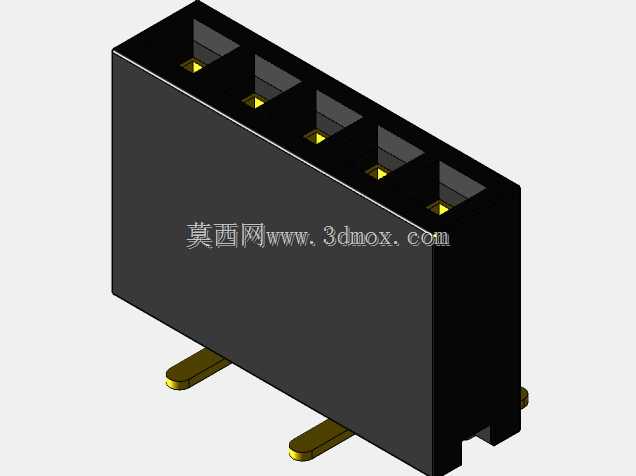

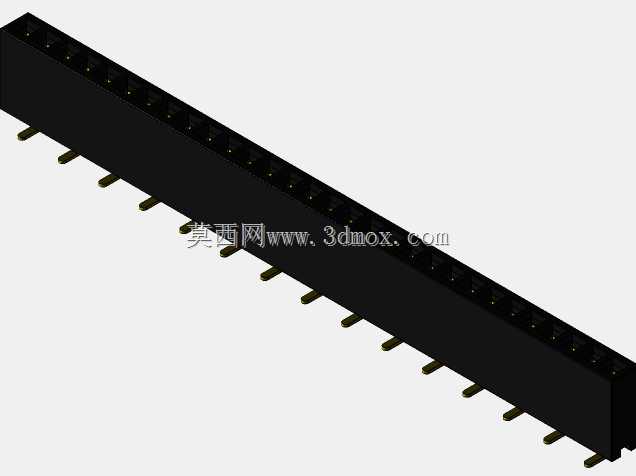

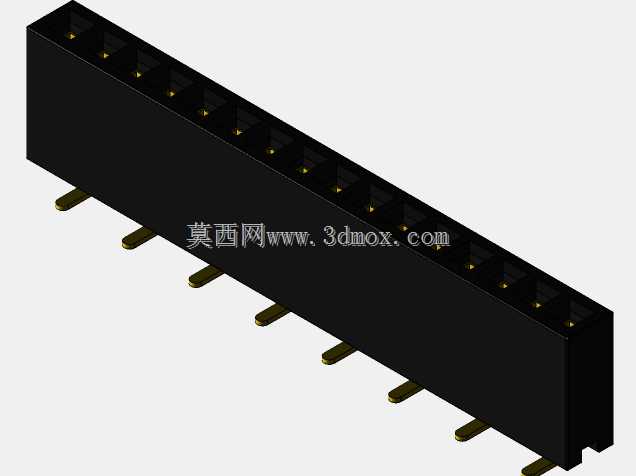

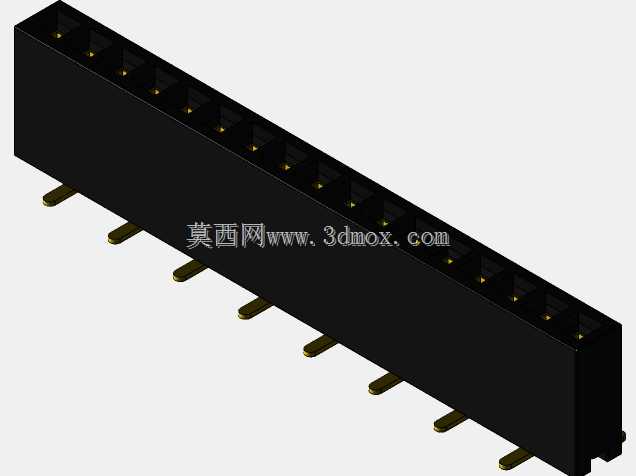

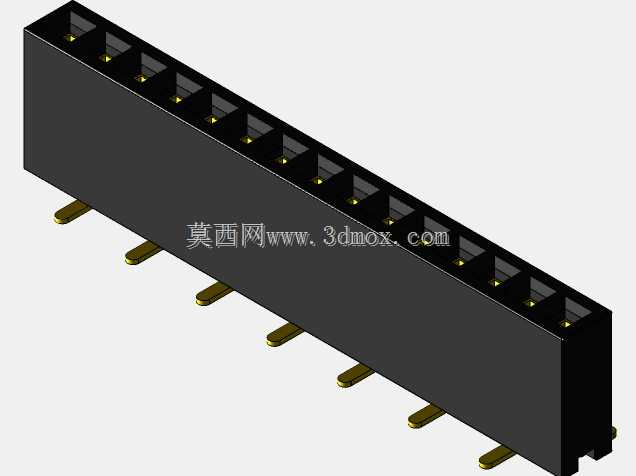

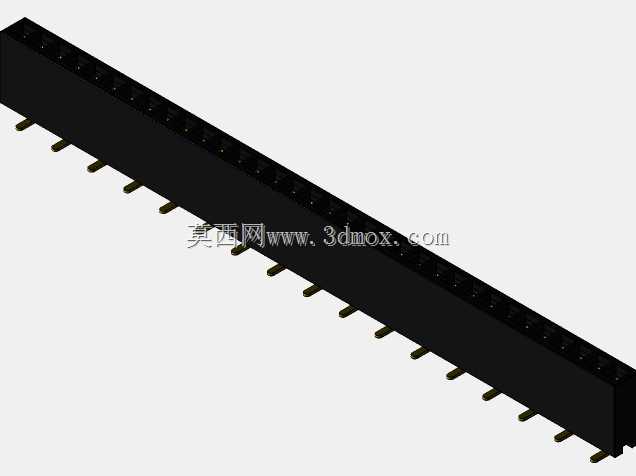

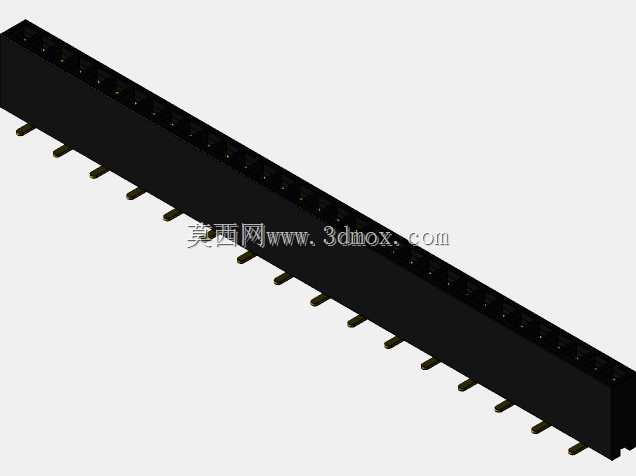

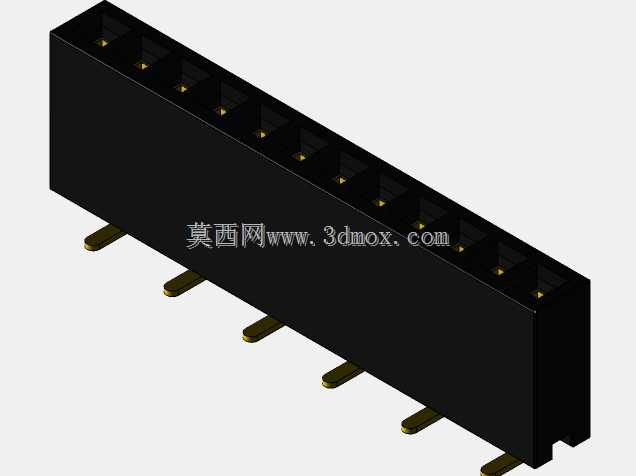

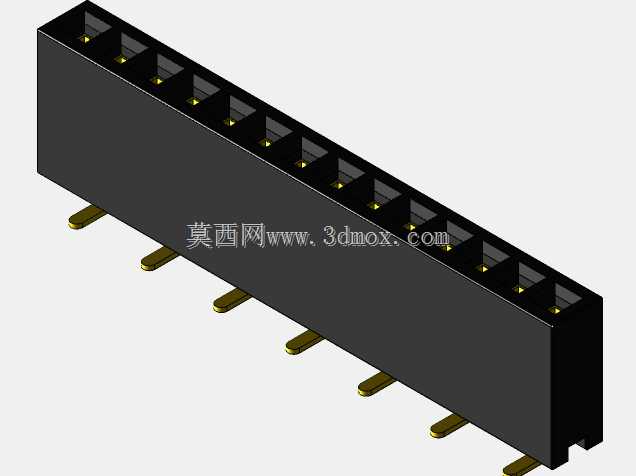

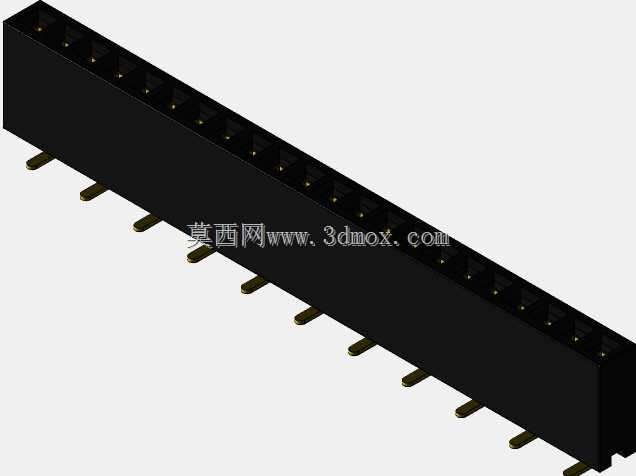

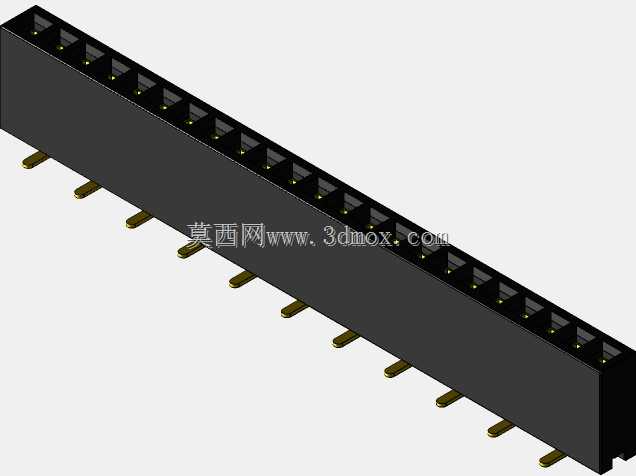

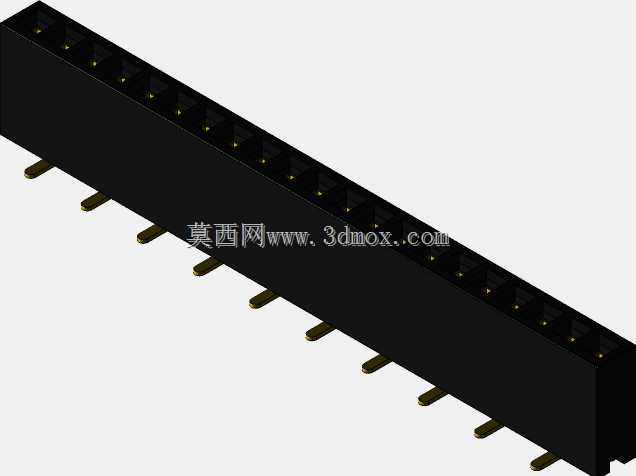

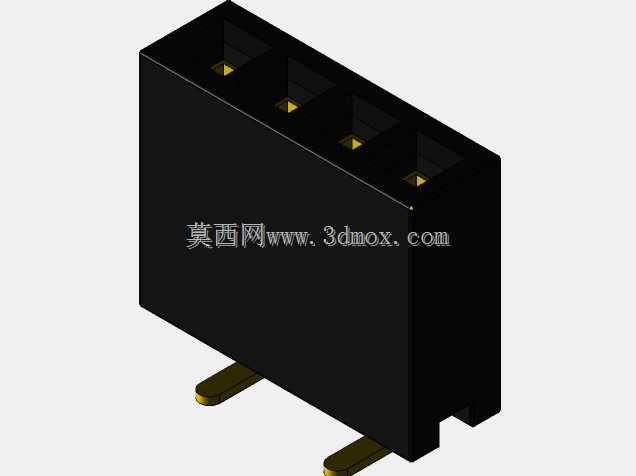

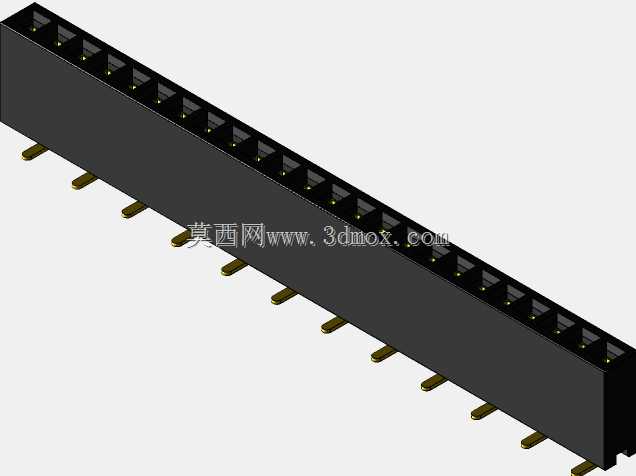

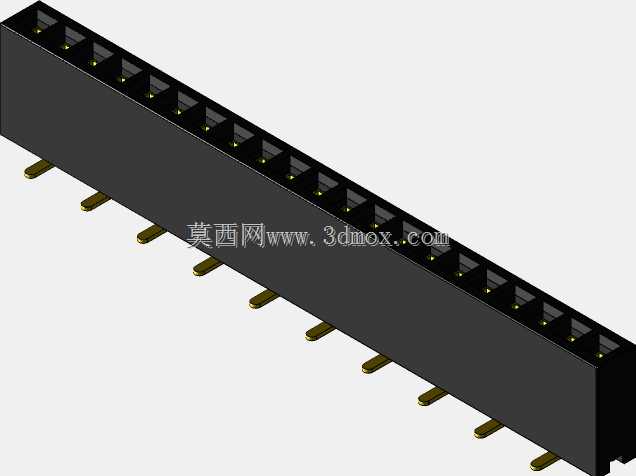

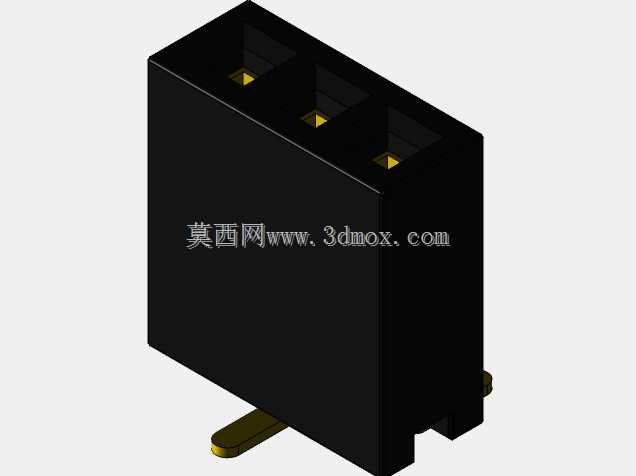

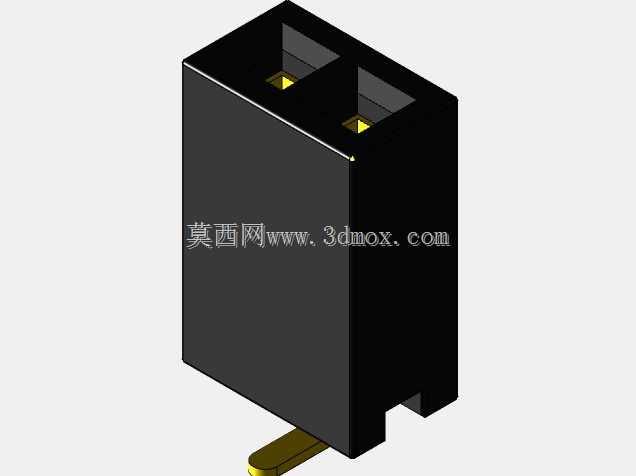

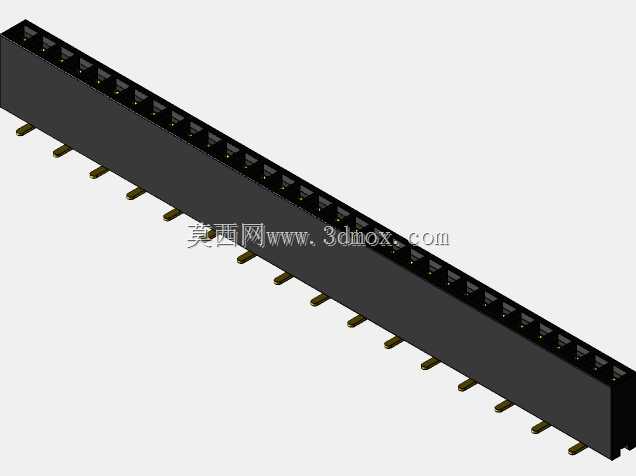

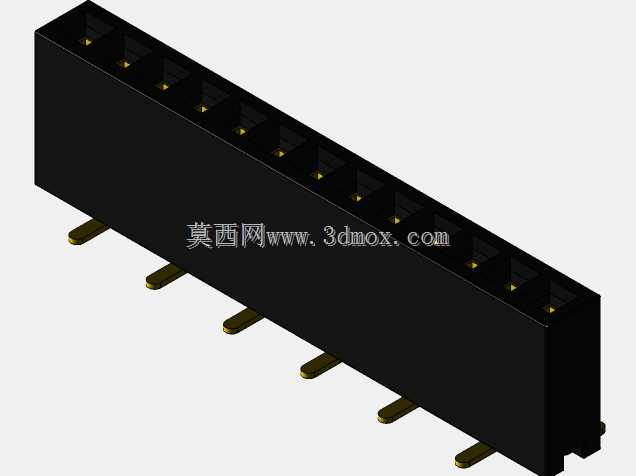

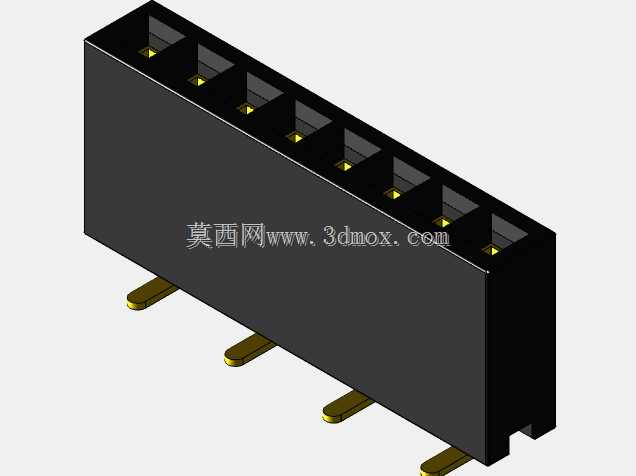

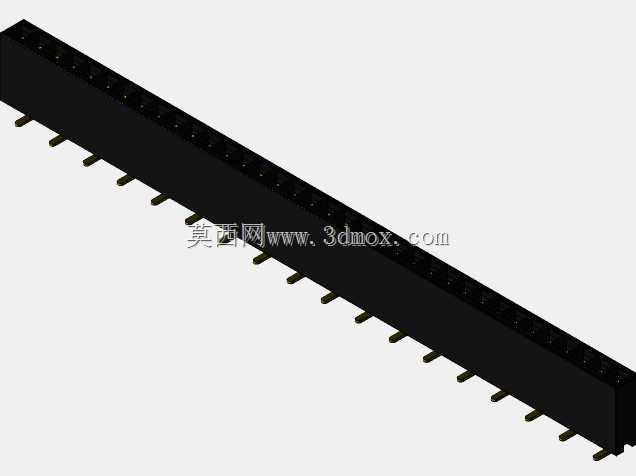

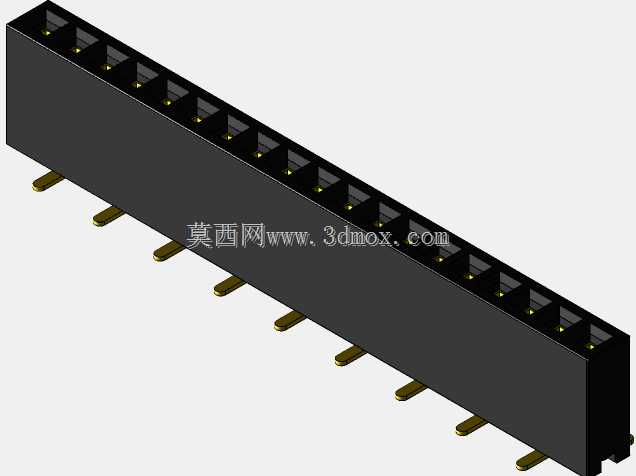

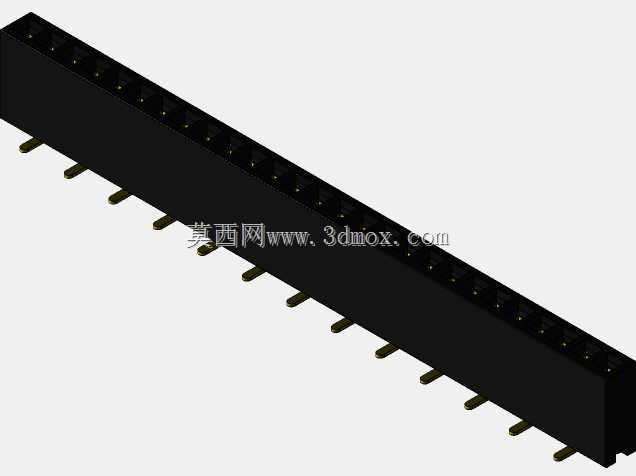

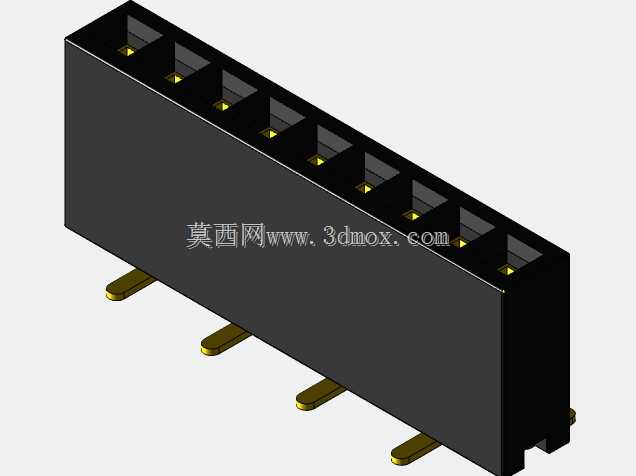

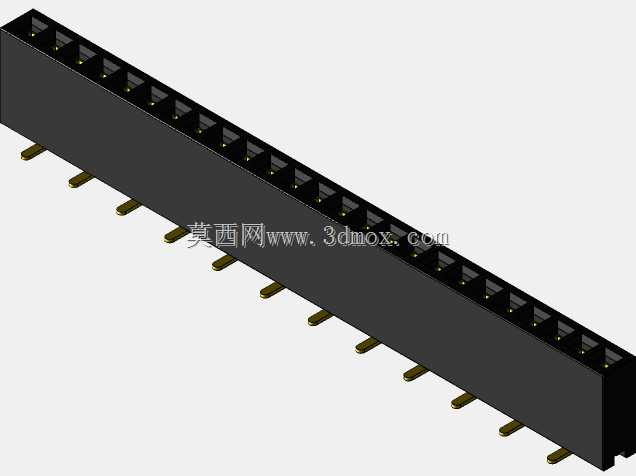

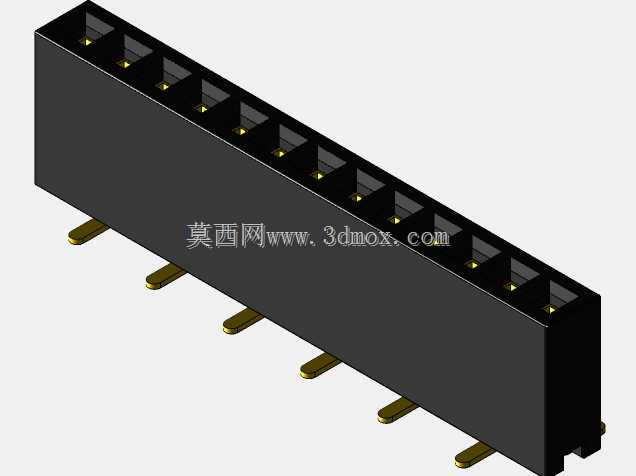

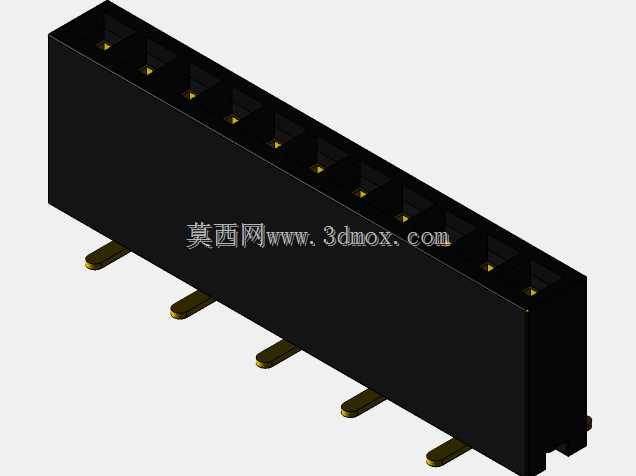

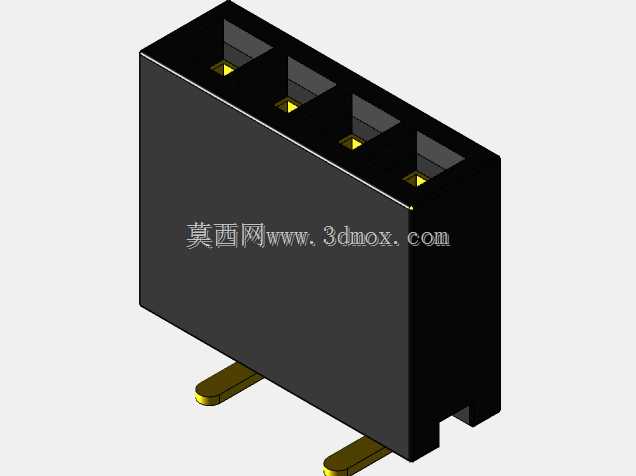

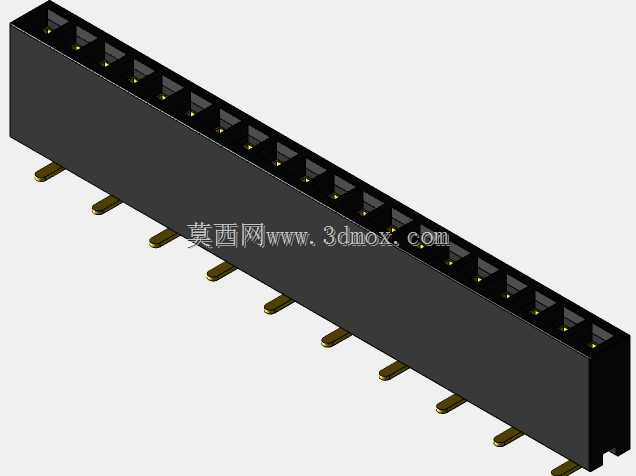

　　模型在外形上呈现长方体黑色绝缘本体，顶部开设与针位对应的容纳腔，腔体内部金属接触件以黄色金属区域表现，底部伸出贴片焊接脚。整体高度约4.6mm，宽度约1.8mm，长度则随触点位数变化，覆盖2至40针的系列化范围，对应长度约2.89mm至51.15mm。该尺寸边界对PCB布局很关键：宽度方向占用极小，适合并排布置多组连接器；高度方向低于许多常见板对线接插件，有利于薄型设备内部堆叠；长度方向则需根据针位数预留焊盘、本体占位以及插拔操作空间。

　　建模时需要重点处理几个工程细节。首先是节距与针位阵列，1.27mm属于较密的传统电子接插件节距，接触件中心距必须保持一致，任何累积偏差都会在多针位型号中放大，导致对插困难或单侧受力。其次是塑壳内腔与金属端子的配合关系，腔体不仅要为阳头插入提供导向，还要限制端子在塑壳内的位移，保证接触力稳定。再次是底部贴片脚的形态，焊脚需要与PCB焊盘宽度、长度及钢网开口相匹配，既要保证焊接润湿面积，又要避免相邻焊脚桥连。

　　从设计思路上看，这类连接器并不是单纯把金属针包进塑料块，而是在极小空间内平衡导向、夹持、焊接和绝缘。塑壳顶部开口通常需要设置导入斜角，使阳头在轻微偏差下仍能滑入正确位置；接触件则依靠弹性臂产生正向接触力，长期使用中要抵抗振动、热胀冷缩和轻微氧化带来的接触风险。黑色本体材料多面向绝缘、耐温和回流焊工艺要求，建模时虽不必还原材料配方，但应在结构上体现壁厚、端子槽、挡止位和底部支撑面。

　　在板级布置时，工程师不能只看连接器本体长宽。对接方向上要预留插头插入和退出空间，连接器端部附近避免放置高大元件；焊盘外侧应保留工艺间距，便于检测和返修；多组连接器并排使用时，还要考虑插头线束出线方向以及装配顺序。对于针位较多的长型型号，PCB翘曲、焊盘共面性和塑壳本体平直度都会影响贴片质量，因此布局中不宜把长连接器放在板边严重弯曲区域，也应避免与重型发热元件紧贴。

　　三维结构表达上，应将绝缘本体、金属接触件、贴片焊脚和内部腔体分层次建立。本体外形可通过拉伸与切除形成，顶部插孔区域按阵列生成，内部端子槽需反映隔墙和挡止结构；金属端子可按弹性接触片和外伸焊脚两部分处理，使剖切查看时能够理解电流路径和装配关系。对于系列化型号，可采用节距阵列加端位固定段的方式建立参数化模型，针位数变化时重新生成总长和端子数量，而端部分装结构保持一致。

　　在设备维护和选型层面，该连接器的价值在于用较低的板上空间成本实现可拆接互连。它不像永久焊接引线那样难以更换，也不像大间距端子那样占用过多面积；对于需要模块互换、产线测试或内部线束转接的产品，这种小间距SMD阴头能够在自动化焊接和紧凑结构之间取得平衡。建模时把安装边界、对接空间、焊脚位置和内部端子关系表达清楚，才能为后续PCB封装设计、结构干涉检查和装配工艺评估提供可靠依据。
