Z2AW型设备防护外壳结构组件设计

　　这款Z2AW外壳组件在工业现场的适配场景十分明确，主要面向小型气动控制单元、微型调压模块、嵌入式传感变送装置这类需要独立外置防护的工业元器件，在气动控制柜内零散元件整合、生产线旁独立检测节点封装、小型减压类阀组的外置防护改造场景中都能适配。不同于常规定制壳体需要反复调整安装位的设计，这款外壳在结构规划阶段就预留了足够的内部容差空间，既可以容纳核心阀件本体，也能给配套的接线端子、小型调节旋钮、状态指示灯留出合理的装配间隙，不会出现内部元件干涉、装配时需要额外切削壳体的问题。

　　从实际使用的功能特性来看，这款外壳采用方正的封闭式结构设计，侧壁做了均匀的壁厚处理，既能够抵御车间环境内的粉尘、切削液飞溅对内部元件的侵蚀，也能避免日常运维过程中工具磕碰、线缆拉扯对内部精密组件造成的机械损伤。壳体的拼接结构做了嵌入式止口设计，装配后接缝严密，不会出现普通拼接壳体容易出现的缝隙过大、防尘等级不足的问题，同时也方便后期运维时快速拆分壳体，完成内部元件的参数调整或者故障更换，不需要完全破坏壳体结构。

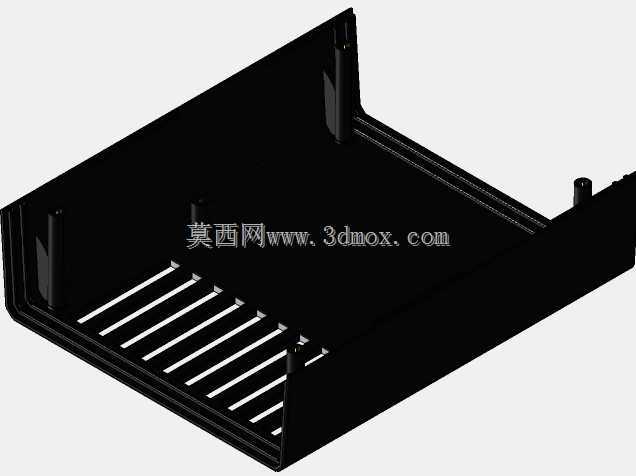

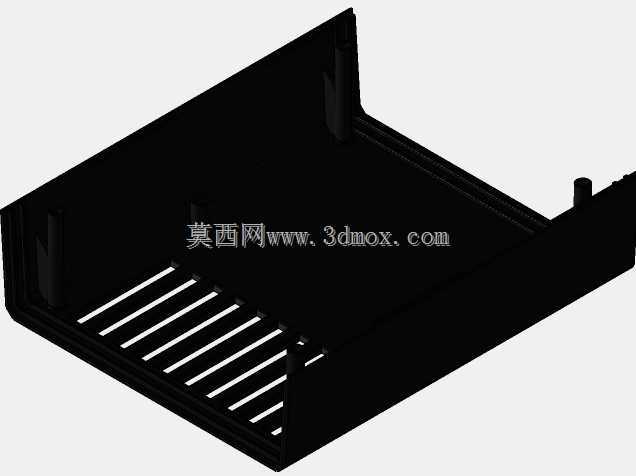

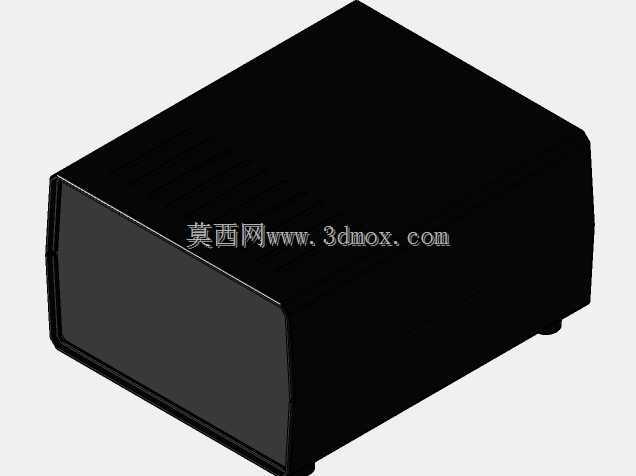

　　设计思路上，这款外壳没有做多余的异形曲面，整体采用规整的长方体构型，一方面是降低注塑或者钣金加工的工艺难度，批量生产时的成型良率更高，另一方面方正的外形更适合在控制柜内、设备支架旁做密集排布，不会因为异形轮廓浪费安装空间，多个同规格壳体并排安装时可以紧密贴合，有效利用柜内的有限安装区域。尺寸参数上，这款外壳长度为178mm、宽度147mm、高度91mm，这个尺寸边界刚好覆盖了常规小型减压类阀组、小型信号处理模块的外形尺寸，安装时不需要预留过大的操作空间，侧面预留的走线槽位可以让进出线缆从壳体侧边规整引出，不会出现线缆弯折半径过小、长期使用后线缆绝缘层破损的问题。壳体底部预留了通用的安装孔位，既可以采用螺丝直接固定在安装板上，也可以适配标准导轨卡扣的加装，满足不同安装场景的固定需求，不需要用户额外加工安装孔位，减少现场改造的工作量。
