罗兰MDX-15/20设备配套夹头型主轴单元

在桌面级数控雕刻加工场景中，小型设备的主轴性能直接决定了小件加工的精度上限与工艺适配范围，这款适配罗兰MODELA MDX-15/20机型的夹头型主轴单元，正是针对桌面雕刻设备原有主轴装夹范围有限、高速加工刚性不足的痛点做的适配化结构设计。从实际加工场景来看，这类桌面雕刻设备常被用于小尺寸手板加工、软金属精雕、PCB板铣削、工艺浮雕制作等工况，加工过程中需要频繁更换不同直径的铣刀、钻头、雕刻刀，对主轴的装夹同轴度、高速运转稳定性、安装适配性都有明确要求。

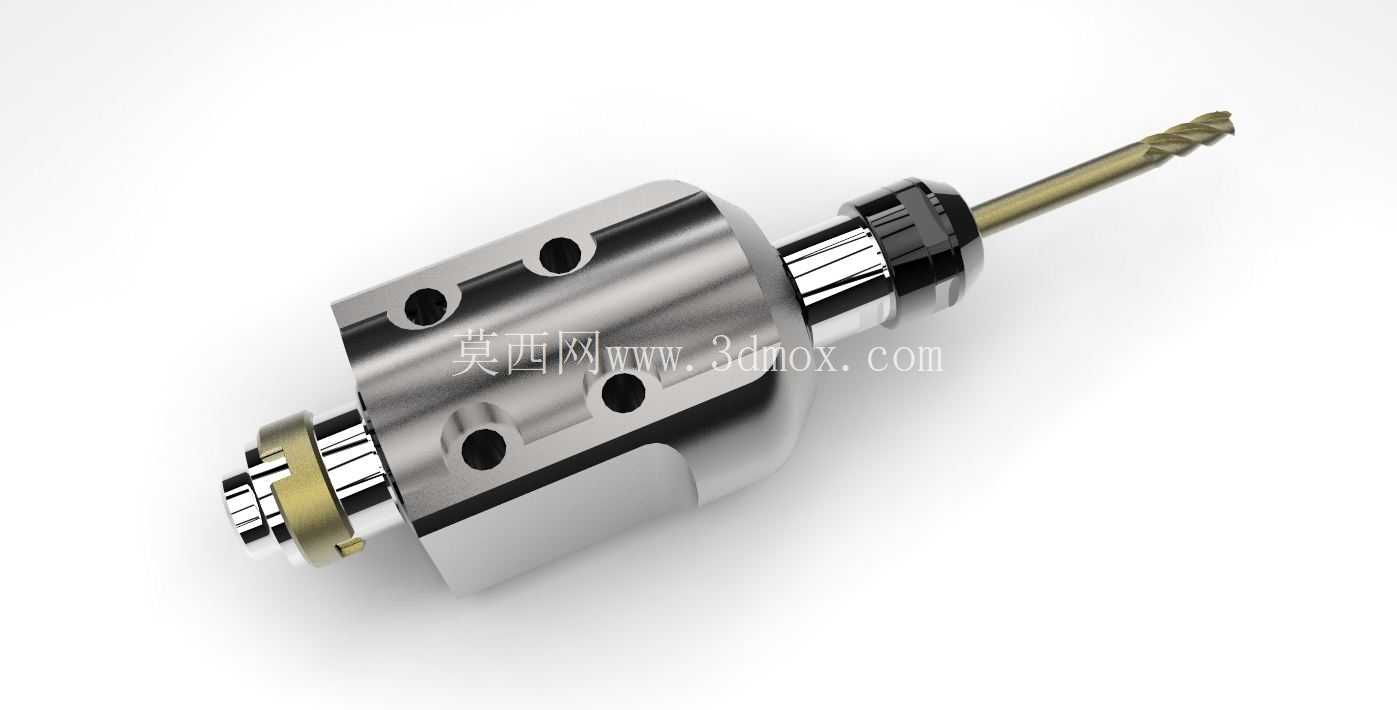

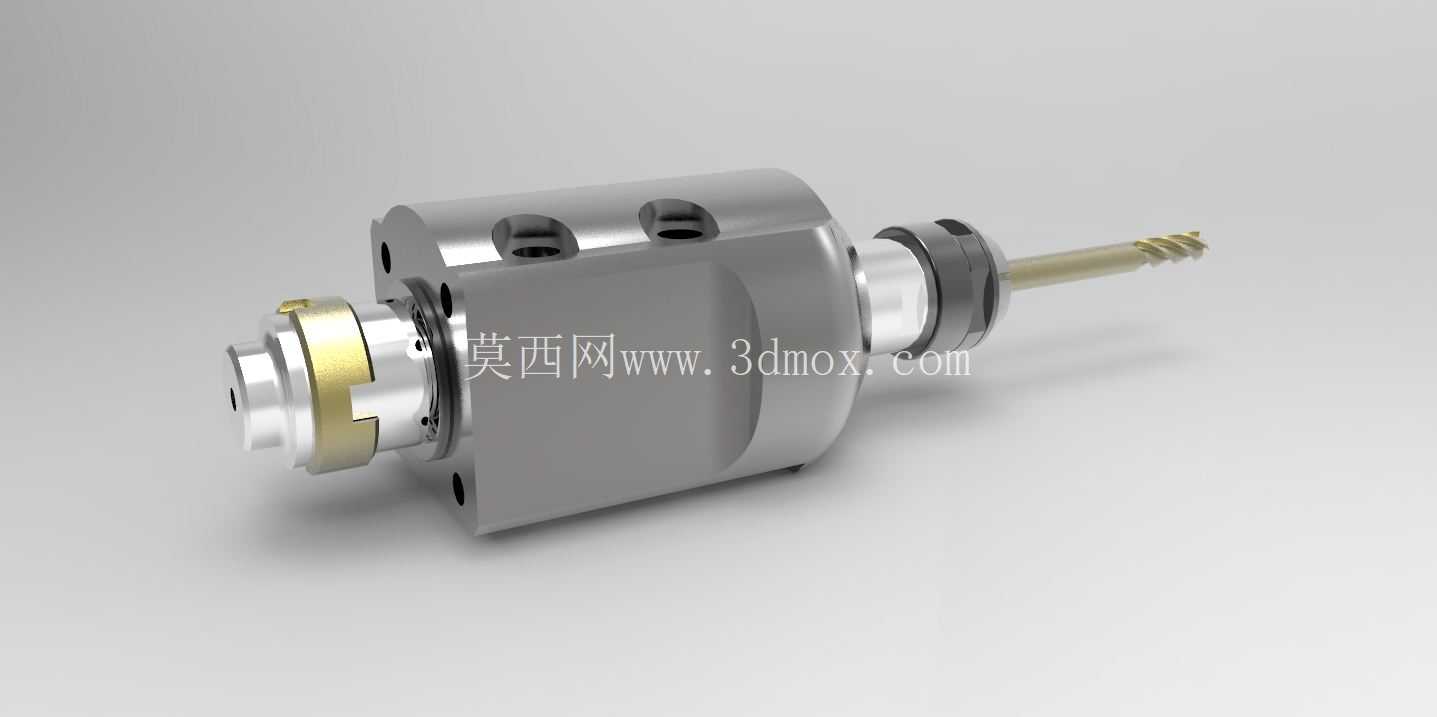

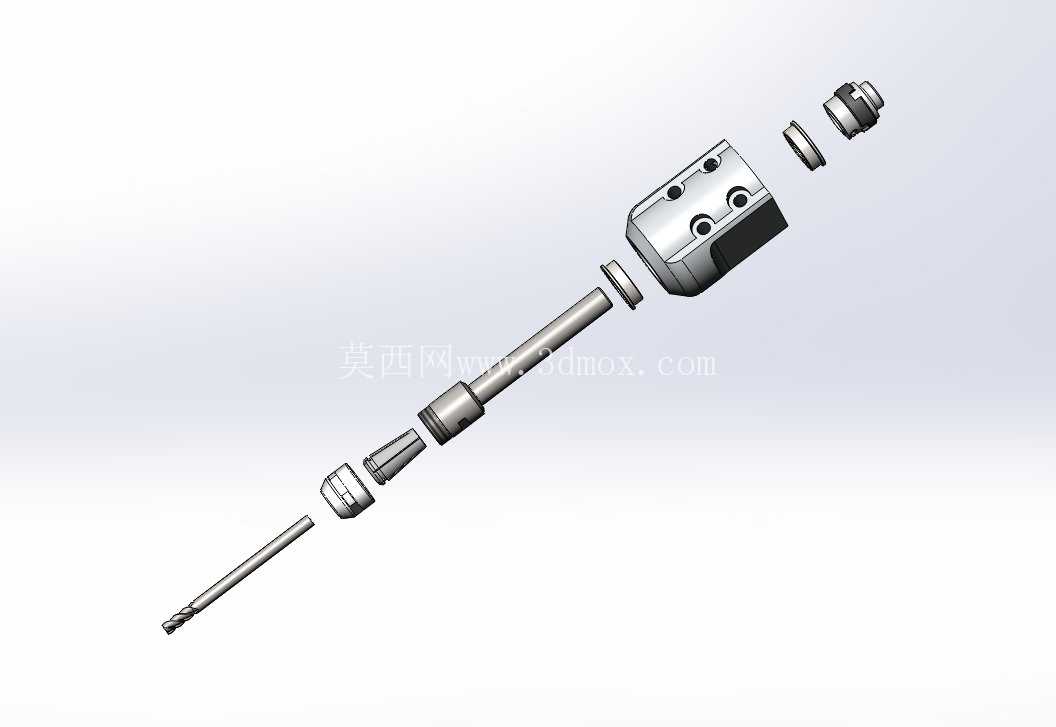

从功能特性上看，该主轴单元采用NAKANISHI CHK系列夹头配套锁紧螺母K-256作为核心装夹结构，这类夹头本身具备极高的装夹精度，锁紧后刀具径向跳动可以控制在微米级，能有效避免高速加工时的刀具振颤，减少加工表面的刀纹，延长细小刀具的使用寿命。主轴本体采用分体式结构设计，上部为动力安装与锁紧定位段，预留了标准的安装定位面与锁紧螺孔，能直接匹配罗兰MDX-15/20设备的原有主轴安装位，不需要额外改造设备的Z轴滑台结构，替换安装时只需要对齐原有安装基准、锁紧固定螺钉即可完成装配，不需要重新做复杂的同轴度校准，大幅降低了设备升级的调试成本。

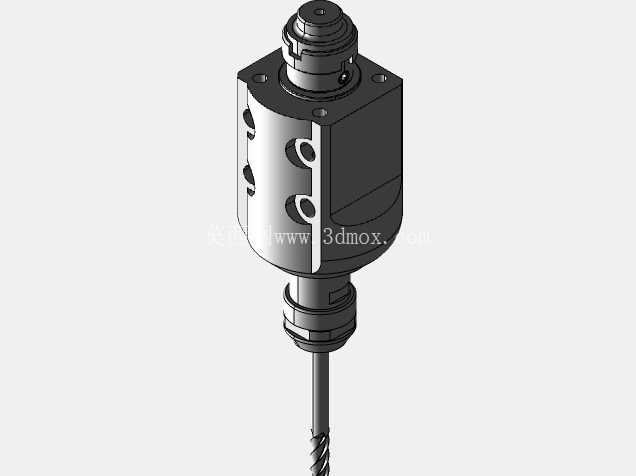

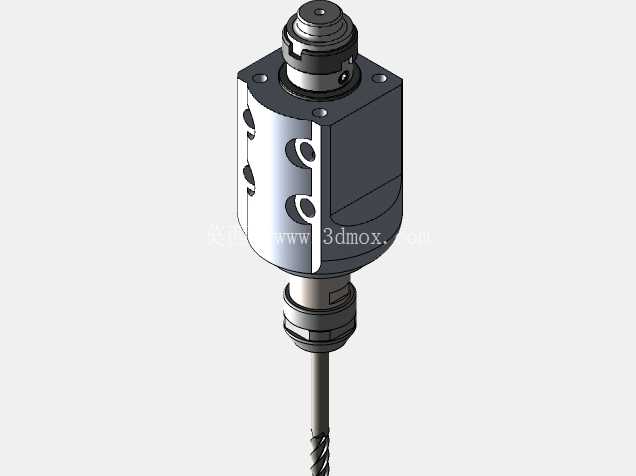

设计思路上，这款主轴单元没有盲目追求大扭矩或者过高的转速参数，而是完全贴合目标机型的结构边界做适配：本体的外壳采用方形定位结构，四个方向均预留了安装调节的基准面，既可以正面锁紧固定，也可以根据加工需求做侧向安装调整，适配不同角度的加工工况。主轴下部的夹头安装段做了阶梯式避空设计，在加工深腔小件时，主轴外壳不会与工件或者工装夹具发生干涉，能有效拓展设备的有效加工深度。夹头锁紧螺母采用滚花防滑设计，日常换刀时不需要借助复杂的专用扳手，手动配合标准小扳手即可完成刀具的锁紧与拆卸，适合小批量多品种加工时的频繁换刀操作。

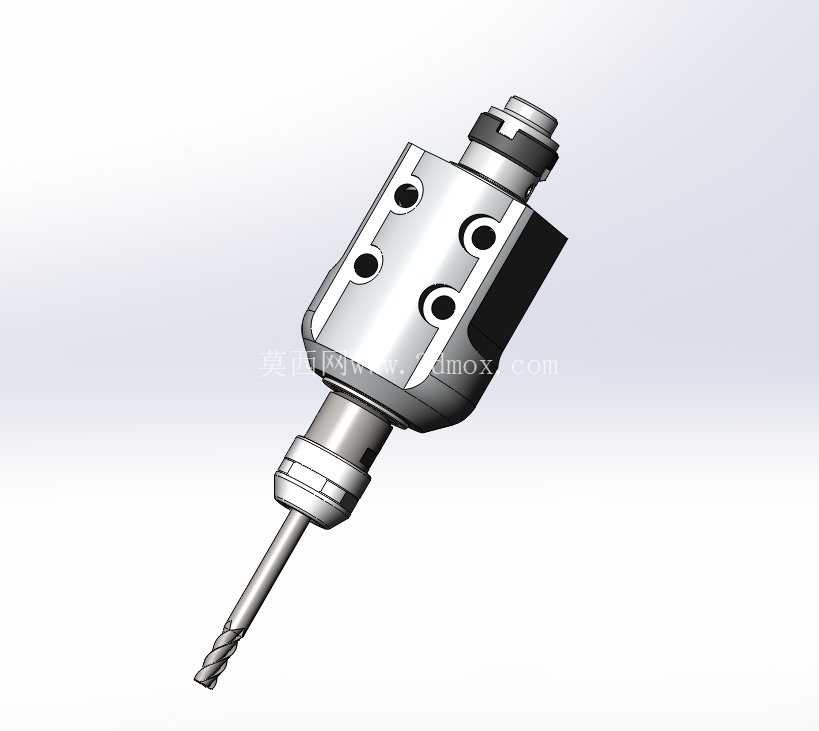

从安装边界尺寸来看，该主轴单元的主体外径控制在适配原有Z轴滑台安装孔的范围内，整体长度不会超出设备Z轴的最大行程边界，安装后不会影响设备原有的Z轴运动限位，也不会与设备的工作台、防尘罩等原有结构发生碰撞。主轴的刀具伸出段长度经过优化，在装夹标准长度的3.175mm、6mm柄径刀具时，刀具悬伸量控制在刚性最优的区间内，既保证了足够的加工深度，又避免了悬伸过长导致的刚性下降。外壳上的多个通孔一方面是用于安装固定的锁紧孔，另一方面也兼顾了高速运转时的散热需求，长时间连续加工时，空气可以通过通孔在主轴外壳表面形成对流，带走轴承运转产生的热量，减少主轴热伸长对加工精度的影响。

在实际使用场景中，这款主轴单元可以覆盖从0.5mm到6mm柄径的各类加工刀具，不管是做精细的文字雕刻、微小孔钻削，还是做软铝、铜等有色金属的小切削量铣削，都能保持稳定的加工状态。相较于设备原装的简易主轴，夹头式的装夹结构对刀具的夹持力更均匀，不会出现细小刀具打滑、偏摆的问题，加工出来的工件尺寸一致性更好，尤其是在做批量小件加工时，能有效减少因为刀具装夹偏差导致的废品率。结构上没有多余的复杂设计，日常维护只需要定期清理夹头内的切屑粉尘、给轴承补充润滑脂即可，不需要复杂的拆解维护，非常适合桌面加工场景下的日常使用需求。
