UNI8112标准十字槽盘头自攻螺钉M3规格

这款十字槽盘头自攻螺钉适配M3公称直径规格，对应UNI8112标准体系，在消费电子外壳组装、小型家电内部结构固定、低压电气柜内元器件安装、精密仪器内部薄板连接场景中应用广泛。不同于需要预先攻丝的机螺钉，该款自攻螺钉可在厚度0.5mm至3mm的冷轧钢板、铝合金薄板、硬质工程塑料预制孔内直接旋入，攻丝与锁紧工序同步完成，能大幅缩减小型产品装配线的工序步骤，降低配套丝锥的耗材损耗，在批量组装场景下可有效提升装配节拍稳定性。

从结构设计逻辑来看，盘头头部采用圆柱带弧形顶面的构型，头部承载面直径控制在5.5mm左右，装配后与被连接件的接触面积大于同规格沉头螺钉，不需要在被连接件表面加工沉头孔，对薄板件的表面压强更小，可避免锁紧时压穿薄板材，同时弧形顶面无尖锐棱角，在消费电子类产品外露使用时不会刮伤操作人员或用户。头部驱动槽采用十字槽构型，适配常规PH1号十字批头，批头与槽型的啮合深度足够，锁紧过程中不易出现滑牙跳头问题，既适配手持电动螺丝刀的快速装配，也能满足手动螺丝刀的小空间微调锁紧需求。

螺纹部分采用自攻螺钉专用的三角牙型构型，牙距为0.5mm，螺纹大径严格控制在3mm公差带范围内，牙尖处做了微小的圆角钝化处理，既保证旋入时能在预制孔内壁挤压出匹配的内螺纹牙型，又不会因牙尖过于锋利切削掉过多基材导致连接强度下降。螺钉末端采用导向锥头设计，锥角约45度，旋入时可自动对准预制孔中心，降低装配时的孔位对位精度要求，即使预制孔存在0.2mm以内的位置偏差，也能顺利导入完成锁紧，对装配工装的定位精度容错率更高。

安装边界方面，该款螺钉的有效锁紧长度覆盖5mm至30mm区间，不同长度规格可适配不同叠厚的被连接件组合：当被连接件为两层1mm厚冷轧钢板时，选用长度6mm的规格即可保证足够的螺纹啮合扣数；若中间夹有2mm厚的塑料绝缘垫层，则需选用长度10mm的规格，确保螺纹旋入底层基材的深度不小于2倍公称直径，避免受振动后出现松脱。预制孔的推荐直径为2.4mm至2.6mm，针对不同材质可做微调：铝合金材质预制孔取2.5mm，硬质ABS、PC等工程塑料取2.4mm，普通冷轧钢板取2.6mm，可在保证锁紧力矩的同时避免旋入时基材开裂。

在实际选型应用中，该款螺钉的盘头头部高度约1.8mm，装配后突出被连接件表面的高度即为头部高度，在做产品结构堆叠设计时，需要预留至少2mm的头部避让空间，避免周边结构件与螺钉头产生干涉。若产品有外观面平整度要求，可在头部对应位置设计深度1.9mm的沉台，将螺钉头完全埋入结构件内部，保证外观面无凸起。该款螺钉的表面处理可根据使用场景选择镀锌、镀镍、达克罗等不同工艺，常规室内干燥环境下采用三价铬蓝白镀锌即可满足防锈要求，户外或潮湿环境则需选用达克罗涂层，避免长期使用后出现锈蚀卡死问题。

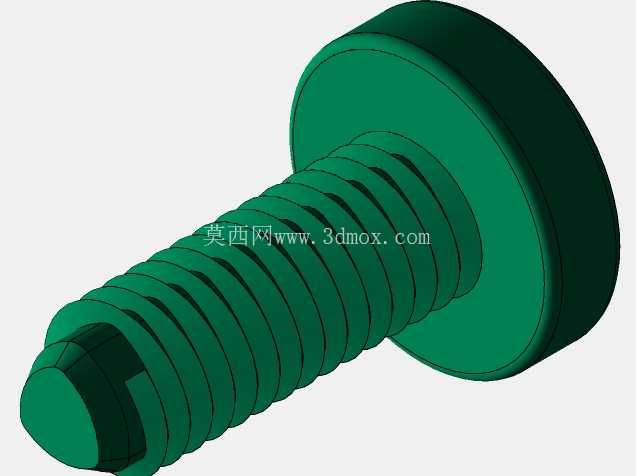

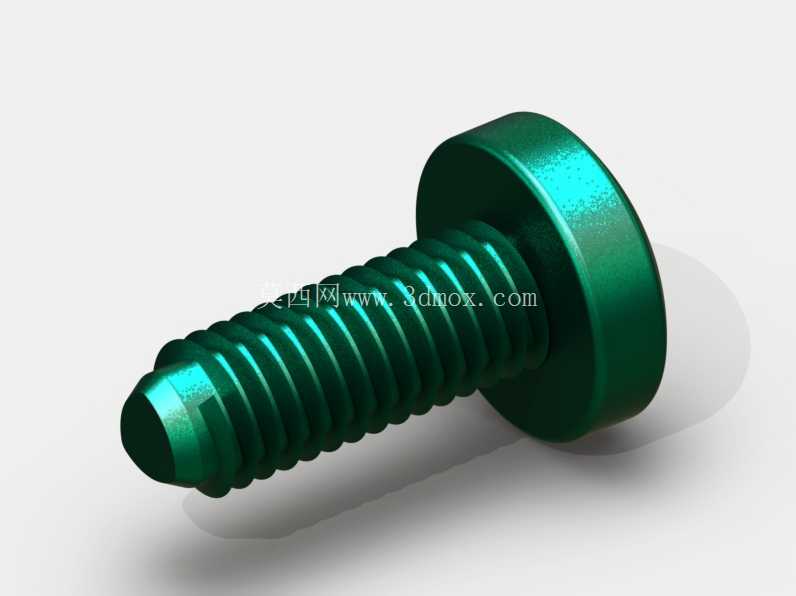

从建模还原角度，该模型完整复现了螺纹的牙型轮廓、头部的弧形顶面、十字槽的啮合角度以及末端导向锥的细节，在做装配干涉检查时，可直接调用该模型导入装配体，验证螺钉长度是否适配叠层厚度、头部是否与周边结构存在干涉、批头操作空间是否足够，不需要额外简化模型即可满足结构设计阶段的校验需求，能减少标准件重复建模的工作量，提升结构设计阶段的效率。
