异径90度液压管路直角转接接头

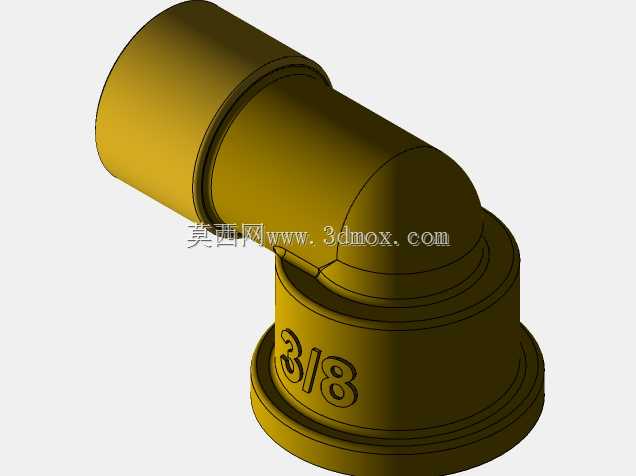

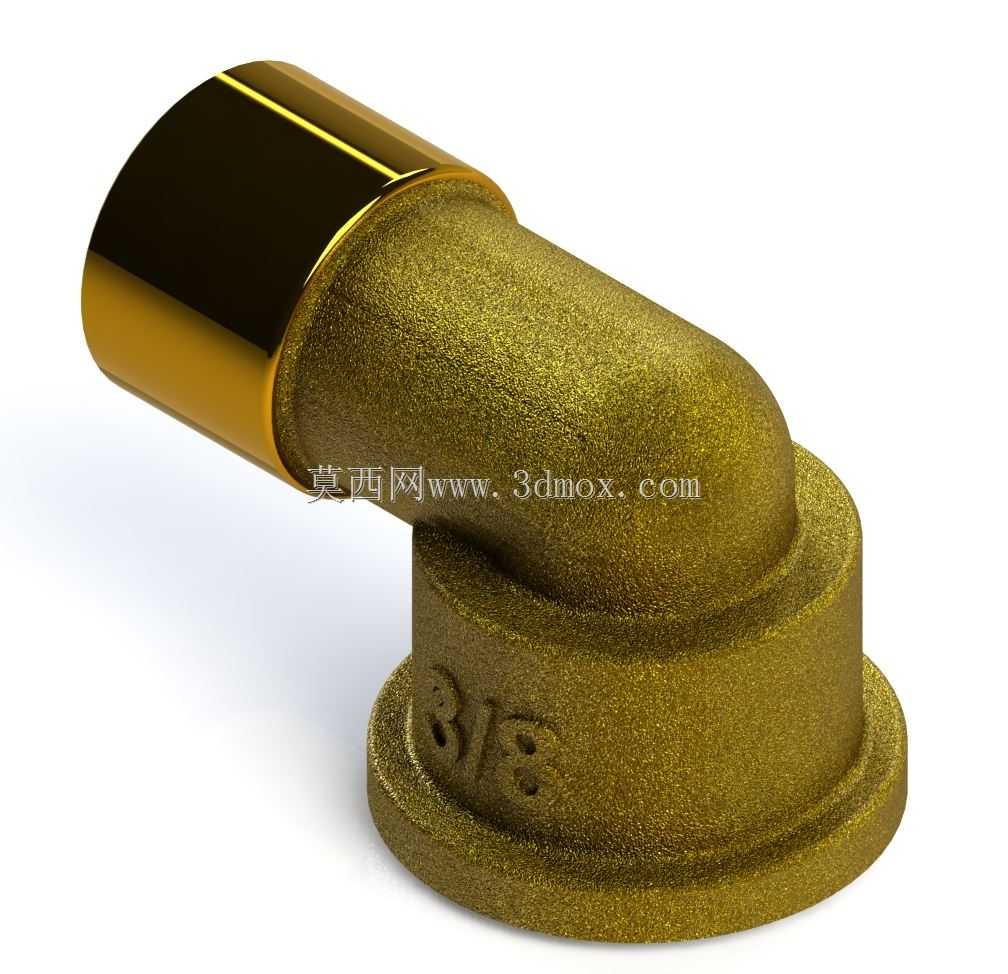

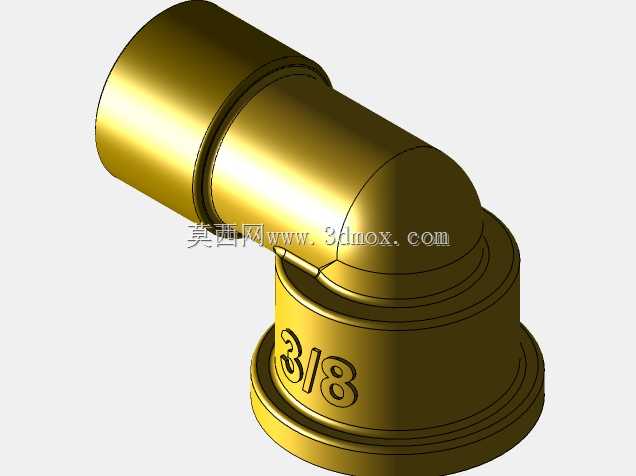

　　在液压系统的管路布设场景中，经常会遇到管路走向需要直角转向、同时两端连接管径不一致的安装需求，这类场景下常规等径弯头无法适配变径连接要求，若采用多个接头拼接的方式，不仅会增加管路的泄漏风险点，还会占用更多安装空间，提升管路布设的整体复杂度，这款异径90度弯头正是针对这类特殊应用场景开发的管路转接元件。该弯头一端为3/8规格的插接式连接端，另一端为1/4规格的承插式连接端，可直接实现两种不同管径液压管路的直角转向连接，无需额外搭配变径转接头，能够有效精简管路连接结构，降低管路系统的潜在泄漏概率。从结构设计层面来看，弯头的转角位置采用了大圆弧过渡的流道设计，而非直角突变式流道，这种设计能够大幅降低液压油在转向位置的局部阻力损失，

　　减少液压油流经弯头时产生的紊流与压力冲击，避免长期高压冲击下转角位置出现应力集中导致的部件损坏，提升管路系统运行的稳定性。连接端的结构设计充分考虑了液压管路的密封需求，插接端外壁设置了多道环形密封槽，可适配O型密封圈或者卡套式密封结构，安装后能够承受液压系统的常规工作压力，不会出现渗漏问题；承插端的内壁加工有定位台阶，管路插入后可直接抵靠台阶实现轴向定位，无需额外测量插入深度，能够有效提升现场安装的效率，同时避免管路插入过深导致流道通径减小、或者插入过浅导致连接强度不足的问题。弯头的外轮廓在转角位置做了加厚处理，通过有限元应力分析可以验证，在系统额定压力下，转角位置的应力分布均匀，不会出现局部应力超过材料许用应力的情况，

　　能够满足液压系统长期带压运行的强度要求。从安装边界来看，该弯头的整体轴向尺寸紧凑，两个连接端的轴线呈标准90度垂直分布，安装时不需要对管路进行额外的弯折加工，可直接在狭小的设备内部管路空间中完成布设，尤其适合工程机械、小型液压站、液压机具等内部安装空间局促的设备管路装配场景。在实际选型应用中，需要注意确认两端连接管路的外径与接头连接端的尺寸公差匹配，安装前需清理连接端的毛刺与杂物，避免杂质进入液压系统造成元件卡滞；密封件的选型需要匹配系统工作介质与工作温度范围，确保长期运行下密封性能稳定。这类异径直角弯头在液压系统的动力单元油路布设、执行元件进出油口转接、控制阀组外部管路连接等场景中都有广泛应用，

　　相比采用等径弯头加变径接头的组合方案，单一集成式的异径弯头不仅减少了装配工序，还降低了接头数量，从长期运行的角度来看，能够减少管路系统的维护点，降低后期运维的成本。建模过程中，流道的圆弧过渡尺寸是设计重点，需要保证流道内壁的光滑过渡，避免出现台阶或者锐角，防止液压油长期冲刷导致的局部气蚀问题；外壁的加强结构需要兼顾强度要求与整体重量的平衡，避免过度设计导致零件重量不必要的增加，同时外表面的加工圆角需要适配标准的加工刀具参数，确保零件能够通过常规的数控加工工艺完成量产，不需要特殊的定制刀具，控制零件的加工成本。接头表面的规格标识采用凸字雕刻的方式，在零件成型过程中直接加工完成，不会因为长期的油污附着或者摩擦导致标识模糊，方便现场安装与后期维护时快速识别接头规格，避免错装问题的发生。
