贴片式交流线路开关三维结构设计

　　在日常的消费电子、工业控制板卡、小型家电控制回路的设计工作里，板载式交流通断器件的选型与结构适配，一直是结构工程师和硬件工程师协同对接时容易出问题的环节。很多工程师在选型初期只关注器件的电气参数，忽略了三维结构上的安装边界、引脚共面度、周边器件安全间距要求，等到打样回流焊之后才发现器件高度超出壳体限位、引脚与周边走线安全距离不足、插件式器件占用过多板上空间等问题，反而拖慢了整个项目的迭代进度。这款贴片式交流线路开关的三维结构，就是针对板载表面贴装场景的安装需求做的全参数还原，能直接导入PCB结构协同设计环节，提前完成干涉检查与布局校验。

　　从实际应用场景来看，这类交流线路开关主要用在220V交流输入回路的小电流通断控制场景，比如小型家电的电源回路切换、工控板卡的交流侧上电控制、智能插座的回路通断、照明控制模块的线路切换，不需要太大的载流能力，但对贴装后的可靠性、结构尺寸的紧凑性有很高要求。不同于传统的插件式交流开关需要在PCB上开对应过孔、过波峰焊焊接，贴片式的器件可以直接走SMT回流焊工艺，和板上其他阻容、芯片类元件同步完成贴装，不需要额外的插件工序，能大幅提升整板的生产加工效率，也减少了过孔加工带来的PCB成本上升问题。

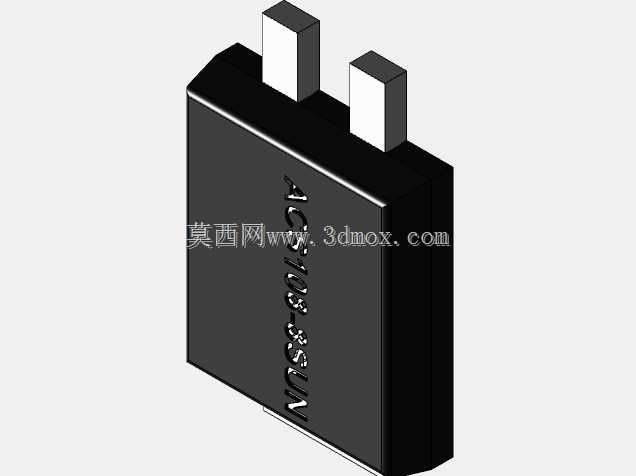

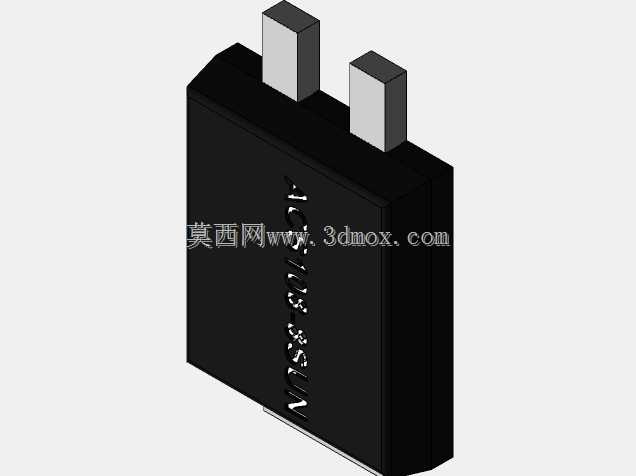

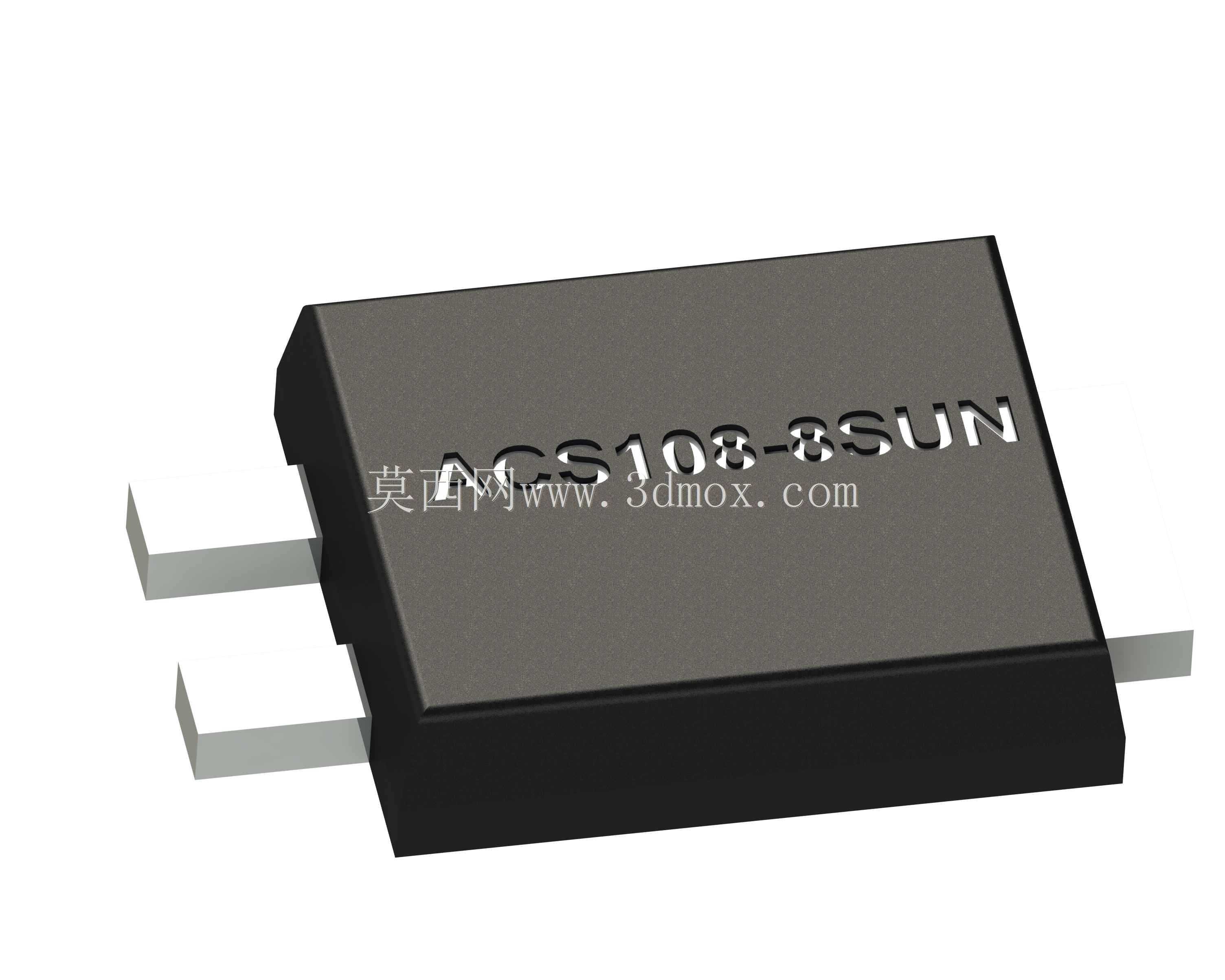

　　从结构设计思路来看，这款开关采用了方正的塑封主体结构，主体外壳采用阻燃黑色工程塑料注塑成型，外壳表面做了细微的磨砂纹理处理，既可以提升注塑脱模时的成品率，也能在自动化贴装过程中增加吸嘴与器件表面的摩擦力，减少吸嘴取料时的打滑偏移问题。两个引出引脚采用对称式平直设计，引脚从主体顶部垂直伸出后做了平直折弯处理，引脚的端面平整度控制在贴装工艺要求的公差范围内，保证回流焊时焊锡能够均匀浸润引脚与PCB焊盘，避免出现虚焊、立碑等SMT常见工艺缺陷。引脚的宽度、引脚之间的中心间距，都严格按照表面贴装器件的通用焊盘设计规范做了匹配，工程师在做PCB封装设计时，可以直接参考这个三维模型的引脚尺寸来绘制焊盘，不需要反复核对器件手册的二维尺寸，减少封装绘制错误带来的生产问题。

　　在外形尺寸与安装边界的设计考量上，这款开关的主体厚度控制得非常紧凑，整体高度适配当前消费电子类产品薄型化的设计趋势，不会因为器件高度过高导致产品壳体需要做额外的凸起避让。主体的侧边没有多余的卡扣、凸起结构，在PCB布局时，器件周边的安全间距只需要按照交流强电的爬电距离要求预留即可，不需要额外给结构件预留避让空间。两个引脚的伸出长度经过优化，既保证了焊接时焊锡有足够的附着面积，提升焊接后的结构强度，也不会因为引脚过长导致和板上其他相邻器件的焊盘出现连锡风险。在做整板布局时，工程师可以直接将这个三维模型导入到结构装配文件中，模拟器件贴装后的实际状态，检查器件和上方壳体、周边屏蔽罩、相邻 tall 元件之间是否存在干涉，同时可以核对交流引脚与周边弱电线路之间的间距是否满足安规要求，提前规避安规测试不过的风险。

　　从功能特性的结构匹配来看，开关的塑封外壳完全包裹内部的触点与动作机构，外壳的合模缝做了密封处理，可以满足日常使用场景下的防尘要求，避免板上的灰尘、助焊剂残留进入开关内部影响触点接触可靠性。外壳表面印刷的器件型号标识做了凹陷式处理，不会因为印刷层凸起影响吸嘴取料的平整度，也能避免在回流焊的高温环境下标识脱落，方便生产过程中的器件核对与售后维修时的器件识别。不同于大电流的交流接触器、断路器类产品，这类小型贴片交流开关不需要额外的散热结构，自身的发热在额定电流范围内完全可以通过引脚传导到PCB焊盘上完成散热，所以结构上没有设计额外的散热鳍片，进一步压缩了整体的占用空间。

　　在实际的建模过程中，这类器件的结构还原需要重点关注几个容易被忽略的细节：首先是引脚的折弯圆角，不能直接做直角折弯，实际生产中引脚冲压折弯时必然存在工艺圆角，如果建模时做成直角，会导致后续生成的钢网开孔尺寸和实际引脚不匹配，影响焊锡量的控制；其次是外壳的脱模斜度，注塑件的侧壁必然存在微小的脱模斜度，如果完全按照直壁建模，在做和周边壳体的干涉检查时会出现偏差，实际装配时可能出现外壳顶住器件的问题；最后是引脚的共面度公差，建模时需要把引脚的高度公差考虑进去，在做结构仿真时模拟公差极限状态下的贴装效果，保证即使在公差极限下，器件也能平稳贴装在PCB表面，不会出现一端翘起的虚焊问题。

　　很多刚入行的结构工程师在做这类电子元件的三维建模时，往往只照着器件手册的二维尺寸拉伸出大致外形，忽略了这些工艺细节，导致建出来的模型看着尺寸对，实际导入生产环节时却出现各种匹配问题。这款贴片交流线路开关的三维结构，完全按照实际量产器件的工艺细节做了还原，不管是用来做PCB布局的干涉检查，还是用来做整机产品的结构装配验证，都能完全匹配实际生产的需求，减少设计迭代过程中的打样次数，缩短产品的开发周期。在小型智能硬件、家电控制板、工控传感模块这类对板上空间要求严苛的产品设计中，这类精准的元件三维模型，是提升设计效率、减少生产问题的核心基础资料，能帮工程师在设计阶段就排查掉绝大多数结构匹配、工艺适配的问题，避免到生产阶段才发现问题造成的成本损失。
