双口USB主板后置转接挡板结构

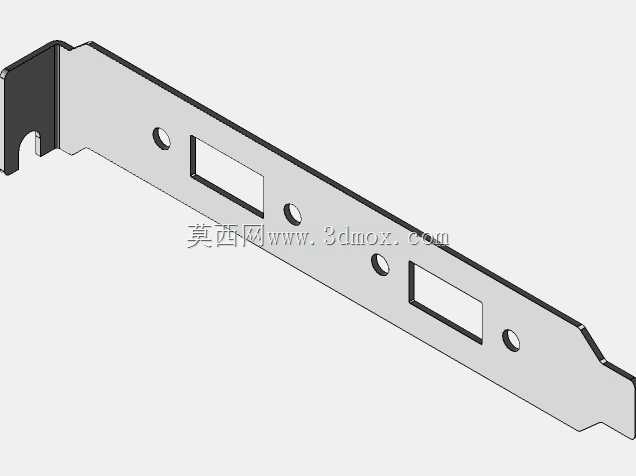

　　在台式计算机整机装配、工业控制计算机扩展、工控机柜内置主机改造的场景里，这类后置USB转接挡板是解决主板原生接口位置与机箱开孔不匹配、扩展外置USB接驳能力的常用结构件。日常装机作业中经常遇到主板自带后置IO接口的USB数量不足，或是小机箱、定制工控机箱的后置开孔位与主板原生IO挡片不匹配的情况，这类挡板通过内置排线直连主板上的USB插针，在机箱后置标准PCI挡片位扩展出外置USB接口，不需要额外占用主板的外置接口空间，也不需要对机箱结构做破坏性改造。从结构设计上看，这款挡板采用标准全高PCI挡片的金属基材，边缘做了折边强化处理，挡片上的固定孔位完全匹配标准机箱后置挡片的安装螺丝位，安装时直接卡入机箱后置挡片槽，

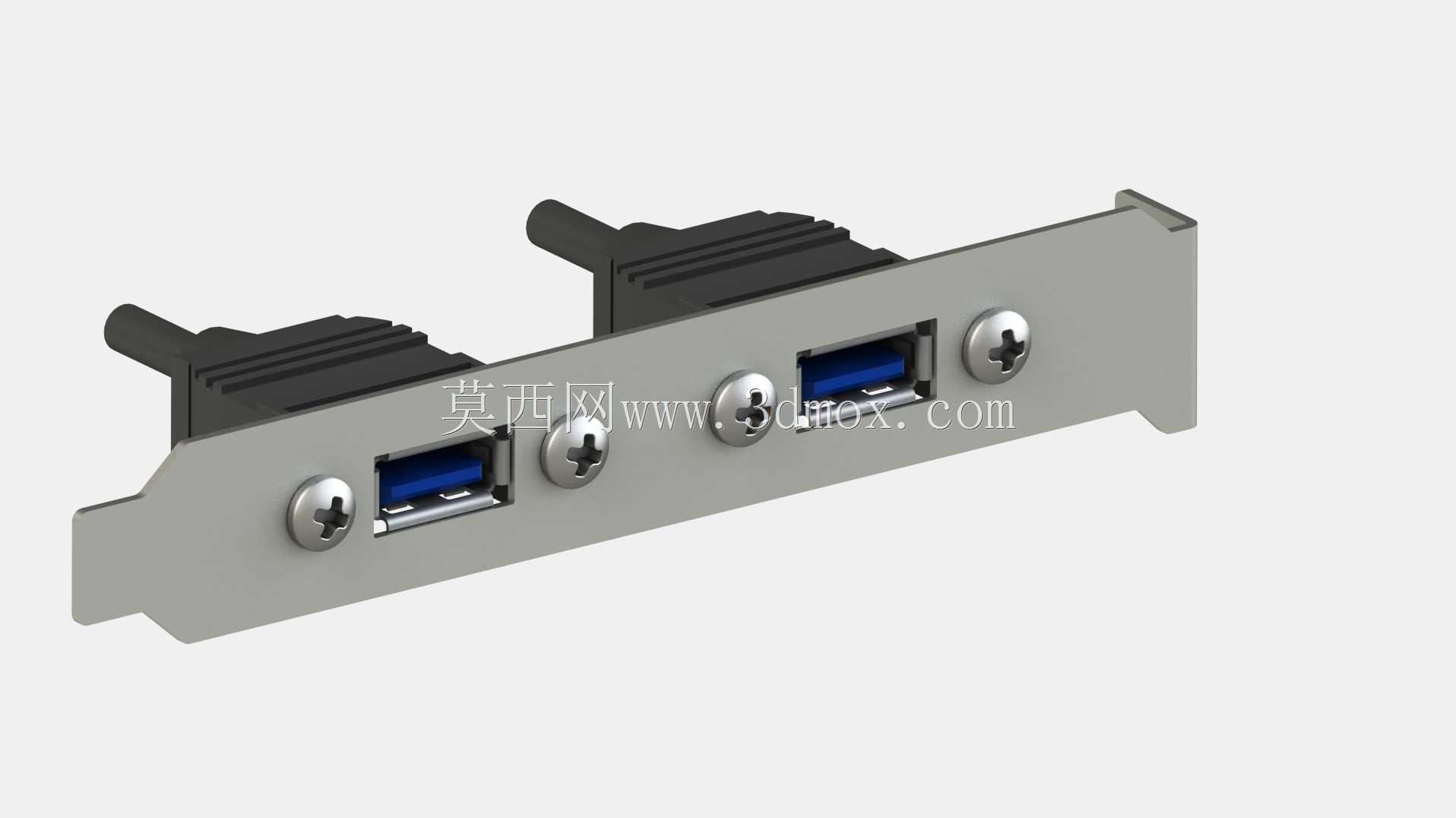

　　拧上两颗固定螺丝即可完成机械固定，不会出现挡片晃动、接口对位偏移的问题。挡板上的两个USB接口采用下沉式固定结构，接口金属外壳与挡板金属面之间做了绝缘隔离设计，避免接口外壳与机箱金属导通产生的静电干扰问题，接口端面与挡板外平面保持齐平，不会出现USB插头插入后被挡板边缘卡住、无法插到底的情况。接口两侧的定位柱直接卡在挡板的冲压开孔内，保证接口在多次插拔受力后不会出现移位、松脱，哪怕是经常插拔工业U盘、加密狗、调试线缆的工控场景，也能保证接口的对位精度，不会因为长期插拔导致接口针脚变形、接触不良。挡板尾部的排线出线位做了圆弧翻边处理，避免金属板材的锐边割伤排线绝缘层，排线走向顺着机箱内部理线空间布置，不会与CPU散热风扇、

　　显卡散热模块产生干涉，也不会阻挡机箱内部的散热风道。从安装边界尺寸来看，挡片整体宽度、高度完全符合标准PCI扩展挡片的尺寸规范，厚度适配常规机箱挡片槽的卡槽间隙，安装后挡片外表面与机箱后端面齐平，不会突出机箱表面或者凹陷进机箱内部，保证整机外观的一致性。两个USB接口的中心间距符合通用USB接口的排布规范，相邻接口之间留有足够的插拔空间，哪怕是两个尺寸较大的USB设备同时插入，也不会出现互相干涉、插不进去的情况。固定螺丝采用标准的机箱挡片固定螺丝规格，不需要额外准备特殊规格的紧固件，现场装配时用常规的十字螺丝刀即可完成安装作业。在实际使用场景中，这类挡板除了普通台式机扩展接口使用，还经常用在工业设备的内置主机改造中，

　　比如老旧工控机主板损坏替换不同型号主板时，新主板的原生IO接口与原机箱开孔不匹配，就可以通过这类扩展挡板把需要的USB接口引出到原机箱的对应开孔位置，不需要重新加工机箱面板，大幅降低设备改造的工时成本。设计过程中需要重点考虑的是挡板的平面度，如果金属挡板冲压后平面度超差，安装后会出现局部翘起、与机箱贴合不紧密的问题，不仅影响外观，还会产生EMI电磁泄漏的问题；另外接口的固定强度需要重点校核，要保证USB插头插拔时的侧向力不会让接口从挡板上脱落，针脚焊接位置需要做应力释放设计，避免长期插拔受力导致焊盘脱落、排线扯断。挡板表面采用哑光镀锌处理，既可以起到防锈的作用，也不会因为表面反光影响设备整体的外观质感，金属材质的挡板还可以起到一定的电磁屏蔽作用，减少内部电路的电磁辐射外泄，也能阻挡外部的电磁干扰影响接口的通讯稳定性。在三维建模过程中，需要准确还原挡片的折边角度、开孔位置精度，尤其是固定螺丝孔的中心距、USB接口的伸出长度，这些尺寸如果出现偏差，就会导致实际安装时出现孔位对不上、接口插不到位的问题；同时要预留出排线的弯折空间，模拟实际装配时排线的最小弯折半径，避免设计出来的结构出现排线被挤压、弯折半径过小导致线芯断裂的隐患。
