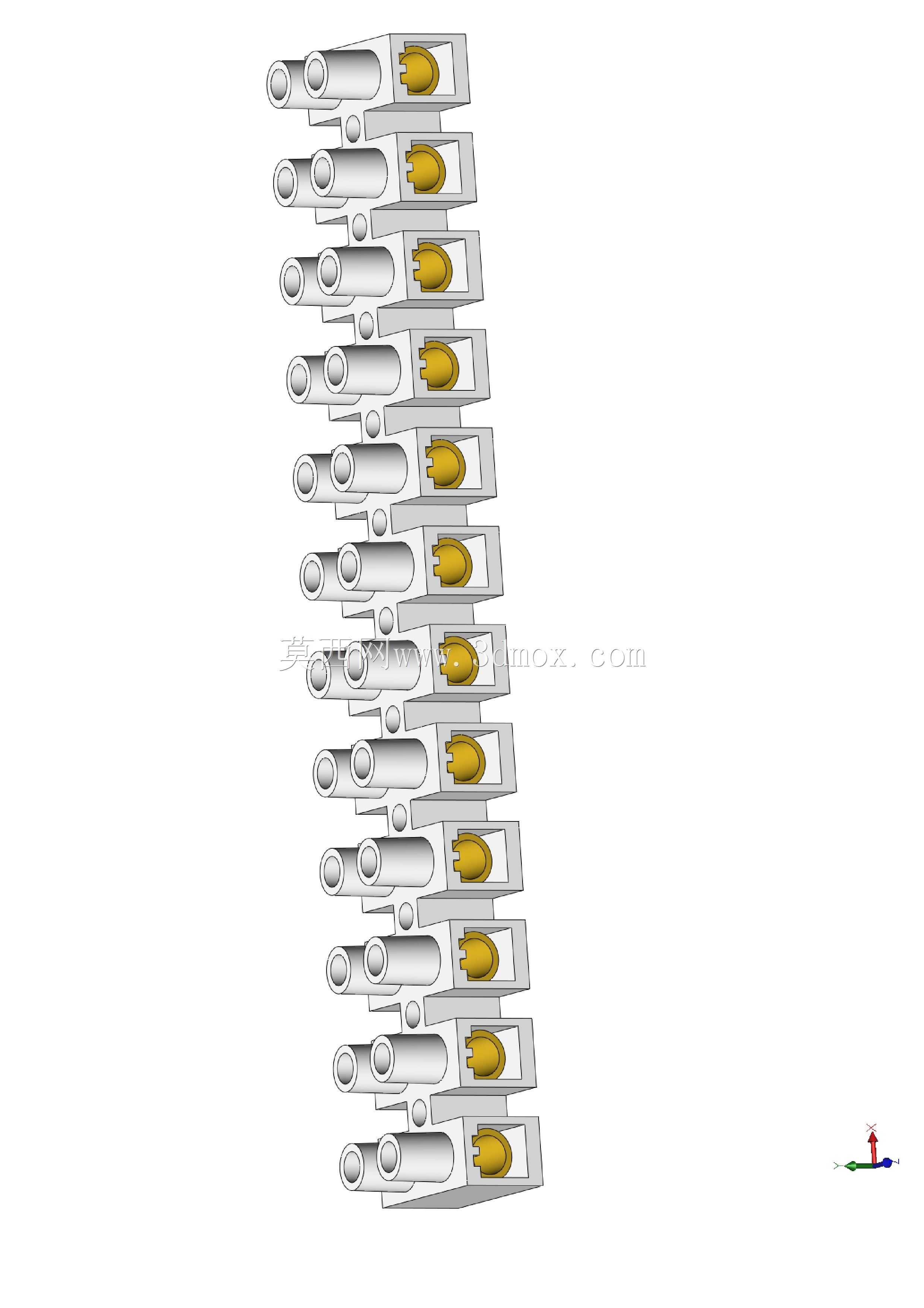

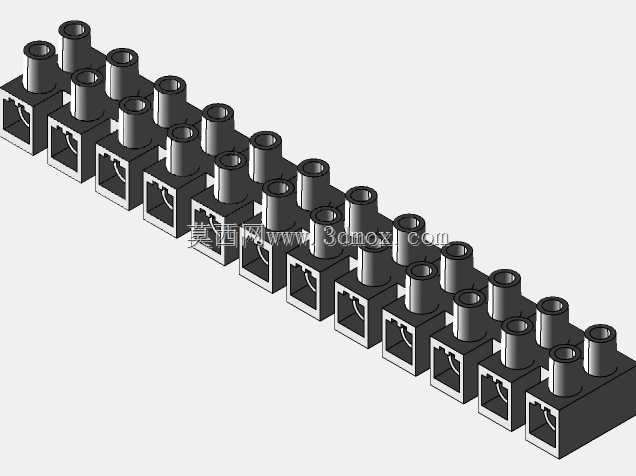

12路16mm聚丙烯多回路接线端子排结构

　　在低压电气柜、工业控制箱、楼宇配电回路这类需要集中分线的场景里，多回路接线端子排是布线环节里绕不开的基础部件，这款12路16mm间距的聚丙烯接线结构，就是针对小空间高密度分线需求做的适配设计。日常做柜内布线的时候，经常会遇到控制回路多、单排需要同时接十多路信号线或者小功率电源线的情况，要是用零散的单个端子拼接，不仅对齐费时间，长期使用后相邻端子容易出现移位，后期维护理线也麻烦，这种一体化排布的接线板就刚好解决这个痛点。从结构设计来看，这款接线板采用单排12位等距排布，相邻接线位中心间距控制在16mm，这个尺寸是经过实际布线验证的：既可以保证接1.5-4平方毫米的多股铜芯线时，压线完成后相邻导线的绝缘层不会互相干涉，

　　预留的操作空间也能让普通十字螺丝刀顺利完成压线操作，不会因为间距太窄导致螺丝刀碰相邻端子引发短路风险。整体采用聚丙烯作为基座材质，这种材料的绝缘电阻高，耐常见的柜内油污、弱酸碱腐蚀，同时有一定的韧性，在低温环境下不会像普通硬塑料那样容易脆裂，适合工厂车间、户外配电箱这类温差变化大的安装场景。每个接线位采用独立的压线腔设计，金属导电件嵌装在聚丙烯基座内部，不会出现金属件外露的情况，压线螺丝采用下沉式安装，螺丝顶部和基座表面基本齐平，避免后期布线时导线外皮被螺丝棱角刮破。基座侧边设计有拼接卡槽，要是实际使用时回路数超过12路，可以直接把多块同规格接线板横向拼接，拼接后整体平整度好，安装孔位可以对齐，

　　不用额外打孔就能固定在标准DIN导轨或者安装板上。安装边界方面，这款接线板的整体宽度适配35mm标准DIN导轨的安装尺寸，底部自带导轨卡扣，不用额外螺丝就能直接卡装在柜内常用的导轨上，要是需要螺丝固定，基座两端预留的沉头安装孔可以适配M4的自攻螺丝，固定在绝缘安装板上时不会出现螺丝头部凸起刮线的问题。每个接线位的进线口做了喇叭口导向设计，穿线的时候不用刻意对准小孔，多股线剥好线头之后可以顺着喇叭口顺利插进压线腔，减少现场布线的穿线时间，尤其是在柜内光线不好、操作空间狭窄的位置，这个导向结构能省不少理线的功夫。从实际使用的功能来看，这款接线板主要用于控制回路的分线转接，比如PLC的输入输出信号转接、传感器信号线的集中汇接、

　　小功率照明回路的分线，每一路的导电件都做了镀锡处理，抗氧化能力强，长期通过额定电流时不会因为接触电阻过大出现发热氧化的问题，压线时的压紧力可以保证导线拉脱力符合低压电气的布线要求，不会因为设备运行时的震动导致导线松脱。设计过程中也考虑了不同应用场景的兼容性，比如在自动化设备的走线槽旁安装时，接线板的出线方向和走线槽的出线方向平行，导线接好之后可以直接顺着走线槽排布，不用做大幅度的弯折，减少导线的弯折应力，延长导线使用寿命。基座表面每个接线位旁边都预留了标记条的安装槽，可以插入打印好的回路编号标签，后期维护查线的时候不用逐根捋线，对照标签就能快速找到对应回路，降低运维的排查时间。和传统的陶瓷接线座相比，聚丙烯材质的重量更轻，安装时不会给导轨或者安装板带来额外的负重，同时抗冲击性能更好，在运输或者安装过程中不小心磕碰也不会出现碎裂的问题。每个压线腔内部的金属件都设计了防滑齿纹，导线压接之后，齿纹会咬进导线的铜芯里，增大接触面积，即使是多股软线，不压接冷压端子也能保证可靠连接，不会出现虚接的情况。在做三维建模的时候，这款结构完全按照实物的装配关系还原，每个卡扣、压线腔、安装孔的尺寸都和实际量产的产品一致，导入电气布局软件里做柜内排布的时候，可以直接用来核对安装空间，避免出现选型后尺寸不符装不上的问题，也能用来模拟布线走向，提前算好需要的导线长度，减少现场施工的材料浪费。
